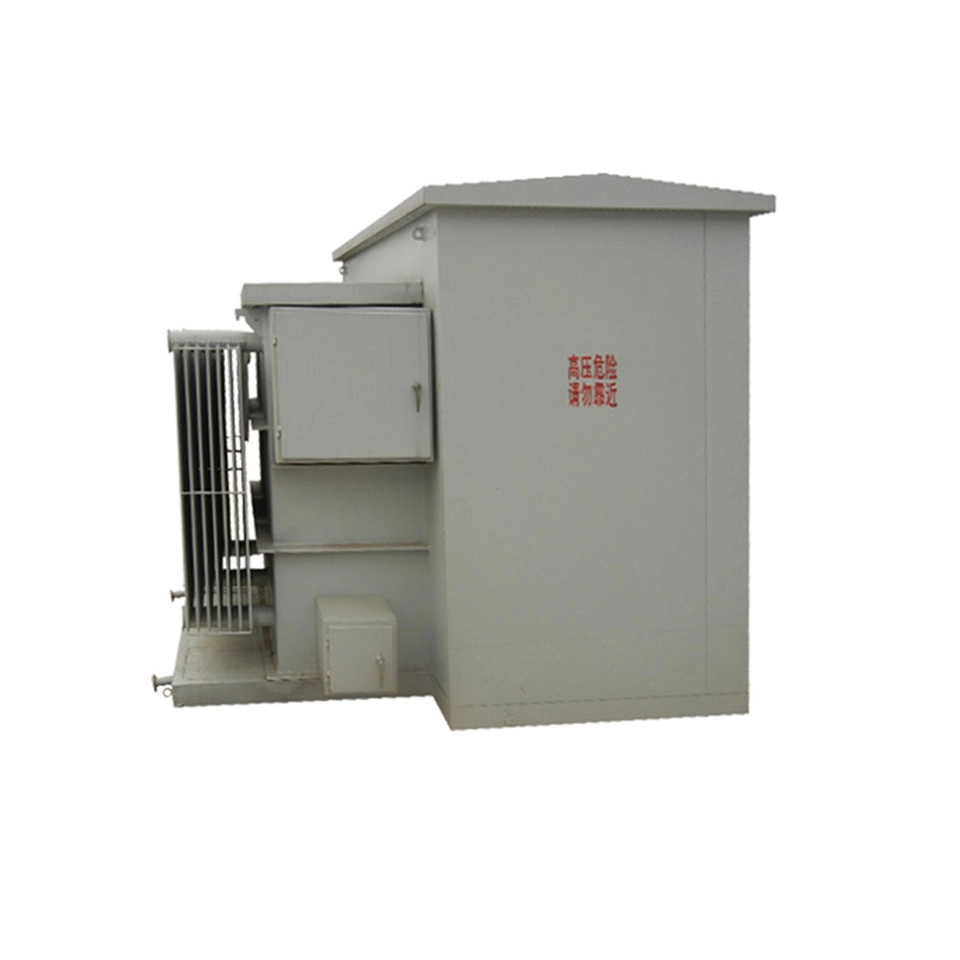

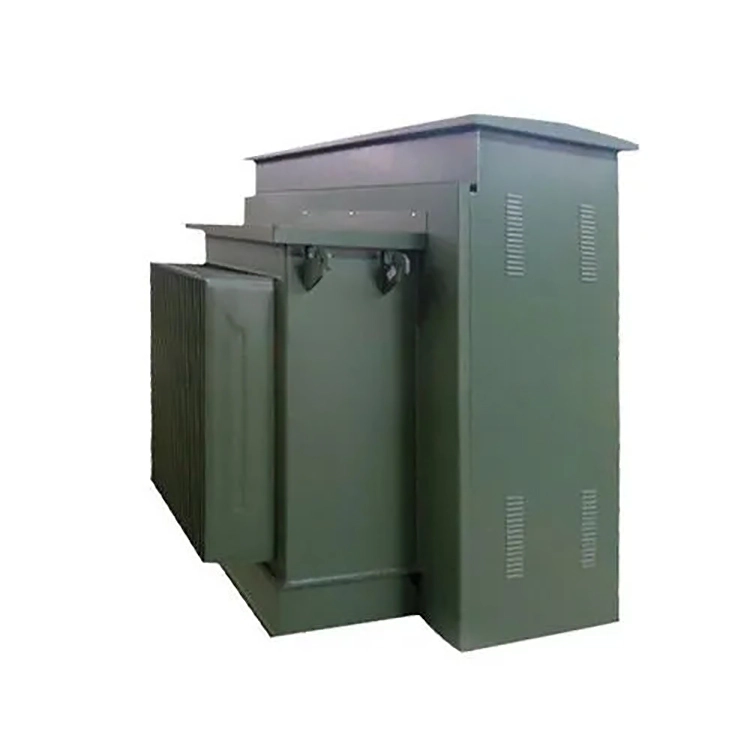

पैडमाउंटेड ट्रांसफार्मर 100 केवीए 13.8 केवी

इस पैडमाउंटेड ट्रांसफार्मर 100 केवीए 13.8 केवी की रेटेड पावर को ओएनएएन द्वारा ठंडा किया जाता है। प्राथमिक वोल्टेज 13.8kV है और टैप रेंज ±2*2.5% (NLTC) है। द्वितीयक वोल्टेज को अनुकूलित और चयनित किया जा सकता है। वे एक Dyn11 वेक्टर समूह बनाते हैं।

उन्नत प्रौद्योगिकी के साथ डिज़ाइन किया गया है और उच्च गुणवत्ता वाली सामग्री और घटकों का उपयोग करता है, इस प्रकार पैडमाउंटेड ट्रांसफार्मर 100 केवीए 13.8 केवी विश्वसनीय गुणवत्ता और लंबे समय तक संचालन सुनिश्चित करता है। उपकरण को उच्च पारगम्यता उन्मुख सिलिकॉन स्टील शीट, उच्च शुद्धता प्रवाहकीय वाइंडिंग, उम्र बढ़ने प्रतिरोधी इन्सुलेट सामग्री और टिकाऊ सीलबंद घटकों से सावधानीपूर्वक तैयार किया गया है। स्रोत से पूरी मशीन की स्थिरता सुनिश्चित करने के लिए मुख्य घटकों की गुणवत्ता को सख्ती से नियंत्रित किया जाता है।

बिजली के झटके और नमी से संक्षारण के उत्कृष्ट प्रतिरोध के साथ, पैडमाउंटेड ट्रांसफार्मर 100 केवीए 13.8 केवी में उत्कृष्ट इन्सुलेशन प्रदर्शन है। यह विभिन्न बाहरी जलवायु परिस्थितियों के अनुकूल हो सकता है। ऑपरेशन के दौरान, इसमें कम कंपन और कम शोर होता है, और नो-लोड लॉस और लोड लॉस को अच्छी तरह से नियंत्रित किया जाता है, जिसके परिणामस्वरूप अच्छी ऊर्जा बचत और खपत में कमी आती है।

पैडमाउंटेड ट्रांसफार्मर 100 केवीए 13.8 केवी की यांत्रिक संरचना स्थिर और विश्वसनीय है, जिसमें सीलिंग सुरक्षा का अनुपालन स्तर मानकों को पूरा करता है। यह तेल रिसाव की समस्याओं को प्रभावी ढंग से रोकता है और सुरक्षा और सुरक्षा सुविधाओं को जोड़ता है।

तकनीकी मापदण्ड:

पैडमाउंटेड ट्रांसफार्मर 100 केवीए 13.8 केवी के लिए, जो चालू है, मान लीजिए कि ट्रांसफार्मर के कम वोल्टेज साइड आउटलेट पर तीन चरण धातु शॉर्ट सर्किट होता है, लेकिन उच्च वोल्टेज साइड फ्यूज नहीं उड़ा है और अपस्ट्रीम सबस्टेशन का 13.8 केवी आउटलेट सर्किट ब्रेकर भी ट्रिप नहीं हुआ है। इस घटना के संभावित कारण क्या हैं?

निम्नलिखित में से किसी भी स्थिति की जाँच करें:

1. क्या फ़्यूज़ का रेटेड करंट बहुत बड़ा है, क्या फ़्यूज़ पुराना हो गया है लेकिन टूटा नहीं है, या क्या फ़्यूज़ और लोड स्विच लिंकेज तंत्र अटक गए हैं।

2. क्या अपस्ट्रीम सर्किट ब्रेकर के लिए ओवर करंट प्रोटेक्शन सेटिंग बहुत अधिक है और शॉर्ट सर्किट करंट वैल्यू बिल्कुल प्रोटेक्शन डेड जोन के भीतर है।

3. पैडमाउंटेड ट्रांसफार्मर 100 केवीए 13.8 केवी की आंतरिक खराबी हो सकती है। ट्रांसफार्मर पहले ही इंटर-टर्न शॉर्ट सर्किट या कोर विफलता का सामना कर चुका है, जिसके परिणामस्वरूप शॉर्ट-सर्किट करंट अपेक्षाकृत कम मूल्य (लेकिन फिर भी रेटेड करंट से बहुत अधिक) तक सीमित है, जो फ़्यूज़ को तुरंत पिघलाने के लिए पर्याप्त नहीं है, लेकिन लगातार हीटिंग पैदा करने के लिए पर्याप्त है।

4. जांचें कि क्या यह पैडमाउंटेड ट्रांसफार्मर 100 kva 13.8 kv Dyn11 या Yyn0 में कनेक्ट है। जब कम वोल्टेज पक्ष पर तीन चरण का शॉर्ट सर्किट होता है, तो क्या उच्च वोल्टेज पक्ष पर ऐसी स्थिति होगी जहां गैर-गलती चरणों की धारा में उल्लेखनीय वृद्धि नहीं होती है, जिससे अपस्ट्रीम शून्य अनुक्रम या नकारात्मक अनुक्रम संरक्षण को सक्रिय होने से रोका जा सकता है।
