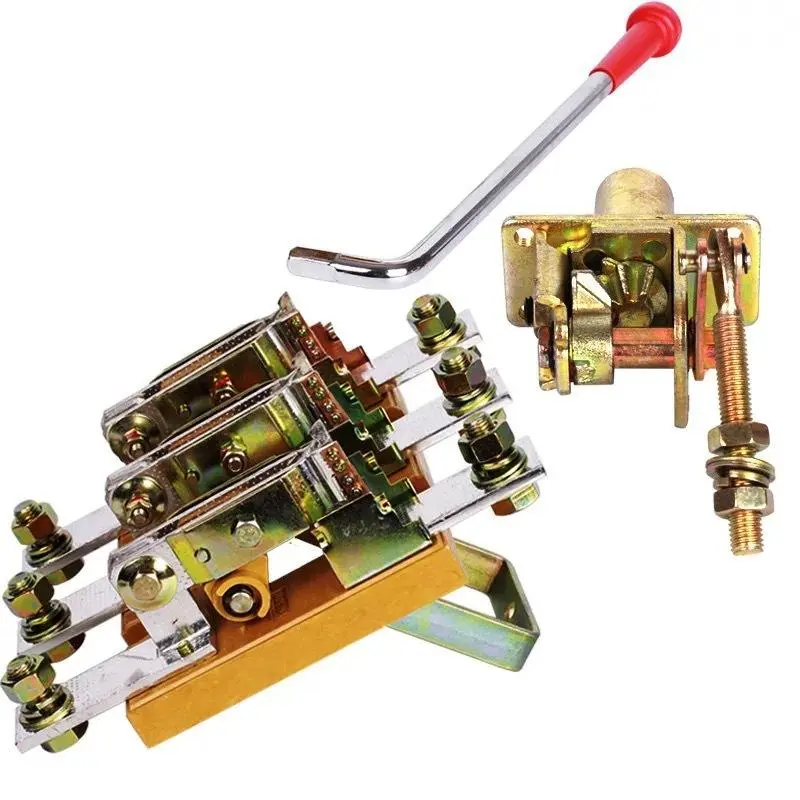

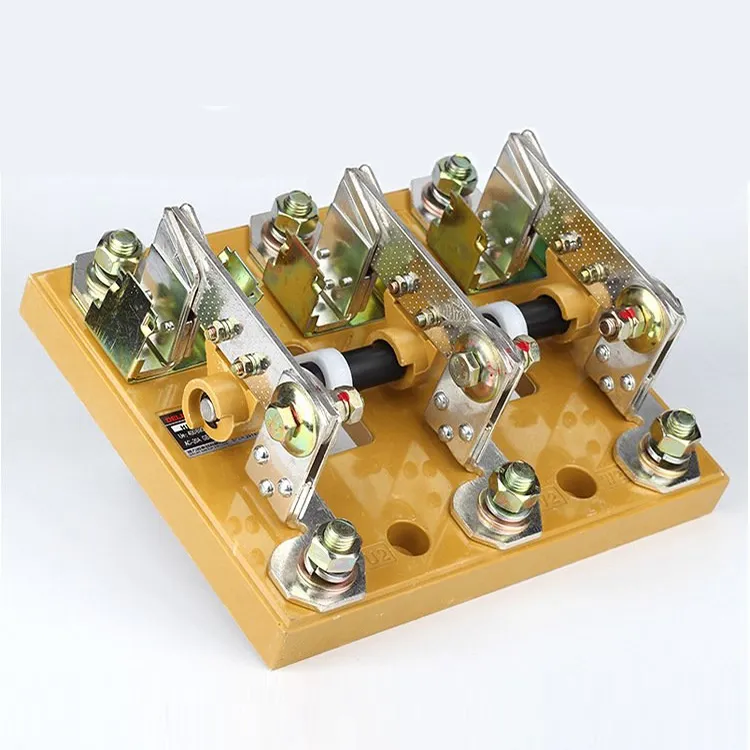

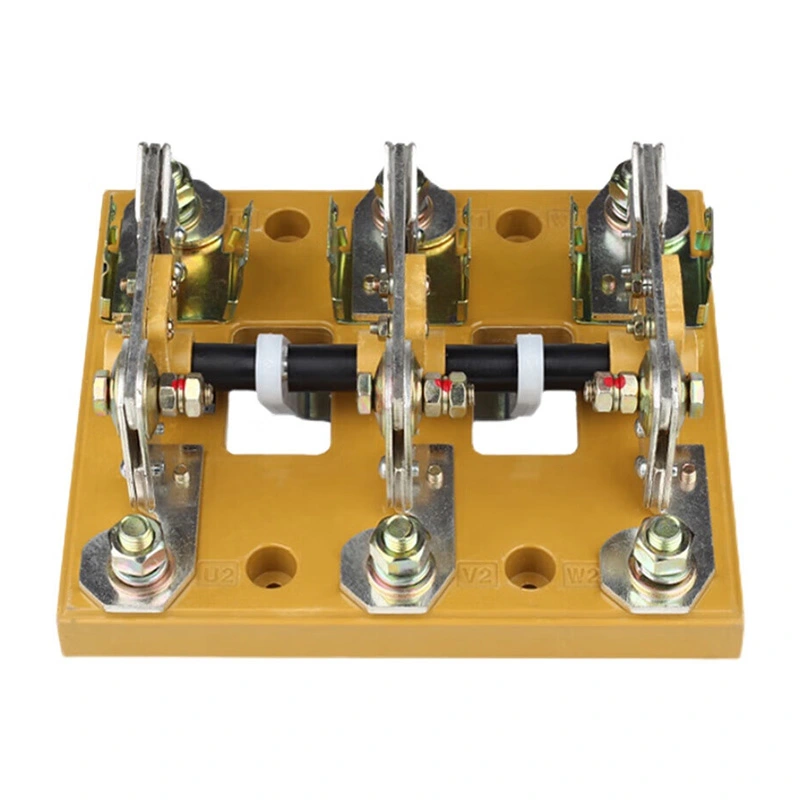

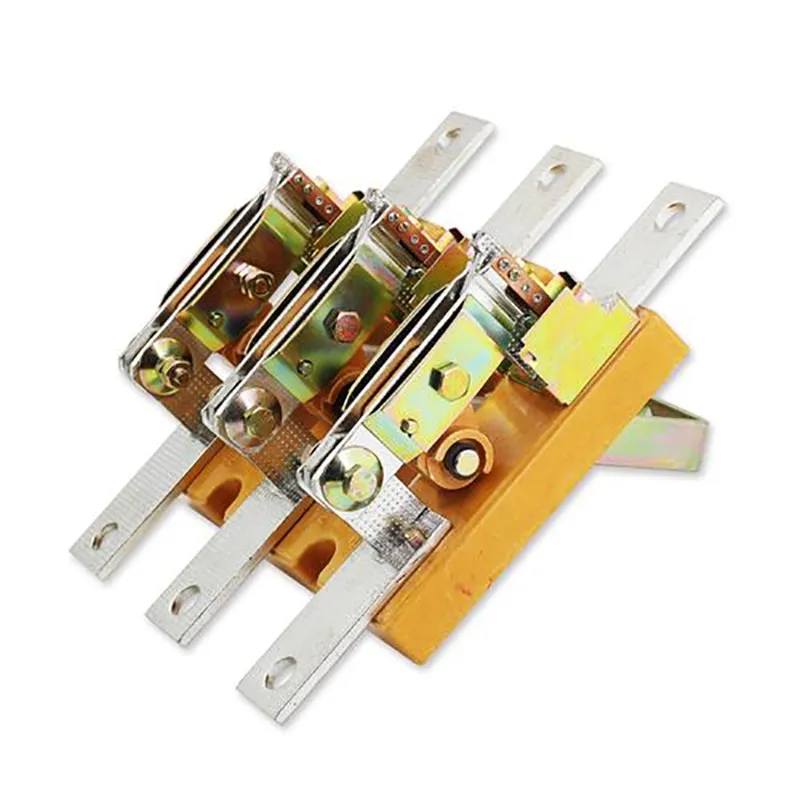

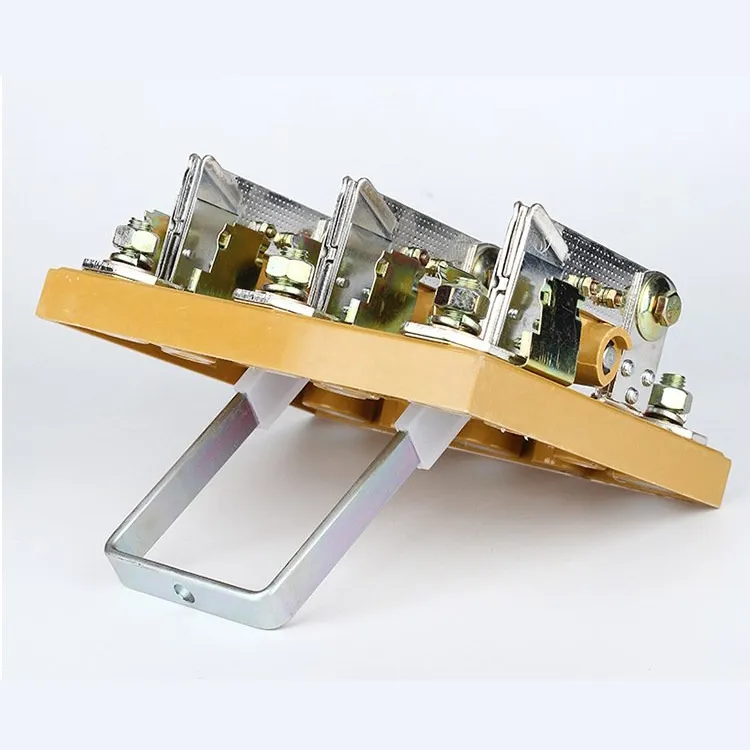

100 एम्पियर 4 पोल आइसोलेटर स्विच

वानजाउ XiFa इलेक्ट्रिक पावर इक्विपमेंट कं, लिमिटेड ठोस 100 amp 4 पोल आइसोलेटर स्विच का उत्पादन करने के लिए एक विश्वसनीय कारखाना है। कंपनी प्रवाहकीय भागों के बीच प्रभावी इन्सुलेशन प्रदान करने और चरण दर चरण शॉर्ट सर्किट को रोकने के लिए इन्सुलेशन सामग्री के रूप में एपॉक्सी राल या थर्मोसेट प्लास्टिक को अपनाती है। और सर्किट का विश्वसनीय कनेक्शन और वियोग सुनिश्चित करने के लिए संपर्क उच्च चालकता वाला तांबा या सिल्वर प्लेटेड तांबा मिश्र धातु हो सकता है, जिसमें सिल्वर प्लेटिंग प्रतिरोध, हीटिंग और ऑक्सीकरण को कम करती है। इसके अलावा, प्रत्येक बेचे गए 100 एम्प 4 पोल आइसोलेटर स्विच के लिए, तकनीकी टीम 24 घंटे के भीतर ग्राहकों के सवालों का जवाब देगी।

जांच भेजें

उत्पाद वर्णन

100 amp 4 पोल आइसोलेटर स्विच एक विद्युत स्विचिंग उपकरण है जिसे सर्किट को डिस्कनेक्ट करने और बिजली की आपूर्ति में कटौती करने के लिए डिज़ाइन किया गया है। इसमें चार अलग-अलग पोल होते हैं, जिनमें दो इनपुट टर्मिनल और दो आउटपुट टर्मिनल शामिल हैं। विश्वसनीय डिस्कनेक्शन प्रदान करके, 100 amp 4 पोल आइसोलेटर स्विच कर्मियों और उपकरण दोनों की सुरक्षा सुनिश्चित करता है।

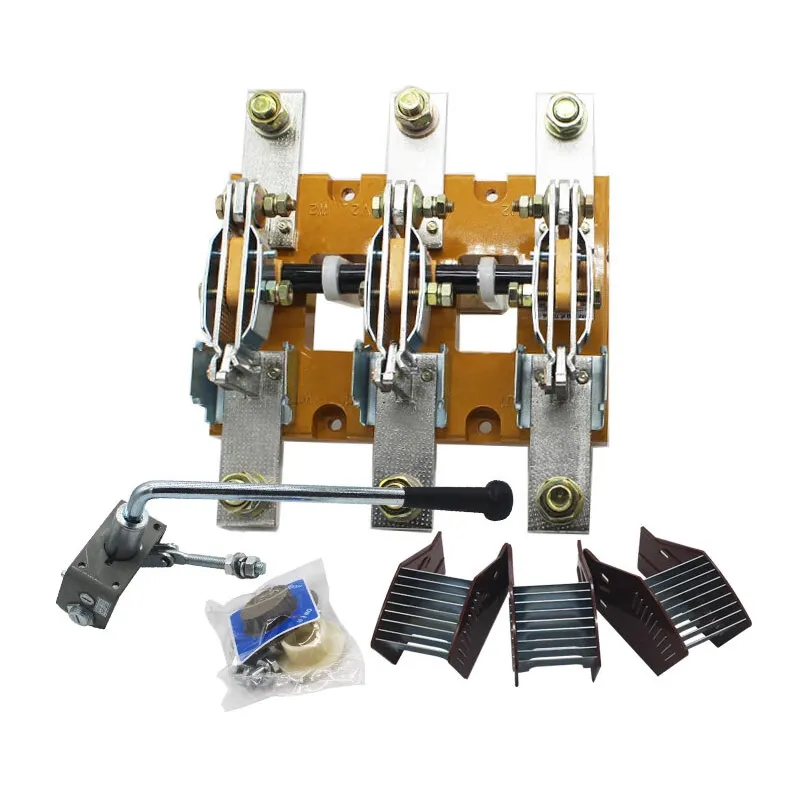

100 amp 4 पोल आइसोलेटर स्विच आम तौर पर तीन मुख्य भागों से बना होता है: संलग्नक, ऑपरेटिंग तंत्र और विद्युत घटक। वर्तमान रिसाव और बिजली के झटके को रोकने के लिए बाड़े को इन्सुलेट सामग्री से निर्मित किया गया है। ऑपरेटिंग तंत्र स्विच को मैन्युअल रूप से खोलने या बंद करने की अनुमति देता है, जबकि विद्युत घटकों में खंभे, कनेक्शन टर्मिनल और अन्य प्रवाहकीय तत्व शामिल होते हैं।

100 amp 4 पोल आइसोलेटर स्विच के सामान्य अनुप्रयोग:

1. पावर सिस्टम: सबस्टेशन और वितरण नेटवर्क में व्यापक रूप से उपयोग किया जाता है, 100 amp 4 पोल आइसोलेटर स्विच बिजली प्रवाह को डिस्कनेक्ट या रीडायरेक्ट करता है, जिससे ग्रिड के सुरक्षित और स्थिर संचालन को बनाए रखने में मदद मिलती है।

2.औद्योगिक प्रतिष्ठान: मशीनरी नियंत्रण और स्वचालन प्रणालियों में लागू, 100 amp 4 पोल आइसोलेटर स्विच रखरखाव के दौरान बिजली का सुरक्षित वियोग प्रदान करता है, जिससे श्रमिक और उपकरण दोनों की सुरक्षा सुनिश्चित होती है।

3.परिवहन प्रणाली: रेलवे, महानगरों और अन्य परिवहन बुनियादी ढांचे में, स्विच का उपयोग विद्युत सर्किट को अलग करने, यात्रियों, कर्मचारियों और उपकरणों की सुरक्षा सुनिश्चित करने के लिए किया जाता है।

100 Amp 4 Pole Isolator Switch

उत्पादन पैरामीटर:

1वें (ए)	125ए	160ए	200ए	250ए	315ए	400ए	500ए	630ए	1000ए	1250ए	1600ए	2000ए	2500ए	3150ए	4000ए
यूआई(वी)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ढांकता हुआ ताकत (वी)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
यूआईएमपी (केवी)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
कार्यशील धारा ले(ए)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
मोटर पावर(किलोवाट)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
एलसीडब्ल्यू (केए आरएमएस,0.1एस/1.0एस)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
बनाने और तोड़ने की क्षमता
एलसीएन(ए आरएमएस) एसी23बी 400वी	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
एलसीएम(ए आरएमएस) एसी23बी 400वी	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
एलसीएम(केए पीक वैल्यू)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
यांत्रिक जीवन (समय)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
विद्युत जीवन (समय)
Ue=660V रेटेड करंट ले
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
वजन (किलो)
3 डंडे	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 डंडे	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
ऑपरेटिंग टॉर्क (एनएम)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

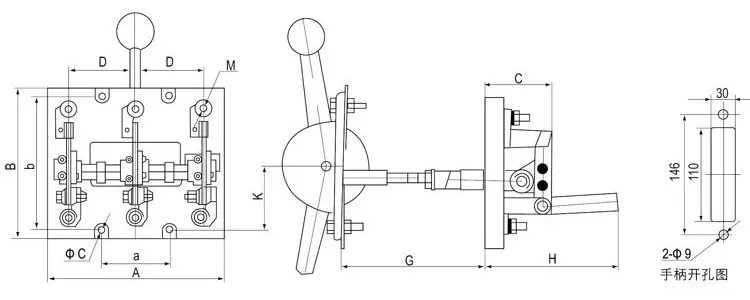

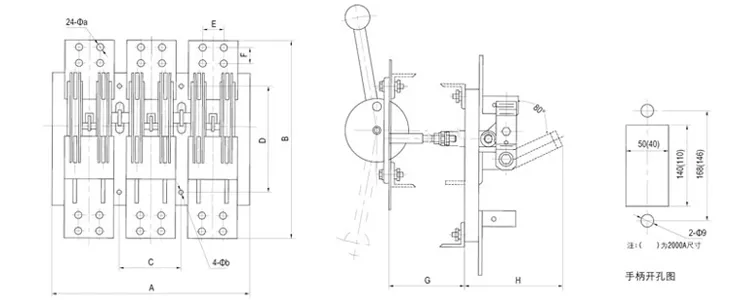

प्रकार		फ़्रेम का आकार (मिमी)						स्थापना आकार (मिमी)
प्रकार		A	B	C	सी 1	D	G	a	b	Φसी	H	K	M
एचडी13-100	3पी	210	190	80	160	80	250	80	160	Φ7	90	82	एम8
एचडी13-100	4पी	290	190	80	160	80	250	160	160	Φ7	90	82	एम8
एचडी13-200	3पी	210	190	80	160	80	250	80	160	Φ7	90	82	एम8
एचडी13-200	4पी	290	190	80	160	80	250	160	160	Φ7	90	82	एम8
एचडी13-400	3पी	240	205	92	180	90	250	90	160	Φ7	88	82	एम12
एचडी13-400	4पी	330	205	92	180	90	250	180	160	Φ7	88	82	एम12
एचडी13-600	3पी	270	300	100	188	100	250	100	160	Φ9	88	82	एम16
एचडी13-600	4पी	370	300	100	188	100	250	200	160	Φ9	88	82	एम16
एचडी13-1000	3पी	325	315	116	226	120	250	120	160	Φ9	85	78	2-एम12
एचडी13-1000	4पी	450	315	116	226	120	250	240	160	Φ9	85	78	2-एम12
एचडी13-1500	3पी	360	355	125	238	130	250	130	160	Φ11	85	78	4-एम12
एचडी13-1500	4पी	490	355	125	238	130	250	260	160	Φ11	85	78	4-एम12
एचडी13-2000	3पी	360	355	125	238	130	250	130	160	Φ11	85	78	4-एम12
एचडी13-2000	4पी	490	355	125	238	130	250	260	160	Φ11	85	78	4-एम12

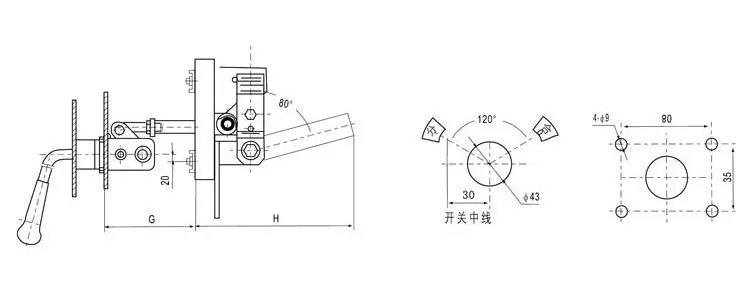

प्रकार	A	B	C	D	E	F	H	Φa	Φबी	G
एचडी13-2000	520	350	170	180	48	36	277.5	12	9	250
एचडी13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

उत्पादन अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: 100 एम्पीयर 4 पोल आइसोलेटर स्विच क्या है?

उत्तर: यह एक मैनुअल स्विच है जिसे बिजली आपूर्ति से चार-तार प्रणाली, आमतौर पर तीन-चरण प्लस न्यूट्रल, को सुरक्षित रूप से डिस्कनेक्ट करने के लिए डिज़ाइन किया गया है। 100 एम्पीयर पर रेटेड, यह रखरखाव और सुरक्षा उद्देश्यों के लिए एक दृश्यमान और विश्वसनीय अलगाव बिंदु प्रदान करता है।

प्रश्न: 100 एम्प 4 पोल आइसोलेटर स्विच 100 एम्प 3 पोल आइसोलेटर स्विच से कैसे भिन्न है?

ए: एक 3 पोल आइसोलेटर केवल तीन चरण लाइनों को डिस्कनेक्ट करता है। एक 4 पोल आइसोलेटर तीन चरणों और न्यूट्रल को एक साथ डिस्कनेक्ट करता है, जिससे कुल सर्किट अलगाव सुनिश्चित होता है। यह अवशिष्ट धारा प्रवाह के जोखिम को कम करता है और कुछ अनुप्रयोगों में उच्च सुरक्षा प्रदान करता है।

प्रश्न: 100ए 4 पोल आइसोलेटर स्विच का उपयोग करने के मुख्य लाभ क्या हैं?

ए: मुख्य लाभों में चरणों का पूर्ण वियोग और तटस्थ, एक कॉम्पैक्ट डिज़ाइन शामिल है जो जगह बचाता है, स्थापना में आसानी और उच्च विश्वसनीयता। यह एक स्पष्ट, दृश्यमान ब्रेक पॉइंट प्रदान करता है जो रखरखाव के दौरान सुरक्षा बढ़ाता है।
