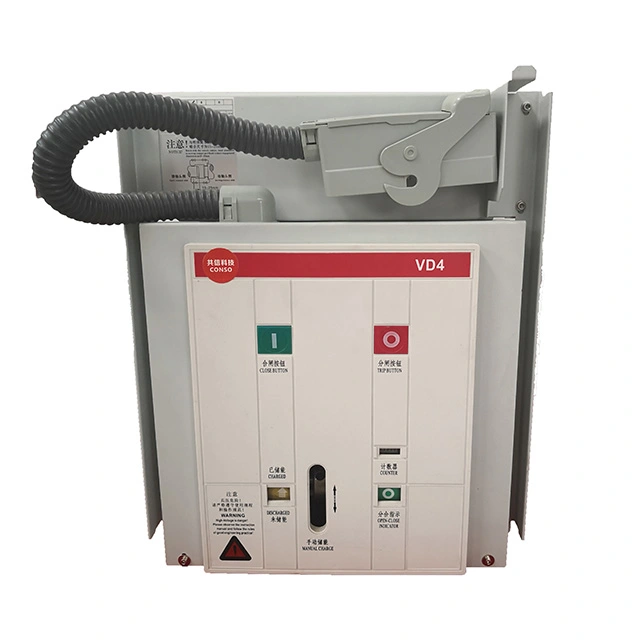

वैक्यूम सर्किट ब्रेकर वीसीबी आमतौर पर 10 से 35kv मध्यम वोल्टेज बिजली लाइन पर लागू होता है। इसमें इनडोर प्रकार है, जिसमें सर्किट ब्रेकर HXGN या KYN28 प्रकार के स्विचगियर में स्थापित किया गया है, जो आइसोलेशन स्विच और अर्थिंग स्विच के साथ संयुक्त है। आउटडोर प्रकार का वैक्यूम सर्किट ब्रेकर पोल माउंटेड है, जिसमें से आइसोलेशन स्विच को स्विचगियर के साथ एकीकृत किया गया है।
दृश्य में, वैक्यूम सर्किट ब्रेकर वीसीबी में वैक्यूम इंटरप्टर्स के इन्सुलेशन और एनकैप्सुलेशन सामग्री के रूप में इंसुलेटिंग सिलेंडर या कास्ट पोल होता है, जो वैक्यूम सर्किट ब्रेकर वीसीबी के पीछे होता है। हालाँकि,एयर सर्किट ब्रेकर एसीबीस्प्लिटर्स के माध्यम से चाप को बुझाने के लिए परिवेशी वायु का उपयोग करें। और भी अधिक, एयर सर्किट ब्रेकर एसीबी को कम वोल्टेज वितरण सर्किट पर लागू किया जाता है। इसमें पीछे की तरफ इनपुट और आउटपुट बसबार है।
कार्यात्मक होने पर, वैक्यूम सर्किट ब्रेकर वीसीबी को मध्यम वोल्टेज वितरण लाइन पर लगाया जाता है जो वितरण ट्रांसफार्मर और बिजली वितरण लाइन की सुरक्षा के लिए डिज़ाइन किया गया है। इस बीच, सुरक्षा कार्यों को पूरा करने के लिए इसे स्वतंत्र रिले के साथ संयोजित करने की आवश्यकता होती है, जैसे कि अंतर सुरक्षा, अर्थिंग सुरक्षा आदि। हालांकि, एयर सर्किट ब्रेकर एसीबी को कम वोल्टेज विद्युत सर्किट पर लगाया जाता है जो सर्किट और विद्युत उपकरणों की सुरक्षा के लिए डिज़ाइन किया गया है। इसमें लंबे समय तक सुरक्षा और अर्थिंग सुरक्षा जैसे सुरक्षा कार्यों को पूरा करने के लिए ट्रिप यूनिट बनाई गई है।
