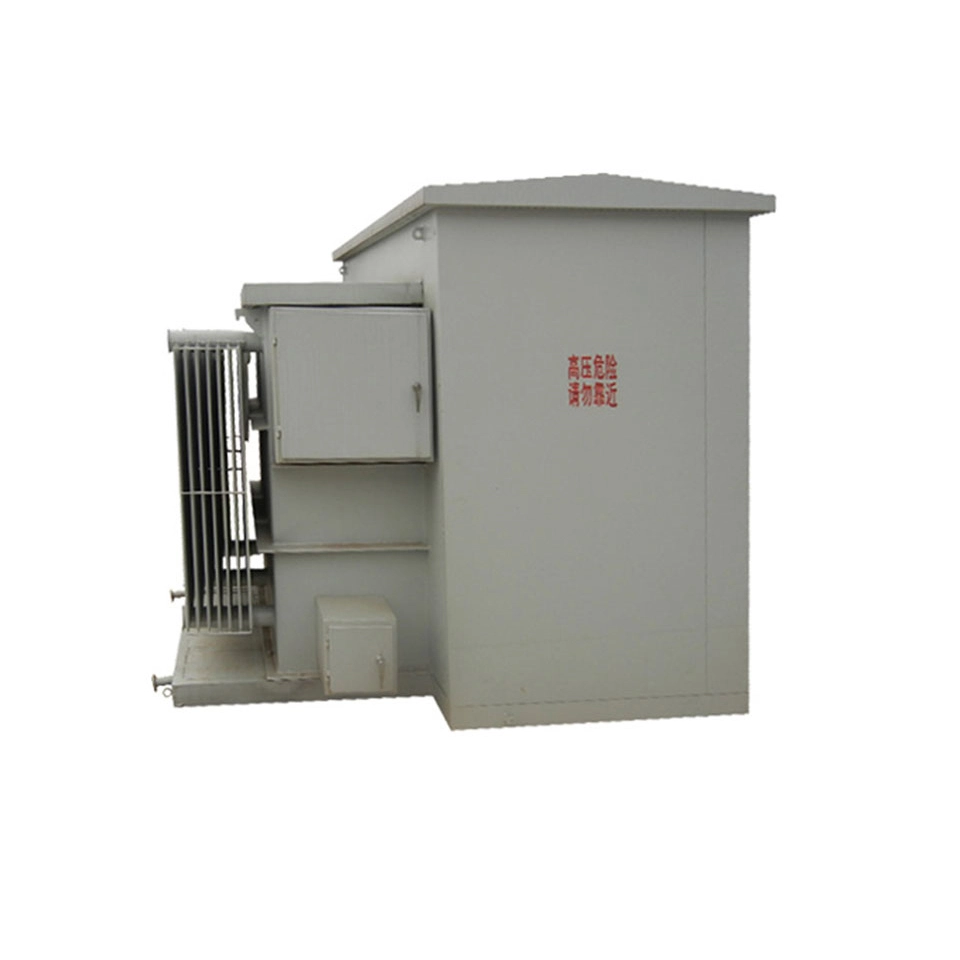

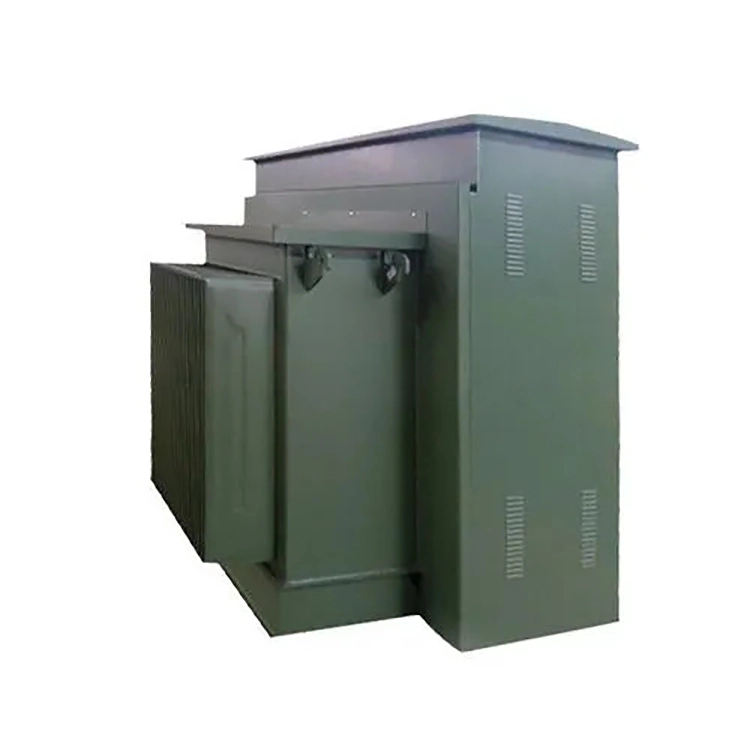

33 0.4kv 1250kva सिंगल फेज़ पैड माउंटेड ट्रांसफार्मर

33 0.4kv 1250kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर एक उच्च स्तरीय समाधान है जो विशेष रूप से बड़े भूमिगत बिजली प्रणालियों के लिए डिज़ाइन किया गया है। इसमें एक सुरक्षित और मौसमरोधी आवरण है और यह उन्नत विद्युत संपर्क रहित या लाइव संपर्क कॉन्फ़िगरेशन से सुसज्जित है, जो कर्मियों की सुरक्षा को अधिकतम करता है और सार्वजनिक स्थानों पर छेड़छाड़ को रोकता है। यह 33 0.4kv 1250kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर ANSI, IEEE मानकों और ऊर्जा दक्षता आवश्यकताओं का अनुपालन करता है, और अधिकतम 33kV प्राथमिक वोल्टेज को लचीले माध्यमिक वोल्टेज में परिवर्तित कर सकता है, जो बड़े आवासीय और वाणिज्यिक अनुप्रयोगों के लिए उत्कृष्ट शॉर्ट सर्किट सुरक्षा क्षमता और शांत संचालन प्रदान करता है।

तकनीकी मापदण्ड:

इस 33 0.4kv 1250kva एकल चरण पैड माउंटेड ट्रांसफार्मर अनुप्रयोग में, 0.4kV का उपयोग आमतौर पर अन्य वोल्टेज स्तरों के बजाय कम वोल्टेज पक्ष पर क्यों किया जाता है?

400V (तीन चरण) / 230V (एकल चरण) IEC मानक कम वोल्टेज बिजली वितरण प्रणालियों में सामान्य वोल्टेज स्तर हैं, और आवासीय, वाणिज्यिक और हल्के औद्योगिक अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं। लो वोल्टेज स्विच कैबिनेट, सर्किट ब्रेकर और केबल जैसे उपकरणों के लिए, वे परिपक्व हैं और 400V स्तर पर उच्च लागत प्रदर्शन अनुपात रखते हैं। एकल चरण 230V अतिरिक्त वोल्टेज कटौती की आवश्यकता के बिना सामान्य प्रकाश व्यवस्था, सॉकेट और घरेलू उपकरणों को सीधे बिजली की आपूर्ति कर सकता है।

0.4kV को आम तौर पर आवासीय या वाणिज्यिक क्षेत्र के भीतर 200 से 500 मीटर की दूरी पर प्रसारित किया जा सकता है (≤5% की सामान्य वोल्टेज ड्रॉप को संतुष्ट करते हुए)। 1250kVA का उपयोग अक्सर शॉपिंग सेंटर, कैंपस, मेडिकल सेंटर जैसे बड़े लोड पॉइंट पर किया जाता है, जिसमें ट्रांसफार्मर लोड सेंटर के करीब स्थित होता है। 0.4kV पर्याप्त है और किसी उच्च वोल्टेज की आवश्यकता नहीं है।

जब तीन ऐसे 33 0.4kv 1250kva एकल चरण पैड माउंटेड ट्रांसफार्मर का उपयोग एक ही क्षमता के एक तीन चरण ट्रांसफार्मर का उपयोग करने की तुलना में तीन चरण समूह (कुल क्षमता 3750kVA) बनाने के लिए किया जाता है। लोड वितरण, न्यूट्रल पॉइंट ग्राउंडिंग और सुरक्षा कॉन्फ़िगरेशन के संदर्भ में मुख्य अंतर और सावधानियां क्या हैं?

जब तीन 33 0.4kv 1250kva एकल चरण पैड माउंटेड ट्रांसफार्मर का उपयोग तीन चरण कॉन्फ़िगरेशन में किया जाता है, तो समान क्षमता के एकल चरण ट्रांसफार्मर से कोर अंतर इस प्रकार है:

भार वितरण सख्ती से संतुलित होना चाहिए; अन्यथा, एक निश्चित चरण में अधिभार तटस्थ बिंदु पर गंभीर विचलन का कारण बनेगा और पारस्परिक चुंबकीय क्षेत्र संपर्क के माध्यम से तीन चरण ट्रांसफार्मर की तरह इसकी भरपाई नहीं की जा सकती है।

सबसे पहले, न्यूट्रल पॉइंट ग्राउंडिंग के लिए, तीन 33 0.4kv 1250kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर के कम वोल्टेज न्यूट्रल पॉइंट को बाहरी रूप से कनेक्ट करने और फिर एक ही पॉइंट पर ग्राउंड करने की आवश्यकता होती है। अन्यथा, परिसंचारी धाराएं और जमीनी संभावित अंतर होने की संभावना है। इसके विपरीत, तीन चरण ट्रांसफार्मर के तटस्थ बिंदु सीधे आंतरिक रूप से बाहर ले जाए जाते हैं और जमीन पर उतारने के लिए सरल और विश्वसनीय होते हैं।

दूसरा, सुरक्षा के संदर्भ में, एकल चरण समूह में प्रत्येक 33 0.4kv 1250kva एकल चरण पैड माउंटेड ट्रांसफार्मर का उच्च वोल्टेज पक्ष फ़्यूज़ के साथ स्वतंत्र रूप से कॉन्फ़िगर किया गया है। एक चरण में खराबी की स्थिति में, अन्य दो चरण अभी भी बिजली की आपूर्ति करने में सक्षम हो सकते हैं। इसलिए, एक चरण विफलता अलार्म जोड़ा जाना चाहिए, और शून्य अनुक्रम सुरक्षा को विशेष रूप से कम वोल्टेज पक्ष के लिए डिज़ाइन किया जाना चाहिए। इसके विपरीत, तीन चरण ट्रांसफार्मर में आमतौर पर एक एकीकृत यात्रा होती है, और सुरक्षा समन्वय सरल होता है।

कुल मिलाकर, 33 0.4kv 1250kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर समूह विस्तार में लचीला, परिवहन में सुविधाजनक है, लेकिन इसमें जटिल सुरक्षा, लोड संतुलन के लिए उच्च आवश्यकताएं और बड़ी कुल लागत और फर्श क्षेत्र है। यह चरणबद्ध निर्माण या मुख्य भार के रूप में एकल चरण लोड वाले परिदृश्यों के लिए उपयुक्त है।

उपकरण

उत्पाद विवरण

अंगूठी की तरह

टर्मिनल प्रकार

ट्रांसफार्मर बॉडी

प्रक्रिया में उत्पाद

परीक्षण केंद्र

घुमावदार कार्यशाला
