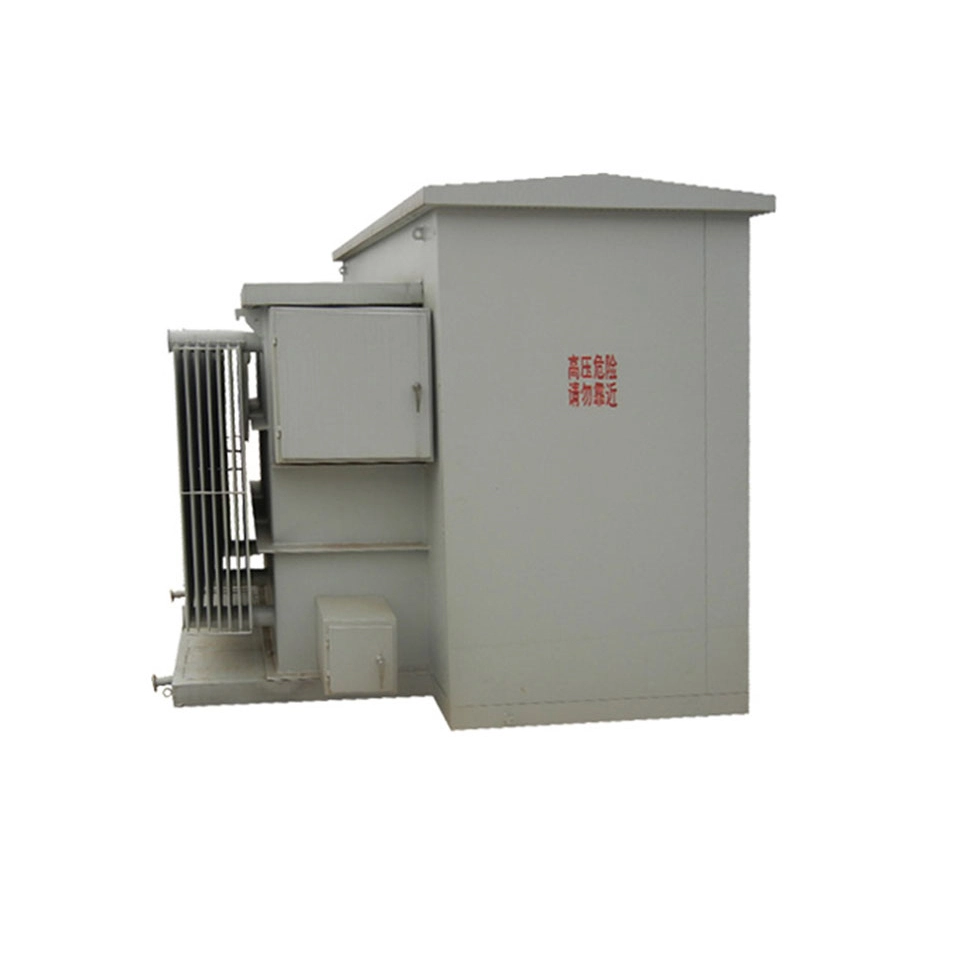

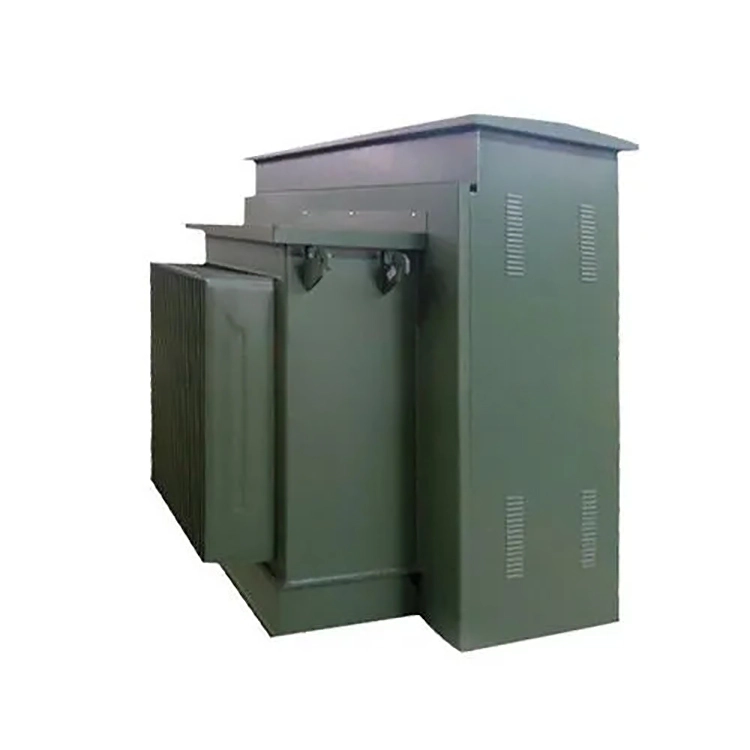

100 केवीए 3 फेज़ पैडमाउंटेड ट्रांसफार्मर

100 केवीए 3 चरण पैड माउंटेड ट्रांसफार्मर एक एकीकृत आउटडोर बिजली वितरण पूर्ण उपकरण है। कैबिनेट के आंतरिक भाग को तीन स्वतंत्र कक्षों में विभाजित किया गया है: उच्च वोल्टेज कक्ष, ट्रांसफार्मर कक्ष, और कम वोल्टेज कक्ष।

यह उच्च वोल्टेज स्विच, फ़्यूज़, लाइटनिंग अरेस्टर, मुख्य ट्रांसफार्मर बॉडी, कम वोल्टेज वितरण स्विच, मीटर और विभिन्न सुरक्षा उपकरणों को एकीकृत करता है। समग्र लेआउट साफ-सुथरा और कॉम्पैक्ट है, और कोई अलग बिजली वितरण कक्ष बनाने की आवश्यकता नहीं है।

ट्रांसफार्मर का मानक वोल्टेज विनिर्देश। यह Dyn11 कनेक्शन समूह को अपनाता है और 50 हर्ट्ज़ औद्योगिक आवृत्ति पर संचालित होता है। आवश्यकताओं को पूरा करने के लिए उच्च और निम्न वोल्टेज की रेटेड धाराओं का मिलान किया जाता है। ट्रांसफार्मर का ट्रांसमिशन प्रदर्शन स्थिर और विश्वसनीय है। 100 केवीए 3 चरण पैड माउंटेड ट्रांसफार्मर में उत्कृष्ट गर्मी अपव्यय क्षमताएं हैं। इसके दो शीतलन रूप हैं: तेल में डूबा हुआ स्वयं शीतलन और शुष्क प्रकार का वायु शीतलन। इसमें धूल और बारिश से सुरक्षात्मक विशेषताएं भी हैं।

परिचालन हानि कम है, चलने का शोर कम है, और यह ओवरलोड, शॉर्ट सर्किट और बिजली गिरने के लिए कई सुरक्षा सुरक्षा तंत्रों से सुसज्जित है। इसमें मजबूत हस्तक्षेप-रोधी क्षमता है, यह लंबे समय तक जटिल बाहरी पर्यावरण संचालन के लिए अनुकूल हो सकता है, इसमें उत्कृष्ट बिजली आपूर्ति स्थिरता है, और बाद में रखरखाव और मरम्मत अपेक्षाकृत सरल है।

तकनीकी विशिष्टता:

प्रश्न: 100 केवीए 3 चरण पैडमाउंटेड ट्रांसफार्मर के लिए, जब इसे बाहर स्थापित किया जाता है, तो "रिंग नेटवर्क फीडर प्रकार" और "रेडियल फीडर प्रकार" नामक दो कॉन्फ़िगरेशन को अलग क्यों किया जाता है?

ए: विकिरण फीडर कॉन्फ़िगरेशन के तहत, ट्रांसफार्मर का प्राथमिक पक्ष केवल एक केबल से जुड़ा होता है, और अंदर कोई लोड स्विच नहीं होता है, जिसके परिणामस्वरूप एक सरल संरचना और कम लागत होती है। हालाँकि, इस पद्धति का घातक दोष यह है कि जब 100 केवीए 3 चरण पैडमाउंटेड ट्रांसफार्मर को रखरखाव की आवश्यकता होती है या केबल का यह खंड विफल हो जाता है, तो पूरे फीडर की बिजली आपूर्ति काट दी जानी चाहिए, जिससे एक ही लाइन पर सभी डाउनस्ट्रीम उपयोगकर्ताओं को पूरी तरह से बिजली बंद हो जाएगी। बिजली आपूर्ति की विश्वसनीयता पूरी तरह से एक चैनल की निरंतरता पर निर्भर करती है।

रिंग नेटवर्क फीडर कॉन्फ़िगरेशन के तहत, 100 केवीए 3 चरण पैडमाउंटेड ट्रांसफार्मर का प्राथमिक पक्ष दो इनकमिंग इंटरफ़ेस पोर्ट और एक अंतर्निहित लोड स्विच के साथ आरक्षित है, जिसे रिंग नेटवर्क सर्किट में श्रृंखला में जोड़ा जा सकता है। जब ट्रांसफार्मर को संचालन से बाहर निकालने की आवश्यकता होती है या एक तरफ की केबल विफल हो जाती है, तो लोड स्विच को रिंग नेटवर्क से 100 केवीए 3 चरण पैडमाउंटेड ट्रांसफार्मर को अलग करने के लिए संचालित किया जा सकता है, जबकि रिंग नेटवर्क की मुख्य ट्रंक लाइन की निरंतरता को बनाए रखते हुए, अन्य उपयोगकर्ताओं को केबल के दूसरी तरफ से बिजली की आपूर्ति की जा सकती है, जिससे मुख्य लाइन और केबल दोषों को बाधित किए बिना नियोजित रखरखाव के लक्ष्य को प्राप्त किया जा सकता है, केवल बिजली आउटेज क्षेत्र का विस्तार किए बिना दोषपूर्ण अनुभाग को अलग किया जा सकता है। यद्यपि यह कॉन्फ़िगरेशन एक प्राथमिक साइड स्विच उपकरण और दूसरा इनकमिंग बुशिंग जोड़ता है, लागत लगभग 15% से 20% बढ़ जाती है, लेकिन वितरण प्रणाली के बिजली उपलब्धता संकेतकों में काफी सुधार होता है।
