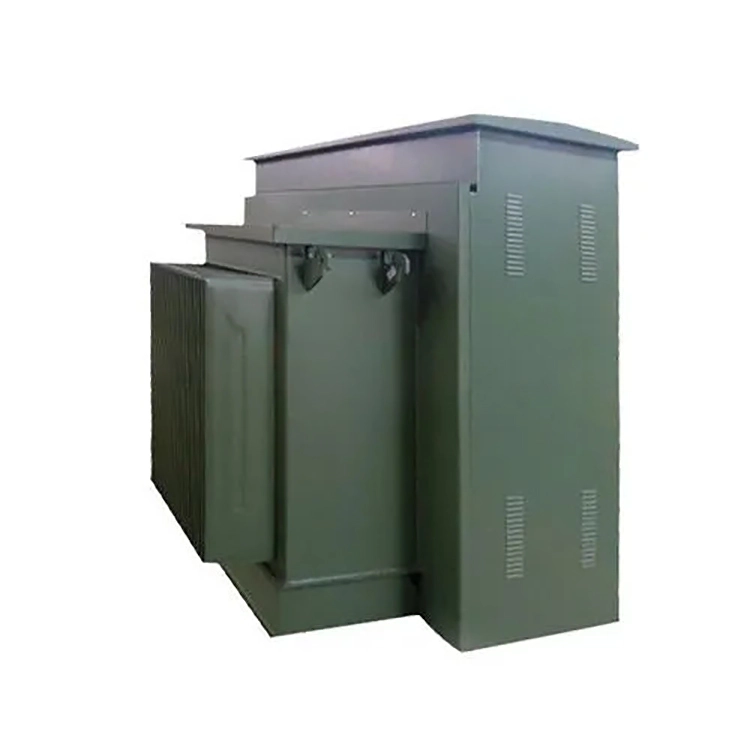

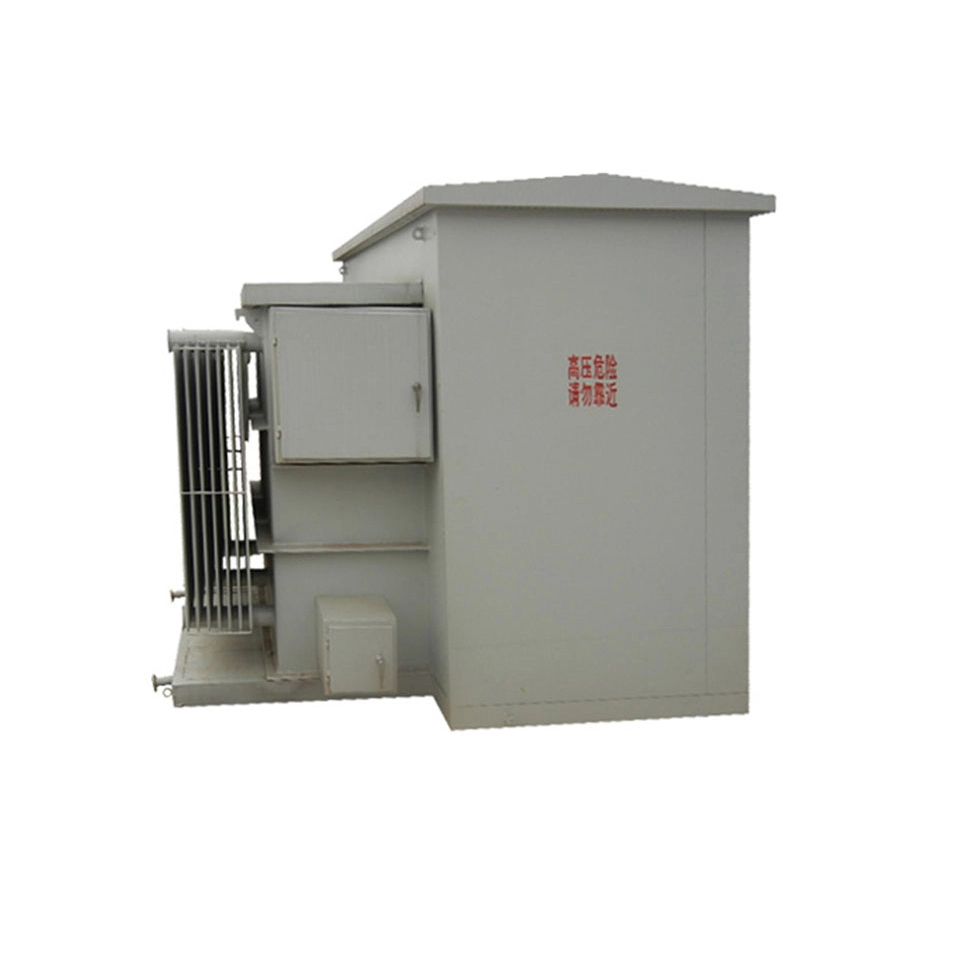

2.5 एमवीए मिनरल ऑयल पैड माउंटेड पावर ट्रांसफार्मर

खनिज तेल इन्सुलेशन और शीतलन माध्यम के रूप में कार्य करता है, और बिजली ट्रांसफार्मर उद्योग में सबसे पारंपरिक और परिपक्व इन्सुलेशन द्रव विकल्प है। इसलिए 2.5 एमवीए खनिज तेल पैड माउंटेड पावर ट्रांसफार्मर में उत्कृष्ट विद्युत इन्सुलेशन प्रदर्शन, अच्छी तापीय चालकता और लागत प्रभावशीलता के फायदे हैं। प्राकृतिक एस्टर जैसे वैकल्पिक इन्सुलेशन तरल पदार्थों की तुलना में, हालांकि खनिज तेल में कम इग्निशन बिंदु होता है, इसमें ऑपरेशन के दौरान ठंडे क्षेत्रों में बेहतर कम तापमान तरलता और उच्च विश्वसनीयता होती है।

ट्रांसफार्मर में प्लग दो प्रकार की इनकमिंग लाइन का समर्थन करता है: पहला रिंग नेटवर्क फीडर प्रकार है, जो प्राथमिक बुशिंग के दो सेट (इनकमिंग और आउटगोइंग दोनों लाइनों के लिए कुल 6) और एक आंतरिक चार स्थिति लोड स्विच से सुसज्जित है। यह ट्रांसफार्मर को श्रृंखला में रिंग नेटवर्क सर्किट से जोड़ सकता है, जिससे फॉल्ट आइसोलेशन और नॉन-स्टॉप रखरखाव सक्षम हो सकता है। इस कॉन्फ़िगरेशन के लिए आमतौर पर 2.5 एमवीए खनिज तेल पैड माउंटेड पावर ट्रांसफार्मर की सिफारिश की जाती है। रेडियल फीडर प्रकार केवल एक प्राथमिक बुशिंग से सुसज्जित है और कम लागत के साथ सिंगल लाइन बिजली आपूर्ति प्रदान करता है लेकिन तदनुसार कम विश्वसनीयता प्रदान करता है।

शॉर्ट सर्किट प्रतिबाधा एक ट्रांसफार्मर का एक महत्वपूर्ण पैरामीटर है, जो सीधे सिस्टम शॉर्ट सर्किट करंट और वोल्टेज विनियमन दर के स्तर को प्रभावित करता है। पैड माउंटेड पावर ट्रांसफार्मर का विशिष्ट प्रतिबाधा मान 5.0% से 7.5% है, और डिज़ाइन लक्ष्य मान आमतौर पर 5.75% पर सेट किया गया है। 5.75% की प्रतिबाधा का मतलब है कि जब द्वितीयक पक्ष पर तीन चरण का शॉर्ट सर्किट होता है, तो शॉर्ट सर्किट करंट रेटेड करंट का लगभग 1/0.0575 होता है, जो रेटेड करंट का लगभग 17.4 गुना होता है। उदाहरण के तौर पर 400V लो वोल्टेज पक्ष को लेते हुए, रेटेड करंट लगभग 3608A है, और शॉर्ट सर्किट करंट लगभग 62.8kA है, जो उस सीमा के भीतर है जिसे मध्यम वोल्टेज स्विचगियर झेल सकता है।

पूर्ण लोड के दौरान, वोल्टेज ड्रॉप लगभग 5.75% है, जो सामान्य औद्योगिक भार के लिए स्वीकार्य है। IEC 60076 मानक के अनुसार, 2.5mva खनिज तेल पैड माउंटेड पावर ट्रांसफार्मर में थर्मल प्रभाव और गतिशील स्थिरता प्रभाव का सामना करने के लिए शॉर्ट सर्किट क्षमता होती है।

तकनीकी मापदण्ड:

प्रश्न: 2.5 एमवीए खनिज तेल पैड माउंटेड पावर ट्रांसफार्मर के लिए, जब यह लंबे समय तक हल्के लोड या नो लोड स्थितियों के तहत काम कर रहा हो, तब भी इसके नो लोड लॉस पर ध्यान देना क्यों आवश्यक है?

उत्तर: चूंकि नो लोड हानि में मुख्य रूप से दो भाग होते हैं: पहला, हिस्टैरिसीस हानि: जब लौह कोर को एक वैकल्पिक चुंबकीय क्षेत्र में बार-बार चुंबकित किया जाता है तो उत्पन्न ऊर्जा हानि। दूसरा, भंवर धारा हानि: प्रत्यावर्ती चुंबकीय क्षेत्र द्वारा लौह कोर में प्रेरित परिसंचारी धारा के कारण होने वाली गर्मी की हानि।

भले ही पावर ट्रांसफार्मर का द्वितीयक पक्ष पूरी तरह से खुला हो या अनलोड अवस्था में हो, फिर भी इसका प्राथमिक पक्ष निरंतर मात्रा में बिना लोड हानि का उपभोग करता है। और नो लोड लॉस के कारण बिजली बिल मात्रात्मक और लगातार जमा होने लगता है। 3000 घंटे से अधिक के चलने वाले समय वाले परिदृश्यों के लिए, मॉडल का चयन करते समय, कम नो लोड हानि वाले लोगों को प्राथमिकता दी जानी चाहिए (जैसे उच्च चुंबकीय चालकता उन्मुख सिलिकॉन स्टील शीट या अनाकार मिश्र धातु कोर का उपयोग करना)। भले ही शुरुआती खरीद लागत 15 से 20% तक बढ़ जाए, दो साल के भीतर बिजली लागत बचत के माध्यम से अंतर की भरपाई की जा सकती है।
