जैसे-जैसे विद्युत वितरण प्रणालियाँ तेजी से जटिल होती जा रही हैं, सटीक वोल्टेज माप और भरोसेमंद सुरक्षा पहले से कहीं अधिक महत्वपूर्ण हो गई हैं। एसबस्टेशन में 13.8 केवी सिंगल फेज़ पोटेंशियल ट्रांसफार्मरमीटरिंग, मॉनिटरिंग, रिले सुरक्षा और स्वचालन प्रणालियों के लिए सटीक वोल्टेज परिवर्तन सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।
XiFaउच्च गुणवत्ता प्रदान करने में माहिर हैंसबस्टेशन में 13.8 केवी सिंगल फेज़ पोटेंशियल ट्रांसफार्मरआधुनिक उपयोगिता नेटवर्क, औद्योगिक सबस्टेशन, नवीकरणीय ऊर्जा सुविधाओं और बिजली वितरण बुनियादी ढांचे के लिए डिज़ाइन किए गए समाधान। यह लेख इन आवश्यक सबस्टेशन घटकों के कार्य सिद्धांतों, निर्माण, लाभ, तकनीकी विशिष्टताओं, अनुप्रयोगों, स्थापना विचारों और रखरखाव आवश्यकताओं की पड़ताल करता है।
एक संभावित ट्रांसफार्मर (पीटी), जिसे वोल्टेज ट्रांसफार्मर (वीटी) भी कहा जाता है, एक उपकरण ट्रांसफार्मर है जिसे उपकरणों, सुरक्षा रिले, एससीएडीए सिस्टम और निगरानी उपकरणों को मापने के लिए उपयुक्त मानकीकृत निम्न माध्यमिक वोल्टेज के लिए उच्च प्राथमिक वोल्टेज स्तर को कम करने के लिए डिज़ाइन किया गया है।

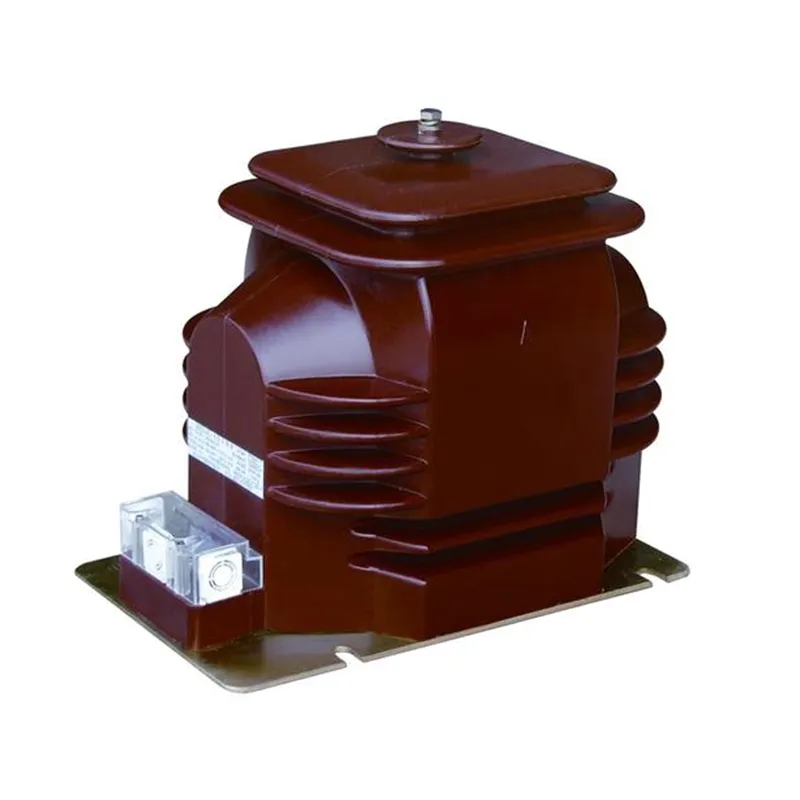

A सबस्टेशन में 13.8 केवी सिंगल फेज़ पोटेंशियल ट्रांसफार्मरविशेष रूप से 13.8 केवी के आसपास मध्यम-वोल्टेज बिजली प्रणाली वोल्टेज को 120V, 110V, या अन्य मानकीकृत मूल्यों जैसे सुरक्षित और मापने योग्य आउटपुट में परिवर्तित करता है।
ये ट्रांसफार्मर उच्च माप सटीकता बनाए रखते हुए उच्च-वोल्टेज सर्किट और कम-वोल्टेज नियंत्रण प्रणालियों के बीच विद्युत अलगाव प्रदान करते हैं।
संचालन सिद्धांत विद्युत चुम्बकीय प्रेरण पर आधारित है। जब प्राथमिक वाइंडिंग 13.8 केवी नेटवर्क से जुड़ी होती है, तो ट्रांसफार्मर कोर के भीतर चुंबकीय प्रवाह उत्पन्न होता है।
यह चुंबकीय प्रवाह प्राथमिक और द्वितीयक वाइंडिंग के बीच घुमाव अनुपात के अनुसार द्वितीयक वाइंडिंग में आनुपातिक वोल्टेज उत्पन्न करता है।
परिणामी निम्न-वोल्टेज सिग्नल सुरक्षित रूप से फ़ीड कर सकता है:
प्राथमिक वोल्टेज तरंग को सटीक रूप से पुन: प्रस्तुत करके, ट्रांसफार्मर पूरे सबस्टेशन पर विश्वसनीय निगरानी और सुरक्षा सक्षम बनाता है।
एक उच्च गुणवत्ता वाले 13.8 केवी संभावित ट्रांसफार्मर में कई महत्वपूर्ण घटक होते हैं जो परिचालन सुरक्षा और माप सटीकता सुनिश्चित करते हैं।
| अवयव | समारोह |
|---|---|
| प्राथमिक वाइंडिंग | मध्यम-वोल्टेज प्रणाली से सीधे जुड़ा हुआ |
| द्वितीयक वाइंडिंग | उपकरणों के लिए कम वोल्टेज आउटपुट प्रदान करता है |
| चुंबकीय कोर | चुंबकीय प्रवाह को कुशलतापूर्वक स्थानांतरित करता है |
| इन्सुलेशन प्रणाली | ढांकता हुआ ताकत और सुरक्षा सुनिश्चित करता है |
| चीनी मिट्टी के बरतन या पॉलिमर आवास | आंतरिक घटकों को पर्यावरणीय परिस्थितियों से बचाता है |
| टर्मिनल असेंबली | सुरक्षित विद्युत कनेक्शन प्रदान करता है |
| ग्राउंडिंग संरचना | परिचालन सुरक्षा में सुधार |
XiFa जैसे प्रीमियम निर्माता विश्वसनीयता और सेवा जीवन को अधिकतम करने के लिए उन्नत इन्सुलेशन सामग्री और सटीक वाइंडिंग तकनीकों का उपयोग करते हैं।
हालाँकि परियोजना आवश्यकताओं के अनुसार विनिर्देश अलग-अलग होते हैं, निम्नलिखित पैरामीटर आमतौर पर सबस्टेशन अनुप्रयोगों में पाए जाते हैं।
| पैरामीटर | विशिष्ट मूल्य |
|---|---|
| रेटेड वोल्टेज | 13.8 के.वी |
| चरण प्रकार | सिंगल फेज़ |
| आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज |
| माध्यमिक वोल्टेज | 120V, 110V या अनुकूलित |
| सटीकता वर्ग | 0.2, 0.5, 1.0 |
| इन्सुलेशन स्तर | आईईसी/एएनएसआई मानकों के अनुसार |
| इंस्टालेशन | आउटडोर या इनडोर |
| ठंडा करने की विधि | प्राकृतिक वायु शीतलन |
| संरक्षण वर्ग | मौसम प्रतिरोधी डिज़ाइन |
संभावित ट्रांसफार्मर अत्यधिक सटीक वोल्टेज स्केलिंग प्रदान करते हैं, जिससे सटीक मीटरिंग और सिस्टम विश्लेषण सक्षम होता है।
सुरक्षात्मक रिले असामान्य परिचालन स्थितियों का शीघ्र और सटीक पता लगाने के लिए सटीक वोल्टेज इनपुट पर भरोसा करते हैं।
उच्च-वोल्टेज सर्किट से माप उपकरण को अलग करके, पीटी विद्युत खतरों को काफी कम कर देता है।
निरंतर वोल्टेज निगरानी परिचालन जागरूकता में सुधार करती है और निवारक रखरखाव कार्यक्रमों का समर्थन करती है।
उच्च गुणवत्ता वाले इन्सुलेशन सिस्टम और टिकाऊ आवास दशकों तक भरोसेमंद संचालन की अनुमति देते हैं।
आधुनिक सबस्टेशन तेजी से डिजिटल निगरानी और स्वचालन प्रणालियों पर निर्भर हैं जिनके लिए सटीक वोल्टेज डेटा की आवश्यकता होती है।
13.8 केवी एकल चरण संभावित ट्रांसफार्मर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है।
जहां भी सटीक वोल्टेज माप और सुरक्षा की आवश्यकता होती है, ये ट्रांसफार्मर महत्वपूर्ण भूमिका निभाते हैं।
सही पीटी का चयन करने के लिए कई इंजीनियरिंग कारकों के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है।
सुनिश्चित करें कि ट्रांसफार्मर नाममात्र सिस्टम वोल्टेज और इन्सुलेशन आवश्यकताओं से मेल खाता है।
राजस्व मीटरिंग अनुप्रयोगों को आम तौर पर सामान्य निगरानी प्रणालियों की तुलना में उच्च सटीकता कक्षाओं की आवश्यकता होती है।
मीटर, रिले और मॉनिटरिंग उपकरण से कुल कनेक्टेड लोड की गणना करें।
आर्द्रता, प्रदूषण स्तर, ऊंचाई, तापमान और भूकंपीय आवश्यकताओं पर विचार करें।
आईईसी, एएनएसआई, आईईईई और स्थानीय उपयोगिता मानकों के अनुपालन की पुष्टि करें।
दीर्घकालिक विश्वसनीयता प्राप्त करने के लिए उचित स्थापना आवश्यक है।
इन प्रक्रियाओं का पालन करने से कमीशनिंग संबंधी समस्याएं कम हो जाती हैं और उपकरण दीर्घायु में सुधार होता है।
नियमित रखरखाव निरंतर प्रदर्शन और सिस्टम विश्वसनीयता सुनिश्चित करता है।
| रखरखाव गतिविधि | अनुशंसित आवृत्ति |
|---|---|
| दृश्य निरीक्षण | महीने के |
| टर्मिनल की जकड़न की जाँच | त्रैमासिक |
| इन्सुलेशन प्रतिरोध परीक्षण | हर साल |
| इंसुलेटर की सफाई | आवश्यकता अनुसार |
| थर्मल निरीक्षण | हर साल |
| अंशांकन सत्यापन | उपयोगिता मानकों के अनुसार |
निवारक रखरखाव अप्रत्याशित आउटेज और प्रतिस्थापन लागत को काफी कम कर देता है।
| विशेषता | संभावित ट्रांसफार्मर (पीटी) | वर्तमान ट्रांसफार्मर (सीटी) |
|---|---|---|
| मुख्य समारोह | वोल्टेज मापन | वर्तमान माप |
| संबंध | समानांतर | शृंखला |
| उत्पादन | कम वोल्टेज | कम किया गया करंट |
| विशिष्ट माध्यमिक मूल्य | 110V या 120V | 1ए या 5ए |
| आवेदन | पैमाइश और सुरक्षा | पैमाइश और सुरक्षा |
दोनों उपकरण ट्रांसफार्मर संपूर्ण विद्युत प्रणाली की निगरानी और सुरक्षा प्रदान करने के लिए एक साथ काम करते हैं।
बिजली उद्योग तेजी से डिजिटल सबस्टेशन और इंटेलिजेंट ग्रिड इंफ्रास्ट्रक्चर की ओर विकसित हो रहा है।
भविष्य के विकास में शामिल हैं:
XiFa जैसे निर्माता इन उभरती उद्योग आवश्यकताओं का समर्थन करने के लिए उन्नत ट्रांसफार्मर प्रौद्योगिकियों में निवेश करना जारी रखते हैं।
इसका प्राथमिक उद्देश्य माप, मीटरिंग और सुरक्षात्मक उपकरणों के लिए उपयुक्त उच्च-वोल्टेज स्तरों को मानकीकृत निम्न वोल्टेज में सुरक्षित रूप से कम करना है।
सटीक वोल्टेज माप विश्वसनीय बिलिंग, सिस्टम मॉनिटरिंग, गलती का पता लगाने और सुरक्षा समन्वय सुनिश्चित करता है।
हाँ। कई मॉडल विशेष रूप से मौसम प्रतिरोधी इन्सुलेशन और आवास प्रणालियों के साथ बाहरी स्थापना के लिए डिज़ाइन किए गए हैं।
उचित रखरखाव के साथ, उच्च गुणवत्ता वाले संभावित ट्रांसफार्मर अक्सर 25 वर्षों से अधिक का सेवा जीवन प्रदान करते हैं।
संभावित ट्रांसफार्मर का चयन और स्थापित करते समय आईईसी, एएनएसआई, आईईईई और उपयोगिता-विशिष्ट मानकों को आमतौर पर संदर्भित किया जाता है।
उपयोगिताएँ, औद्योगिक संयंत्र, नवीकरणीय ऊर्जा सुविधाएँ, परिवहन प्रणालियाँ, खनन संचालन और वाणिज्यिक बिजली नेटवर्क सभी उन पर निर्भर हैं।
A सबस्टेशन में 13.8 केवी सिंगल फेज़ पोटेंशियल ट्रांसफार्मरवोल्टेज माप, रिले सुरक्षा, ऊर्जा मीटरिंग और बिजली प्रणाली की निगरानी के लिए एक मूलभूत घटक है। विद्युत अलगाव को बनाए रखते हुए सटीक वोल्टेज परिवर्तन प्रदान करने की इसकी क्षमता इसे आधुनिक सबस्टेशनों और औद्योगिक बिजली प्रणालियों के लिए अपरिहार्य बनाती है।
चाहे उपयोगिता वितरण नेटवर्क, नवीकरणीय ऊर्जा परियोजनाओं, या औद्योगिक सुविधाओं का समर्थन करना हो, एक अनुभवी निर्माता से विश्वसनीय ट्रांसफार्मर का चयन परिचालन सुरक्षा, माप सटीकता और सिस्टम विश्वसनीयता को महत्वपूर्ण रूप से बढ़ा सकता है।
क्या आप अपने अगले सबस्टेशन प्रोजेक्ट के लिए भरोसेमंद और उच्च-प्रदर्शन समाधान खोज रहे हैं?XiFaअंतरराष्ट्रीय मानकों और विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए पेशेवर रूप से इंजीनियर किए गए संभावित ट्रांसफार्मर प्रदान करता है।हमसे संपर्क करेंआज ही अपनी परियोजना की जरूरतों पर चर्चा करने, तकनीकी सहायता का अनुरोध करने, या हमारी विशेषज्ञ टीम से एक अनुकूलित कोटेशन प्राप्त करने के लिए।
