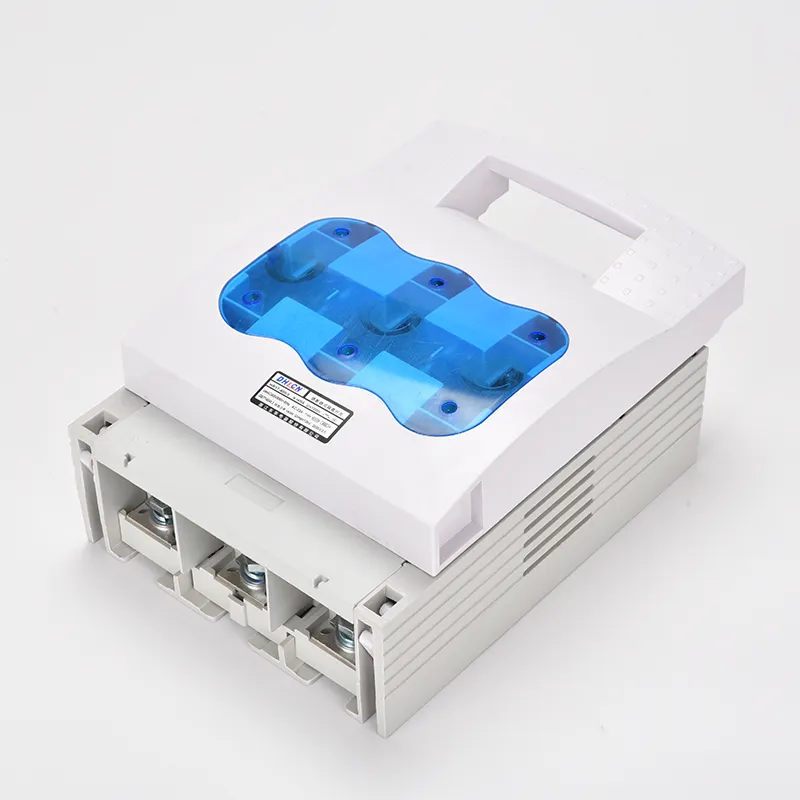

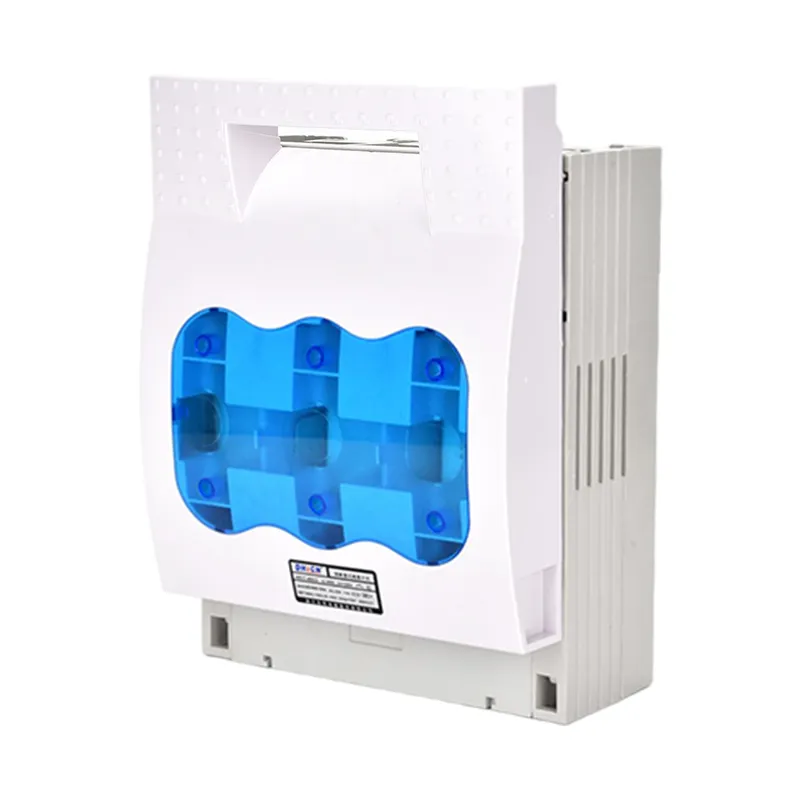

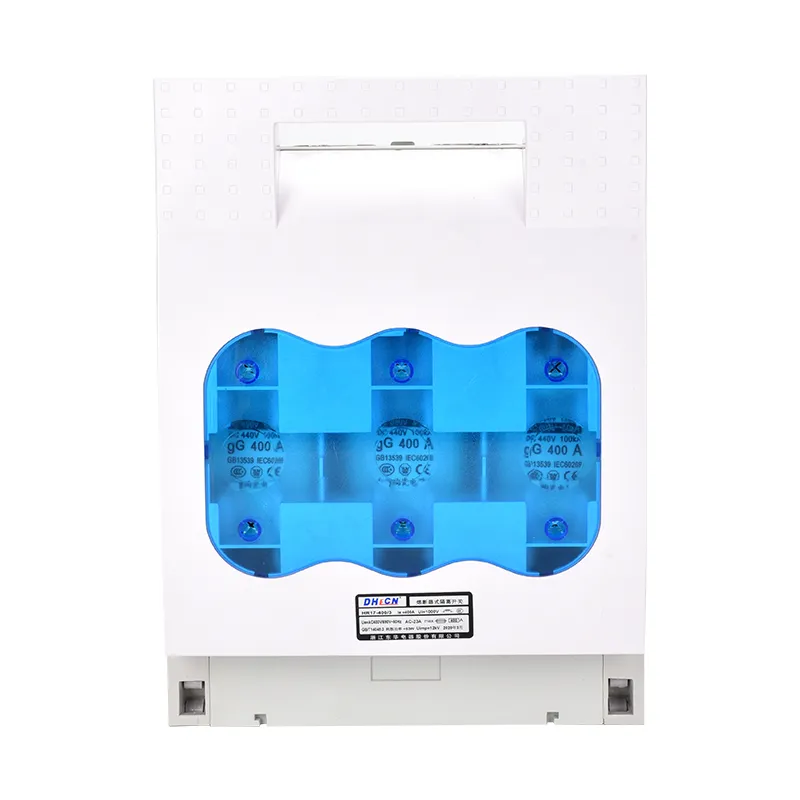

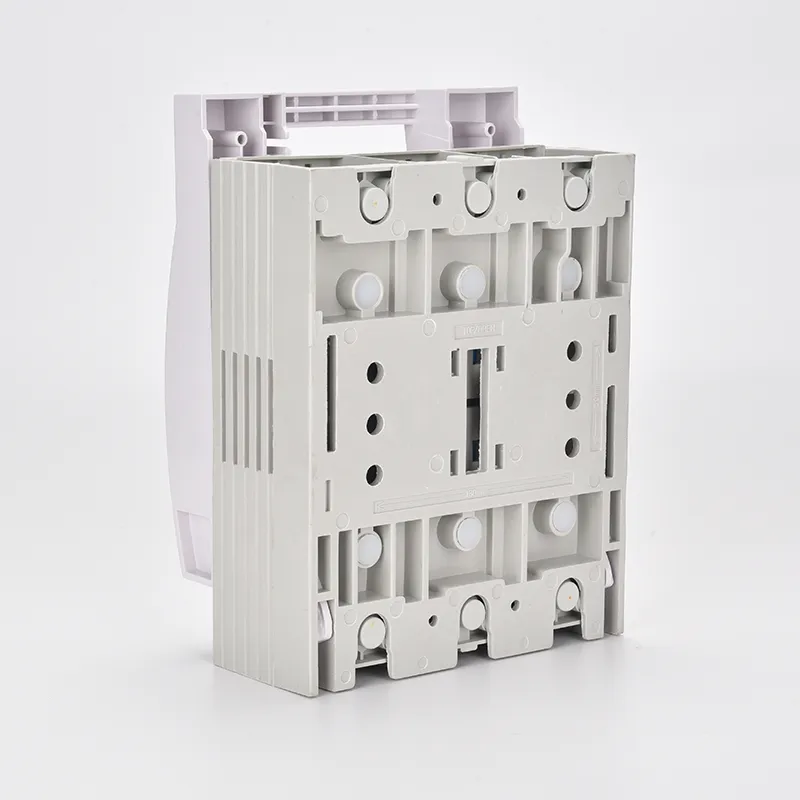

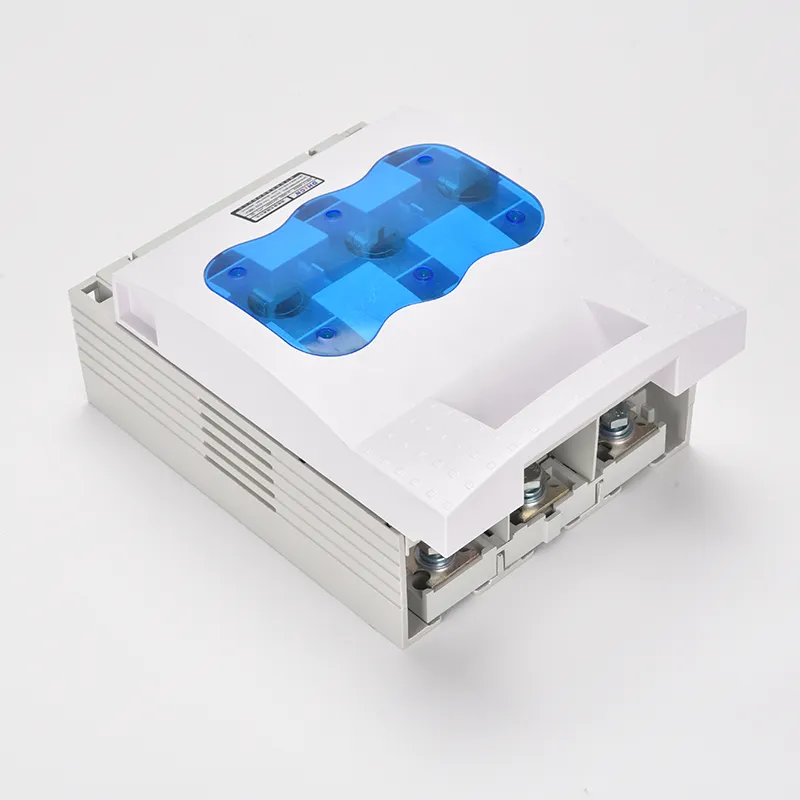

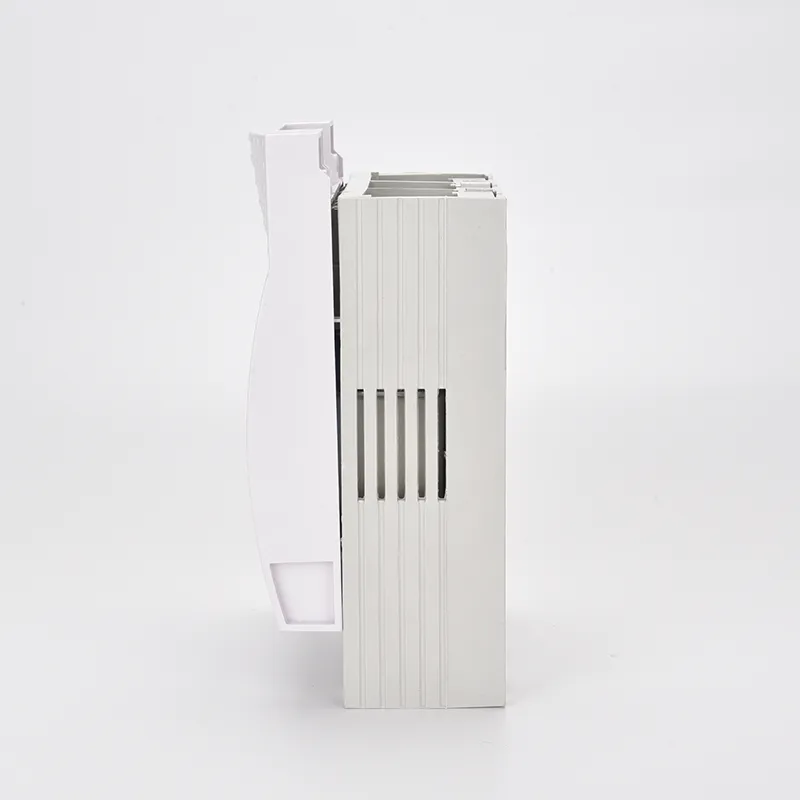

100a फ़्यूज़्ड 3 पोल आइसोलेटर स्विच एक संयुक्त उपकरण है जो फ़्यूज़, आइसोलेटर और स्विच को एक इकाई में एकीकृत करता है। इसका उपयोग मुख्य रूप से सामान्य ऑपरेशन में करंट को डिस्कनेक्ट करने और शॉर्ट सर्किट और ओवर लोड के तहत करंट को बाधित करने के लिए किया जाता है। इस प्रकार का स्विच कम लागत, स्थिर संचालन और रखरखाव में आसानी जैसे लाभ प्रदान करता है, जबकि इसके फ्यूज तत्व के माध्यम से सर्किट सुरक्षा और दूरस्थ निगरानी क्षमताएं भी प्रदान करता है।

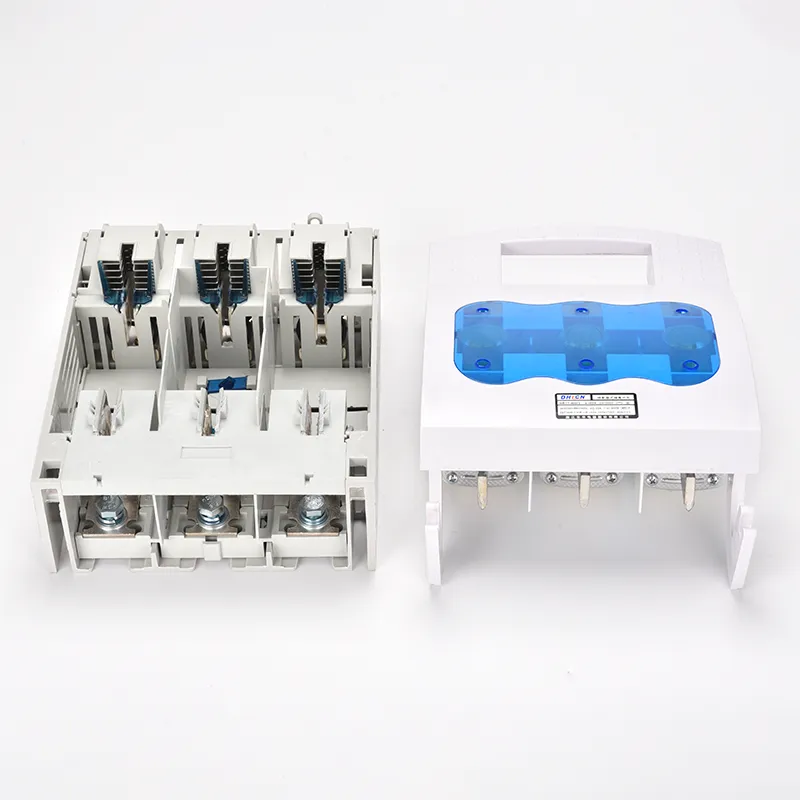

100a फ़्यूज्ड 3 पोल आइसोलेटर स्विच एक माउंटिंग बेस, फिक्स्ड कॉन्टैक्ट्स, मूविंग कॉन्टैक्ट्स और एक हिंग वाले ब्लेड के साथ बनाया गया है। बंद होने पर, ब्लेड विद्युत पथ को पूरा करने के लिए निश्चित टर्मिनलों से संपर्क करता है। मौजूदा डिज़ाइनों में, असेंबली और डिस्सेम्बली बोझिल हो सकती है, और ऑपरेटिंग लीवर तंत्र के साथ सीमित संगतता के कारण फ़्यूज़ प्रतिस्थापन को अक्सर बार-बार समायोजन की आवश्यकता होती है।
बेहतर डिज़ाइन ने इलास्टिक एडजस्टमेंट बोल्ट को यू आकार के रिटेनिंग क्लिप से बदल दिया है, जिससे चलती और स्थिर संपर्कों के बीच पूर्ण-सतह संपर्क सुनिश्चित होता है। यह ऑपरेशन के दौरान चालकता और स्थिरता को बढ़ाता है।
इसकी चयनात्मक ब्रेकिंग क्षमता और उत्कृष्ट वर्तमान सीमित गुणों के कारण, यह उपकरण कारखानों, बड़ी इमारतों में उपयोग के लिए उपयुक्त है। 3P 100A सर्किट ब्रेकर की तुलना में, 100a फ़्यूज़्ड 3 पोल आइसोलेटर स्विच की परिचालन और रखरखाव लागत कम होती है, क्योंकि दोषों के लिए आमतौर पर केवल फ़्यूज़ प्रतिस्थापन की आवश्यकता होती है।
पेटेंट प्रौद्योगिकी में एक आर्क रोकथाम तंत्र शामिल है जो संपर्क क्षेत्र को बड़ा करता है और ऑपरेशन के दौरान आर्किंग को खत्म करता है, पारंपरिक डिजाइनों में ढीले संपर्क से जुड़े सुरक्षा मुद्दों को संबोधित करता है। कम वोल्टेज वितरण प्रणाली को डिजाइन करते समय, स्विच के उचित चयन में कार्मिक प्रबंधन श्रेणी और इच्छित एप्लिकेशन परिदृश्य दोनों पर विचार करना चाहिए।
| फ़्यूज़ का प्रकार | 0 | 1 | 2 | 3 | ||||||||
| आवृत्ति | 50 हर्ट्ज | 50 हर्ट्ज | 50 हर्ट्ज | 50 हर्ट्ज | ||||||||
| उए (वी) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| यूआई (वी) | 800 | 800 | 800 | 800 | ||||||||
| में एक) | 160 | 250 | 400 | 630 | ||||||||
| यह हा) | 160 | 250 | 400 | 630 | ||||||||
| उपयोग | एसी-21बी(690वी) | एसी-21बी(690वी) | एसी-21बी(690वी) | एसी-21बी(690वी) | ||||||||
| एसी-22बी(500वी) | एसी-22बी(500वी) | एसी-22बी(500वी) | एसी-22बी(500वी) | |||||||||
| एसी-23बी(400वी) | एसी-23बी(400वी) | एसी-23बी(400वी) | एसी-23बी(400वी) | |||||||||
| बनाने की क्षमता | 725V、240A | 725V、375A | 725V、600A | 725V、945A | ||||||||
| 525V、480A | 525V、750A | 525V、1200A | 525V、1890A | |||||||||
| 420V、160A | 420V、250A | 420V、400A | 420V、6300A | |||||||||
| तोड़ने की क्षमता | 725V、240A | 725V、375A | 725V、600A | 725V、945A | ||||||||
| 525V、480A | 525V、750A | 525V、1200A | 525V、1890A | |||||||||
| 420V、1280A | 420V、2000A | 420V、3200A | 420V、5040A | |||||||||
| आईसीएस (केए) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| फ़्यूज़ की हानि शक्ति (डब्ल्यू) | 12 | 23 | 34 | 48 | ||||||||
| यह हा) | फ़्यूज़ का प्रकार | फ़्यूज़ में (ए) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| प्रकार | A | B | C | D | E | F |
| एचआर17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| एचआर17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| एचआर17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| एचआर17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| एचआर17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| मोड संख्या | आउटलुकिंग आयाम (मिमी) | स्थापना आयाम (मिमी) | ||||||
| A | B | C | D | a | b | टीसी | ||
| एचआर17-40 | 2पी | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3पी | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| एचआर17-63 | 2पी | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3पी | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| एचआर17-160 | 2पी | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3पी | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4पी | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| एचआर17-250 | 2पी | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3पी | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4पी | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| एचआर17-400 | 2पी | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3पी | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4पी | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2पी | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3पी | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4पी | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
प्रश्न: मैं 100ए फ़्यूज्ड 3 पोल आइसोलेटर स्विच का रखरखाव कैसे करूँ?
उत्तर: नियमित निरीक्षण की अनुशंसा की जाती है। इसमें संपर्क सतहों की जाँच करना और साफ़ करना, फ़्यूज़ उड़ने पर उन्हें बदलना, टर्मिनल स्क्रू को कसना और यह सुनिश्चित करना शामिल है कि ऑपरेटिंग तंत्र स्वतंत्र रूप से चलता रहे। उचित रखरखाव सेवा जीवन बढ़ाता है और विश्वसनीय प्रदर्शन की गारंटी देता है।
प्रश्न: क्या 100ए फ्यूज्ड 3 पोल आइसोलेटर स्विच हैंडल को पैडलॉक किया जा सकता है?
उत्तर: हाँ. कई मॉडलों में पैडलॉक करने योग्य हैंडल की सुविधा होती है, जो ऑपरेटरों को रखरखाव के दौरान स्विच को "ऑफ" स्थिति में लॉक करने की अनुमति देता है, जिससे आकस्मिक पुन: सक्रियण को रोका जा सकता है।
प्रश्न: फ़्यूज्ड आइसोलेटर स्विच चुनने के मुख्य लाभ क्या हैं?
उत्तर: 100a फ़्यूज्ड 3 पोल आइसोलेटर स्विच सुरक्षा के लिए एक स्पष्ट डिस्कनेक्शन बिंदु प्रदान करता है, फ़्यूज़ के माध्यम से सर्किट सुरक्षा को एकीकृत करता है, एक कॉम्पैक्ट डिज़ाइन के साथ इंस्टॉलेशन स्थान बचाता है, और कम-वोल्टेज अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
