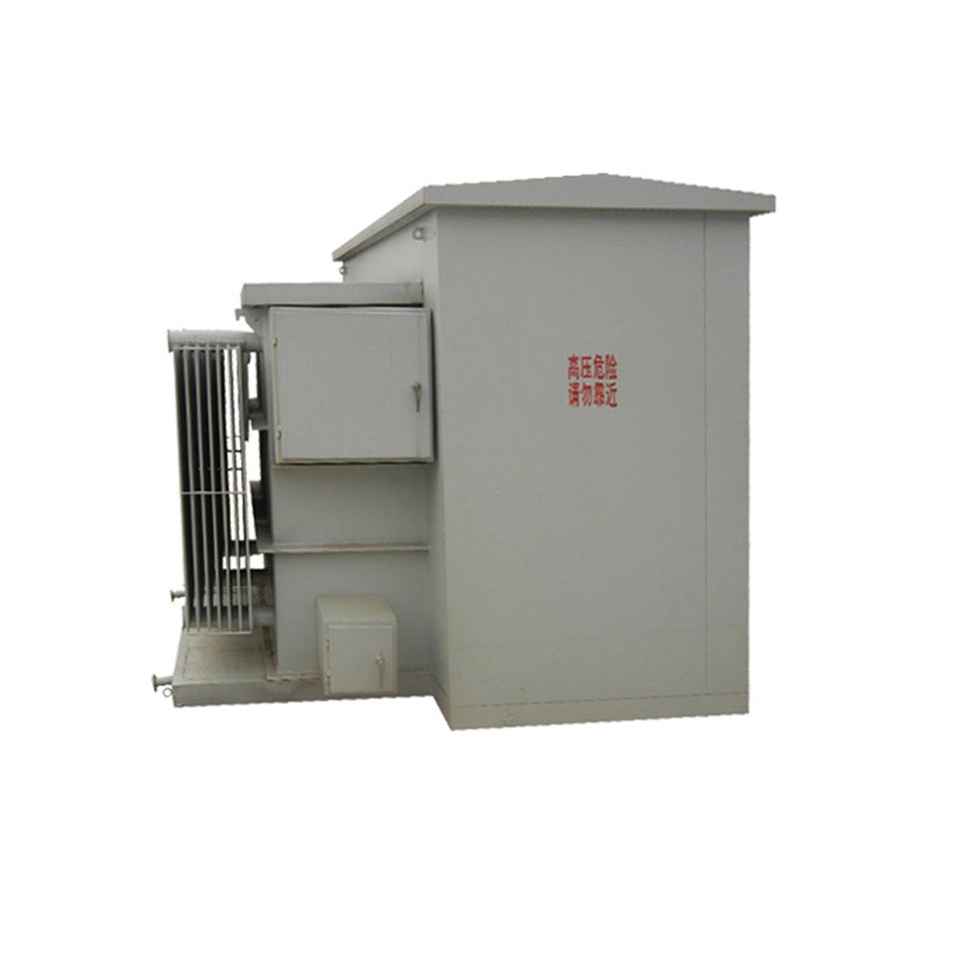

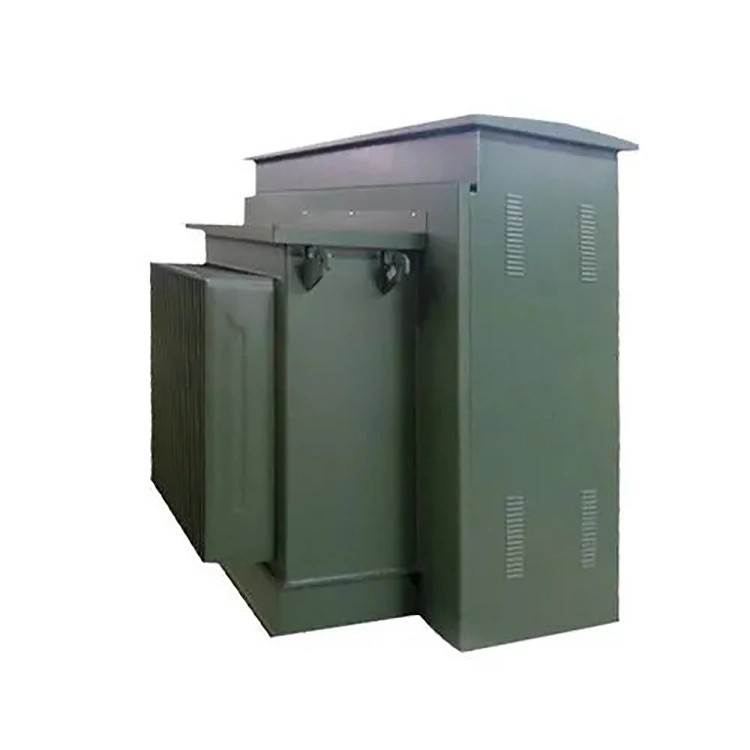

तेल से भरा पैड माउंटेड ट्रांसफार्मर 1000kva

तेल से भरा पैड माउंटेड ट्रांसफार्मर 1000kva एक तीन चरण वाला वितरण ट्रांसफार्मर है जिसे विशेष रूप से 1000 kva की रेटेड क्षमता के साथ आउटडोर ग्राउंड इंस्टॉलेशन के लिए डिज़ाइन किया गया है। इसे निलंबित या भूमिगत दफनाने के बजाय सीधे प्रीकास्ट कंक्रीट नींव पर स्थापित किया जाता है। विद्युत इन्सुलेशन और थर्मल प्रबंधन प्राप्त करने के लिए तेल की उच्च ढांकता हुआ ताकत और गर्मी अपव्यय गुणों का उपयोग करते हुए, लोहे की कोर और वाइंडिंग पूरी तरह से इन्सुलेट तेल में डूबे हुए हैं।

तेल से भरे पैड माउंटेड ट्रांसफार्मर 1000kva का खोल नालीदार तेल टैंक से बना है, और नालीदार प्लेटों का उपयोग करके गर्मी अपव्यय सतह को बढ़ाया जाता है, जिससे ओएनएएन शीतलन प्राप्त होता है। तरंगों की लोचदार संपत्ति तापमान परिवर्तन के कारण इन्सुलेट तेल के मात्रा विस्तार को अवशोषित कर सकती है। इसकी पूरी तरह से सीलबंद संरचना यह सुनिश्चित करती है कि इंसुलेटिंग तेल बाहरी हवा के संपर्क में न आए, जिससे तेल की गुणवत्ता में गिरावट और ऑक्सीजन और नमी के प्रवेश के कारण इंसुलेटिंग सामग्री की उम्र बढ़ने से प्रभावी ढंग से रोका जा सके।

तेल से भरे पैड माउंटेड ट्रांसफार्मर 1000kva की पूरी संरचना तीन अलग-अलग डिब्बों से बनी है: उच्च वोल्टेज कक्ष, कम वोल्टेज कक्ष और ट्रांसफार्मर कक्ष। लो वोल्टेज रूम का दरवाजा थ्री पॉइंट लॉक से सुसज्जित है। उच्च वोल्टेज वाले कमरे का दरवाज़ा कम वोल्टेज वाले कमरे का दरवाज़ा खोलने के बाद ही खोला जा सकता है ताकि उच्च वोल्टेज वाले हिस्से पर लाइव ऑपरेशन को रोका जा सके। उच्च वोल्टेज और निम्न वोल्टेज दोनों पक्ष NEMA ग्राउंडिंग टर्मिनलों से सुसज्जित हैं।

विद्युत और सुरक्षा कॉन्फ़िगरेशन के संदर्भ में, यह तेल से भरा पैड माउंटेड ट्रांसफार्मर 1000kva विभिन्न कनेक्शन समूहों जैसे Dyn11, Yyn0 का समर्थन करता है, जो विभिन्न लोड विशेषताओं के लिए उपयुक्त हैं। उच्च वोल्टेज पक्ष लोड स्विच और फ़्यूज़ की दोहरी सुरक्षा को एकीकृत करता है, और दबाव रिलीज वाल्व, तेल तापमान और तेल स्तर की निगरानी से सुसज्जित है। यह 99.2% की दक्षता के साथ डीओई 2016 ऊर्जा दक्षता मानक को पूरा करता है, और सुरक्षित और विश्वसनीय है।

तकनीकी मापदण्ड

एक औद्योगिक पार्क एक तेल से भरे पैड माउंटेड ट्रांसफार्मर 1000kva खरीदने का इरादा रखता है, जो मुख्य रूप से तीन चरण एसिंक्रोनस मोटर्स, पानी पंप और अन्य बिजली उपकरणों को बिजली की आपूर्ति करेगा। तीन चरण का लोड मूल रूप से संतुलित है, लेकिन साइट के वातावरण में बहुत अधिक धूल है, और ट्रांसफार्मर की प्रारंभिक खरीद लागत अपेक्षाकृत कम होनी आवश्यक है। क्या कनेक्शन समूह को Dyn11 या Yyn0 के रूप में प्राथमिकता दी जानी चाहिए? क्यों?

प्रदर्शन तुलना के आधार पर, Dyn11 कनेक्शन समूह पसंदीदा विकल्प होना चाहिए। तीन चरण असंतुलन का विरोध करने की क्षमता के संदर्भ में, Dyn11 तटस्थ रेखा धारा को चरण धारा के 75% से अधिक तक पहुंचने की अनुमति देता है, जबकि Yyn0 आमतौर पर इसे 25% के भीतर सीमित करता है; हार्मोनिक दमन के संदर्भ में, Dyn11 का उच्च वोल्टेज साइड त्रिकोण कनेक्शन तीसरे हार्मोनिक के लिए एक परिसंचारी पथ प्रदान कर सकता है, प्रभावी ढंग से वोल्टेज तरंग विरूपण से बच सकता है, जबकि Yyn0 में अपेक्षाकृत औसत दमन क्षमता है; एकल चरण ग्राउंडिंग फॉल्ट करंट के संदर्भ में, Dyn11 एक बड़ा फॉल्ट करंट उत्पन्न करता है, जो रिले सुरक्षा के लिए विश्वसनीय रूप से पता लगाना और कार्रवाई करना आसान है, जबकि Yyn0 का फॉल्ट करंट अपेक्षाकृत छोटा है, जिससे सुरक्षा कॉन्फ़िगरेशन अधिक कठिन हो जाता है।

कुल मिलाकर, Dyn11 आधुनिक मिश्रित भार जैसे एलईडी लाइटिंग, वैरिएबल फ्रीक्वेंसी एयर कंडीशनर और चार्जिंग पाइल्स वाले परिदृश्यों के लिए अधिक उपयुक्त है, जबकि Yyn0 केवल तीन चरण के सख्ती से संतुलित शुद्ध बिजली भार और परियोजनाओं के लिए उपयुक्त है जो लागत के प्रति अत्यधिक संवेदनशील हैं। इसलिए, बिना किसी विशेष प्रतिबंध के, तेल से भरे पैड माउंटेड ट्रांसफार्मर 1000kva के कनेक्शन समूह को Dyn11 के रूप में प्राथमिकता दी जानी चाहिए।

उपकरण

उत्पाद विवरण

अंगूठी की तरह

टर्मिनल प्रकार

ट्रांसफार्मर बॉडी

प्रक्रिया में उत्पाद

परीक्षण केंद्र

घुमावदार कार्यशाला
