कनेक्शन Dyn11 पैड माउंटेड ट्रांसफार्मर 2000kva

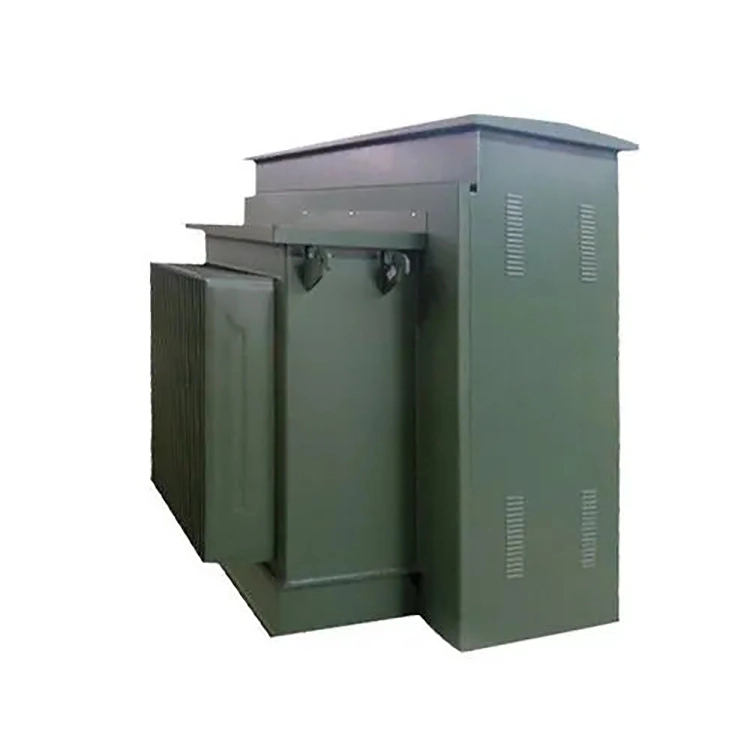

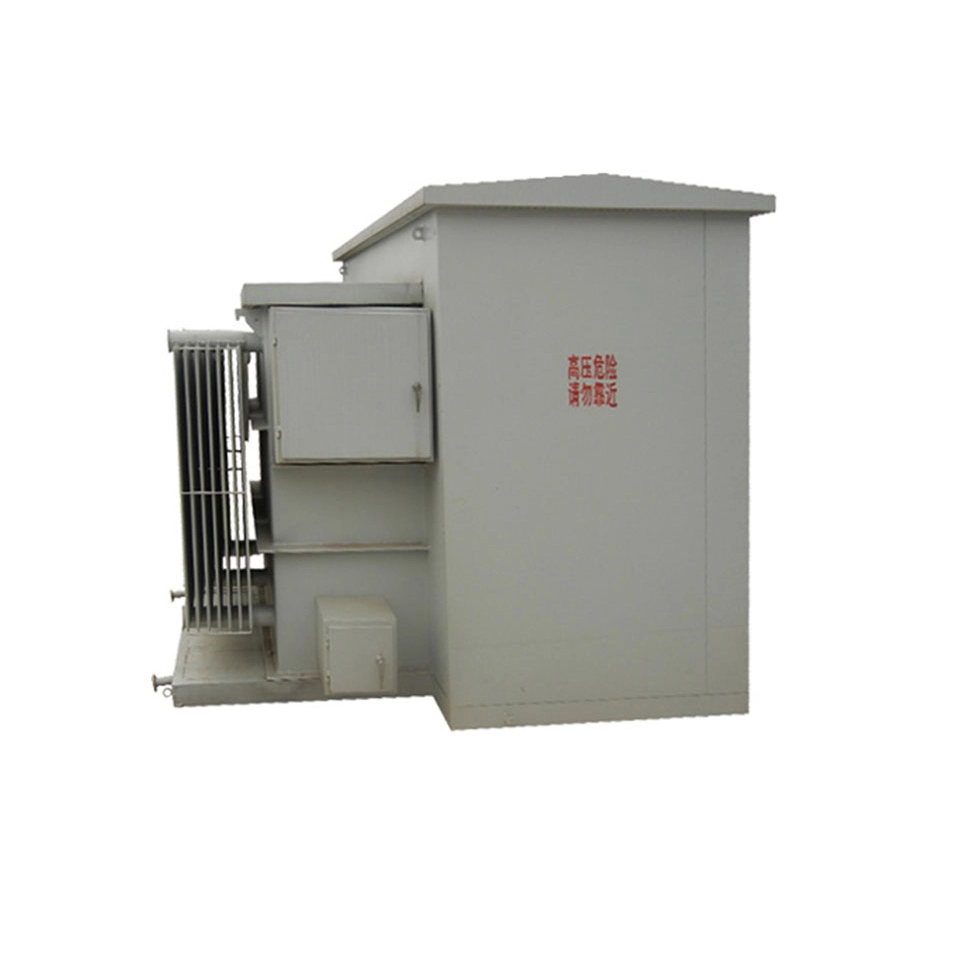

कनेक्शन dyn11 पैड माउंटेड ट्रांसफार्मर 2000kva एक पैड माउंटेड हाउसिंग डिज़ाइन के साथ एक तीन चरण वाला तेल डूबा हुआ वितरण ट्रांसफार्मर है। इसे सीधे बाहरी जमीन पर स्थापित किया जा सकता है और इसका व्यापक रूप से औद्योगिक पार्कों, वाणिज्यिक परिसरों और शहरी वितरण नेटवर्क आदि में उपयोग किया जाता है।

मुख्य विशेषता Dyn11 वेक्टर समूह में निहित है, उच्च वोल्टेज पक्ष एक त्रिकोण (डी) में जुड़ा हुआ है, कम वोल्टेज पक्ष एक तारे (वाई) में जुड़ा हुआ है, जिसमें तटस्थ बिंदु अलग है, और कम वोल्टेज पक्ष वोल्टेज का चरण उच्च वोल्टेज पक्ष से 30 डिग्री पीछे है। यह कनेक्शन विधि कई ट्रांसफार्मर के समानांतर संचालन और शून्य अनुक्रम धारा को दबाने में अद्वितीय लाभ देती है।

तटस्थ बिंदु ग्राउंडिंग के साथ एक स्टार कनेक्शन की परिचालन स्थिति के तहत, नॉनलाइनियर लोड (जैसे फ्रीक्वेंसी कन्वर्टर्स, एलईडी ड्राइविंग पावर सप्लाई, यूपीएस फ्रंट एंड रेक्टिफायर) द्वारा उत्पन्न तीसरा हार्मोनिक करंट डेल्टा वाइंडिंग के भीतर एक बंद लूप बनाएगा। विशिष्ट तंत्र इस प्रकार है: तीसरी हार्मोनिक धाराएं समय चरण के संदर्भ में एक दूसरे के साथ चरण में हैं और तारे की ओर तटस्थ रेखा के माध्यम से बाहर नहीं निकल सकती हैं, लेकिन डेल्टा वाइंडिंग के भीतर घूम सकती हैं और गर्मी के रूप में अपनी ऊर्जा को नष्ट कर सकती हैं।

मापा गया डेटा इंगित करता है कि एक कनेक्शन dyn11 पैड माउंटेड ट्रांसफार्मर 2000kva कम वोल्टेज पक्ष पर तीसरे हार्मोनिक विरूपण दर को लगभग 60% से 80% तक कम कर सकता है, जिससे कम वोल्टेज बस पर वोल्टेज तरंग को प्रभावी ढंग से शुद्ध किया जा सकता है और बाद के सटीक इलेक्ट्रॉनिक उपकरणों की सेवा जीवन बढ़ाया जा सकता है।

तकनीकी मापदण्ड:

प्रश्न: एक कनेक्शन dyn11 पैड माउंटेड ट्रांसफार्मर 2000kva के लिए, छोटी क्षमता वाले ट्रांसफार्मर के अनुभव का सीधे पालन करने के बजाय इसके तटस्थ बिंदु और ग्राउंडिंग निरंतरता की विधि पर विशेष ध्यान क्यों दिया जाना चाहिए?

ए: कनेक्शन dyn11 पैड माउंटेड ट्रांसफार्मर 2000kva के कम वोल्टेज पक्ष पर रेटेड करंट 3000A (उदाहरण के रूप में 400V लेते हुए) तक पहुंच गया है, जो सामान्य छोटी क्षमता वाले उपकरणों की तुलना में बहुत अधिक है। यद्यपि Dyn11 कनेक्शन उच्च वोल्टेज पक्ष पर शून्य अनुक्रम धारा को अलग कर सकता है, कम वोल्टेज पक्ष पर तटस्थ बिंदु को अत्यधिक बड़े असंतुलित धाराओं का सामना करने की आवश्यकता होती है। उदाहरण के लिए, बड़ी संख्या में एकल चरण प्रकाश या नियंत्रण सर्किट को बिजली प्रदान करते समय, तटस्थ धारा चरण धारा के 50% से अधिक तक पहुंच सकती है।

यदि प्रोजेक्ट में 1000kVA से नीचे के ट्रांसफार्मर का अभ्यास आंख मूंदकर अपनाया जाता है, तो पतले न्यूट्रल बसबार का उपयोग करने या केवल एक ग्राउंडिंग लिंक पर निर्भर रहने से न्यूट्रल पॉइंट ज़्यादा गरम हो जाएगा, कनेक्शन टर्मिनल पिघल जाएंगे, और यहां तक ​​कि गंभीर न्यूट्रल पॉइंट विस्थापन हो जाएगा, जिससे बड़ी संख्या में सिंगल चरण उपकरण जल जाएंगे।

इसलिए, ऑर्डर देते समय, आवश्यकता को स्पष्ट रूप से निर्दिष्ट करना आवश्यक है: तटस्थ बसबार का क्रॉस सेक्शनल क्षेत्र चरण रेखा के 70% से कम नहीं होना चाहिए (यह समान क्रॉस सेक्शन का होने की अनुशंसा की जाती है), और एक अलग करने योग्य ग्राउंडिंग लिंक प्लेट और एक तटस्थ बिंदु अधिभार निगरानी उपकरण सुसज्जित होना चाहिए। इस बिंदु को नजरअंदाज करने पर, कनेक्शन dyn11 पैड माउंटेड ट्रांसफार्मर 2000kva ऑपरेशन के आधे साल के भीतर एक तटस्थ बिंदु बर्नआउट दुर्घटना का शिकार हो सकता है, जबकि नियमित फ़ैक्टरी परीक्षण इस छिपे हुए खतरे को उजागर नहीं कर सकते हैं।
