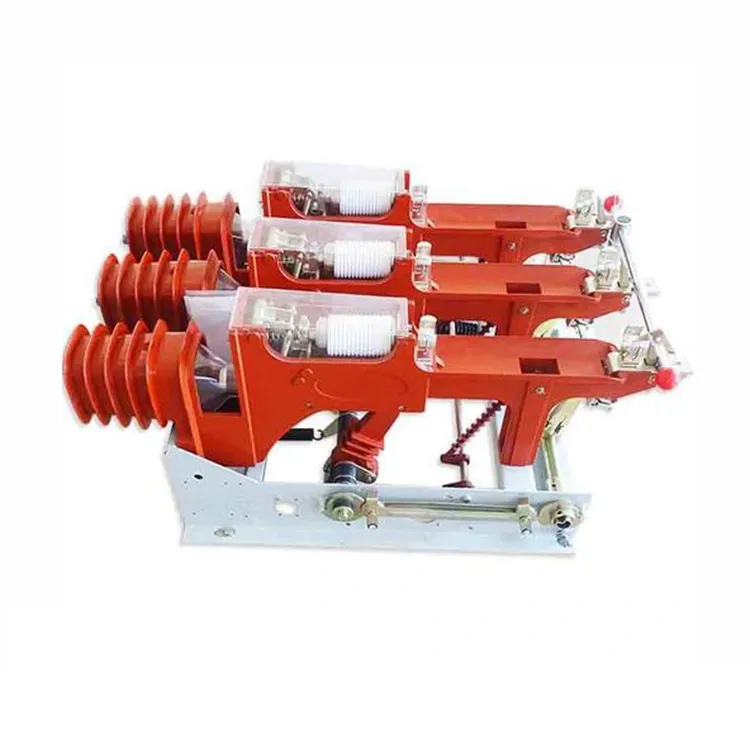

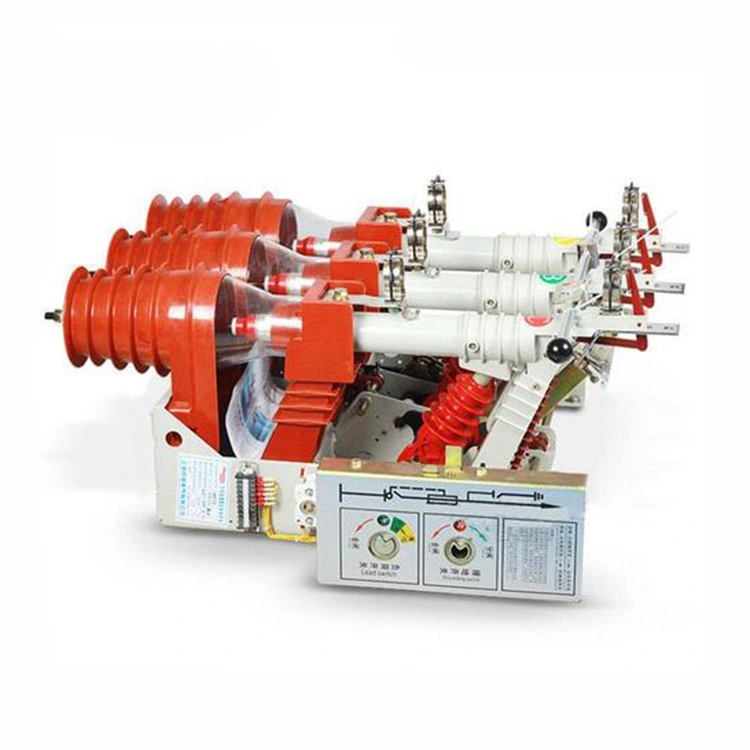

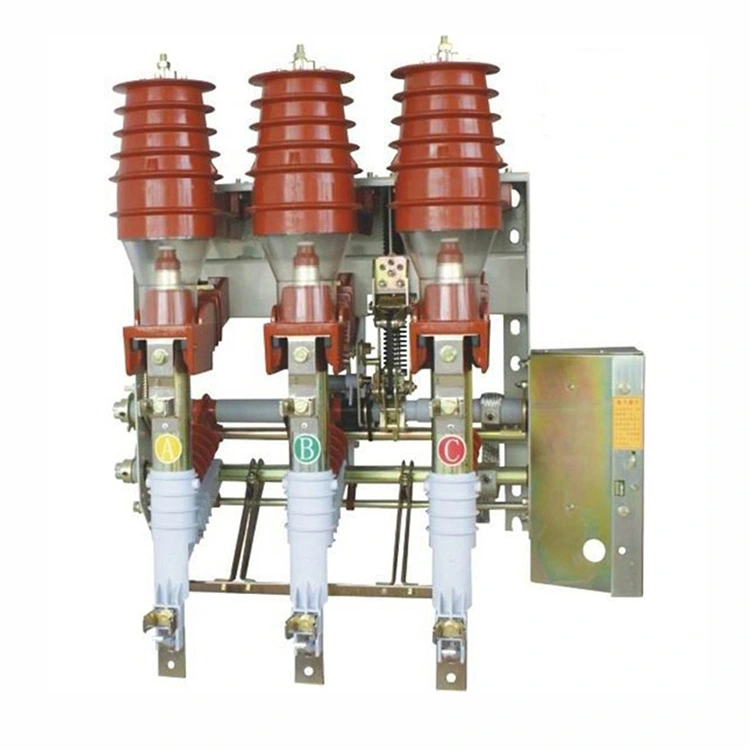

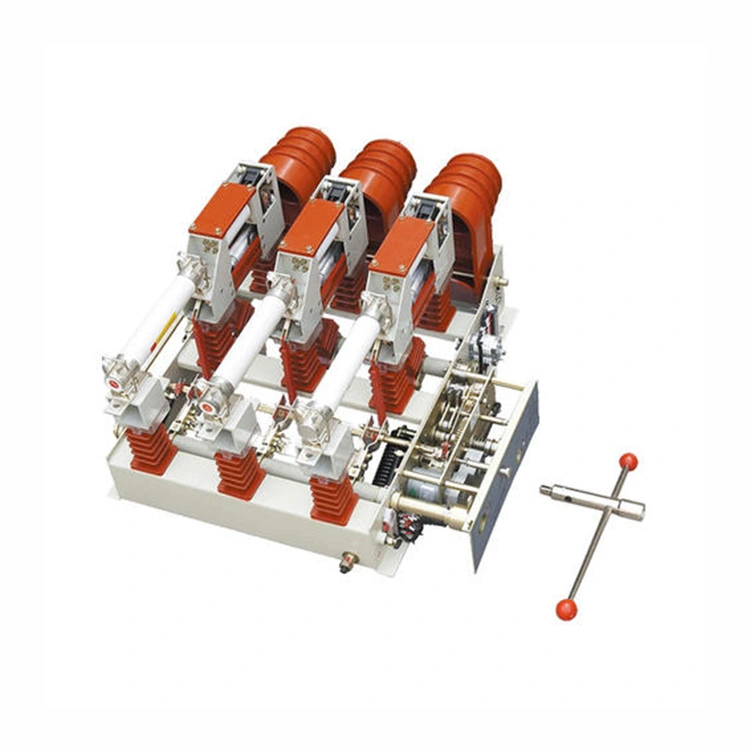

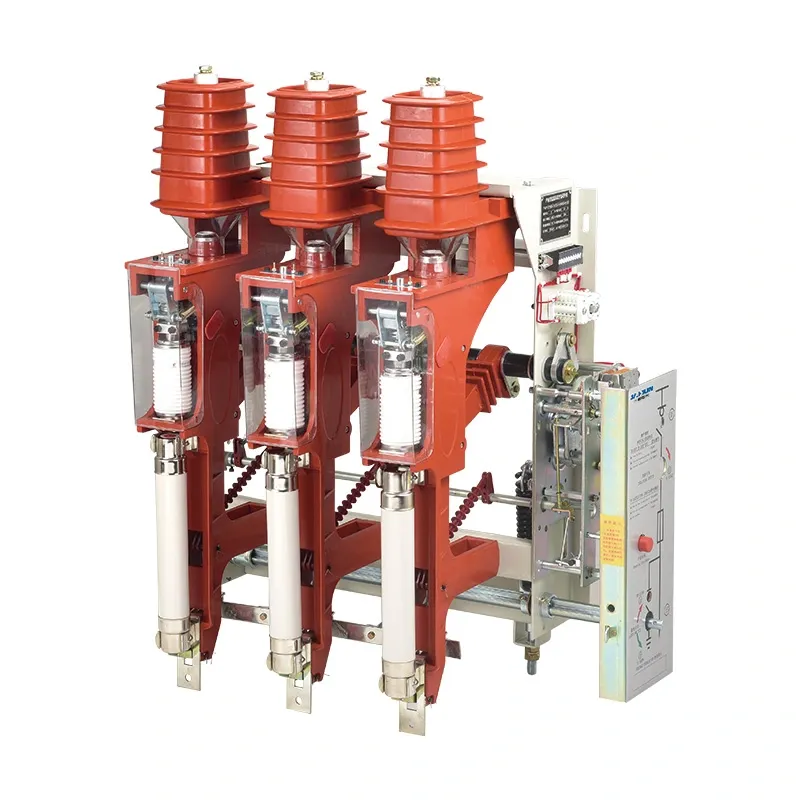

Mv Vacuum Fuse Load Break Switch 11kv

एमवी वैक्यूम फ्यूज लोड ब्रेक स्विच 11kv एक तीन चरण मध्यम वोल्टेज स्विचगियर है जिसमें 12 kV का रेटेड वोल्टेज और 50 हर्ट्ज की रेटेड आवृत्ति है। इसे लोड करंट, लूप करंट, नो लोड ट्रांसफार्मर करंट और केबल चार्जिंग करंट बनाने और तोड़ने के साथ-साथ शॉर्ट सर्किट करंट को बंद करने के लिए डिज़ाइन किया गया है। अर्थिंग स्विच से सुसज्जित होने पर, लोड ब्रेक स्विच शॉर्ट सर्किट धाराओं का सामना करने में सक्षम होता है। संरचनात्मक विशेषता को निम्नानुसार दिखाया जा सकता है:

1. लोड ब्रेक स्विच, अर्थिंग स्विच, फ़्यूज़ और ऑपरेटिंग तंत्र एक ही फ्रेम पर लगे होते हैं, जिससे लचीले संयोजन की अनुमति मिलती है। डिज़ाइन कॉम्पैक्ट है, छोटे समग्र आयाम और आसान स्थापना के साथ।

2. Equipped with insulated shields for the fixed contacts, the ring main unit achieves internal isolation without the demand for phase to phase barriers or insulating partitions at the breaking points, which effectively prevents arc flash accidents inside the cabinet.

3. "पांच रोकथाम" सुरक्षा आवश्यकताओं का अनुपालन सुनिश्चित करने के लिए, एमवी वैक्यूम फ्यूज लोड ब्रेक स्विच, अर्थिंग स्विच और फ्यूज के बीच एक विश्वसनीय यांत्रिक इंटरलॉक प्रदान किया जाता है।

4. एमवी वैक्यूम फ्यूज लोड ब्रेक स्विच पर दो ऑपरेशन मोड उपलब्ध हैं: मैनुअल ऑपरेशन और दोहरी एसी/डीसी बिजली आपूर्ति के साथ मोटर चालित ऑपरेशन।

उत्पाद पैरामीटर:

उत्पाद अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: वैक्यूम तकनीक एमवी वैक्यूम फ्यूज लोड ब्रेक स्विच 11kv पर प्रदर्शन को कैसे बढ़ाती है?

A: The vacuum interrupter provides a clean, reliable arc quenching medium. It ensures fast arc extinction at current zero, reduces contact wear, minimizes maintenance requirements, and eliminates the environmental concerns associated with SF₆ gas.

प्रश्न: फ़्यूज़ लोड ब्रेक स्विच और फ़्यूज़ संयोजन में क्या भूमिका निभाते हैं?

ए: फ़्यूज़ बैकअप सुरक्षा के रूप में कार्य करते हैं, लोड ब्रेक स्विच की क्षमता से परे उच्च गलती धाराओं को बाधित करते हैं। वे एक स्ट्राइकर तंत्र भी संचालित करते हैं जो गलती के दौरान स्विच को खोल देता है, जिससे सर्किट का समन्वित वियोग सुनिश्चित होता है।

प्रश्न: पारंपरिक सर्किट ब्रेकर की तुलना में क्या फायदे हैं?

ए: जबकि सर्किट ब्रेकर पूर्ण दोष समाशोधन क्षमता प्रदान करते हैं, वैक्यूम फ्यूज लोड ब्रेक स्विच वितरण स्तर के अनुप्रयोगों के लिए अधिक कॉम्पैक्ट, लागत प्रभावी और रखरखाव अनुकूल समाधान प्रदान करता है। यह ट्रांसफार्मर सुरक्षा के लिए विशेष रूप से उपयुक्त है जहां फ्यूज और स्विच समन्वय पर्याप्त है।
