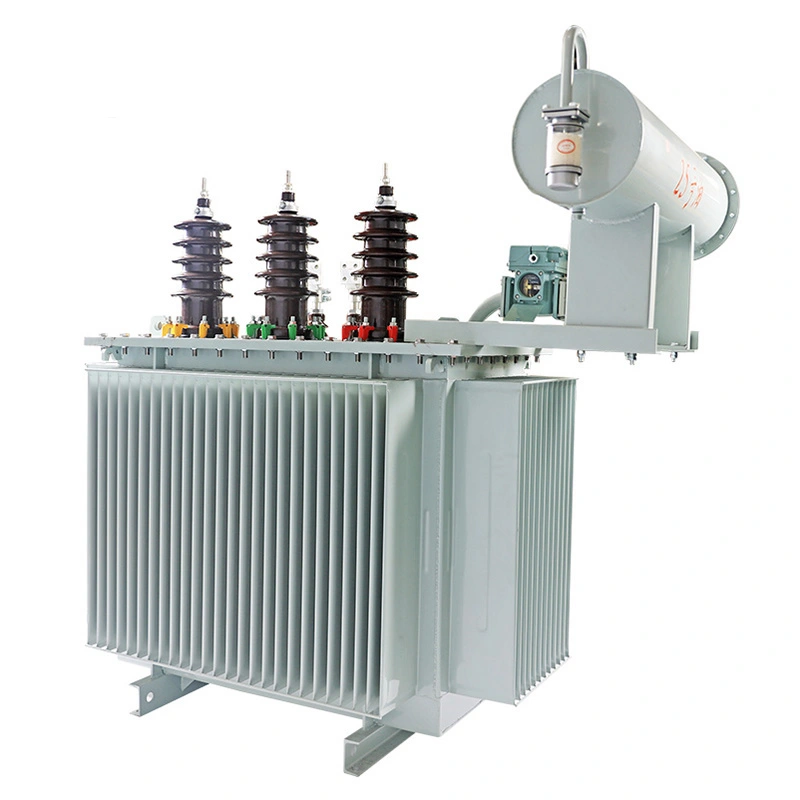

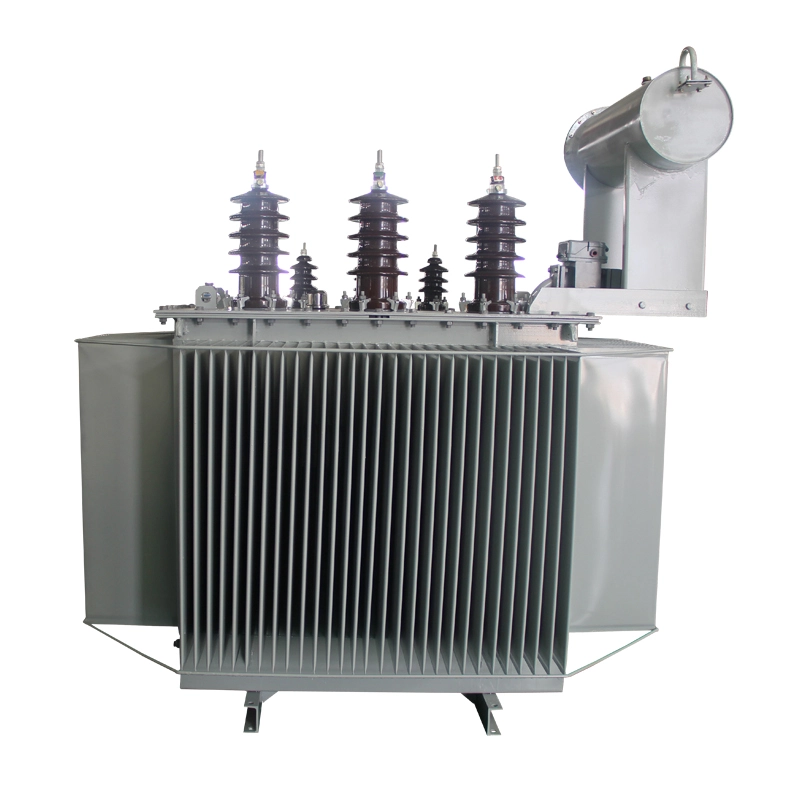

लोड पावर ट्रांसफार्मर पर तीन चरण S11 35kv 1000kva

तीन चरण s11 35kv 1000kva ऑन लोड पावर ट्रांसफार्मर आईईसी और जीबी मानकों के मानकों का अनुपालन करता है। इस उत्पाद की नो लोड वोल्टेज रेगुलेशन रेंज 35±3*2.5% kV और 38.5±3*2.5% kV है। इसे आउटपुट वोल्टेज की स्थिरता सुनिश्चित करने के लिए प्राथमिक पक्ष पर नो लोड वोल्टेज रेगुलेटिंग स्विच के माध्यम से वोल्टेज रेगुलेशन रेंज के भीतर मैन्युअल, विद्युत या स्वचालित रूप से समायोजित किया जा सकता है। 35kV स्तर पर 6300 kVA से ऊपर के ट्रांसफार्मर के लिए, मुड़े हुए प्लेट ऑयल टैंक का उपयोग तेल टैंक की यांत्रिक शक्ति को काफी बढ़ाता है, वेल्ड को कम करता है, ट्रांसफार्मर की उपस्थिति गुणवत्ता में सुधार करता है और अच्छे आर्थिक लाभ देता है।

तकनीकी मापदण्ड:

विशेषताएँ:

1. ऊर्जा की खपत कम है और ऊर्जा बचत प्रभाव उल्लेखनीय है। विशेष रूप से, नो लोड लॉस में काफी कमी आई है, जो राष्ट्रीय मानक जीबी/टी6451 से औसतन लगभग 25% कम है।

2. कोर उच्च गुणवत्ता वाले कोल्ड रोल्ड सिलिकॉन स्टील शीट से बना है। घरेलू स्तर पर उन्नत क्रॉस कटिंग लाइन यह सुनिश्चित करती है कि कटिंग बर्र 0.02 मिमी से कम हो। पूरी प्रक्रिया में पूर्ण बेवल जोड़, कोई छिद्रण नहीं, और योक का कोई ओवरलैपिंग शामिल नहीं है। मुख्य स्तंभों को ढेर करके एक साथ जोड़ा जाता है, जिससे एक कॉम्पैक्ट, सपाट और ठोस संपूर्ण निर्माण होता है। यह प्रभावी रूप से नो लोड लॉस, नो लोड करंट और ट्रांसफार्मर के शोर को कम करता है।

3. तीन चरण s11 35kv 1000kva ऑन लोड पावर ट्रांसफार्मर कॉइल उच्च शुद्धता वाले ऑक्सीजन मुक्त तांबे से बने होते हैं, जो तांबे के नुकसान को प्रभावी ढंग से कम करते हैं। कॉइल पैड और सपोर्ट बार के कोने गोल होते हैं, जिसके परिणामस्वरूप एक समान विद्युत क्षेत्र होता है और विश्वसनीयता बढ़ जाती है। इसकी स्थिरता को बढ़ाने और अस्थिरता और विरूपण को रोकने के लिए आंतरिक घुमावदार समर्थन को मजबूत किया गया है।

4. टैंक की दीवार स्टील प्लेट के एक टुकड़े से बनी है। इसे एक बड़ी प्रेस मशीन द्वारा एक नालीदार संरचना में बनाया जाता है, जो वेल्ड की संख्या को कम करता है, यांत्रिक शक्ति को बढ़ाता है, गर्मी अवशोषण क्षेत्र का विस्तार करता है, गर्मी अपव्यय प्रभाव में सुधार करता है, और साथ ही, नालीदार टैंक की दीवार ध्वनि तरंगों के समतल प्रतिबिंब से बचती है, जिससे शोर कम होता है। तीन चरण वाला s11 35kv 1000kva ऑन लोड पावर ट्रांसफार्मर कुल मिलाकर सुंदर और सरल दोनों है।

5. कैप्सूल प्रकार के तेल भंडार को अपनाया जाता है, जो ट्रांसफार्मर तेल की उम्र बढ़ने की प्रक्रिया को प्रभावी ढंग से धीमा कर देता है; सूचक प्रकार तेल स्तर गेज गलत तेल स्तर की घटना को रोक सकता है और ट्रांसफार्मर तेल की प्रकाश प्रेरित उम्र बढ़ने की समस्या को हल कर सकता है; गैस संग्रहण उपकरण के साथ गैस रिले रखरखाव और संचालन के लिए सुविधाजनक है।

6. लोड पावर ट्रांसफार्मर तेल टैंक पर तीन चरण s11 35kv 1000kva के सीलिंग भाग पर विशेष प्रसंस्करण किया जाता है, और प्रसंस्करण के दौरान उत्पन्न तेज कोनों, गड़गड़ाहट और वेल्डिंग स्लैग को हटाने और पेंट के आसंजन को बढ़ाने के लिए टैंक के पूरे शरीर पर पेंट का छिड़काव किया जाता है।
