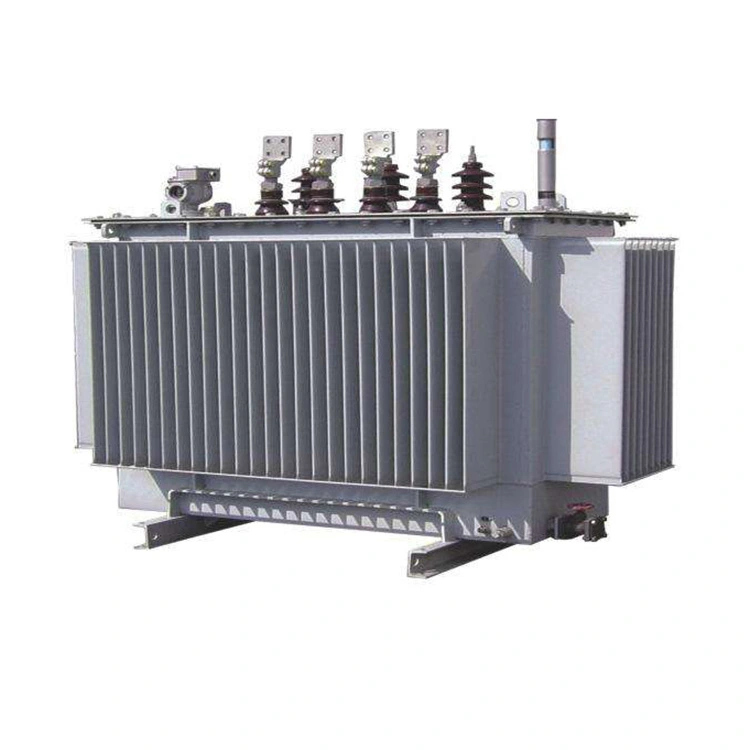

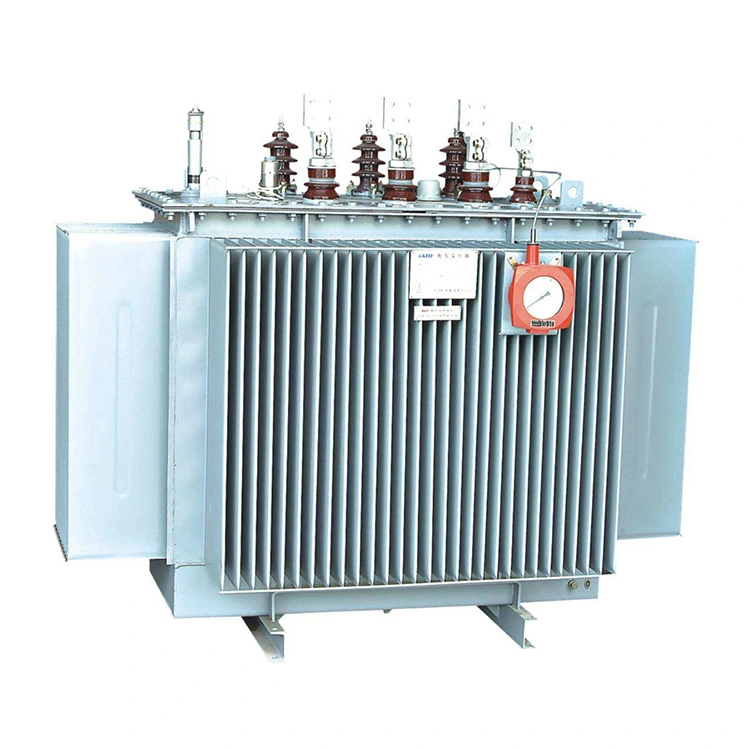

11kv 1000 Kva ऑन लोड टैप चेंज पावर ट्रांसफार्मर

11kv 1000 kva ऑन लोड टैप चेंज पावर ट्रांसफार्मर का कोर सभी उच्च गुणवत्ता वाले अनाज उन्मुख कोल्ड-रोल्ड सिलिकॉन स्टील शीट का उपयोग करते हैं। संरचना पूरी तरह से झुकी हुई और बिना छेद वाली है, और कोर तीन या पांच सीमों के साथ बहु-स्तरीय चरणबद्ध आकार का है। वायु हानि और शोर कम है। रोल किए गए कोर को विशेष उपकरण का उपयोग करके बिना सीम के सीधे रोल किया जाता है, जिससे चुंबकीय प्रतिरोध कम हो जाता है और परिणामस्वरूप कम हवा की हानि होती है।

वाइंडिंग्स में उच्च गुणवत्ता वाले तांबे के तार का उपयोग किया जाता है। इन्हें ऑक्सीजन मुक्त तांबे की छड़ें या तांबे की कुंडलियाँ खींचकर बनाया जाता है। इसके रूपों में बेलनाकार, नए सर्पिल और विभाजित प्रकार आदि शामिल हैं, जो सुनिश्चित करता है कि 11kv 1000 kva ऑन लोड टैप चेंज पावर ट्रांसफार्मर में पर्याप्त विद्युत शक्ति, यांत्रिक शक्ति और गर्मी अपव्यय क्षमता है।

तेल टैंक एक साथ वेल्डेड उच्च गुणवत्ता वाली स्टील प्लेटों से बना है। गर्मी अपव्यय घटक चिप प्रकार हीट सिंक, विस्तार हीट सिंक या नालीदार तेल टैंक का उपयोग करते हैं। तेल टैंक कारखाने में विश्वसनीय सीलिंग परीक्षणों से गुजरता है। आंतरिक और बाहरी सतहों को एसिड से धोने और फॉस्फेट करने के बाद, 11kv 1000 kva ऑन लोड टैप चेंज पावर ट्रांसफार्मर को तीन बेस और एक सतह कोटिंग के साथ पेंट किया जाता है, जो संक्षारण प्रतिरोधी और सुरुचिपूर्ण दोनों है।

तकनीकी विशिष्टता:

प्रश्न: लोड टैप चेंज पावर ट्रांसफार्मर पर 11kv 1000 kva के कोर के रूप में सिलिकॉन स्टील शीट का उपयोग क्यों किया जाता है?

ए: सामान्य ट्रांसफार्मर कोर आमतौर पर सिलिकॉन स्टील शीट से बने होते हैं। सिलिकॉन स्टील एक प्रकार का स्टील है जिसमें सिलिकॉन होता है, जिसमें सिलिकॉन सामग्री 0.8% से 4.8% तक होती है। ट्रांसफार्मर के कोर के रूप में सिलिकॉन स्टील का उपयोग करना इसलिए है क्योंकि सिलिकॉन स्टील स्वयं एक अत्यधिक चुंबकीय सामग्री है। एक ऊर्जावान कॉइल में, यह एक बड़ी चुंबकीय प्रेरण तीव्रता उत्पन्न कर सकता है, जिससे ट्रांसफार्मर की मात्रा कम हो जाती है।

हम जानते हैं कि वास्तव में, 11kv 1000 kva ऑन लोड टैप चेंज पावर ट्रांसफार्मर एक प्रत्यावर्ती धारा स्थिति के तहत काम करता है। बिजली की हानि न केवल कुंडल के प्रतिरोध में होती है, बल्कि वैकल्पिक विद्युत चुम्बकीय प्रभाव के कारण लौह कोर में भी मौजूद होती है। लौह कोर में बिजली की हानि को आमतौर पर "लौह हानि" कहा जाता है, और यह दो कारणों से होता है: एक है "हिस्टैरिसीस हानि", और दूसरा है "एडी करंट हानि"।

हिस्टैरिसीस हानि, हिस्टैरिसीस घटना के कारण चुंबकत्व के दौरान कोर द्वारा उत्पन्न लोहे की हानि है। इस हानि का परिमाण सामग्री के चुंबकीय हिस्टैरिसीस लूप से घिरे क्षेत्र के समानुपाती होता है। सिलिकॉन स्टील का चुंबकीय हिस्टैरिसीस लूप संकीर्ण होता है, इसलिए इसे ट्रांसफार्मर के कोर के रूप में उपयोग करने से हिस्टैरिसीस हानि कम होती है, जो हीटिंग की डिग्री को काफी कम कर देती है।

इस बीच, सिलिकॉन तत्वों की उपस्थिति के कारण, सिलिकॉन स्टील लौह कोर सामग्री की प्रतिरोधकता को काफी हद तक बढ़ा सकता है, लौह कोर के भीतर वैकल्पिक चुंबकीय क्षेत्र द्वारा उत्पन्न प्रेरित एड़ी धाराओं को प्रभावी ढंग से दबा सकता है, और एड़ी वर्तमान नुकसान को काफी कम कर सकता है।

सिलिकॉन स्टील शीट की लेमिनेटेड और स्टैक्ड संरचना, अपनी स्वयं की कम हानि विशेषताओं के साथ मिलकर, 11kv 1000 kva ऑन लोड टैप चेंज पावर ट्रांसफार्मर आयरन कोर को पावर फ्रीक्वेंसी एसी स्थितियों के तहत कम तापमान वृद्धि करने और अधिक ऊर्जा कुशलतापूर्वक और स्थिर रूप से संचालित करने में सक्षम बनाती है।
