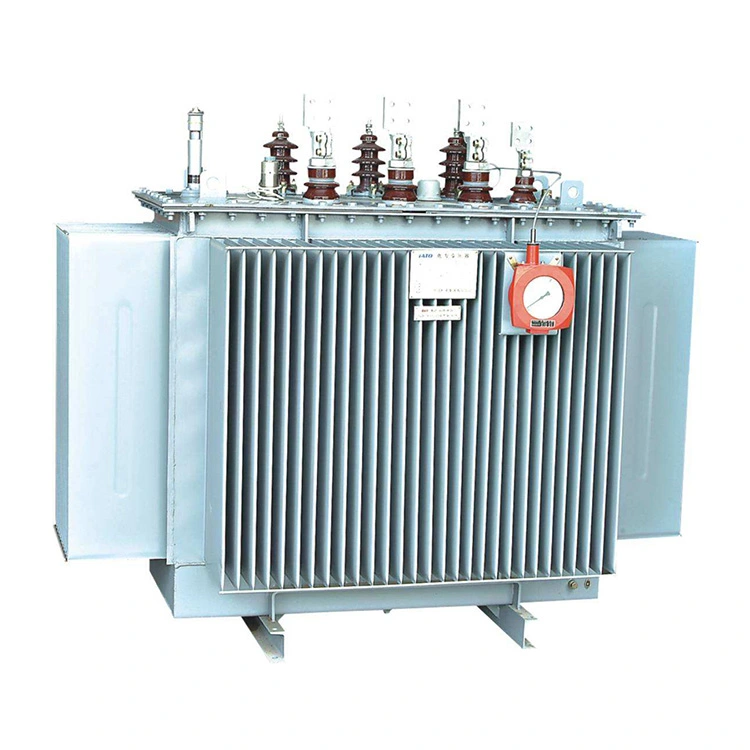

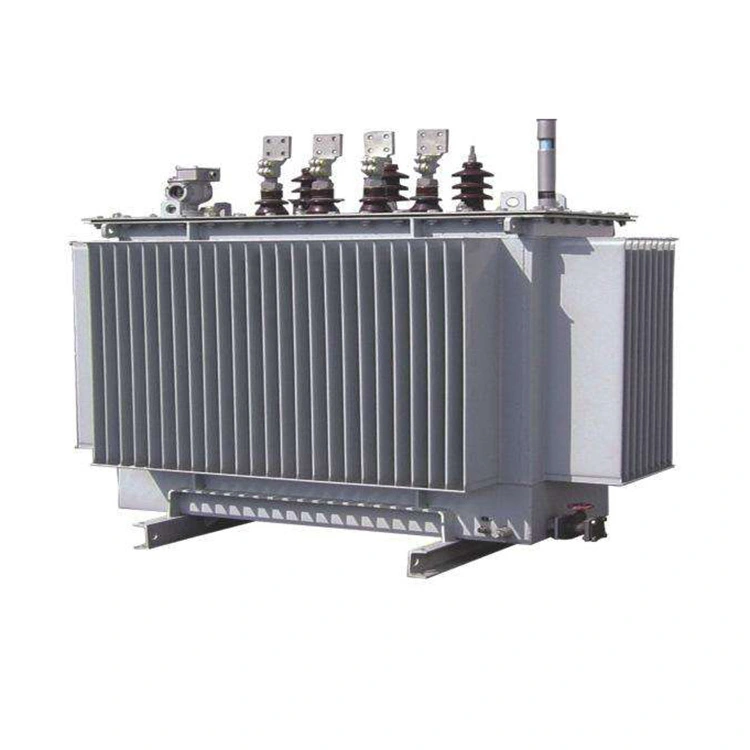

10kv 1600kva तेल डूबे हुए पावर ट्रांसफार्मर

10kv 1600kva तेल डूबे हुए पावर ट्रांसफार्मर का कोर उच्च गुणवत्ता वाले कोल्ड रोल्ड सिलिकॉन स्टील शीट को स्टैक करके बनाया गया है। यह नो लोड लॉस और नो लोड करंट को काफी हद तक कम कर देता है। इसकी जकड़न सुनिश्चित करने और शोर को कम करने के लिए कोर को एक साथ बांधा गया है। उच्च वोल्टेज और निम्न वोल्टेज दोनों वाइंडिंग ऑक्सीजन मुक्त तांबे से लपेटे जाते हैं। कम वोल्टेज वाइंडिंग एक डबल सर्पिल या चार सर्पिल संरचना को अपनाती है, जबकि उच्च वोल्टेज वाइंडिंग एक बहु परत बेलनाकार संरचना को अपनाती है।

10kv 1600kva तेल डूबे हुए पावर ट्रांसफार्मर लिंकेज Dyn11 तकनीक को अपनाता है, जो पावर ग्रिड पर हार्मोनिक्स के प्रभाव को कम करता है और बिजली आपूर्ति की गुणवत्ता में सुधार करता है। यह पूरी तरह से सीलबंद संरचना अपनाता है, जो सेवा जीवन को बढ़ाता है।

10kv 1600kva तेल डूबे हुए पावर ट्रांसफार्मर रखरखाव मुक्त है और वास्तविक मापा शोर मानक से कम है। सामान्य तेल डूबे ट्रांसफार्मर के विपरीत, पूरी तरह से सील ट्रांसफार्मर को तेल टैंक की आवश्यकता नहीं होती है। तेल की मात्रा में परिवर्तन को तेल टैंक में नालीदार प्लेटों की लोच द्वारा स्वचालित रूप से समायोजित और मुआवजा दिया जा सकता है।

तकनीकी मापदण्ड:

10kv 1600kva तेल डूबे हुए पावर ट्रांसफार्मर की विशेषताएं

1. इसका कोर स्टैम्पिंग और कतरनी प्रक्रियाओं के माध्यम से 0.18 से 0.3 मिलीमीटर मोटी ओरिएंटेड सिलिकॉन स्टील शीट को स्टैक करके बनाया गया है, जो अच्छी स्थिरता सुनिश्चित करता है।

2. कुंडल शुद्ध तांबे से बना है। उच्च वोल्टेज सर्किट के लिए, पॉलीमाइड एनामेल्ड तार का उपयोग किया जाता है; जबकि कम वोल्टेज सर्किट के लिए, शॉर्ट सर्किट प्रतिरोध प्रदर्शन में सुधार के लिए ऑक्सीजन मुक्त तांबे के तार या तांबे की पन्नी को अपनाया जाता है।

3.''Dyn11' कनेक्शन प्रतीक के उपयोग से उच्च क्रम के हार्मोनिक्स के प्रभाव से बचा जा सकता है। यह प्रभावी रूप से असंतुलित भार के प्रभाव का प्रतिरोध करता है और बिजली आपूर्ति की गुणवत्ता में सुधार करता है।''

4. 10kv 1600kva तेल में डूबे पावर ट्रांसफार्मर कोर से हवा के बुलबुले को हटाने के लिए वैक्यूम तेल इंजेक्शन का उपयोग करता है, जिससे इन्सुलेशन प्रदर्शन की स्थिरता सुनिश्चित होती है।

5. फैक्ट्री छोड़ने से पहले ट्रांसफार्मर का सख्त निरीक्षण किया जाता है, और यह पूरी तरह से आईईसी और आईएसओ मानकों का अनुपालन करता है।

पूरी तरह से सील तेल में डूबे ट्रांसफार्मर की निर्माण प्रक्रिया और संरचना सामान्य तेल में डूबे ट्रांसफार्मर से अलग होती है।

(1) पूरी तरह से सील किए गए तेल में डूबे ट्रांसफार्मर का शरीर वैक्यूम के तहत तेल से भरा होता है, जो इन्सुलेशन सामग्री से नमी और हवा को पूरी तरह से हटा देता है, जिससे ट्रांसफार्मर का दीर्घकालिक परिचालन जीवनकाल सुनिश्चित होता है।

(2) पूरी तरह से सील किए गए 10 केवी 1600 केवीए तेल में डूबे बिजली ट्रांसफार्मर के लिए, तेल टैंक एक नालीदार प्रकार के टैंक या एक बंधनेवाला गर्मी अपव्यय उपकरण को अपनाता है, और तेल भंडार समाप्त हो जाता है। तेल की मात्रा में परिवर्तन की भरपाई तेल टैंक की लोच से होती है।

क्योंकि पूरी तरह से सील तेल में डूबे ट्रांसफार्मर का शरीर हवा से अलग होता है, तेल और हवा के बीच कोई संपर्क नहीं होता है, इसलिए इन्सुलेशन गीला नहीं होगा और उम्र बढ़ने की दर बहुत कम हो जाएगी। परिणामस्वरूप, ट्रांसफार्मर की विश्वसनीयता और सेवा जीवन में सुधार होता है। ऑपरेशन से पहले निरीक्षण की कोई आवश्यकता नहीं है, इसलिए उपयोगकर्ता लागत बचा सकते हैं।
