आलेख सारांश: A शून्य अनुक्रम सीटी वर्तमान ट्रांसफार्मर डोनट प्रकारविद्युत प्रणालियों में जमीनी दोषों, रिसाव धाराओं और इन्सुलेशन असामान्यताओं का पता लगाने के लिए एक महत्वपूर्ण संवेदन घटक है। कंडक्टरों के चारों ओर एक टोरॉयडल कोर के साथ, यह तब उत्पन्न होने वाली अवशिष्ट धारा का पता लगा सकता है जब चरण धाराओं का वेक्टर योग अब शून्य नहीं है। यह लेख इसके संचालन सिद्धांत, निर्माण, तकनीकी विशेषताओं, अनुप्रयोगों, चयन संबंधी विचारों और आधुनिक बिजली सुरक्षा प्रणालियों के लिए विश्वसनीय विनिर्माण गुणवत्ता क्यों मायने रखता है, इसकी व्याख्या करता है।
विषयसूची
- जीरो सीक्वेंस सीटी करंट ट्रांसफार्मर डोनट प्रकार क्या है?
- डोनट टाइप जीरो सीक्वेंस सीटी कैसे काम करती है?
- मुख्य निर्माण विशेषताएँ क्या हैं?
- खरीदारों को किन तकनीकी विशिष्टताओं पर विचार करना चाहिए?
- शून्य अनुक्रम सीटी आमतौर पर कहाँ उपयोग की जाती है?
- आपको सही शून्य अनुक्रम सीटी का चयन कैसे करना चाहिए?
- मुख्य लाभ क्या हैं?
- जीरो सीक्वेंस सीटी करंट ट्रांसफार्मर डोनट प्रकार के बारे में अक्सर पूछे जाने वाले प्रश्न
- निष्कर्ष
जीरो सीक्वेंस सीटी करंट ट्रांसफार्मर डोनट प्रकार क्या है?
इलेक्ट्रिकल इंजीनियरों और बिजली वितरण पेशेवरों के लिए, उपकरण क्षति, आग के खतरों या अप्रत्याशित बिजली रुकावटों में विकसित होने से पहले दोषों की पहचान करने के लिए सटीक अवशिष्ट-वर्तमान पहचान आवश्यक है। एशून्य अनुक्रम सीटी वर्तमान ट्रांसफार्मर डोनट प्रकारविशेष रूप से इस उद्देश्य के लिए डिज़ाइन किया गया है।
एक पारंपरिक वर्तमान ट्रांसफार्मर के विपरीत, जो मुख्य रूप से एक व्यक्तिगत कंडक्टर के माध्यम से बहने वाले वर्तमान को मापता है, एक शून्य अनुक्रम सीटी अपने टोरॉयडल कोर से गुजरने वाले कई कंडक्टरों के संयुक्त चुंबकीय प्रभाव की निगरानी करता है। सामान्य तीन-चरण स्थितियों के तहत, चरण धाराओं का वेक्टर योग लगभग शून्य है। जब रिसाव या जमीनी खराबी होती है, तो एक असंतुलन विकसित होता है, जिससे मापने योग्य शून्य अनुक्रम धारा उत्पन्न होती है।
द्वारा प्रदान की गई उत्पाद जानकारी के अनुसारXiFa, इसका शून्य अनुक्रम सीटी एक टोरॉयडल कोर और सेकेंडरी वाइंडिंग का उपयोग करता है और इसे ग्राउंड-फॉल्ट सुरक्षा, रिसाव-वर्तमान पहचान, इन्सुलेशन निगरानी और रिले सुरक्षा सहित अनुप्रयोगों के लिए डिज़ाइन किया गया है। उत्पाद 50 हर्ट्ज पावर सिस्टम और विभिन्न तटस्थ-बिंदु कॉन्फ़िगरेशन के लिए उपयुक्त है।
शून्य अनुक्रम सीटी करंट ट्रांसफार्मर डोनट प्रकार की तलाश करने वाले खरीदारों के लिए, मॉडल का चयन करने से पहले विद्युत सिद्धांत और भौतिक निर्माण दोनों को समझना महत्वपूर्ण है।
डोनट टाइप जीरो सीक्वेंस सीटी कैसे काम करती है?
ऑपरेटिंग सिद्धांत सीटी एपर्चर से गुजरने वाले कंडक्टरों के चुंबकीय संतुलन पर आधारित है। एक स्वस्थ तीन-चरण सर्किट में, धाराएं आम तौर पर एक-दूसरे को संतुलित करती हैं, इसलिए टोरॉयडल कोर के अंदर परिणामी चुंबकीय प्रवाह बहुत छोटा रहता है।
जब कोई इंसुलेशन विफलता या ज़मीन से रिसाव होता है, तो करंट का एक हिस्सा ज़मीन की ओर अनपेक्षित रास्ता अपनाता है। इसलिए वर्तमान संतुलन गड़बड़ा गया है। परिणामी अवशिष्ट चुंबकीय प्रवाह एक द्वितीयक सिग्नल उत्पन्न करता है जिसे सुरक्षा रिले, निगरानी उपकरण या अन्य नियंत्रण उपकरण में प्रेषित किया जा सकता है।
सरलीकृत पहचान प्रक्रिया को इस प्रकार समझा जा सकता है:
- चरण कंडक्टर टोरॉयडल सीटी कोर से गुजरते हैं।
- सीटी लगातार संयुक्त चुंबकीय क्षेत्र को महसूस करता है।
- एक धारा असंतुलन शून्य अनुक्रम धारा उत्पन्न करता है।
- द्वितीयक वाइंडिंग एक संगत विद्युत संकेत उत्पन्न करती है।
- सुरक्षा प्रणाली सिग्नल का मूल्यांकन करती है।
- यदि पूर्व निर्धारित सुरक्षा सीमा पार हो गई है, तो रिले अलार्म या सर्किट रुकावट शुरू कर सकता है।
यह व्यवस्था प्रत्येक व्यक्तिगत कंडक्टर पर पारंपरिक सीटी की आवश्यकता के बिना अपेक्षाकृत छोटे अवशिष्ट धाराओं का पता लगाने के लिए एक व्यावहारिक विधि प्रदान करती है।
मुख्य निर्माण विशेषताएँ क्या हैं?
डोनट प्रकार शून्य अनुक्रम सीटी का प्रदर्शन इसके चुंबकीय कोर, वाइंडिंग, इन्सुलेशन सिस्टम, बाड़े और विनिर्माण सटीकता पर दृढ़ता से निर्भर करता है। XiFa का कहना है कि उसका उत्पाद उपयोग करता हैऑक्सीजन मुक्त तांबा तामचीनी तारचुंबकीय कोर के लिए घुमावदार और उच्च पारगम्यता सिलिकॉन स्टील शीट के लिए। इन सामग्री विकल्पों का उद्देश्य विद्युत चालकता, यांत्रिक शक्ति और छोटे शून्य अनुक्रम धाराओं के प्रति संवेदनशीलता का समर्थन करना है।

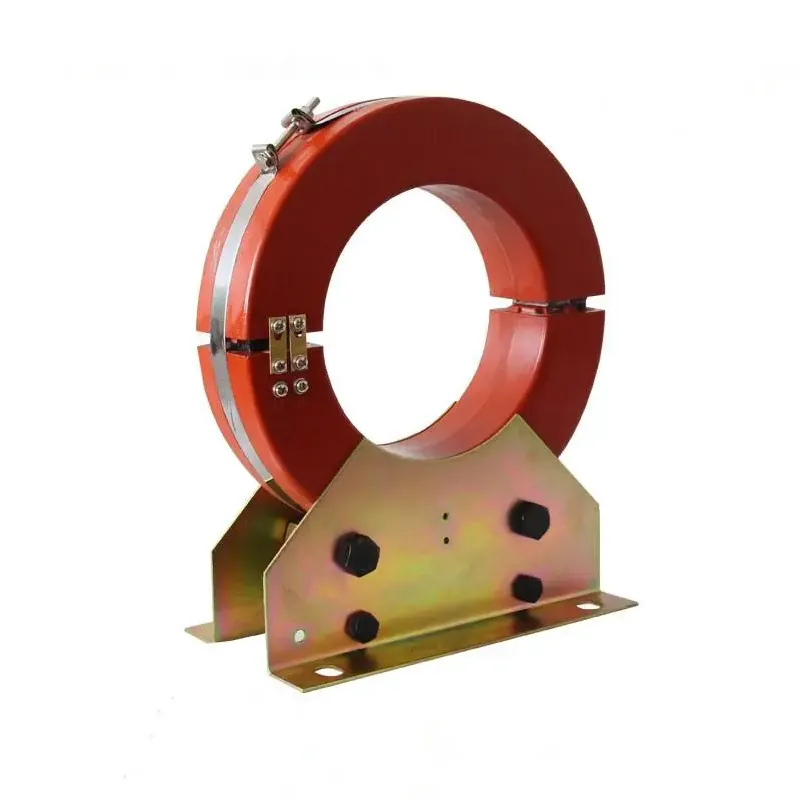

टोरॉयडल चुंबकीय कोर
गोलाकार कोर कंडक्टरों के चारों ओर एक बंद चुंबकीय पथ बनाता है। उच्च चुंबकीय पारगम्यता सीटी को अपेक्षाकृत छोटे अवशिष्ट धाराओं पर प्रभावी ढंग से प्रतिक्रिया करने में मदद करती है।
द्वितीयक वाइंडिंग
द्वितीयक वाइंडिंग पहचाने गए चुंबकीय प्रवाह को सुरक्षा और निगरानी उपकरण के लिए उपयोग करने योग्य विद्युत सिग्नल में परिवर्तित करती है। वाइंडिंग की गुणवत्ता सीधे सिग्नल की स्थिरता और दीर्घकालिक विश्वसनीयता को प्रभावित करती है।
इन्सुलेशन और एनकैप्सुलेशन
उत्पाद संरचना में एपॉक्सी राल या सिलिकॉन रबर हाउसिंग शामिल हो सकती है। इस तरह की सुरक्षा नमी और पर्यावरणीय प्रदूषण के प्रति प्रतिरोध को बेहतर बनाने में मदद करती है, जो विद्युत वितरण वातावरण में विशेष रूप से महत्वपूर्ण है।
सॉलिड-कोर और स्प्लिट-कोर विकल्प
स्थापना आवश्यकताएँ भिन्न हो सकती हैं। सॉलिड-कोर डिज़ाइनों में आम तौर पर कनेक्शन से पहले केबल को सीटी के माध्यम से पारित करने की आवश्यकता होती है, जबकि स्प्लिट-कोर कॉन्फ़िगरेशन रेट्रोफिट परियोजनाओं के लिए उपयोगी हो सकता है जहां मौजूदा कंडक्टरों को डिस्कनेक्ट करना अवांछनीय है।
खरीदारों को किन तकनीकी विशिष्टताओं पर विचार करना चाहिए?
सीटी का चयन कभी भी केवल भौतिक व्यास पर निर्भर नहीं होना चाहिए। विद्युत अनुकूलता, रिले आवश्यकताएँ, कंडक्टर व्यवस्था और स्थापना स्थितियों सभी का एक साथ मूल्यांकन किया जाना चाहिए।
| पैरामीटर | संदर्भ सूचना | यह क्यों मायने रखती है |
|---|---|---|
| सीटी प्रकार | टोरोइडल/डोनट प्रकार | संवेदन संरचना और स्थापना विधि निर्धारित करता है |
| आवृत्ति | 50 हर्ट्ज | इच्छित विद्युत प्रणाली के लिए उपयुक्तता सुनिश्चित करता है |
| मुख्य विकल्प | एलएक्सके-Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, Φ240 | विभिन्न भौतिक एपर्चर विकल्प प्रदान करता है |
| रिले प्रकार | डीडी11/60, डीडी1/60 | सुरक्षा प्रणाली के साथ सीटी का मिलान करने में मदद करता है |
| कनेक्शन विधि | श्रृंखला/समानांतर | लागू कॉन्फ़िगरेशन को प्रभावित करता है |
| प्राथमिक धारा | लगभग। सूचीबद्ध विन्यास में 2.4-6 ए | इच्छित सुरक्षा व्यवस्था के साथ मिलान किया जाना चाहिए |
निर्माता के प्रकाशित विनिर्देशों में विभिन्न रिले, कनेक्शन, स्केल-वैल्यू और प्राथमिक-वर्तमान संयोजनों के साथ Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 और Φ240 संस्करण सहित कई LXK मॉडल सूचीबद्ध हैं। ऑर्डर देने से पहले खरीदारों को निर्माता के साथ सटीक कॉन्फ़िगरेशन की पुष्टि करनी चाहिए।
शून्य अनुक्रम सीटी आमतौर पर कहाँ उपयोग की जाती है?
अवशिष्ट धारा का पता लगाने की क्षमता इस प्रकार की सीटी को विद्युत सुरक्षा अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोगी बनाती है। इसे सुरक्षा प्रणालियों में एकीकृत किया जा सकता है जहां रिसाव या जमीनी खराबी का शीघ्र पता लगाना महत्वपूर्ण है।
- ग्राउंड-फ़ॉल्ट सुरक्षा:जमीन पर दोषों से जुड़े अवशिष्ट करंट का पता लगाता है।
- रिसाव-वर्तमान निगरानी:असामान्य वर्तमान पथों की पहचान करने में सहायता करता है।
- इन्सुलेशन निगरानी:बिगड़ती इन्सुलेशन स्थितियों की पहचान का समर्थन करता है।
- विद्युत वितरण प्रणाली:सुरक्षा रिले के लिए अवशिष्ट-वर्तमान जानकारी प्रदान करता है।
- स्मार्ट ग्रिड:बुद्धिमान निगरानी और सुरक्षा प्रणालियों में एकीकृत किया जा सकता है।
- औद्योगिक उपकरण:उन विद्युत उपकरणों की निगरानी में मदद करता है जहां निरंतर दोष का पता लगाने की आवश्यकता होती है।
- विद्युत नेटवर्क का निर्माण:विद्युत सुरक्षा और वितरण सुरक्षा का समर्थन करता है।
- रेल पारगमन प्रणाली:विशेष विद्युत निगरानी प्रणालियों में शामिल किया जा सकता है।
XiFa अपने शून्य अनुक्रम CT उत्पादों के लिए अनुप्रयोग क्षेत्रों के बीच विशेष रूप से स्मार्ट ग्रिड, रेल पारगमन, विद्युत प्रणालियों के निर्माण और औद्योगिक उपकरण निगरानी की पहचान करता है।
आपको सही शून्य अनुक्रम सीटी का चयन कैसे करना चाहिए?
खरीद टीमों के लिए, सही मॉडल का चयन करने में केवल सबसे बड़े उपलब्ध कोर को चुनने से कहीं अधिक शामिल है। एक व्यवस्थित मूल्यांकन संगतता समस्याओं को कम कर सकता है और स्थापना दक्षता में सुधार कर सकता है।
- केबल व्यवस्था की जाँच करें.सीटी एपर्चर से गुजरने वाले कंडक्टरों की संख्या और व्यवस्था की पुष्टि करें।
- आवश्यक एपर्चर को मापें.सुनिश्चित करें कि आंतरिक व्यास मौजूदा केबलों के लिए पर्याप्त निकासी प्रदान करता है।
- सुरक्षा रिले की पुष्टि करें.सीटी आउटपुट और रिले विशेषताएँ संगत होनी चाहिए।
- विद्युत व्यवस्था का सत्यापन करें।आवृत्ति, तटस्थ कॉन्फ़िगरेशन, ग्राउंडिंग विधि और अन्य सिस्टम आवश्यकताओं की जाँच करें।
- स्थापना परिवेश का मूल्यांकन करें.नमी, प्रदूषण, तापमान और उपलब्ध स्थापना स्थान उपयुक्त निर्माण को प्रभावित कर सकते हैं।
- रेट्रोफ़िट आवश्यकताओं पर विचार करें.जब मौजूदा केबलों को आसानी से डिस्कनेक्ट नहीं किया जा सकता है तो स्प्लिट-कोर डिज़ाइन अधिक सुविधा प्रदान कर सकते हैं।
- निर्माता की गुणवत्ता की समीक्षा करें.थोक खरीद से पहले कोर सामग्री, घुमावदार सामग्री, इन्सुलेशन, परीक्षण प्रक्रियाएं और विनिर्माण स्थिरता पर विचार किया जाना चाहिए।
चीन के निर्माता या आपूर्तिकर्ता से सोर्सिंग करने वाले अंतरराष्ट्रीय खरीदारों के लिए, खरीदारी से पहले तकनीकी दस्तावेज और मॉडल की पुष्टि प्राप्त की जानी चाहिए। यह विशेष रूप से महत्वपूर्ण है जब सीटी को एक बड़ी सुरक्षा प्रणाली में एकीकृत किया जाएगा।
मुख्य लाभ क्या हैं?
एक उचित रूप से चयनित डोनट प्रकार शून्य अनुक्रम सीटी विद्युत सुरक्षा प्रणालियों के लिए कई व्यावहारिक लाभ प्रदान कर सकता है:
- उच्च संवेदनशीलता:एक उपयुक्त चुंबकीय कोर छोटी अवशिष्ट धाराओं का पता लगाने में मदद कर सकता है।
- कॉम्पैक्ट संरचना:टोरॉयडल कॉन्फ़िगरेशन मौजूदा कंडक्टरों के आसपास कुशलतापूर्वक फिट हो सकता है।
- गैर-घुसपैठ संवेदन:प्राथमिक वाइंडिंग को सर्किट के साथ श्रृंखला में रखे बिना करंट का पता लगाया जाता है।
- सुरक्षा एकीकरण:माध्यमिक सिग्नलों को सुरक्षा रिले और निगरानी उपकरणों से जोड़ा जा सकता है।
- लचीली स्थापना:उपलब्ध निर्माण विकल्प विभिन्न स्थापना परिदृश्यों को समायोजित कर सकते हैं।
- विस्तृत अनुप्रयोग सीमा:औद्योगिक, वाणिज्यिक, बुनियादी ढांचे और बिजली वितरण वातावरण के लिए उपयुक्त।
XiFa का उत्पाद डिज़ाइन एक टोरॉयडल कोर को एक माध्यमिक वाइंडिंग और सुरक्षात्मक आवास के साथ जोड़ता है, जबकि घोषित सामग्री चयन चालकता, यांत्रिक शक्ति और चुंबकीय संवेदनशीलता पर जोर देता है।
जीरो सीक्वेंस सीटी करंट ट्रांसफार्मर डोनट प्रकार के बारे में अक्सर पूछे जाने वाले प्रश्न
जीरो सीक्वेंस सीटी करंट ट्रांसफार्मर डोनट टाइप का उपयोग किसके लिए किया जाता है?
इसका उपयोग मुख्य रूप से ग्राउंड दोष, रिसाव धाराओं और इन्सुलेशन समस्याओं के कारण शून्य अनुक्रम या अवशिष्ट वर्तमान का पता लगाने के लिए किया जाता है। परिणामी सिग्नल को सुरक्षा रिले या निगरानी उपकरण को आपूर्ति की जा सकती है।
डोनट प्रकार की सीटी जमीनी खराबी का पता कैसे लगाती है?
कंडक्टर टोरॉयडल कोर से होकर गुजरते हैं। संतुलित परिस्थितियों में, उनका चुंबकीय प्रभाव काफी हद तक रद्द हो जाता है। ग्राउंड फॉल्ट एक असंतुलन पैदा करता है, जिससे अवशिष्ट चुंबकीय प्रवाह उत्पन्न होता है जिसे सीटी एक माध्यमिक विद्युत संकेत में परिवर्तित कर देता है।
कौन से कोर आकार उपलब्ध हैं?
संदर्भित XiFa उत्पाद जानकारी में Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 और Φ240 कॉन्फ़िगरेशन के साथ LXK मॉडल सूचीबद्ध हैं। चयनित मॉडल और सुरक्षा एप्लिकेशन के अनुसार सटीक विशिष्टताओं को सत्यापित किया जाना चाहिए।
क्या रेट्रोफ़िट परियोजनाओं के लिए शून्य अनुक्रम सीटी का उपयोग किया जा सकता है?
हाँ। सॉलिड-कोर और स्प्लिट-कोर संरचनाएं अलग-अलग स्थापना आवश्यकताओं को पूरा करती हैं। स्प्लिट-कोर डिज़ाइन फायदेमंद हो सकता है जहां इंस्टॉलेशन के दौरान मौजूदा केबलों को डिस्कनेक्ट नहीं किया जा सकता है।
कोटेशन का अनुरोध करते समय मुझे क्या प्रदान करना चाहिए?
खरीद टीमों को आदर्श रूप से आवश्यक कोर एपर्चर, सिस्टम आवृत्ति, कंडक्टर व्यवस्था, रिले मॉडल, कनेक्शन विधि, प्राथमिक-वर्तमान आवश्यकताएं, स्थापना वातावरण और मात्रा प्रदान करनी चाहिए। ये विवरण प्रदान करने से चीन के निर्माता या आपूर्तिकर्ता को अधिक कुशलता से संगत कॉन्फ़िगरेशन की अनुशंसा करने में मदद मिलती है।
निष्कर्ष
A शून्य अनुक्रम सीटी वर्तमान ट्रांसफार्मर डोनट प्रकारअवशिष्ट-वर्तमान का पता लगाने के लिए एक केंद्रित और व्यावहारिक दृष्टिकोण प्रदान करता है, जो इसे ग्राउंड-फॉल्ट सुरक्षा, रिसाव निगरानी, इन्सुलेशन पर्यवेक्षण और बुद्धिमान विद्युत सुरक्षा के लिए मूल्यवान बनाता है। इसका टोरॉयडल कोर, सेकेंडरी वाइंडिंग, इन्सुलेशन संरचना और इंस्टॉलेशन कॉन्फ़िगरेशन सभी सिस्टम प्रदर्शन को प्रभावित करते हैं। XiFa की प्रकाशित उत्पाद जानकारी उच्च-पारगम्यता सिलिकॉन स्टील, ऑक्सीजन मुक्त तांबे के तामचीनी तार, कई LXK कोर आकार और 50 हर्ट्ज बिजली प्रणालियों के साथ संगतता पर प्रकाश डालती है।
यदि आप किसी विश्वसनीय सोर्सिंग कर रहे हैंशून्य अनुक्रम सीटी वर्तमान ट्रांसफार्मर डोनट प्रकारएक नई बिजली वितरण परियोजना, सुरक्षा प्रणाली, या रेट्रोफ़िट एप्लिकेशन के लिए,हमसे संपर्क करेंआपकी तकनीकी आवश्यकताओं, मॉडल चयन और उद्धरण पर चर्चा करने के लिए XiFa पर। अपने सिस्टम पैरामीटर पहले से उपलब्ध कराने से उत्पाद मिलान और खरीद में तेजी लाने में मदद मिल सकती है।
