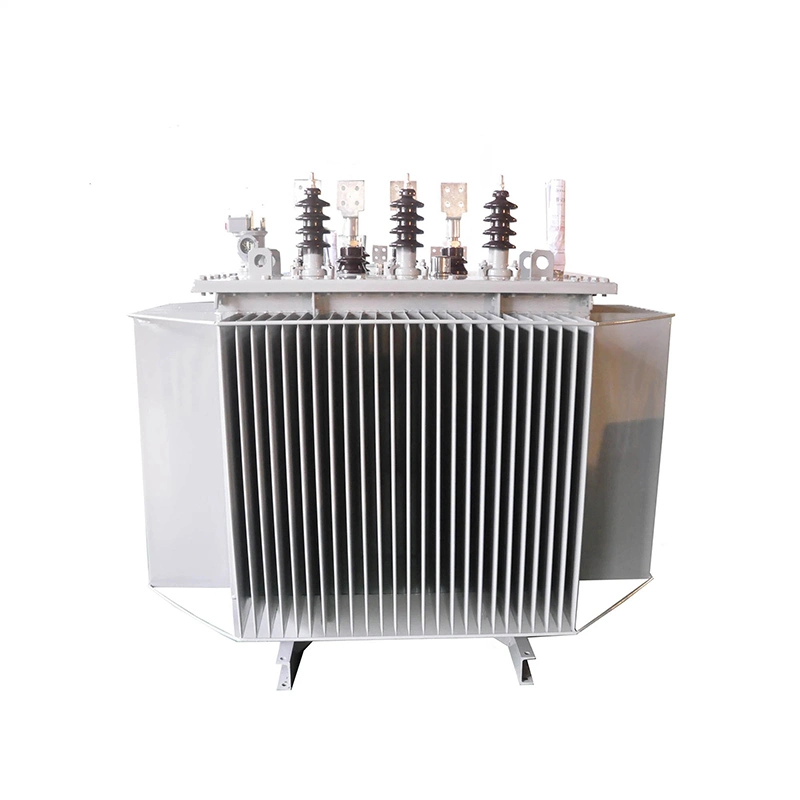

22kv पावर ट्रांसफार्मर 1000kva तेल में डूबा हुआ

22kv पावर ट्रांसफार्मर 1000kva तेल में डूबा हुआ कोर उच्च चुंबकीय अवशोषण अनाज उन्मुख कोल्ड रोल्ड फेराइट चुंबकीय कोर से बना है। कोर लेमिनेटेड कोर की पूरी तरह से झुकी हुई संयुक्त संरचना के साथ है। कोर कॉलम में एक बहुस्तरीय चरणबद्ध गोलाकार क्रॉस सेक्शन होता है, और योक और कोर का क्रॉस सेक्शन समान होता है।

22kv पावर ट्रांसफार्मर 1000kva तेल डूबे हुए एक तेल डूबा हुआ तेल टैंक है जो लहरदार दीवारों से बना है। आंतरिक भाग को धूल-रोधी पेंट से लेपित किया गया है और पेंट की परत मजबूत है। वेवी हीट सिंक में शीतलन प्रभाव होता है और इसकी कठोरता पर्यावरणीय तापमान विनियमन के कारण ट्रांसफार्मर तेल के वजन में परिवर्तन की भरपाई कर सकती है।

इसलिए, सीलबंद ट्रांसफार्मर में तेल भंडार नहीं होता है, जिससे ट्रांसफार्मर की समग्र सापेक्ष ऊंचाई कम हो जाती है। जब 22kv पावर ट्रांसफार्मर 1000kva तेल डूबे हुए पैक किया जाता है, तो वैक्यूम तेल भरने की प्रसंस्करण तकनीक को अपनाया जाता है, जिससे ट्रांसफार्मर में नमी पूरी तरह से निकल जाती है, और ट्रांसफार्मर का तेल हवा के संपर्क में नहीं आता है।

यह प्रभावी रूप से पानी और ऑक्सीजन को ट्रांसफार्मर में प्रवेश करने से रोकता है और ट्रांसफार्मर का इन्सुलेशन लगातार खराब होने का कारण बनता है। ट्रांसफार्मर का तेल पुराना होने की संभावना है, इसलिए नियमित तेल नमूना परीक्षण करने की कोई आवश्यकता नहीं है।

22kv पावर ट्रांसफार्मर 1000kva तेल में डूबे तकनीकी पैरामीटर:

22kv पावर ट्रांसफार्मर 1000kva तेल के लोहे के कोर को ग्राउंडेड क्यों किया जाता है?

जब एक पावर ट्रांसफार्मर सामान्य रूप से काम कर रहा होता है, तो लोहे के कोर में एक विश्वसनीय ग्राउंडिंग पॉइंट होना चाहिए। ग्राउंडिंग के बिना, लोहे की कोर और जमीन के बीच फ्लोटिंग वोल्टेज लोहे की कोर और जमीन के बीच रुक-रुक कर ब्रेकडाउन डिस्चार्ज का कारण बनेगा। एक बार जब लौह कोर को केवल एक बिंदु पर जमींदोज कर दिया जाता है, तो लौह कोर पर तैरती क्षमता बनने की संभावना समाप्त हो जाती है। हालाँकि, जब लोहे के कोर में एक से अधिक ग्राउंडिंग बिंदु होते हैं, तो लोहे के कोर के बीच असमान क्षमता ग्राउंडिंग बिंदुओं के बीच एक परिसंचारी धारा का निर्माण करेगी, जिससे लोहे के कोर के कई ग्राउंडिंग बिंदुओं पर ओवरहीटिंग हो जाएगी। इससे बहु-बिंदु ग्राउंडिंग दोष हो सकता है, जहां लोहे का कोर छोटा हो जाता है, जिसके परिणामस्वरूप लोहे की हानि बढ़ जाती है, जो ट्रांसफार्मर के प्रदर्शन और सामान्य संचालन को गंभीर रूप से प्रभावित करती है, और भारी गैस क्रिया के कारण ट्रिप भी हो सकती है।

जले हुए और पिघले हुए स्थानीय लोहे के कोर से लोहे के चिप्स के बीच शॉर्ट सर्किट हो सकता है, जिससे लोहे का नुकसान बढ़ सकता है और ट्रांसफार्मर के प्रदर्शन और सामान्य संचालन पर गंभीर प्रभाव पड़ सकता है, जिससे मरम्मत के लिए लोहे के कोर की सिलिकॉन स्टील शीट को बदलने की आवश्यकता होती है। इसलिए, 22kv पावर ट्रांसफार्मर 1000kva तेल में डूबे हुए को एकाधिक ग्राउंडिंग पॉइंट रखने की अनुमति नहीं है; इसमें केवल एक ही ग्राउंडिंग पॉइंट हो सकता है और होना भी चाहिए।
