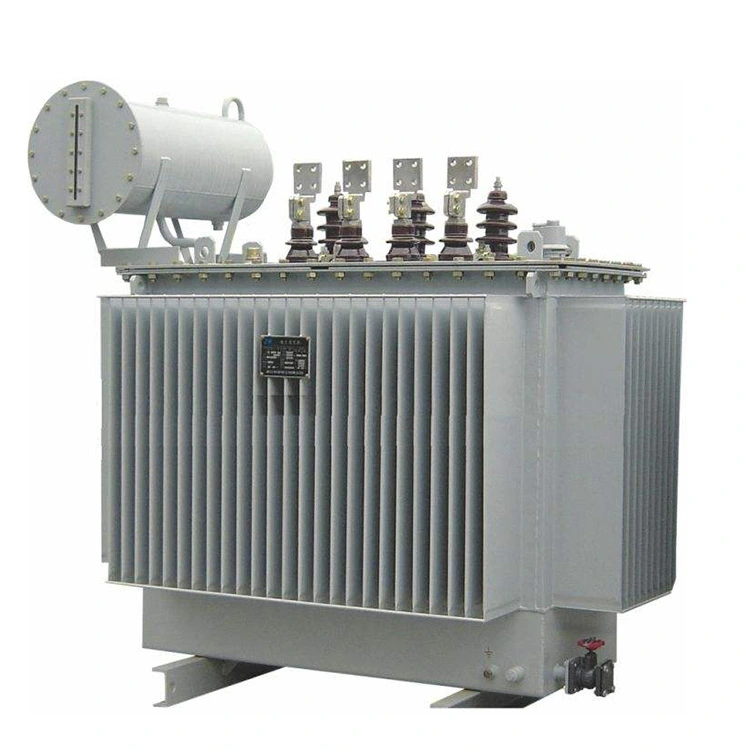

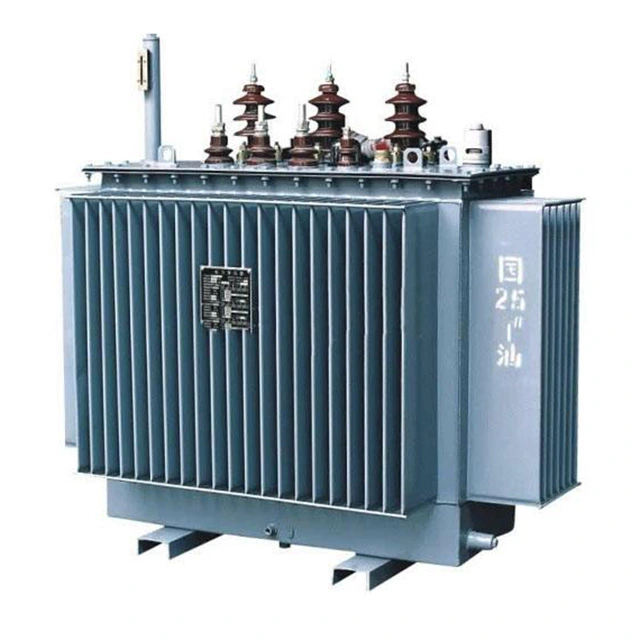

इलेक्ट्रिक 3 फेज़ 10kv 400kva पावर ट्रांसफार्मर

इलेक्ट्रिक 3 फेज़ 10kv 400kva पावर ट्रांसफार्मर मुख्य रूप से कोर, वाइंडिंग्स, ऑयल टैंक, कूलिंग डिवाइस और प्रोटेक्शन डिवाइस जैसे घटकों से बना है। सभी कोर एक कोर प्रकार की संरचना को अपनाते हैं, और आमतौर पर कोर प्रकार की संरचना ओवरलैपिंग असेंबली प्रक्रिया का उपयोग करती है। वाइंडिंग्स तीन चरण बिजली ट्रांसफार्मर का सर्किट हिस्सा हैं।

3 चरण 10kv 400kva पावर ट्रांसफार्मर के उच्च और निम्न वोल्टेज बुशिंग कंडक्टर युक्त चीनी मिट्टी के इंसुलेटेड ट्यूब हैं। इनका उपयोग ट्रांसफार्मर की प्राथमिक और द्वितीयक वाइंडिंग के कनेक्शन और लीड-आउट सिरों को ठीक करने और इन्सुलेट करने के लिए किया जाता है।

तेल टैंक एक टैंक बॉडी, एक टैंक कवर, एक गर्मी अपव्यय उपकरण और एक तेल निर्वहन वाल्व से बना है। इसका मुख्य कार्य ट्रांसफार्मर को संपूर्ण रूप से एकीकृत करना और ताप अपव्यय प्रदान करना है। अंदर वाइंडिंग्स, एक कोर और ट्रांसफार्मर तेल हैं।

3 चरण 10kv 400kva पावर ट्रांसफार्मर के तेल में न केवल शीतलन और गर्मी अपव्यय को प्रसारित करने का कार्य होता है, बल्कि एक इन्सुलेट प्रभाव भी होता है। वाइंडिंग्स और टैंक बॉडी (टैंक की दीवारें और टैंक तल) के बीच एक निश्चित दूरी होती है, जो टैंक में तेल की इन्सुलेट परत द्वारा अलग की जाती है।

विस्फोट रोधी पाइप, इसका कार्य ईंधन टैंक में विस्फोट दुर्घटनाओं को रोकना है। ट्रांसफार्मर के आउटपुट वोल्टेज को समायोजित करने के लिए ट्रांसफार्मर की वाइंडिंग में घुमावों की संख्या को बदलने के लिए टैप चेंजर का उपयोग किया जाता है। 3 चरण 10kv 400kva पावर ट्रांसफार्मर द्वारा वोल्टेज को नियंत्रित करने की विधि इसकी वाइंडिंग में से एक पर टैप सेट करना, वाइंडिंग में घुमावों के एक हिस्से को हटाना या जोड़ना है, जिससे घुमावों की संख्या बदल जाती है और वोल्टेज अनुपात को बदलने का उद्देश्य प्राप्त होता है।

तकनीकी मापदण्ड:

प्रश्न: 3 चरण 10kv 400kva पावर ट्रांसफार्मर का कोर गर्मी को कैसे नष्ट करता है?

ए: ट्रांसफार्मर के सामान्य संचालन के दौरान, कोर लोहे के नुकसान के कारण गर्मी उत्पन्न करता है। कोर का वजन और आयतन जितना अधिक होगा, वह उतनी ही अधिक गर्मी पैदा करेगा। 95 डिग्री से ऊपर ट्रांसफार्मर के तेल का तापमान पुराना होने का खतरा होता है, इसलिए कोर की सतह का तापमान जितना संभव हो सके इस तापमान से नीचे रखा जाना चाहिए। इसके लिए कोर की गर्मी को जल्दी से खत्म करने के लिए कोर की गर्मी अपव्यय संरचना की आवश्यकता होती है। ऊष्मा अपव्यय संरचना मुख्य रूप से कोर की ऊष्मा अपव्यय सतह को बढ़ाने के लिए है। कोर के ताप अपव्यय में मुख्य रूप से तेल चैनल ताप अपव्यय और कोर के वायु चैनल ताप अपव्यय शामिल हैं।

बड़ी क्षमता वाले तेल में डूबे ट्रांसफार्मर में, गर्मी अपव्यय प्रभाव को बढ़ाने के लिए अक्सर तेल चैनल को कोर के लेमिनेशन के बीच सेट किया जाता है। तेल चैनल दो प्रकार के होते हैं: एक सिलिकॉन स्टील शीट के समानांतर होता है, और दूसरा स्टील शीट के लंबवत होता है। बाद की व्यवस्था में बेहतर गर्मी अपव्यय प्रभाव होता है, लेकिन संरचना अधिक जटिल होती है।

शुष्क प्रकार के ट्रांसफार्मर में, कोर हवा से ठंडा होता है। यह सुनिश्चित करने के लिए कि कोर तापमान स्वीकार्य मूल्य से अधिक न हो, वायु चैनल अक्सर लोहे के कोर कॉलम और योक में स्थापित किए जाते हैं।
