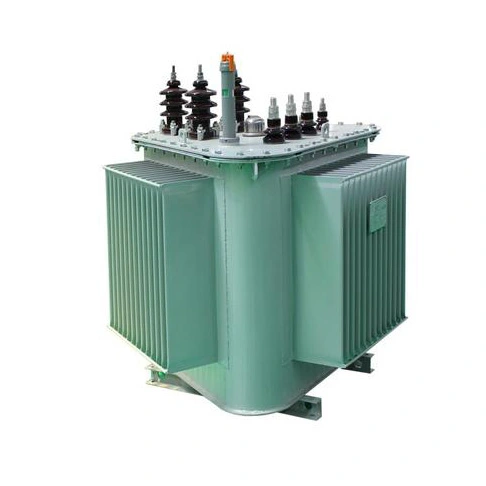

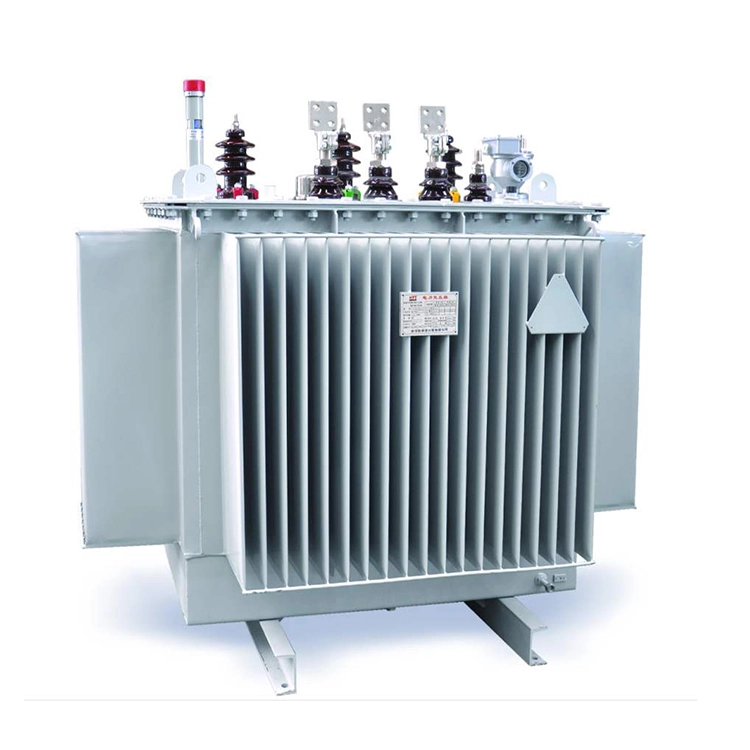

पावर ट्रांसफार्मर 200kva 15kv से 0.4kv

पावर ट्रांसफार्मर 200kva 15kv से 0.4kv एक प्रकार का पावर ट्रांसफार्मर है जिसकी रेटेड क्षमता 200 kva, 15 kv का इनपुट वोल्टेज और 0.4 kv का आउटपुट वोल्टेज है।

हमारी कंपनी उच्च चुंबकीय चालकता उन्मुख सिलिकॉन स्टील का उपयोग करती है, जिसे आगे उच्च गुणवत्ता वाले कोल्ड रोल्ड सिलिकॉन स्टील शीट में संसाधित किया जाता है और फिर एक साथ रखा जाता है। वाइंडिंग कॉइल्स और नई इन्सुलेशन सामग्री और प्रक्रियाओं के लिए फ़ॉइल का उपयोग करते हुए, 200kva 15kv से 0.4kv के पावर ट्रांसफार्मर में उच्च तापमान प्रतिरोध, शॉक प्रतिरोध और पूरी तरह से सीलबंद संरचना डिज़ाइन की सुविधा होती है।

पूरी तरह से सील संरचना का डिज़ाइन स्थिर ट्रांसफार्मर तेल की गुणवत्ता सुनिश्चित करता है, रखरखाव चक्र का विस्तार करता है, और साथ ही, नालीदार शीट प्रकार हीट सिंक से बना समग्र तेल टैंक फॉस्फेटिंग और मल्टी लेयर एंटी जंग छिड़काव प्रक्रियाओं का उपयोग करके उत्पादित किया जाता है, जिसमें उत्कृष्ट मौसम प्रतिरोध होता है।

पावर ट्रांसफार्मर 200kva गुणा 15kv से 0.4kv का कनेक्शन समूह Dyn11 है, जो पावर ग्रिड पर हार्मोनिक्स के प्रभाव को कम करता है और बिजली आपूर्ति की गुणवत्ता में सुधार करता है।

तकनीकी मापदण्ड:

प्रश्न: 200kva गुणा 15kv से 0.4kv के ट्रांसफार्मर को फैक्ट्री छोड़ने से पहले किन निरीक्षण मदों से गुजरना चाहिए?

उत्तर: ट्रांसफार्मर के स्थिर और कुशल संचालन को सुनिश्चित करने के लिए, ट्रांसफार्मर के निर्माण से पहले उस पर परीक्षणों की एक श्रृंखला आयोजित की जाएगी। डीसी प्रतिरोध परीक्षण के लिए, उच्च और निम्न वोल्टेज के तीन चरण वाइंडिंग के डीसी प्रतिरोध को मापें, तीन चरण संतुलन दर की जांच करें, और टूटे तारों और खराब सोल्डरिंग की समस्या का निवारण करें। वोल्टेज अनुपात परीक्षण के लिए, वास्तविक 15kV/0.4kV अनुपात मापें, नल की स्थिति की सटीकता की पुष्टि करें और घुमावों की संख्या में कोई त्रुटि नहीं है। इन्सुलेशन प्रतिरोध परीक्षण के लिए, उच्च और निम्न वोल्टेज और उच्च और निम्न वोल्टेज और जमीन के बीच इन्सुलेशन को मापने के लिए एक मल्टी फ़ंक्शन मीटर का उपयोग करें, और निर्धारित करें कि इन्सुलेशन योग्य है या नहीं। पावर फ्रीक्वेंसी झेलने वाला वोल्टेज परीक्षण इन्सुलेशन ताकत आदि का आकलन करने के लिए जमीन पर उच्च और निम्न वोल्टेज के बीच, जमीन पर कम वोल्टेज के बीच, और उच्च और निम्न वोल्टेज के बीच वोल्टेज झेलने वाले परीक्षण से गुजरता है।

प्रश्न: नए स्थापित या अधिक क्षमता वाले 200kva गुणा 15kv से 0.4kv के विद्युत ट्रांसफार्मरों को चालू करने से पहले उन पर आवेग समापन परीक्षण करना क्यों आवश्यक है?

ए: पावर ग्रिड में नो लोड ट्रांसफार्मर को हटाने से ओवर वोल्टेज चालू हो जाएगा। एक छोटे वर्तमान ग्राउंडिंग सिस्टम में, इस ओवर वोल्टेज का आयाम रेटेड चरण वोल्टेज से 3 से 4 गुना तक पहुंच सकता है; एक बड़े ग्राउंडिंग सिस्टम में, परिचालन ओवर वोल्टेज का आयाम रेटेड चरण वोल्टेज के 3 गुना तक भी पहुंच सकता है। इसलिए, यह जांचने के लिए कि क्या ट्रांसफार्मर का इन्सुलेशन ऑपरेशन के दौरान रेटेड वोल्टेज और परिचालन ओवर वोल्टेज का सामना कर सकता है, 200kva x 15kv से 0.4kv के पावर ट्रांसफार्मर को चालू करने से पहले कई आवेग समापन परीक्षण आयोजित किए जाने चाहिए।

इसके अलावा, जब नो-लोड ट्रांसफार्मर को परिचालन में लाया जाता है, तो एक उत्तेजना वृद्धि धारा उत्पन्न होगी, जिसका मान रेटेड धारा से 6 से 8 गुना तक पहुंच सकता है। चूंकि उत्तेजना वृद्धि धारा एक बड़ा इलेक्ट्रोडायनामिक बल उत्पन्न करेगी, इसलिए 200kva 15kv से 0.4kv तक के बिजली ट्रांसफार्मर की यांत्रिक शक्ति पर विचार करने के लिए आवेग समापन परीक्षण आयोजित करना भी एक प्रभावी उपाय है और क्या रिले सुरक्षा में खराबी होगी।
