वैक्यूम सर्किट ब्रेकर (वीसीबी) क्या है और यह कैसे काम करता है

A वैक्यूम सर्किट ब्रेकर (वीसीबी)मध्यम-वोल्टेज बिजली प्रणालियों में सबसे विश्वसनीय और व्यापक रूप से उपयोग किए जाने वाले स्विचिंग उपकरणों में से एक है। आर्क-बुझाने वाले माध्यम के रूप में वैक्यूम का उपयोग करके, वीसीबी बेहतर इन्सुलेशन प्रदर्शन, लंबी सेवा जीवन, न्यूनतम रखरखाव, प्रदान करते हैं। और उत्कृष्ट पर्यावरणीय अनुकूलता।

इस गहन मार्गदर्शिका में, हम बताएंगेवैक्यूम सर्किट ब्रेकर क्या है, यह काम किस प्रकार करता है, इसकाज़रूरी भाग, अन्य सर्किट ब्रेकरों की तुलना में लाभ, औरविशिष्ट अनुप्रयोग. यह लेख इंजीनियरों की मदद के लिए बनाया गया है, ईपीसी ठेकेदार, और बिजली प्रणाली निर्णय-निर्माता स्पष्ट रूप से समझते हैं कि वीसीबी आधुनिक विद्युत नेटवर्क में पसंदीदा विकल्प क्यों बन गए हैं।

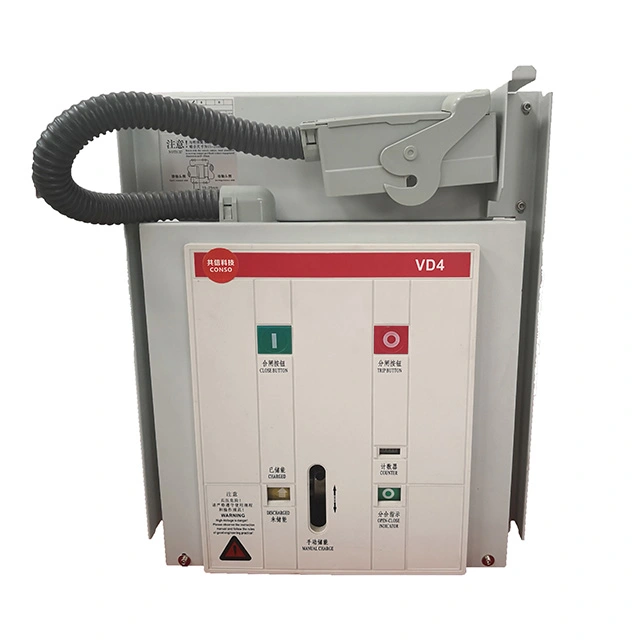

Vacuum Circuit Breaker VCB

विषयसूची


1. वैक्यूम सर्किट ब्रेकर क्या है?

A वैक्यूम सर्किट ब्रेकर (वीसीबी)एक प्रकार का विद्युत स्विचगियर है जिसे विद्युत सर्किट को बाधित करके सुरक्षित रखने के लिए डिज़ाइन किया गया है सामान्य और दोष स्थितियों के तहत वर्तमान प्रवाह। तेल या गैस सर्किट ब्रेकर के विपरीत, एक वीसीबी का उपयोग करता हैउच्च निर्वात वातावरणचाप-शमन माध्यम के रूप में।

जब ब्रेकर के अंदर संपर्क अलग हो जाते हैं, तो उत्पन्न विद्युत चाप आयनीकरण योग्य की अनुपस्थिति के कारण वैक्यूम में जल्दी से बुझ जाता है कण. यह वैक्यूम सर्किट ब्रेकरों को आमतौर पर मध्यम-वोल्टेज रेंज के लिए बेहद कुशल और सुरक्षित बनाता है3.3 केवी से 36 केवी.


2. वैक्यूम सर्किट ब्रेकर कैसे काम करता है?

वैक्यूम सर्किट ब्रेकर का कार्य सिद्धांत किस पर आधारित है?निर्वात में ढांकता हुआ ताकत की तेजी से वसूली. जब कोई खराबी आती है, तो ब्रेकर तंत्र एक सीलबंद वैक्यूम इंटरप्टर के अंदर संपर्कों को अलग कर देता है।

चरण-दर-चरण कार्य प्रक्रिया

  1. सामान्य परिस्थितियों में, बंद संपर्कों से करंट प्रवाहित होता है।
  2. किसी खराबी के दौरान, सुरक्षा रिले एक ट्रिप सिग्नल भेजता है।
  3. ऑपरेटिंग तंत्र वैक्यूम इंटरप्रेटर के अंदर संपर्कों को खोलता है।
  4. एक चाप क्षण भर के लिए बनता है लेकिन निर्वात स्थितियों के कारण तेजी से बुझ जाता है।
  5. ढांकता हुआ ताकत लगभग तुरंत ठीक हो जाती है, जिससे पुन: प्रज्वलन को रोका जा सकता है।

यह कुशल आर्क विलुप्ति ही वह कारण है जिसके लिए वैक्यूम सर्किट ब्रेकर जाने जाते हैंउच्च तोड़ने की क्षमताऔरलंबी विद्युत सहनशक्ति.


3. वैक्यूम सर्किट ब्रेकर के मुख्य घटक

अवयव समारोह
वैक्यूम इंटरप्रेटर चाप को बुझाता है और धारा प्रवाह को बाधित करता है
स्थिर एवं गतिशील संपर्क विद्युत धारा का संचालन और अवरोधन करना
परिचालन तंत्र संपर्कों को खोलने और बंद करने के लिए यांत्रिक ऊर्जा प्रदान करता है
इन्सुलेशन संलग्नक विद्युत अलगाव और सुरक्षा सुनिश्चित करता है
नियंत्रण सर्किट ट्रिपिंग, समापन और सुरक्षा तर्क का प्रबंधन करता है

4. वैक्यूम सर्किट ब्रेकर के लाभ

  • लंबा यांत्रिक और विद्युत जीवन
  • न्यूनतम रखरखाव आवश्यकताएँ
  • उच्च विश्वसनीयता और सुरक्षा
  • आग या विस्फोट का कोई खतरा नहीं
  • पर्यावरण के अनुकूल (कोई तेल या एसएफ₆ गैस नहीं)
  • कॉम्पैक्ट और हल्का डिज़ाइन

पारंपरिक प्रौद्योगिकियों की तुलना में, वैक्यूम सर्किट ब्रेकर प्रदर्शन के लिए एक संतुलित समाधान प्रदान करते हैं, स्थिरता, और जीवनचक्र लागत।


5. वीसीबी बनाम एसएफ₆ बनाम ऑयल सर्किट ब्रेकर

विशेषता वी.सी.बी एसएफ₆ सीबी तेल सीबी
आर्क मीडियम वैक्यूम एसएफ₆ गैस तेल
रखरखाव बहुत कम मध्यम उच्च
पर्यावरणीय प्रभाव पर्यावरण के अनुकूल उच्च (ग्रीनहाउस गैस) प्रदूषण का खतरा
विशिष्ट वोल्टेज 36 केवी तक 800 केवी तक 33 केवी तक

6. वैक्यूम सर्किट ब्रेकर के अनुप्रयोग

वैक्यूम सर्किट ब्रेकर का व्यापक रूप से उपयोग किया जाता है:

  • विद्युत वितरण उपकेंद्र
  • औद्योगिक संयंत्र और कारखाने
  • व्यावसायिक भवन
  • नवीकरणीय ऊर्जा प्रणालियाँ
  • रेलवे और खनन अनुप्रयोग

निर्माताओं को पसंद हैXiFaपूरा करने के लिए डिज़ाइन किए गए वैक्यूम सर्किट ब्रेकर समाधान प्रदान करें अंतर्राष्ट्रीय मानक और विविध अनुप्रयोग आवश्यकताएँ।


7. सही वैक्यूम सर्किट ब्रेकर कैसे चुनें

वीसीबी का चयन करते समय निम्नलिखित कारकों पर विचार करें:

  • रेटेड वोल्टेज और करंट
  • शॉर्ट-सर्किट तोड़ने की क्षमता
  • स्थापना वातावरण
  • संचालन तंत्र प्रकार
  • आईईसी/एएनएसआई मानकों का अनुपालन

8. वीसीबी का रखरखाव और सेवा जीवन

वैक्यूम सर्किट ब्रेकर का सबसे बड़ा फायदा यह हैकम रखरखाव की मांग. चूंकि बदलने के लिए कोई तेल या गैस नहीं है, इसलिए नियमित निरीक्षण मुख्य रूप से यांत्रिक भागों और नियंत्रण सर्किट पर ध्यान केंद्रित करते हैं।

सामान्य परिचालन स्थितियों के तहत, एक वीसीबी का सेवा जीवन प्राप्त हो सकता है20-30 वर्ष.


9. अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: सर्किट ब्रेकरों में वैक्यूम का उपयोग क्यों किया जाता है?

वैक्यूम उत्कृष्ट ढांकता हुआ शक्ति और तेजी से चाप विलुप्त होने, सुरक्षित और विश्वसनीय रुकावट सुनिश्चित करता है।

Q2: क्या वैक्यूम सर्किट ब्रेकर पर्यावरण के अनुकूल हैं?

हाँ। वीसीबी तेल या एसएफ₆ गैस का उपयोग नहीं करते हैं, जो उन्हें सबसे पर्यावरण अनुकूल सर्किट ब्रेकर प्रौद्योगिकियों में से एक बनाता है।

Q3: वीसीबी के लिए कौन से वोल्टेज स्तर उपयुक्त हैं?

वैक्यूम सर्किट ब्रेकर मुख्य रूप से 36 केवी तक के मध्यम-वोल्टेज सिस्टम में उपयोग किए जाते हैं।

Q4: वीसीबी को कितनी बार रखरखाव की आवश्यकता होती है?

आमतौर पर, वीसीबी को हर कुछ वर्षों में आवधिक निरीक्षण के साथ न्यूनतम रखरखाव की आवश्यकता होती है।


यदि आप विश्वसनीय, कुशल और पर्यावरण के लिए जिम्मेदार वैक्यूम सर्किट ब्रेकर समाधान की तलाश में हैं,XiFaआधुनिक बिजली प्रणालियों के अनुरूप उत्पादों की एक विस्तृत श्रृंखला पेश करता है। करने के लिए स्वतंत्र महसूसहमसे संपर्क करेंअपने प्रोजेक्ट के लिए विशेषज्ञ सहायता, तकनीकी मार्गदर्शन और अनुकूलित समाधान प्राप्त करने के लिए।
