100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर

2006 में स्थापित, 20 वर्षों के तकनीकी संचय के साथ, वानजाउ Xifa इलेक्ट्रिक पावर इक्विपमेंट कं, लिमिटेड एक अग्रणी ट्रांसफार्मर विनिर्माण आधार बन गया है। हम प्रत्येक उत्पादन प्रक्रिया में लीन प्रोडक्शन की अवधारणा को लागू करते हैं ताकि यह सुनिश्चित किया जा सके कि उत्पाद प्रत्येक खरीदार की जरूरतों को पूरा कर सकें। हमारे कारखाने की वार्षिक उत्पादन मात्रा 5,000 इकाइयों तक है। हमारे पास कच्चे माल को संसाधित करने की क्षमता है, और 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर की लागत को अनुकूलित किया जा सकता है। इसलिए कीमत के मामले में हमें ज्यादा फायदा है।'

जांच भेजें

उत्पाद वर्णन

इस 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर की रेटेड क्षमता 100 केवीए है। प्राथमिक साइड वोल्टेज 13800V (डेल्टा कनेक्शन में) है, और सेकेंडरी साइड वोल्टेज 120/240V, 240/480V या अन्य अनुकूलन वोल्टेज हो सकता है। वितरण प्रणाली को कम वोल्टेज बिजली प्रदान करने के लिए इस ट्रांसफार्मर को तीन चरण पावर ग्रिड सिस्टम से जोड़ा जा सकता है।

उच्च वोल्टेज पोर्सिलेन बुशिंग का उपयोग करते हुए, 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर के प्राथमिक पक्ष में डबल बुशिंग हैं, और द्वितीयक पक्ष में तीन बुशिंग हैं। ओवरहेड वितरण ट्रांसफार्मर तांबे की वाइंडिंग और ओरिएंटेड सिलिकॉन स्टील कोर का उपयोग करता है, जिसमें एक कॉइल और दो आयरन कोर रिंग होते हैं। प्राथमिक पक्ष और द्वितीयक पक्ष पर टिन प्लेटेड टर्मिनलों को तांबे या एल्यूमीनियम कंडक्टर से जोड़ा जा सकता है।

एक पेशेवर वितरण ट्रांसफार्मर के रूप में, 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर एक ऊर्जा बचत कॉइल कोर डिज़ाइन को अपनाता है, जो न केवल संचालन की स्थिरता सुनिश्चित करता है बल्कि ऊर्जा खपत को भी प्रभावी ढंग से कम करता है। उन्नत प्रौद्योगिकी के साथ निर्मित, यह पोल प्रकार वितरण ट्रांसफार्मर लंबे समय तक चलने वाली विश्वसनीयता और लंबी सेवा जीवन सुनिश्चित करता है।

प्रत्येक डिवाइस को सख्त व्यापक स्वीकृति परीक्षणों से गुजरना पड़ा है, और हमने 10 वर्षों से अधिक समय से शून्य विफलता दर का रिकॉर्ड बनाए रखा है। इस बीच, 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर आईईसी, एएनएसआई और अन्य प्रमुख अंतरराष्ट्रीय मानकों का अनुपालन करता है, जो वैश्विक पावर ग्रिड सिस्टम के साथ संगतता सुनिश्चित करता है।

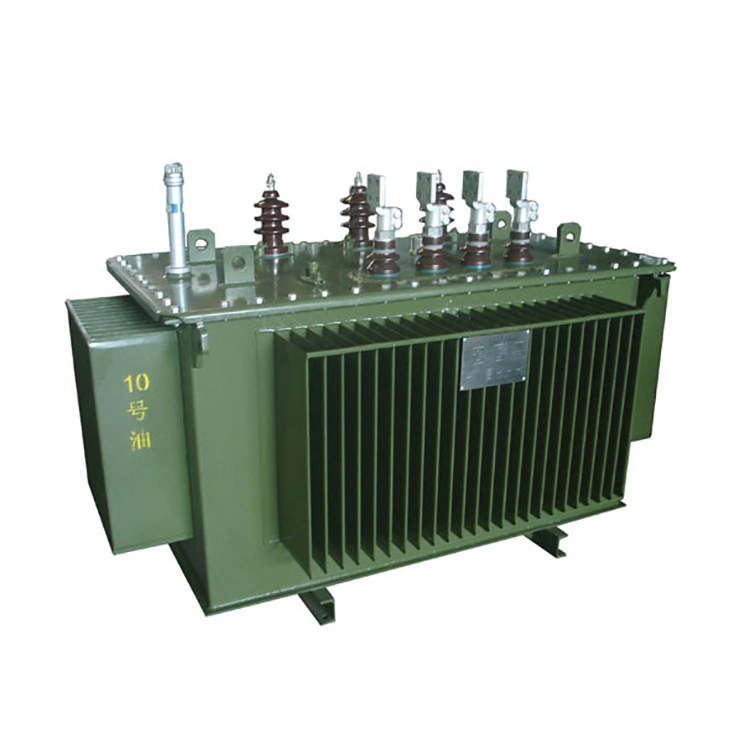

100 Kva Distribution 13 8 Kv Pole Transformers

तकनीकी मापदण्ड:

प्रोडक्ट का नाम:	100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर
आवृत्ति:	50/60 हर्ट्ज
प्राथमिक पक्ष वोल्टेज：	13.8 के.वी
माध्यमिक पक्ष वोल्टेज：	120/240 वी, 240/480वी, 380वी/400वी
मूल हानि:	≈210 W से 290 W
घुमावदार हानि:	≈850 W से 980 W
कोई लोड करंट नहीं:	1.6% से 1.8%
शॉर्ट सर्किट प्रतिबाधा:	2% - 4%
घुमावदार सामग्री:	तांबा या अल्युमीनियम

प्रश्न: 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर के लिए, मॉडल का चयन करते समय और इंस्टॉलेशन का संचालन करते समय, ग्रामीण या दूरस्थ क्षेत्र पावर ग्रिड की विश्वसनीयता आवश्यकताओं को पूरा करने के लिए फ़्यूज़, लाइटनिंग अरेस्टर और ग्राउंडिंग सुरक्षा की विशिष्ट कॉन्फ़िगरेशन कैसे निर्धारित की जानी चाहिए?

ए:

1.फ्यूज का चयन 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर के उच्च वोल्टेज पक्ष (लगभग 7.25 ए) के रेटेड वर्तमान के 2 से 2.5 गुना के आधार पर किया जाता है। क्लोजिंग ऑपरेशन के दौरान उत्तेजना वृद्धि करंट (आमतौर पर रेटेड करंट का 8 से 12 गुना, 0.1 सेकंड के भीतर चलने वाला) से बचने के लिए 15 से 20 ए ड्रॉप आउट फ्यूज का उपयोग करने की सिफारिश की जाती है, जबकि यह सुनिश्चित किया जाता है कि ट्रांसफार्मर जल्दी से पिघल सकता है और ट्रांसफार्मर के अंदर शॉर्ट सर्किट या ओवरलोड के मामले में अलग हो सकता है।

2. लाइटनिंग अरेस्टर को 15 केवी या 18 केवी के रेटेड वोल्टेज के साथ गैपलेस जिंक ऑक्साइड (एमओवी) प्रकार के रूप में चुना जाता है, जो फ्यूज और 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर बुशिंग के बीच उच्च वोल्टेज पक्ष पर स्थापित होता है।

3.इसका ग्राउंडिंग टर्मिनल बिजली के झटके या परिचालन ओवरवॉल्टेज को अवशोषित करने और अवशिष्ट वोल्टेज को सीमित करने के लिए ट्रांसफार्मर के आवरण के ग्राउंडिंग टर्मिनल से सीधे जुड़ा हुआ है। ग्राउंडिंग सुरक्षा के लिए 100 केवीए वितरण 13.8 केवी पोल ट्रांसफार्मर के तटस्थ बिंदु को सीधे ग्राउंडेड करने की आवश्यकता होती है (सिस्टम ग्राउंडिंग प्रकार, जैसे टीएन सी या टीएन एस के आधार पर), और आवरण और लाइटनिंग अरेस्टर के ग्राउंडिंग टर्मिनल एक ही ग्राउंडिंग इलेक्ट्रोड साझा करते हैं। पावर फ्रीक्वेंसी ग्राउंडिंग प्रतिरोध ग्रामीण पावर ग्रिड में 10Ω या शहरी और उच्च-विश्वसनीयता वाले क्षेत्रों में 4Ω से अधिक नहीं होना चाहिए, इस प्रकार फॉल्ट करंट का सुरक्षित निर्वहन और कर्मियों और उपकरणों की सुरक्षा प्राप्त होती है।

इन तीन तत्वों का समन्वित विन्यास पोल पर लगे ट्रांसफार्मर की ओवरकरंट, ओवरवॉल्टेज और ग्राउंडिंग दोष सुरक्षा आवश्यकताओं को पूरा कर सकता है।
