हजारों सर्वरों से भरे एक हलचल भरे डेटा सेंटर में, खपत की गई प्रत्येक वाट बिजली की सटीकता से निगरानी की जानी चाहिए। सुविधा प्रबंधक ऊर्जा उपयोग को ट्रैक करने, अक्षमताओं की पहचान करने और लागत आवंटित करने के लिए मीटर के नेटवर्क पर निर्भर करता है। इनमें से प्रत्येक मीटर के केंद्र में एक निहित हैवर्तमान ट्रांसफार्मर सीटी-एक साधारण सेंसर जो विद्युत माप में सबसे महत्वपूर्ण कार्यों में से एक को चुपचाप निष्पादित करता है। इस घटक के बिना, सटीक बिजली निगरानी लगभग असंभव होगी। वर्तमान ट्रांसफार्मर बिजली वितरण की उच्च-वोल्टेज, उच्च-वर्तमान दुनिया और आधुनिक मीटरिंग सिस्टम के संवेदनशील, कम-शक्ति इलेक्ट्रॉनिक्स के बीच आवश्यक पुल हैं।
तो क्या करंट ट्रांसफार्मर सीटी को विद्युत मीटरिंग सिस्टम के लिए मुख्य सेंसर बनाता है? उत्तर तीन मूलभूत क्षमताओं में निहित है: एक विस्तृत गतिशील रेंज में सटीक वर्तमान माप, प्राथमिक सर्किट और माप उपकरण के बीच पूर्ण गैल्वेनिक अलगाव, और एक मानकीकृत, कम-वर्तमान आउटपुट प्रदान करने की क्षमता जो मीटर और सुरक्षा रिले द्वारा आसानी से संसाधित होती है। यह आलेख डिज़ाइन सिद्धांतों, प्रदर्शन विशेषताओं और अनुप्रयोग संबंधी विचारों का पता लगाएगा जो विद्युत मीटरींग में वर्तमान ट्रांसफार्मर को अपरिहार्य बनाते हैं। चुंबकीय प्रेरण की भौतिकी से लेकर सटीकता और संतृप्ति की व्यावहारिक चुनौतियों तक, हम उस इंजीनियरिंग का विश्लेषण करेंगे जो इन उपकरणों को आवासीय सबमीटर से लेकर उच्च-वोल्टेज सबस्टेशन तक हर चीज में विश्वसनीय माप देने में सक्षम बनाती है।

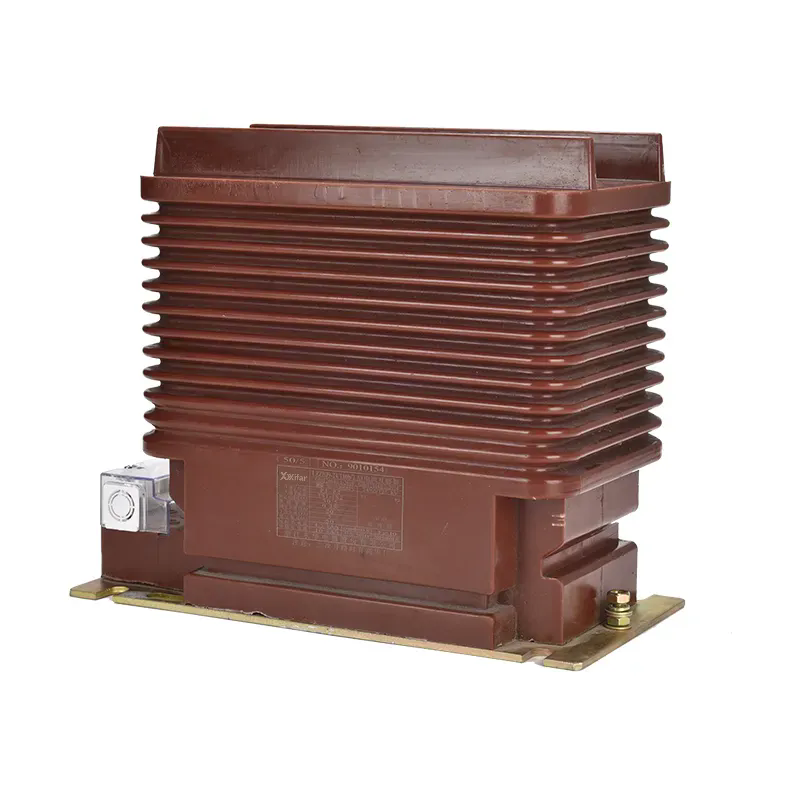

करंट ट्रांसफार्मर सीटी एक प्रकार का उपकरण ट्रांसफार्मर है जिसे कम, सटीक स्केल किए गए करंट का उत्पादन करने के लिए डिज़ाइन किया गया है जो प्राथमिक कंडक्टर में बहने वाले करंट के समानुपाती होता है। यह एक निष्क्रिय उपकरण है जो विद्युत चुम्बकीय प्रेरण के सिद्धांत पर काम करता है। प्राथमिक कंडक्टर - मापने के लिए करंट ले जाने वाला तार - सीटी के कोर से होकर गुजरता है, जो आमतौर पर सिलिकॉन स्टील या नैनोक्रिस्टलाइन मिश्र धातु जैसी उच्च पारगम्यता चुंबकीय सामग्री की एक अंगूठी होती है। यह प्राथमिक कंडक्टर सिंगल-टर्न प्राथमिक वाइंडिंग के रूप में कार्य करता है। द्वितीयक वाइंडिंग, जिसमें कोर के चारों ओर लपेटे गए इंसुलेटेड तांबे के तार के कई मोड़ होते हैं, आउटपुट करंट प्रदान करते हैं। जब प्राथमिक कंडक्टर के माध्यम से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह कोर में एक अलग चुंबकीय प्रवाह बनाती है। यह फ्लक्स द्वितीयक वाइंडिंग में एक धारा को प्रेरित करता है जो प्राथमिक धारा के समानुपाती होती है, जिसे टर्न अनुपात द्वारा मापा जाता है।
एक वर्तमान ट्रांसफार्मर की कल्पना एक सटीक पैमाने के रूप में करें जो एक छोटे, प्रतिनिधि नमूने का वजन करके एक हाथी के वजन को मापता है। प्राथमिक धारा हाथी है - विशाल और बोझिल। द्वितीयक धारा छोटा नमूना है - मापने में आसान और संभालने में सुरक्षित। सीटी का घुमाव अनुपात स्केलिंग कारक निर्धारित करता है। उदाहरण के लिए, 1000:5 सीटी का मतलब है कि जब 1000 एम्पीयर प्राथमिक सर्किट से प्रवाहित होंगे, तो 5 एम्पीयर द्वितीयक सर्किट से प्रवाहित होंगे। यह मानकीकृत 5 ए (या 1 ए) माध्यमिक आउटपुट मीटर, रिले और अन्य निगरानी उपकरणों को प्राथमिक सर्किट की उच्च धाराओं और वोल्टेज के लिए डिज़ाइन किए बिना, मानकीकृत, विनिमेय उपकरणों के रूप में निर्मित करने की अनुमति देता है। यही मूल कारण है कि करंट ट्रांसफार्मर सीटी आधुनिक विद्युत मीटरिंग की रीढ़ है।
मुख्य सामग्री सीटी के प्रदर्शन में एक महत्वपूर्ण कारक है। चुंबकीय प्रवाह को कुशलतापूर्वक केंद्रित करने के लिए कोर में उच्च पारगम्यता होनी चाहिए, और नुकसान को कम करने के लिए इसमें कम हिस्टैरिसीस होना चाहिए। यह सुनिश्चित करने के लिए कि प्राथमिक और द्वितीयक धाराओं के बीच का अनुपात धाराओं की पूरी श्रृंखला में स्थिर रहता है, कोर में एक रैखिक चुंबकीयकरण वक्र भी होना चाहिए। परवानजाउ Xifa विद्युत उपकरण कं, लिमिटेड,हम उच्च गुणवत्ता वाले अनाज-उन्मुख सिलिकॉन स्टील का उपयोग करके वर्तमान ट्रांसफार्मर सीटी कोर का निर्माण करते हैं, जिसे इसके उत्कृष्ट चुंबकीय गुणों और कम जबरदस्ती के लिए चुना जाता है। कोर डिज़ाइन और वाइंडिंग तकनीक में हमारे कारखाने का अनुभव यह सुनिश्चित करता है कि हमारे वर्तमान ट्रांसफार्मर अनुप्रयोगों की एक विस्तृत श्रृंखला में विश्वसनीय, सटीक प्रदर्शन प्रदान करते हैं।
मीटरिंग अनुप्रयोगों में वर्तमान ट्रांसफार्मर का उपयोग करने का प्राथमिक कारण सुरक्षा है। किसी मीटर को सीधे हाई-करंट, हाई-वोल्टेज सर्किट से जोड़ना असाधारण रूप से खतरनाक होगा। मीटर को पूर्ण प्राथमिक वोल्टेज (जो सैकड़ों किलोवोल्ट हो सकता है) और करंट (जो हजारों एम्पीयर हो सकता है) के लिए रेट करने की आवश्यकता होगी। यह भौतिक रूप से बड़ा, निषेधात्मक रूप से महंगा और स्वाभाविक रूप से खतरनाक होगा। करंट ट्रांसफार्मर सीटी गैल्वेनिक अलगाव प्रदान करके इस समस्या को खूबसूरती से हल करता है। प्राथमिक सर्किट और द्वितीयक सर्किट के बीच कोई सीधा विद्युत संबंध नहीं है। प्राथमिक को कोर के इन्सुलेशन और वाइंडिंग के बीच भौतिक दूरी द्वारा द्वितीयक से अलग किया जाता है। यह अलगाव सुनिश्चित करता है कि मीटर और ऑपरेटर प्राथमिक प्रणाली के खतरनाक वोल्टेज और धाराओं के संपर्क में नहीं आते हैं।
करंट ट्रांसफार्मर सीटी के सेकेंडरी सर्किट को काम करने के लिए सुरक्षित बनाने के लिए डिज़ाइन किया गया है। विशिष्ट द्वितीयक आउटपुट या तो 5 ए या 1 ए है, जिसे मानक मीटर और सुरक्षा रिले द्वारा आसानी से नियंत्रित किया जाता है। द्वितीयक टर्मिनलों पर वोल्टेज भी कम रखा जाता है। यह सुरक्षा पहलू सिर्फ एक सुविधा नहीं है; यह एक मूलभूत सुरक्षा आवश्यकता है. प्राथमिक सक्रिय होने पर सीटी का द्वितीयक सर्किट कभी नहीं खोला जाना चाहिए। यदि द्वितीयक सर्किट खुला है, तो द्वितीयक टर्मिनलों की उच्च प्रतिबाधा के कारण कोर फ्लक्स खतरनाक स्तर तक बढ़ जाएगा, जिससे उच्च वोल्टेज उत्पन्न होगा जो कर्मियों के लिए घातक और उपकरणों के लिए विनाशकारी हो सकता है।
मीटरिंग अनुप्रयोगों के लिए, यह सुरक्षा सर्वोपरि है। करंट ट्रांसफार्मर सीटी मीटर को ऐसे स्थान पर सुरक्षित रूप से स्थापित करने की अनुमति देता है जो पढ़ने और रखरखाव के लिए सुविधाजनक है। मीटर को एक पैनल में रखा जा सकता है, दीवार पर लगाया जा सकता है, या प्राथमिक सर्किट से दूर भी स्थित किया जा सकता है। यह आधुनिक डेटा केंद्रों, औद्योगिक सुविधाओं और वाणिज्यिक भवनों में विशेष रूप से महत्वपूर्ण है जहां केंद्रीकृत ऊर्जा प्रबंधन प्रणालियों को कई बिंदुओं पर सटीक माप की आवश्यकता होती है। Xifa में हमारी फैक्ट्री अपने करंट ट्रांसफार्मर CT को सुरक्षा को ध्यान में रखते हुए डिजाइन करती है, उत्पाद के जीवन पर विश्वसनीय अलगाव सुनिश्चित करने के लिए उच्च गुणवत्ता वाली इन्सुलेशन सामग्री और मजबूत निर्माण का उपयोग करती है।
किसी भी मीटरिंग एप्लिकेशन के लिए सटीकता सबसे महत्वपूर्ण प्रदर्शन पैरामीटर है। वर्तमान ट्रांसफार्मर सीटी की सटीकता इसकी सटीकता वर्ग के संदर्भ में व्यक्त की जाती है, जो प्राथमिक और माध्यमिक धाराओं और स्वीकार्य चरण विस्थापन के बीच अनुपात में स्वीकार्य त्रुटि को परिभाषित करती है। सटीकता वर्ग एक अक्षर और एक संख्या के संयोजन द्वारा निर्दिष्ट किया जाता है। मीटरिंग अनुप्रयोगों के लिए, सबसे आम सटीकता वर्ग 0.1, 0.2, 0.5, 1, और 3 हैं। यह संख्या रेटेड वर्तमान में अधिकतम प्रतिशत त्रुटि को इंगित करती है। उदाहरण के लिए, क्लास 0.5 सीटी में रेटेड करंट पर अधिकतम अनुपात त्रुटि 0.5% है।
सटीक शक्ति माप के लिए चरण विस्थापन भी महत्वपूर्ण है। तीन-चरण प्रणाली में, सीटी में चरण त्रुटियां सक्रिय और प्रतिक्रियाशील शक्ति की माप में महत्वपूर्ण त्रुटियां पैदा कर सकती हैं। सटीकता वर्ग अधिकतम चरण विस्थापन को भी परिभाषित करता है। उदाहरण के लिए, कक्षा 0.5 सीटी में अधिकतम चरण विस्थापन 20 मिनट (0.33 डिग्री) है। सटीकता वर्ग को एक विशिष्ट बोझ (लोड) और रेटेड वर्तमान के एक विशिष्ट प्रतिशत (आमतौर पर 100%) पर मापा जाता है। सीटी की सटीकता उसकी संपूर्ण सीमा पर स्थिर नहीं होती है; यह आमतौर पर रेटेड करंट पर सबसे सटीक होता है और बहुत कम करंट पर और रेटेड मूल्य से ऊपर की करंट पर ख़राब हो जाता है।
निम्नलिखित तालिका सटीकता वर्गों और उनके विशिष्ट मीटरिंग अनुप्रयोगों का सारांश प्रस्तुत करती है।
| सटीकता वर्ग | अधिकतम अनुपात त्रुटि | अधिकतम चरण विस्थापन | विशिष्ट अनुप्रयोग |
| 0.1 | 0.1% | 5 मिनट | परिशुद्धता पैमाइश, अंशांकन, मानक |
| 0.2 | 0.2% | 10 मिनटों | उच्च सटीकता वाली राजस्व पैमाइश |
| 0.5 | 0.5% | 20 मिनट | वाणिज्यिक और औद्योगिक पैमाइश |
| 1.0 | 1.0% | 60 मिनट | सामान्य प्रयोजन पैमाइश |
| 3.0 | 3.0% | निर्दिष्ट नहीं है | केवल संकेत |
सही सटीकता वर्ग चुनना एक महत्वपूर्ण निर्णय है। राजस्व मीटरिंग अनुप्रयोगों के लिए, जहां माप का उपयोग बिलिंग के लिए किया जाता है, उच्च सटीकता (0.1 या 0.2) आवश्यक है। सबमीटरिंग और सामान्य निगरानी के लिए, क्लास 0.5 या 1.0 सीटी आमतौर पर पर्याप्त है। आवश्यक सटीकता वर्ग मीटर के बोझ पर भी निर्भर करता है। यह सुनिश्चित करने के लिए कि सीटी अपनी निर्दिष्ट सटीकता सीमा के भीतर संचालित हो, मीटर पर इतना कम बोझ होना चाहिए। वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कं, लिमिटेड में, हम अपने ग्राहकों की जरूरतों के अनुरूप, उच्च-सटीकता राजस्व मीटरिंग से लेकर सामान्य निगरानी अनुप्रयोगों तक, वर्तमान ट्रांसफार्मर सीटी सटीकता कक्षाओं की एक पूरी श्रृंखला की पेशकश करते हैं।
करंट ट्रांसफॉर्मर सीटी के प्रमुख लाभों में से एक छोटे आंशिक धाराओं से लेकर बड़े अधिभार धाराओं तक, एक विस्तृत श्रृंखला में धाराओं को सटीक रूप से मापने की क्षमता है। यह गतिशील रेंज आधुनिक विद्युत मीटरिंग प्रणालियों के लिए आवश्यक है, जिसे हल्के और भारी भार दोनों की अवधि के दौरान ऊर्जा खपत को सटीक रूप से मापना चाहिए। सीटी की गतिशील रेंज मुख्य रूप से कोर सामग्री और वाइंडिंग डिज़ाइन द्वारा निर्धारित की जाती है। कोर को फ्लक्स घनत्व की एक विस्तृत श्रृंखला पर रैखिक रूप से काम करने में सक्षम होना चाहिए। वाइंडिंग को रिसाव अधिष्ठापन को कम करने और एक स्थिर मोड़ अनुपात प्रदान करने के लिए डिज़ाइन किया जाना चाहिए।
व्यापक गतिशील रेंज प्राप्त करने में मुख्य सामग्री सबसे महत्वपूर्ण कारक है। कोर में एक रैखिक चुंबकीयकरण वक्र होना चाहिए, जिसका अर्थ है कि प्रवाह घनत्व संतृप्ति बिंदु तक चुंबकीयकरण बल के समानुपाती होता है। एक उच्च-पारगम्यता कोर, जैसे कि अनाज-उन्मुख सिलिकॉन स्टील, में धाराओं की एक विस्तृत श्रृंखला पर एक अपेक्षाकृत रैखिक क्षेत्र होता है। हिस्टैरिसीस को कम करने और यह सुनिश्चित करने के लिए कि सीटी समय के साथ अपनी सटीकता बनाए रखे, कोर में कम जबरदस्ती भी होनी चाहिए। दोष की स्थिति में कोर को संतृप्त होने से बचाने के लिए कोर सामग्री को उच्च संतृप्ति प्रवाह घनत्व के लिए भी चुना जाता है। कोर ज्यामिति भी महत्वपूर्ण है; बड़े क्रॉस-सेक्शनल क्षेत्र वाला एक कोर संतृप्त हुए बिना बड़े प्रवाह को संभाल सकता है।
घुमावदार डिज़ाइन गतिशील रेंज को भी प्रभावित करता है। प्राथमिक धारा के प्रति एम्पीयर में उच्च आउटपुट वोल्टेज उत्पन्न करने के लिए द्वितीयक वाइंडिंग को आमतौर पर बड़ी संख्या में घुमावों के साथ लपेटा जाता है। यह उच्च संवेदनशीलता सीटी को छोटी धाराओं को सटीक रूप से मापने की अनुमति देती है। वाइंडिंग को लीकेज इंडक्शन को कम करने के लिए डिज़ाइन किया गया है, जो उच्च आवृत्तियों पर और क्षणिक स्थितियों के दौरान त्रुटियों का कारण बन सकता है। शॉर्ट सर्किट को रोकने के लिए घुमावों के बीच इन्सुलेशन मजबूत होना चाहिए। वाइंडिंग को बिना ज़्यादा गरम किए रेटेड करंट को संभालने के लिए भी डिज़ाइन किया जाना चाहिए। वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कं, लिमिटेड में हमारा कारखाना उन्नत वाइंडिंग तकनीकों और उच्च गुणवत्ता वाली सामग्रियों का उपयोग करता है ताकि यह सुनिश्चित किया जा सके कि हमारा वर्तमान ट्रांसफार्मर सीटी उनके संपूर्ण ऑपरेटिंग रेंज में एक विस्तृत गतिशील रेंज और लगातार प्रदर्शन प्रदान करता है।
कोर और वाइंडिंग डिज़ाइन को बोझ के प्रभाव को भी ध्यान में रखना चाहिए। बोझ द्वितीयक सर्किट का प्रतिबाधा है, जिसमें मीटर, लीड और कनेक्टिंग टर्मिनल शामिल हैं। एक उच्च बोझ सीटी की प्रभावी गतिशील सीमा को कम कर सकता है और अपेक्षाकृत कम धाराओं पर संतृप्ति का कारण बन सकता है। ऐसी रेटिंग के साथ सीटी का चयन करना महत्वपूर्ण है जो अपेक्षित बोझ के लिए उपयुक्त हो। उच्च बोझ रेटिंग वाले सीटी में बड़ा कोर और अधिक मोड़ होंगे, जिसके परिणामस्वरूप व्यापक गतिशील रेंज होगी। हमारी तकनीकी टीम आपके आवेदन के लिए उचित बोझ की गणना करने में सहायता कर सकती है।
वर्तमान ट्रांसफार्मर सीटी की सटीकता और प्रदर्शन को प्रभावित करने वाले दो महत्वपूर्ण कारक बोझ और संतृप्ति हैं। बर्डेन द्वितीयक सर्किट की कुल प्रतिबाधा है, जिसमें मीटर, कनेक्टिंग लीड और समाप्ति बिंदु शामिल हैं। यदि बोझ बहुत अधिक है, तो सीटी का आउटपुट वोल्टेज बढ़ने के लिए मजबूर हो जाएगा, जिससे कोर फ्लक्स बढ़ जाएगा, जिससे संतृप्ति हो सकती है। संतृप्ति तब होती है जब कोर फ्लक्स घनत्व सामग्री के अधिकतम फ्लक्स घनत्व तक पहुंच जाता है, जिसके परे प्राथमिक धारा में वृद्धि से द्वितीयक धारा में आनुपातिक वृद्धि नहीं होती है। इसके कारण सीटी विकृत आउटपुट सिग्नल उत्पन्न करता है, जिससे गलत माप होता है।
बोझ और संतृप्ति के बीच संबंध एक महत्वपूर्ण डिजाइन विचार है। एक सीटी को एक विशिष्ट बोझ के लिए रेट किया जाता है, जिसे आमतौर पर वीए (वोल्ट-एम्पीयर) में व्यक्त किया जाता है। उदाहरण के लिए, 5 वीए की रेटिंग वाला एक सीटी 5 ए (पी = आई²आर के बाद से) पर 0.2 ओम तक की कुल प्रतिबाधा के साथ एक माध्यमिक सर्किट चला सकता है। यदि बोझ इस रेटिंग से अधिक है, तो सीटी कम प्राथमिक धारा पर संतृप्त हो सकता है, इसकी गतिशील सीमा सीमित हो सकती है और माप त्रुटियां हो सकती हैं। ऐसे बोझ रेटिंग वाले सीटी का चयन करना आवश्यक है जो मीटर और कनेक्टिंग लीड के वास्तविक बोझ से अधिक हो।
सटीक माप सुनिश्चित करने के लिए, सीटी को उसके संतृप्ति बिंदु से काफी नीचे संचालित किया जाना चाहिए। ऑपरेटिंग फ्लक्स और संतृप्ति फ्लक्स के बीच के मार्जिन को "संतृप्ति मार्जिन" कहा जाता है। उच्च संतृप्ति मार्जिन वाला सीटी संतृप्ति के प्रति अधिक प्रतिरोधी होगा और धाराओं की एक विस्तृत श्रृंखला पर अपनी सटीकता बनाए रखेगा। संतृप्ति मार्जिन कोर सामग्री, कोर ज्यामिति और घुमावों की संख्या द्वारा निर्धारित किया जाता है। मीटरिंग अनुप्रयोगों के लिए डिज़ाइन किए गए सीटी में आमतौर पर उच्च संतृप्ति मार्जिन होता है ताकि यह सुनिश्चित किया जा सके कि वे सटीकता के नुकसान के बिना ओवरलोड को संभाल सकें। निम्न तालिका एक विशिष्ट वर्तमान ट्रांसफार्मर सीटी की माप सटीकता पर बोझ के प्रभाव को दर्शाती है।
| बोझ (रेटेड का %) | मापन त्रुटि (%) | प्रभाव |
| 25% | 0.1% | विशिष्टता के भीतर, सटीक माप |
| 50% | 0.15% | विशिष्टता के भीतर, सटीक माप |
| 100% | 0.3% | रेटेड बोझ पर, त्रुटि में मामूली वृद्धि |
| 150% | 1.5% | अत्यधिक बोझ, महत्वपूर्ण त्रुटि |
| 200% | 5.0% | गंभीर संतृप्ति, अविश्वसनीय माप |
मीटरिंग प्रणाली के डिजाइन चरण के दौरान बोझ की हमेशा सावधानीपूर्वक गणना और सत्यापन किया जाना चाहिए। उच्च वीए रेटिंग वाला सीटी उच्च बोझ को संभाल सकता है, लेकिन यह बड़ा और अधिक महंगा भी है। कम वीए रेटिंग वाला सीटी छोटा और कम महंगा होता है, लेकिन यह बोझ के प्रति अधिक संवेदनशील होता है और भारी भार के तहत संतृप्त हो सकता है। Xifa में, हम विभिन्न मीटरिंग अनुप्रयोगों की विशिष्ट आवश्यकताओं के अनुरूप विभिन्न बोझ रेटिंग के साथ वर्तमान ट्रांसफार्मर सीटी की एक श्रृंखला प्रदान करते हैं। हमारी तकनीकी टीम आपके आवेदन के लिए सही सीटी चुनने में सहायता कर सकती है।
मीटरिंग एप्लिकेशन के लिए सही करंट ट्रांसफार्मर सीटी का चयन करने में सिस्टम की करंट, वोल्टेज और सटीकता आवश्यकताओं का व्यवस्थित मूल्यांकन शामिल होता है। निम्नलिखित चयन रूपरेखा यह सुनिश्चित करने के लिए चरण-दर-चरण दृष्टिकोण प्रदान करती है कि सीटी सही ढंग से निर्दिष्ट है। पहला कदम प्राथमिक वर्तमान सीमा निर्धारित करना है। सीटी को अधिकतम ऑपरेटिंग करंट को सटीक रूप से मापने में सक्षम होना चाहिए, और यह बिना किसी क्षति के अधिकतम फॉल्ट करंट का सामना करने में भी सक्षम होना चाहिए। सीटी के रेटेड करंट को अधिकतम प्रत्याशित लोड करंट का लगभग 60-80% चुना जाना चाहिए, जिससे भविष्य में लोड वृद्धि के लिए कुछ मार्जिन मिल सके। सीटी की गतिशील रेंज पर भी विचार किया जाना चाहिए, यह सुनिश्चित करते हुए कि यह न्यूनतम और अधिकतम धाराओं को सटीक रूप से माप सकता है।
दूसरा चरण आवश्यक सटीकता वर्ग निर्धारित करना है। राजस्व पैमाइश के लिए, उच्च सटीकता वर्ग (0.1 या 0.2) की आवश्यकता होती है। सबमीटरिंग और सामान्य निगरानी के लिए, कम सटीकता वर्ग (0.5 या 1.0) पर्याप्त हो सकता है। सटीकता वर्ग का मिलान मीटर के भार से भी किया जाना चाहिए। तीसरा चरण बोझ का निर्धारण करना है। बोझ की गणना मीटर के इनपुट प्रतिबाधा, कनेक्टिंग लीड की लंबाई और किसी भी मध्यवर्ती डिवाइस की प्रतिबाधा के आधार पर की जानी चाहिए। सीटी में बोझ रेटिंग होनी चाहिए जो गणना किए गए बोझ से अधिक हो।
निम्न तालिका मुख्य चयन मानदंडों का सारांश प्रस्तुत करती है और वर्तमान ट्रांसफार्मर सीटी के लिए विशिष्ट मान प्रदान करती है।
| चयन मानदंड | विचार | विशिष्ट मूल्य |
| प्राथमिक धारा (ए) | अधिकतम निरंतर लोड वर्तमान | 50, 100, 200, 400, 800, 1000, 2000 |
| द्वितीयक धारा (ए) | मीटर के लिए मानक आउटपुट | 5 ए या 1 ए |
| सटीकता वर्ग | आवश्यक माप परिशुद्धता | 0.1, 0.2, 0.5, 1.0 |
| बोझ (वीए) | द्वितीयक सर्किट की कुल प्रतिबाधा | 2.5, 5, 10, 15, 30 |
| इन्सुलेशन स्तर | प्राथमिक सर्किट का रेटेड वोल्टेज | 0.6 केवी, 12 केवी, 24 केवी, 36 केवी |
| आवृत्ति (हर्ट्ज) | मुख्य आवृत्ति | 50 हर्ट्ज़ या 60 हर्ट्ज़ |
विचार करने के लिए अतिरिक्त कारकों में इन्सुलेशन स्तर, आवृत्ति और परिवेश का तापमान शामिल हैं। सीटी को प्राथमिक सर्किट के वोल्टेज स्तर के लिए डिज़ाइन किया जाना चाहिए। उच्च-वोल्टेज अनुप्रयोगों के लिए, सीटी में पर्याप्त इन्सुलेशन और क्रीपेज दूरी होनी चाहिए। सीटी को मुख्य आवृत्ति (50 हर्ट्ज या 60 हर्ट्ज) के लिए डिज़ाइन किया जाना चाहिए। परिवेश का तापमान सीटी के प्रदर्शन और गर्मी को नष्ट करने की क्षमता को प्रभावित करता है। Xifa में, हम लो-वोल्टेज वितरण से लेकर हाई-वोल्टेज सबस्टेशन मीटरिंग तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए करंट ट्रांसफार्मर CT का निर्माण करते हैं। हमारे उत्पादों को प्रासंगिक अंतरराष्ट्रीय मानकों को पूरा करने के लिए डिज़ाइन किया गया है और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उनका कड़ाई से परीक्षण किया जाता है।
प्रश्न 1: धारा ट्रांसफार्मर और वोल्टेज ट्रांसफार्मर के बीच क्या अंतर है?
उत्तर: करंट ट्रांसफार्मर (सीटी) का उपयोग करंट को मापने के लिए किया जाता है और यह सर्किट के साथ श्रृंखला में जुड़ा होता है। वोल्टेज ट्रांसफार्मर (वीटी) का उपयोग वोल्टेज मापने के लिए किया जाता है और इसे समानांतर में जोड़ा जाता है। CT प्राथमिक धारा के समानुपाती द्वितीयक धारा उत्पन्न करता है, जबकि VT प्राथमिक धारा के समानुपाती द्वितीयक वोल्टेज उत्पन्न करता है। वे दोनों उपकरण ट्रांसफार्मर हैं जिनका उपयोग मीटरिंग और सुरक्षा के लिए किया जाता है। करंट ट्रांसफार्मर सीटी बिजली प्रणालियों में करंट मापने के लिए प्रमुख सेंसर है।
प्रश्न 2: क्या मैं किसी भी ओरिएंटेशन में करंट ट्रांसफार्मर सीटी स्थापित कर सकता हूँ?
उत्तर: जबकि करंट ट्रांसफार्मर सीटी को अधिकांश ओरिएंटेशन में स्थापित किया जा सकता है, आमतौर पर निर्माता के दिशानिर्देशों का पालन करने की सिफारिश की जाती है। सामान्य ऑपरेटिंग धाराओं पर अभिविन्यास सटीकता को महत्वपूर्ण रूप से प्रभावित नहीं करता है। हालाँकि, उच्च-सटीकता अनुप्रयोगों के लिए, यह सुनिश्चित करना उचित है कि कोर अत्यधिक कंपन या चुंबकीय क्षेत्र के अधीन नहीं है। स्प्लिट-कोर सीटी के लिए, यह सुनिश्चित करने के लिए ध्यान रखा जाना चाहिए कि सटीकता बनाए रखने के लिए कोर ठीक से बंद और सुरक्षित है।
प्रश्न 3: मैं 5 ए और 1 ए सेकेंडरी सीटी के बीच कैसे चयन करूं?
उत्तर: 5 ए और 1 ए सेकेंडरी करंट ट्रांसफार्मर सीटी के बीच का चुनाव मीटरिंग उपकरण और सीटी और मीटर के बीच की दूरी पर निर्भर करता है। 5 ए आउटपुट अधिक सामान्य है और उच्च सिग्नल स्तर प्रदान करता है, जो शोर वाले वातावरण में फायदेमंद हो सकता है। A 1 A आउटपुट का उपयोग अक्सर लंबी दूरी के ट्रांसमिशन के लिए किया जाता है क्योंकि कम करंट लीड में वोल्टेज ड्रॉप को कम करता है। अधिकांश आधुनिक मीटर 5 ए और 1 ए दोनों इनपुट का समर्थन करते हैं। हमारा कारखाना आपके विशिष्ट एप्लिकेशन के लिए इष्टतम विकल्प पर मार्गदर्शन प्रदान कर सकता है।
प्रश्न 4: वर्तमान ट्रांसफार्मर सीटी के संतृप्त होने का क्या कारण है?
उत्तर: एक करंट ट्रांसफार्मर सीटी तब संतृप्त होता है जब कोर में चुंबकीय प्रवाह अपनी अधिकतम सीमा तक पहुंच जाता है। यह आम तौर पर तब होता है जब प्राथमिक धारा सीटी की रेटेड क्षमता से बड़े अंतर से अधिक हो जाती है, या जब द्वितीयक बोझ बहुत अधिक होता है। संतृप्ति प्राथमिक धारा में उच्च डीसी घटक या अत्यधिक सिस्टम आवृत्ति के कारण भी हो सकती है। जब एक सीटी संतृप्त हो जाती है, तो इसका आउटपुट करंट विकृत हो जाता है और प्राथमिक करंट के अनुपात में नहीं होता है, जिससे गलत माप और संभावित सुरक्षा खराबी हो जाती है। हमारा कारखाना खराबी की स्थिति में विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए संतृप्ति विशेषताओं के लिए प्रत्येक सीटी का परीक्षण करता है।
प्रश्न 5: मीटरिंग के लिए स्प्लिट-कोर सीटी का उपयोग करने के क्या फायदे हैं?
उत्तर: स्प्लिट-कोर करंट ट्रांसफार्मर सीटी कई फायदे प्रदान करता है, खासकर रेट्रोफिट इंस्टॉलेशन के लिए। कंडक्टर को डिस्कनेक्ट किए बिना कोर को खोला जा सकता है और प्राथमिक कंडक्टर के चारों ओर क्लैंप किया जा सकता है। यह इंस्टॉलेशन को बहुत आसान और तेज़ बनाता है, खासकर मौजूदा सिस्टम में जहां डिस्कनेक्शन मुश्किल या महंगा है। स्प्लिट-कोर सीटी अस्थायी निगरानी अनुप्रयोगों के लिए भी उपयोगी हैं। हालाँकि, स्प्लिट-कोर सीटी में आमतौर पर समान वर्ग के सॉलिड-कोर सीटी की तुलना में कम सटीकता होती है। उच्च सटीकता वाले अनुप्रयोगों के लिए, सॉलिड-कोर सीटी को प्राथमिकता दी जाती है। हमारे स्प्लिट-कोर करंट ट्रांसफार्मर सीटी उत्पाद आसान इंस्टॉलेशन की सुविधा प्रदान करते हुए अच्छी सटीकता प्रदान करने के लिए डिज़ाइन किए गए हैं।
वर्तमान ट्रांसफार्मर विद्युत मीटरिंग प्रणालियों के गुमनाम नायक हैं। वे कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करते हुए उच्च धाराओं को सटीक रूप से मापने का महत्वपूर्ण कार्य प्रदान करते हैं। गैल्वेनिक अलगाव प्रदान करने, एक मानकीकृत कम-वर्तमान आउटपुट का उत्पादन करने और एक विस्तृत गतिशील रेंज पर विश्वसनीय रूप से काम करने की उनकी क्षमता उन्हें आधुनिक ऊर्जा निगरानी, बिलिंग और सुरक्षा अनुप्रयोगों के लिए अपरिहार्य बनाती है। चुंबकीय प्रेरण की भौतिकी से लेकर बोझ और संतृप्ति के व्यावहारिक विचारों तक, वर्तमान ट्रांसफार्मर सीटी सरल, मजबूत इंजीनियरिंग की शक्ति का एक प्रमाण है।
आपके एप्लिकेशन के लिए सही करंट ट्रांसफार्मर सीटी का चयन करने के लिए सटीकता, बोझ और सिस्टम आवश्यकताओं पर सावधानीपूर्वक विचार करने की आवश्यकता होती है। इन कारकों को समझकर, आप यह सुनिश्चित कर सकते हैं कि आपकी मीटरिंग प्रणाली प्रभावी ऊर्जा प्रबंधन के लिए आवश्यक विश्वसनीय, सटीक डेटा प्रदान करती है। परवानजाउ Xifa विद्युत उपकरण कं, लिमिटेड, हम उच्च गुणवत्ता वाले करंट ट्रांसफार्मर सीटी प्रदान करने के लिए प्रतिबद्ध हैं जो सबसे अधिक मांग वाली मीटरिंग आवश्यकताओं को पूरा करते हैं। हमारे उत्पादों को उच्चतम मानकों के अनुसार डिज़ाइन और निर्मित किया जाता है, जो इंस्टॉलेशन के पूरे जीवन में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
