पावर मॉनिटरिंग सिस्टम में करंट ट्रांसफार्मर (सीटी) क्यों आवश्यक है?

आधुनिक विद्युत प्रणालियाँ सुरक्षा, दक्षता और विश्वसनीयता सुनिश्चित करने के लिए सटीक वर्तमान माप पर बहुत अधिक निर्भर करती हैं। एवक्रकिराया ट्रांसफार्मर (सीटी)उच्च प्राथमिक धाराओं को मानकीकृत, मापने योग्य माध्यमिक मूल्यों में परिवर्तित करके बिजली निगरानी प्रणालियों में महत्वपूर्ण भूमिका निभाता है।

यह लेख इस बात की पड़ताल करता है कि करंट ट्रांसफार्मर सीटी बिजली की निगरानी में अपरिहार्य क्यों है, यह सिस्टम सुरक्षा और डेटा सटीकता को कैसे बढ़ाता है, और सीटी को वास्तविक दुनिया के विद्युत नेटवर्क में एकीकृत करते समय इंजीनियरों को क्या विचार करना चाहिए। सबस्टेशनों से लेकर स्मार्ट इमारतों तक, यह मार्गदर्शिका सीटी महत्व और अनुप्रयोग मूल्य की व्यापक समझ प्रदान करती है।

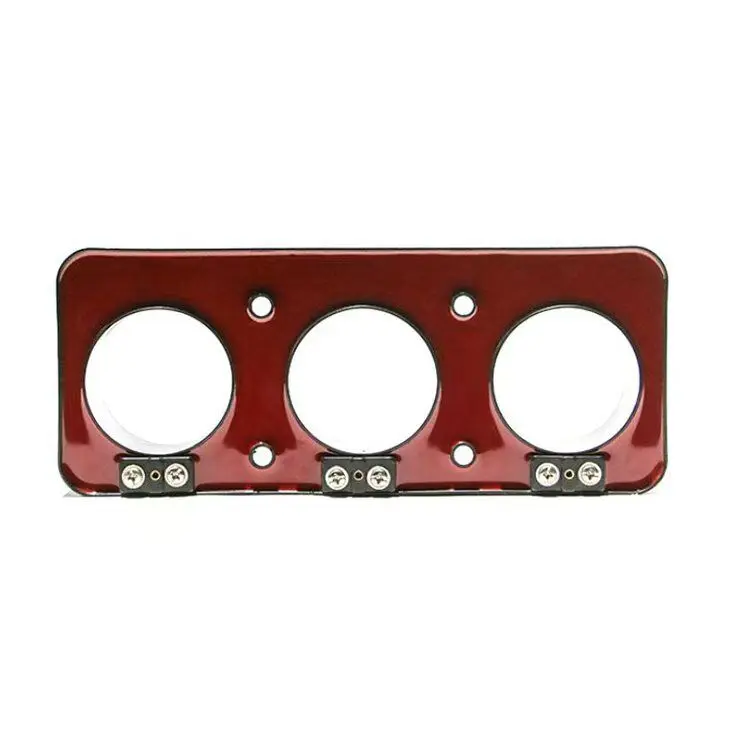

Current Transformer CT

विषयसूची


1. पावर मॉनिटरिंग सिस्टम को समझना

एक पावर मॉनिटरिंग सिस्टम को करंट, वोल्टेज, पावर फैक्टर और ऊर्जा खपत जैसे विद्युत मापदंडों को मापने, रिकॉर्ड करने और विश्लेषण करने के लिए डिज़ाइन किया गया है। इन प्रणालियों को व्यापक रूप से तैनात किया गया है:

  • विद्युत सबस्टेशन
  • औद्योगिक उत्पादन लाइनें
  • व्यावसायिक भवन
  • नवीकरणीय ऊर्जा सुविधाएं

सटीक वर्तमान डेटा किसी भी बिजली निगरानी प्रणाली की नींव है। विश्वसनीय वर्तमान माप के बिना, सिस्टम डायग्नोस्टिक्स, लोड विश्लेषण और गलती का पता लगाना अविश्वसनीय हो जाता है।


2. वर्तमान ट्रांसफार्मर सीटी क्या भूमिका निभाता है?

A वर्तमान ट्रांसफार्मर सीटीउच्च-वर्तमान कंडक्टरों और कम-शक्ति निगरानी उपकरणों के बीच इंटरफ़ेस के रूप में कार्य करता है। यह बड़ी धाराओं को मानकीकृत आउटपुट (आमतौर पर 1 ए या 5 ए) में सुरक्षित रूप से मापता है, जिससे माप उपकरणों को सुरक्षित विद्युत सीमाओं के भीतर संचालित करने में सक्षम बनाया जाता है।

संक्षेप में, CT यह सुनिश्चित करता है कि:

  • निगरानी उपकरण उच्च धाराओं से सुरक्षित रहते हैं
  • मापा गया डेटा आनुपातिक और सटीक रहता है
  • सिस्टम ऑपरेटर विद्युत व्यवहार का सुरक्षित रूप से विश्लेषण कर सकते हैं

3. प्रत्यक्ष धारा मापन व्यावहारिक क्यों नहीं है?

मीटरों या सेंसरों को उच्च-वर्तमान लाइनों से सीधे जोड़ने से गंभीर जोखिम उत्पन्न होते हैं:

  • उपकरणों पर अत्यधिक तापीय तनाव
  • आर्क-फ्लैश खतरों में वृद्धि
  • सीमित माप सटीकता
  • उच्च स्थापना और रखरखाव लागत

एक करंट ट्रांसफार्मर सीटी प्राथमिक कंडक्टर से माप सर्किट को अलग करके इन मुद्दों को समाप्त करता है, जिससे यह एक व्यावहारिक और उद्योग-मानक समाधान बन जाता है।


4. कैसे एक करंट ट्रांसफार्मर सीटी सिस्टम सुरक्षा में सुधार करता है

सुरक्षा सबसे महत्वपूर्ण कारणों में से एक है, बिजली निगरानी प्रणालियों में सीटी आवश्यक है। उचित रूप से चयनित और स्थापित CTs:

  • उच्च और निम्न-वोल्टेज सर्किट के बीच विद्युत अलगाव प्रदान करें
  • लाइव कंडक्टरों के संपर्क में आना कम करें
  • सुरक्षात्मक रिले के विश्वसनीय संचालन का समर्थन करें
  • विनाशकारी उपकरण विफलताओं को रोकने में सहायता करें

हालाँकि, सुरक्षित संचालन के लिए इंस्टॉलेशन नियमों का कड़ाई से पालन करना आवश्यक है - विशेष रूप से यह सुनिश्चित करना कि ऑपरेशन के दौरान सीटी सेकेंडरी सर्किट कभी भी खुले न रहें।


5. पावर मॉनिटरिंग में सटीकता और विश्वसनीयता

पावर मॉनिटरिंग सिस्टम ऊर्जा विश्लेषण और सिस्टम अनुकूलन के लिए सटीक वर्तमान डेटा पर निर्भर करते हैं। करंट ट्रांसफार्मर सीटी की सटीकता सीधे प्रभावित करती है:

  • ऊर्जा बिलिंग गणना
  • भार संतुलन निर्णय
  • दोष का पता लगाना और निदान करना
सीटी सटीकता वर्ग त्रुटि सीमा निगरानी अनुप्रयोग
0.2 / 0.5 उच्चा परिशुद्धि ऊर्जा पैमाइश और विश्लेषण
1.0 मानक परिशुद्धता सामान्य बिजली निगरानी
5पी/10पी सुरक्षा उन्मुख दोष पता लगाने का समर्थन

6. सीटी का उपयोग करते हुए विशिष्ट पावर मॉनिटरिंग अनुप्रयोग

वर्तमान ट्रांसफार्मर सीटी का व्यापक रूप से कई निगरानी परिदृश्यों में उपयोग किया जाता है:

  • सबस्टेशन फीडर की निगरानी
  • मोटर लोड विश्लेषण
  • डेटा सेंटर ऊर्जा प्रबंधन
  • सौर और पवन ऊर्जा प्रणालियाँ
  • स्मार्ट बिल्डिंग ऊर्जा अनुकूलन

स्मार्ट ग्रिड में, सीटी वास्तविक समय की वर्तमान ट्रैकिंग को सक्षम करते हैं, जिससे उपयोगिताओं को दक्षता और विश्वसनीयता में सुधार करने में मदद मिलती है।


7. निगरानी उद्देश्यों के लिए सही सीटी का चयन करना

बिजली की निगरानी के लिए विशेष रूप से सीटी चुनते समय, इंजीनियरों को निम्नलिखित पर ध्यान देना चाहिए:

  • रेटेड प्राथमिक वर्तमान मिलान वास्तविक भार
  • लक्ष्यों की निगरानी के लिए उपयुक्त सटीकता वर्ग
  • संगत माध्यमिक आउटपुट (1ए या 5ए)
  • सही बोझ रेटिंग
  • स्थापना स्थान के लिए उपयुक्त यांत्रिक डिज़ाइन

अधिक आकार या कम आकार के सीटी अक्सर खराब माप रिज़ॉल्यूशन या प्रारंभिक संतृप्ति का कारण बनते हैं।


8. एकीकरण चुनौतियाँ और व्यावहारिक समाधान

जबकि सीटी आवश्यक हैं, एकीकरण चुनौतियाँ उत्पन्न हो सकती हैं:

  • सीमित स्थापना स्थान
  • जटिल रेट्रोफ़िट परियोजनाएँ
  • कठोर पर्यावरणीय परिस्थितियाँ

स्प्लिट-कोर सीटी, कस्टम विंडो आकार और उन्नत इन्सुलेशन डिज़ाइन जैसे समाधान इन चुनौतियों को प्रभावी ढंग से संबोधित करने में मदद करते हैं।


9. XiFa करंट ट्रांसफार्मर CT सॉल्यूशंस

XiFaआधुनिक बिजली निगरानी प्रणालियों के लिए डिज़ाइन किए गए करंट ट्रांसफार्मर सीटी उत्पादों की एक व्यापक श्रृंखला प्रदान करता है। सख्त गुणवत्ता नियंत्रण, अंतरराष्ट्रीय मानकों के अनुपालन और लचीले अनुकूलन विकल्पों के साथ, XiFa विभिन्न उद्योगों में विश्वसनीय वर्तमान माप का समर्थन करता है।


10. अक्सर पूछे जाने वाले प्रश्न (FAQ)

Q1: पावर मॉनिटरिंग में डायरेक्ट करंट सेंसर की तुलना में CT को प्राथमिकता क्यों दी जाती है?

सीटी विद्युत अलगाव, एसी सिस्टम के लिए उच्च विश्वसनीयता और सक्रिय घटकों के बिना दीर्घकालिक स्थिरता प्रदान करते हैं।

Q2: क्या एक CT एकाधिक निगरानी उपकरणों का समर्थन कर सकता है?

हां, जब तक कुल बोझ सीटी के रेटेड बोझ से अधिक न हो जाए।

Q3: क्या करंट ट्रांसफार्मर सीटी डीसी सिस्टम के लिए उपयुक्त हैं?

नहीं, मानक सीटी केवल एसी के साथ काम करते हैं। डीसी माप के लिए हॉल-इफ़ेक्ट या अन्य सेंसर प्रौद्योगिकियों की आवश्यकता होती है।

Q4: सीटी को कितनी बार कैलिब्रेट किया जाना चाहिए?

अधिकांश निगरानी प्रणालियों में, जब तक उच्च परिशुद्धता की आवश्यकता न हो, हर 3-5 साल में अंशांकन पर्याप्त होता है।


एक अच्छी तरह से डिजाइन की गई बिजली निगरानी प्रणाली उचित चयन के बिना काम नहीं कर सकती हैवर्तमान ट्रांसफार्मर सीटी. सुरक्षा सुधार से लेकर डेटा सटीकता तक, सीटी विश्वसनीय वर्तमान माप की रीढ़ हैं। यदि आप किसी निगरानी प्रणाली को अपग्रेड या डिज़ाइन करने की योजना बना रहे हैं,हमसे संपर्क करेंआज- XiFa आपकी आवश्यकताओं के अनुरूप भरोसेमंद CT समाधान देने के लिए तैयार है।
