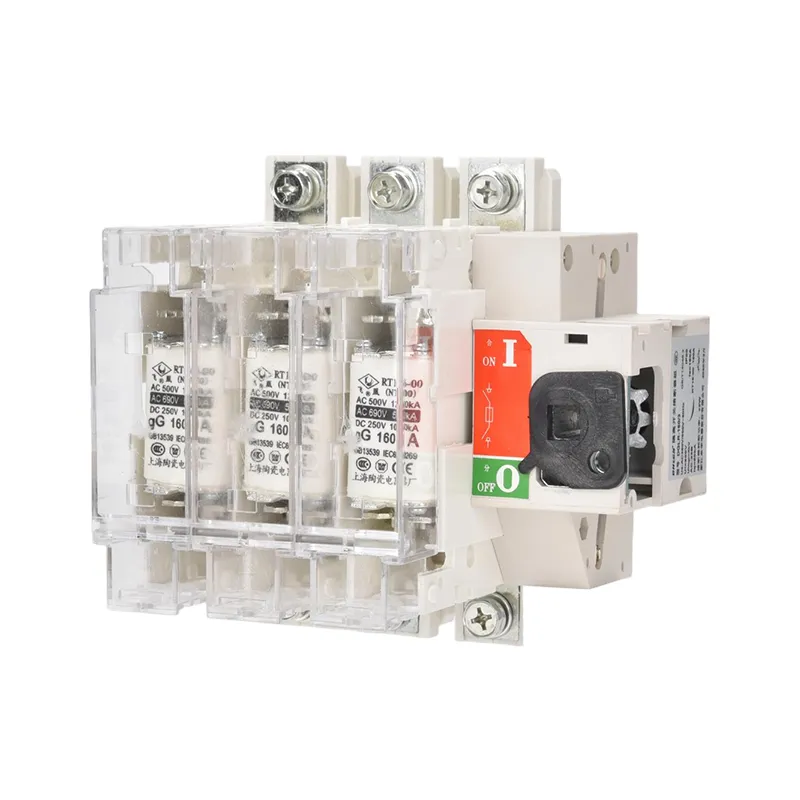

आलेख सारांश:एसी थ्री फेज़ फ़्यूज़ आइसोलेटर स्विच को चुनने के लिए रेटेड करंट, फ़्यूज़ अनुकूलता, पोल कॉन्फ़िगरेशन, इंस्टॉलेशन आयाम और शॉर्ट-सर्किट सुरक्षा पर सावधानीपूर्वक विचार करने की आवश्यकता होती है। वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कं, लिमिटेड ट्रांसफार्मर असेंबलियों, विद्युत पैनलों और औद्योगिक बिजली प्रणालियों के लिए बिजली वितरण घटक प्रदान करता है। यह मार्गदर्शिका उन प्रमुख कारकों के बारे में बताती है जिन्हें खरीदारों को उपयुक्त मॉडल चुनने से पहले जांचना चाहिए।
एसी थ्री फेज़ फ़्यूज़ आइसोलेटर स्विच का चयन करते समय, हम पहले उस उपकरण पर विचार करते हैं जिस पर यह काम करेगा और सर्किट की परिचालन स्थिति। वितरण कैबिनेट, ट्रांसफार्मर असेंबली और औद्योगिक बिजली प्रणालियों जैसे अनुप्रयोगों के लिए अलग-अलग वर्तमान रेटिंग, माउंटिंग व्यवस्था और सुरक्षा विशेषताओं की आवश्यकता हो सकती है।
मॉडलों की तुलना करने से पहले, खरीदारों को सिस्टम वोल्टेज, अपेक्षित ऑपरेटिंग करंट, लोड विशेषताओं, उपलब्ध शॉर्ट-सर्किट करंट, इंस्टॉलेशन वातावरण और आवश्यक पोल कॉन्फ़िगरेशन की पुष्टि करनी चाहिए।
उदाहरण के लिए, वितरण ट्रांसफार्मर के लो-वोल्टेज पक्ष पर स्थापित फ्यूज आइसोलेटर को सर्किट रेटिंग और संपूर्ण असेंबली की सुरक्षा योजना से मेल खाना चाहिए। अकेले वर्तमान रेटिंग के आधार पर मॉडल का चयन करने से इंस्टॉलेशन या ऑपरेशन के दौरान संगतता समस्याएं हो सकती हैं।
उपलब्धता की समीक्षा करेंले कॉन्फ़िगरेशन ओएन एसी थ्री पीएचएएसई फ्यूज आइसोलेटर एसचुड़ैल बीeविनिर्देशों को अंतिम रूप देने से पहले.
फ़्रेम करंट और फ़्यूज़ रेटेड करंट विभिन्न विशेषताओं का वर्णन करते हैं। फ़्रेम कर्रईएनटी पहचानयानी टीवह स्विच की वर्तमान श्रेणी है, जबकि फ़्यूज़ रेटेड करंट स्थापित फ़्यूज़ की नाममात्र रेटिंग को संदर्भित करता है। फ़्यूज़ को स्विच के साथ संगत होना चाहिए और वास्तविक सर्किट की सुरक्षा के लिए उपयुक्त होना चाहिए।
वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कंपनी लिमिटेड से आपूर्ति किए गए उत्पाद विनिर्देशों के अनुसार, उपलब्ध फ्रेम वर्तमान रेटिंग 63 ए से 630 ए तक है।
| फ़्रेम करंट | सूचीबद्ध फ़्यूज़ रेटिंग | फ़्यूज़ का आकार |
|---|---|---|
| 63 ए | 10, 20, 30, 40, 50, 63 ए | 00सी |
| 160 ए | 63, 80, 100, 125, 160 ए | 0 |
| 250 ए | 160 ए; 200, 250 ए | 0; 1 |
| 400 ए | 300, 315, 400 ए | 2 |
| 630 ए | 400, 500, 630 ए | 3 |
नोट: ये मान आपूर्ति किए गए उत्पाद मापदंडों का सारांश प्रस्तुत करते हैं। ऑर्डर देने से पहले चयनित मॉडल के लिए संगत फ़्यूज़ प्रकार और सटीक रेटिंग की पुष्टि करें।
फ़्यूज़ का चयन लोड, कंडक्टर की क्षमता और आवश्यक सुरक्षा समन्वय के अनुसार किया जाना चाहिए। मोटर सर्किट और ट्रांसफार्मर सर्किट में अलग-अलग शुरुआती धाराएं और दोष विशेषताएँ हो सकती हैं, इसलिए प्रत्येक एप्लिकेशन के लिए समान फ़्यूज़ रेटिंग उपयुक्त नहीं है।
एक एसी थ्री फेज़ फ़्यूज़ आइसोलेटर स्विच सर्किट आइसोलेशन को फ़्यूज़-आधारित ओवरकरंट सुरक्षा के साथ जोड़ता है। यह सुनिश्चित करने के लिए कि डिवाइस इंस्टॉलेशन की आवश्यकताओं को पूरा करता है, खरीदारों को इन कार्यों का अलग से मूल्यांकन करना चाहिए।
अकेले फ़्यूज़ संपूर्ण असेंबली के शॉर्ट-सर्किट प्रदर्शन को निर्धारित नहीं करता है। स्विच, फ़्यूज़, कंडक्टर और अपस्ट्रीम सुरक्षात्मक उपकरण को उनकी रेटेड क्षमताओं के अनुसार समन्वित किया जाना चाहिए। रखरखाव अलगाव को लागू विद्युत सुरक्षा प्रक्रियाओं का भी पालन करना चाहिए।
विद्युत अनुकूलता की जांच करने के बाद, खरीदारों को पोल कॉन्फ़िगरेशन, माउंटिंग व्यवस्था, समग्र आयाम और कनेक्शन स्थान को सत्यापित करना चाहिए। आपूर्ति की गई उत्पाद जानकारी में तीन-पोल और चार-पोल कॉन्फ़िगरेशन, साथ ही लागू मॉडलों के लिए फ्रंट-टाइप और साइड-टाइप इंस्टॉलेशन विकल्प शामिल हैं।
| चयन वस्तु | क्या जांचना है | यह क्यों मायने रखती है |
|---|---|---|
| ध्रुव विन्यास | तीन-पोल या चार-पोल मॉडल | सर्किट और न्यूट्रल आइसोलेशन आवश्यकताओं से मेल खाता है। |
| लगाने की व्यवस्था | फ्रंट-टाइप या साइड-टाइप इंस्टॉलेशन | पैनल लेआउट के साथ अनुकूलता सुनिश्चित करता है। |
| DIMENSIONS | चौड़ाई, ऊंचाई, गहराई और माउंटिंग-होल स्थिति | वायरिंग और आसन्न घटकों के साथ हस्तक्षेप को रोकता है। |
| कनेक्शन | केबल या बसबार व्यवस्था और कंडक्टर आवश्यकताएँ | विश्वसनीय विद्युत कनेक्शन का समर्थन करता है। |
उदाहरण के लिए, 160 ए फ्रंट-टाइप श्रृंखला सूची आयाम ए के लिए प्रकाशित आयाम तीन-पोल मॉडल के लिए 164 मिमी और चार-पोल मॉडल के लिए 200 मिमी हैं। यह अंतर दिखाता है कि खरीदारों को यह मानने के बजाय कि समान फ्रेम रेटिंग वाले मॉडल के समान आयाम हैं, सटीक कॉन्फ़िगरेशन के लिए ड्राइंग की जांच क्यों करनी चाहिए।
ऑर्डर करने से पहले, निर्माता के आयामी ड्राइंग की तुलना पैनल लेआउट से करें। हैंडल संचालन, केबल मोड़ने, विद्युत मंजूरी और फ़्यूज़ प्रतिस्थापन के लिए पर्याप्त जगह दें।
तकनीकी दस्तावेज़ीकरण खरीदारों को यह पुष्टि करने में मदद करता है कि कोई उत्पाद परियोजना आवश्यकताओं को पूरा करता है या नहीं। हम किसी मॉडल को मंजूरी देने से पहले उत्पाद डेटाशीट, आयामी ड्राइंग, लागू परीक्षण रिपोर्ट और संगत फ्यूज मानक की पुष्टि का अनुरोध करने की सलाह देते हैं।
वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कं, लिमिटेड 0.4 केवी से 35 केवी सिस्टम के लिए बिजली वितरण उत्पादों के अनुसंधान, विकास और विनिर्माण में माहिर है। इसकी उत्पाद श्रृंखला में एयर सर्किट ब्रेकर, मोल्डेड केस सर्किट ब्रेकर, करंट ट्रांसफार्मर, संभावित ट्रांसफार्मर, लाइटनिंग अरेस्टर और ड्रॉपआउट फ़्यूज़ शामिल हैं।
यूकिंग इकोनॉमिक डेवलपमेंट ज़ोन, झेजियांग, चीन में स्थित, कंपनी कॉन्सो इलेक्ट्रिकल साइंस एंड टेक्नोलॉजी कंपनी लिमिटेड की एक शाखा कंपनी है, जिसने 2006 से वितरण ट्रांसफार्मर, कॉम्पैक्ट सबस्टेशन और वैक्यूम सर्किट ब्रेकर का निर्माण किया है।
कंपनी का कहना है कि उसके उत्पाद ISO 9001 गुणवत्ता प्रबंधन और ISO 14001 पर्यावरण प्रबंधन प्रणालियों के तहत निर्मित होते हैं, और प्रासंगिक तकनीकी विशिष्टताएँ CE और UL आवश्यकताओं को पूरा करती हैं। खरीदारों को विशिष्ट मॉडल की अनुपालन स्थिति को सत्यापित करने के लिए लागू प्रमाणपत्रों या परीक्षण रिपोर्ट का अनुरोध करना चाहिए।
अन्य क्रय संबंधी विचारों में अतिरिक्त-फ़्यूज़ उपलब्धता, स्थापना मार्गदर्शन, लीड समय और बिक्री के बाद तकनीकी सहायता शामिल है। ये विवरण कमीशनिंग और रखरखाव को प्रभावित कर सकते हैं, खासकर जब स्विच एक बड़ी विद्युत वितरण असेंबली का हिस्सा बनता है।
उत्पाद विवरण के लिए, एसी थ्री फेज़ फ़्यूज़ आइसोलेटर स्विच उत्पाद पृष्ठ पर जाएँ या वानजाउ ज़िफ़ा इलेक्ट्रिकल इक्विपमेंट कंपनी लिमिटेड से संपर्क करें।
एक एसी थ्री फेज़ फ़्यूज़ आइसोलेटर स्विच का उपयोग तीन-फ़ेज़ एसी सर्किट को अलग करने और संगत कम-वोल्टेज वितरण प्रणालियों में फ़्यूज़-आधारित ओवरकरंट सुरक्षा प्रदान करने के लिए किया जाता है। विशिष्ट अनुप्रयोगों में वितरण कैबिनेट, ट्रांसफार्मर असेंबली और औद्योगिक बिजली प्रतिष्ठान शामिल हैं।
सर्किट डिजाइन करंट, कंडक्टर एम्पेसिटी, लोड विशेषताओं और गलती की स्थिति की जांच करें। फिर आवश्यक सुरक्षा समन्वय और लागू विद्युत मानकों के आधार पर एक संगत स्विच फ्रेम और फ़्यूज़ रेटिंग का चयन करें।
फ़्रेम करंट स्विच की वर्तमान श्रेणी की पहचान करता है, जबकि फ़्यूज़ रेटेड करंट स्थापित फ़्यूज़ की नाममात्र वर्तमान रेटिंग की पहचान करता है। चयनित फ़्यूज़ स्विच के साथ संगत होना चाहिए और सर्किट की सुरक्षा के लिए उपयुक्त होना चाहिए।
चुनाव सर्किट कॉन्फ़िगरेशन पर निर्भर करता है और तटस्थ अलगाव की आवश्यकता है या नहीं। सिस्टम डिज़ाइन, अर्थिंग स्कीम और लागू इंस्टॉलेशन नियमों के अनुसार पोल व्यवस्था की पुष्टि करें।
केवल तभी जब विशिष्ट डिवाइस को इच्छित स्विचिंग ड्यूटी के लिए रेट किया गया हो। यह मानने के बजाय कि प्रत्येक आइसोलेटर सामान्य लोड करंट को बाधित कर सकता है, निर्माता की ऑपरेटिंग रेटिंग और उपयोग श्रेणी की जाँच करें।
सिस्टम वोल्टेज, आवश्यक वर्तमान रेटिंग, फ़्यूज़ विनिर्देश, पोल कॉन्फ़िगरेशन, माउंटिंग व्यवस्था, स्थापना आयाम, मात्रा और लागू मानक प्रदान करें। एक एकल-पंक्ति आरेख या पैनल आरेखण उत्पाद अनुकूलता की पुष्टि करने में मदद कर सकता है।
एसी थ्री फेज़ फ़्यूज़ आइसोलेटर स्विच को चुनने के लिए विद्युत रेटिंग, फ़्यूज़ विशेषताओं, इंस्टॉलेशन आयाम और परिचालन स्थितियों की सावधानीपूर्वक समीक्षा की आवश्यकता होती है। ऑर्डर देने से पहले इन विवरणों की जांच करने से इंस्टॉलेशन परिवर्तनों को कम करने में मदद मिलती है और वितरण प्रणाली के भीतर विश्वसनीय संचालन का समर्थन होता है। वानजाउ Xifa इलेक्ट्रिकल इक्विपमेंट कं, लिमिटेड ग्राहकों को उनके अनुप्रयोगों के लिए उपयुक्त कॉन्फ़िगरेशन की पहचान करने में मदद करने के लिए उत्पाद जानकारी और तकनीकी सहायता प्रदान करता है।
