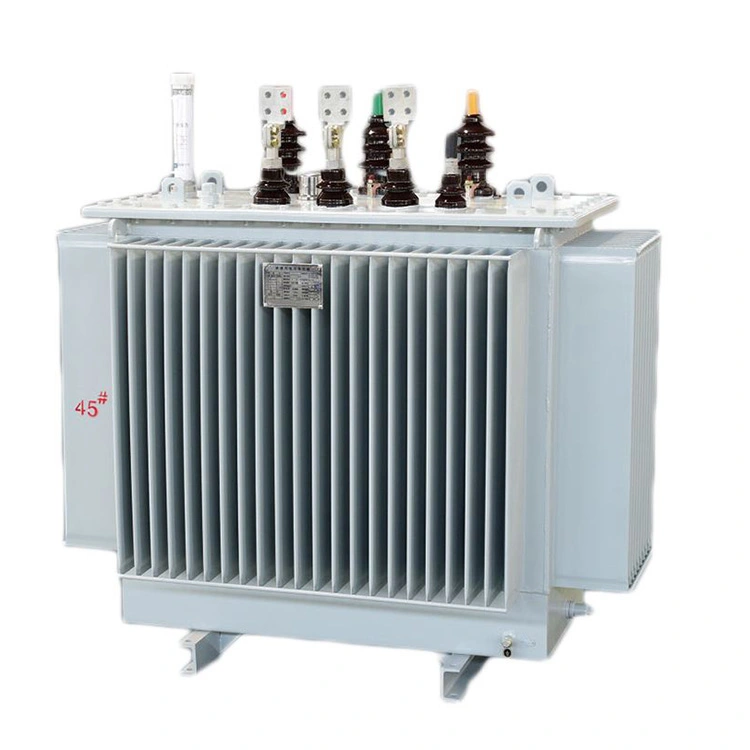

400v से 11kv स्टेप अप पोल ट्रांसफार्मर 500kva

वानजाउ Xifa इलेक्ट्रिक पावर उपकरण कं, लिमिटेड हमेशा ट्रांसफार्मर पर ध्यान केंद्रित कर रहा है, यह अब एक आधुनिक विनिर्माण उद्यम के रूप में विकसित हुआ है जो अनुसंधान एवं विकास, उत्पादन, बिक्री और सेवा को एकीकृत करता है। निरंतर तकनीकी नवाचार और कठोर उत्पादन प्रक्रियाओं पर भरोसा करते हुए, हमने लंबे समय से उद्यम और राष्ट्रीय ग्रिड बोली परियोजनाओं को स्थिर और विश्वसनीय उत्पाद प्रदान किए हैं। फैक्ट्री गुणवत्ता मानक प्रणाली को सख्ती से लागू करती है और 400v से 11kv स्टेप अप पोल ट्रांसफार्मर 500kva का उत्पादन करती है। कच्चे माल के भंडारण से लेकर तैयार उत्पादों के उत्पादन तक हर कदम पर सटीक नियंत्रण सुनिश्चित करके, हमारा लक्ष्य देश और विदेश दोनों में ग्राहकों को उत्कृष्ट प्रदर्शन ट्रांसफार्मर प्रदान करना है।

जांच भेजें

उत्पाद वर्णन

400v से 11kv स्टेप अप पोल ट्रांसफार्मर 500kva का आवरण उच्च गुणवत्ता वाले कोल्ड रोल्ड स्टील या स्टेनलेस स्टील से बना है। मुख्य भागों को स्वचालित रूप से उन्नत उपकरणों द्वारा वेल्ड किया जाता है और फिर एक तंग वेल्ड सुनिश्चित करने और तेल रिसाव के जोखिम को खत्म करने के लिए लेजर तकनीक द्वारा निरीक्षण किया जाता है। सख्त हॉट डिप गैल्वनाइजिंग उपचार से गुजरने के बाद, कोटिंग में मजबूत संक्षारण प्रतिरोध होता है और यह हवा और बारिश, नमक कोहरे और औद्योगिक प्रदूषण के क्षरण से प्रभावी ढंग से रक्षा कर सकता है। इसका पूरी तरह से सीलबंद डिज़ाइन 500kva 400v से 11kv स्टेप अप पोल ट्रांसफार्मर कोर को बाहरी हवा से पूरी तरह से अलग करता है। यह न केवल रखरखाव मुक्त संचालन को सक्षम बनाता है बल्कि इन्सुलेशन सामग्री की उम्र बढ़ने में भी काफी देरी करता है।

कम वोल्टेज वाइंडिंग और एक उच्च परिशुद्धता लेमिनेटेड आयरन कोर संरचना को हवा देने के लिए तांबे की पन्नी का उपयोग करके, 500kva 400v से 11kv स्टेप अप पोल ट्रांसफार्मर के कॉइल को बेहद मजबूत बनाया गया है, जो शॉर्ट सर्किट के दौरान उत्पन्न होने वाले विशाल रेडियल और अक्षीय इलेक्ट्रोडायनामिक बलों का प्रभावी ढंग से विरोध करने में सक्षम है, इस प्रकार यह सुनिश्चित करता है कि कॉइल ख़राब न हों या क्षतिग्रस्त न हों। यह 500kva 400v से 11kv स्टेप अप पोल ट्रांसफार्मर IEEE जैसे अंतरराष्ट्रीय मानकों के अनुसार कठोर शॉर्ट सर्किट परीक्षणों से गुजरता है। हम विषम परिस्थितियों में अपने उत्पाद की परिचालन क्षमता प्रदर्शित करने के लिए संबंधित परीक्षण रिपोर्ट प्रदान कर सकते हैं।

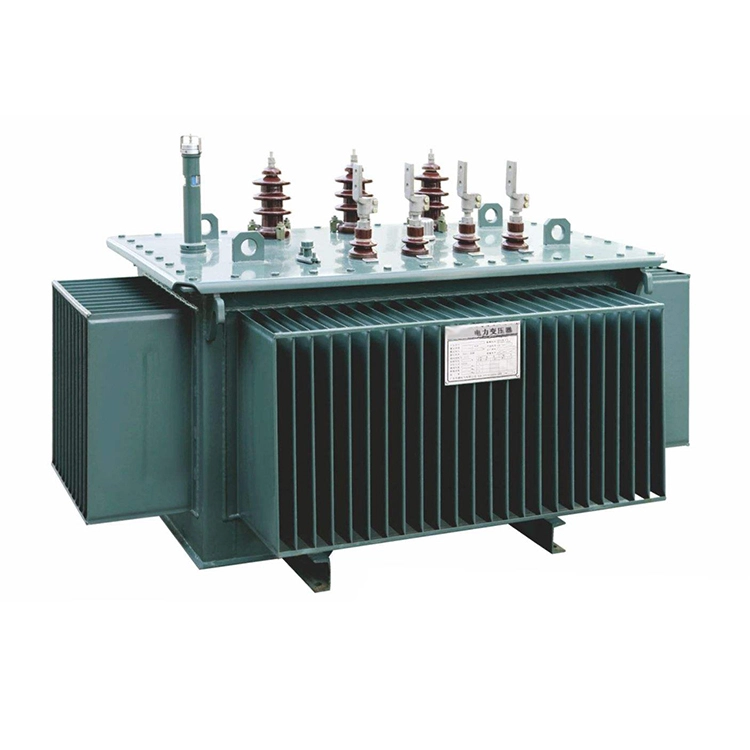

400v To 11kv Step Up Pole Transformer 500kva

तकनीकी मापदण्ड:

आइटम नाम	400v से 11kv स्टेप अप पोल ट्रांसफार्मर 500kva
मूल्यांकित शक्ति	500 केवीए
रेटेड आवृत्ति	50 हर्ट्ज / 60 हर्ट्ज
चरण	तीन फ़ेज़
प्राथमिक वोल्टेज (एलवी पक्ष)	400V
माध्यमिक वोल्टेज (एचवी पक्ष)	11 के.वी
वेक्टर कनेक्शन	Dyn11
ठंडा करने की विधि	ओनान (तेल प्राकृतिक वायु प्राकृतिक)
मुक़ाबला	4% - 5%
परिवर्तक टैप करें	ऑफ सर्किट (एनएलटीसी)
मानक अनुपालन	आईईसी 60076, जीबी/टी 6451, सीई प्रमाणित

प्रश्न: ग्रिड कनेक्शन या लंबी दूरी के ट्रांसमिशन के लिए 400V कम वोल्टेज बिजली की आपूर्ति को 11kV तक बढ़ाते समय, 400v से 11kv स्टेप अप पोल ट्रांसफार्मर 500kva का चयन किया जाता है। वोल्टेज विनियमन रेंज, कनेक्शन समूह, प्रतिबाधा वोल्टेज, इन्सुलेशन स्तर सहित किन तकनीकी कारकों पर विचार करने की आवश्यकता है?

ए: 400v से 11kv स्टेप अप पोल ट्रांसफार्मर 500kva के लिए, मुख्य तकनीकी कारक इस प्रकार हैं: वोल्टेज विनियमन के लिए अनुशंसित सीमा कम वोल्टेज पक्ष पर वोल्टेज के उतार-चढ़ाव की भरपाई के लिए उच्च वोल्टेज पक्ष पर ±2×2.5% का कोई लोड वोल्टेज समायोजन नहीं है। कनेक्शन समूह को Dyn11 के रूप में चुना जाना चाहिए, हार्मोनिक्स को दबाने के लिए डेल्टा वाइंडिंग का उपयोग करना चाहिए और तटस्थ बिंदु ग्राउंडिंग प्रदान करने के लिए स्टार वाइंडिंग का उपयोग करना चाहिए। प्रतिबाधा वोल्टेज मानक 4% है, जो वोल्टेज ड्रॉप और फॉल्ट करंट को संतुलित कर सकता है। इन्सुलेशन स्तर के संदर्भ में, उच्च वोल्टेज पक्ष को सामान्य आवृत्ति के लिए 35kV और बिजली के आवेग के लिए 75kV को पूरा करना होगा। प्रदूषित और बिजली गिरने वाले वातावरण में सुरक्षित संचालन सुनिश्चित करने के लिए बाहरी क्रीपेज दूरी 275 मिमी से कम नहीं होनी चाहिए।
