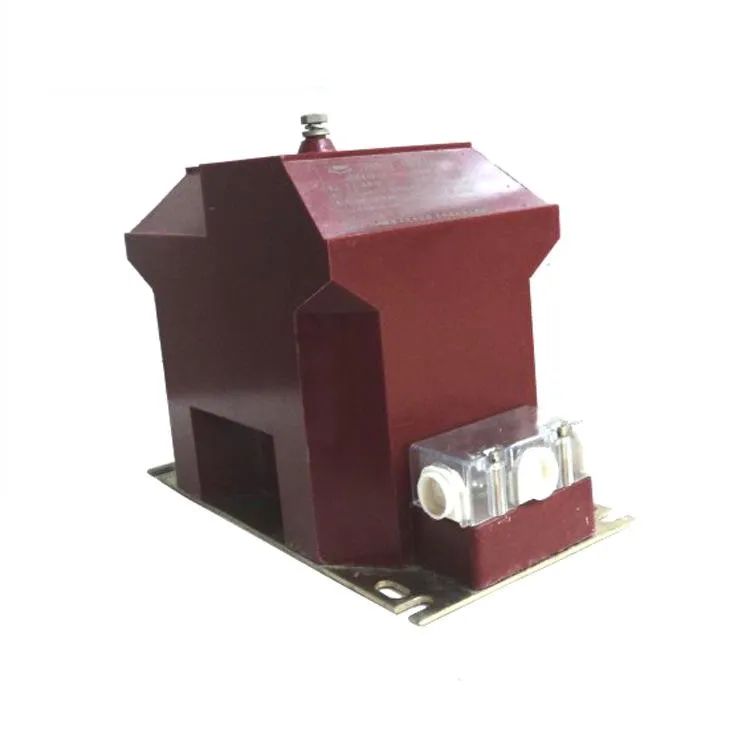

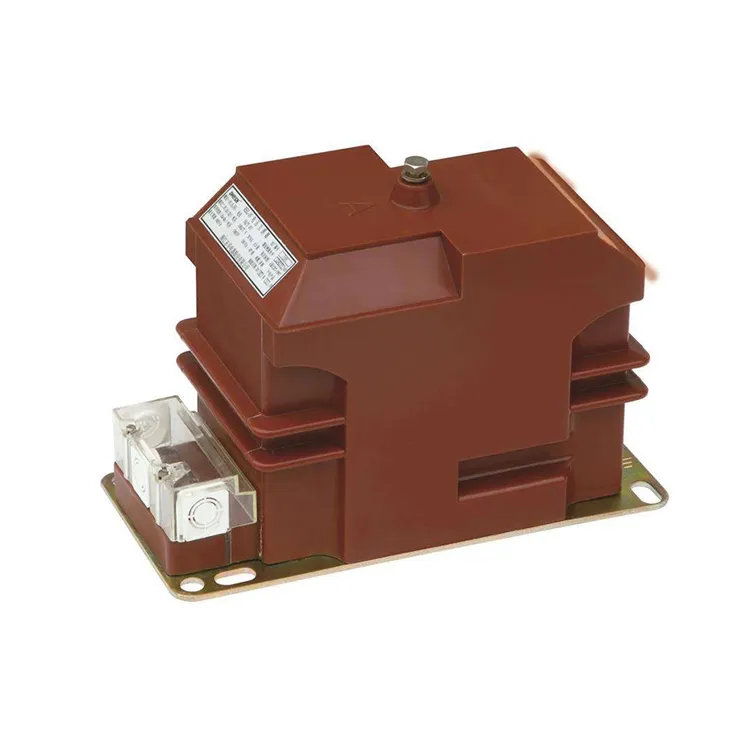

एक मध्यम वोल्टेज रेजिन कास्ट संभावित ट्रांसफार्मर, जिसका कार्य बिजली वितरण ट्रांसफार्मर के समान है, को वोल्टेज परिवर्तित करने के लिए डिज़ाइन किया गया है। हालाँकि, बिजली ट्रांसफार्मर मुख्य रूप से बिजली के कुशल संचरण और वितरण को सक्षम करने के लिए वोल्टेज को समायोजित करते हैं, आमतौर पर केवीए या एमवीए में रेटेड क्षमताओं के साथ, जबकि संभावित ट्रांसफार्मर माप और सुरक्षा की भूमिका निभाते हैं। मीडियम वोल्टेज रेज़िन कास्ट संभावित ट्रांसफार्मर का मुख्य कार्य लाइन वोल्टेज, बिजली और ऊर्जा खपत की सटीक निगरानी को सक्षम करने के लिए मीटरिंग उपकरणों और सुरक्षात्मक रिले को ऑपरेटिंग पावर की आपूर्ति करना है। संभावित ट्रांसफार्मर खराबी की स्थिति के दौरान ट्रांसमिशन लाइनों, मोटरों और बिजली ट्रांसफार्मर जैसी उच्च मूल्य वाली संपत्तियों की सुरक्षा के लिए सुरक्षा योजनाओं के लिए महत्वपूर्ण इनपुट भी प्रदान करते हैं। उन कार्यों के कारण,संभावित ट्रांसफार्मरअपेक्षाकृत छोटी क्षमताओं के साथ डिज़ाइन किए गए हैं, आमतौर पर केवल कुछ वीए से कई दर्जन वीए तक, और शायद ही कभी 1000 वीए से अधिक।
| प्रकार | रेटेड वोल्टेज अनुपात (केवी) | सटीकता वर्ग | सटीकता वर्ग और रेटेड आउटपुट cosΦ=0.8 | अधिकतम. आउटपुट (वीए) | |||
| 0.2 | 0.5 | 1 | 6(पी) | ||||
| JDZX10-3A | (3/√3)/(0.1/√3)/(0.1/3) | 0.2/6पी 0.5/6पी 1/6पी | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0.1/√3)/(0.1/3) | ||||||
| JDZX10-10A | (10/√3)/(0.1/√3)/(0.1/3) | ||||||
प्रश्न: स्विचगियर में मीडियम वोल्टेज रेजिन कास्ट पोटेंशियल ट्रांसफार्मर का क्या कार्य है?
ए: एक संभावित ट्रांसफार्मर का उपयोग प्राथमिक सिस्टम वोल्टेज को एक मानकीकृत कम मूल्य पर ले जाने के लिए किया जाता है जिसे मापने वाले उपकरणों, ऊर्जा मीटर और सुरक्षात्मक रिले को सुरक्षित रूप से आपूर्ति की जा सकती है। मध्यम वोल्टेज स्विचगियर में, रेज़िन कास्ट संभावित ट्रांसफार्मर सटीकता और ऑपरेटर सुरक्षा दोनों सुनिश्चित करने के लिए प्राथमिक वोल्टेज सिस्टम और माध्यमिक वोल्टेज नियंत्रण सर्किट के बीच गैल्वेनिक अलगाव प्रदान करते हैं।
प्रश्न: मध्यम वोल्टेज संभावित ट्रांसफार्मर के लिए रेज़िन कास्ट तकनीक को क्यों प्राथमिकता दी जाती है?
ए: रेज़िन कास्ट पीटी एक इंसुलेटिंग और इनकैप्सुलेटिंग सामग्री के रूप में एपॉक्सी रेज़िन का उपयोग करते हैं। यह तकनीक विद्युत इन्सुलेशन, उच्च यांत्रिक शक्ति, नमी और धूल के प्रतिरोध और आंशिक निर्वहन के खिलाफ मजबूत सुरक्षा पर उत्कृष्ट प्रदर्शन प्रदान करती है। परिणामस्वरूप, रेज़िन कास्ट संभावित ट्रांसफार्मर विशेष रूप से इनडोर स्विचगियर अनुप्रयोगों के लिए उपयुक्त हैं जहां कॉम्पैक्ट डिज़ाइन और लंबे जीवन पैमाने की विश्वसनीयता महत्वपूर्ण है।
प्रश्न: मध्यम वोल्टेज रेजिन कास्ट पीटी के लिए विशिष्ट वोल्टेज रेटिंग क्या हैं?
ए: मध्यम वोल्टेज रेजिन कास्ट संभावित ट्रांसफार्मर आमतौर पर 3.6 केवी से 36 केवी तक के सिस्टम के लिए डिज़ाइन किए जाते हैं, जो स्विचगियर डिज़ाइन पर निर्भर करता है। द्वितीयक आउटपुट वोल्टेज को आमतौर पर 100 V या 110 V पर मानकीकृत किया जाता है, जो चरण से चरण के बीच वोल्टेज स्तर है, या 100/√3 V या 110/√3 V है, जो IEC मानकों के अनुरूप चरण से तटस्थ के बीच वोल्टेज स्तर है।
