अपने आवेदन के लिए सही वर्तमान ट्रांसफार्मर (सीटी) कैसे चुनें

A कुरईएनटी ट्रांसफार्मर (सीटी)आधुनिक विद्युत और बिजली प्रणालियों में एक महत्वपूर्ण घटक है, जो सीधे विद्युत संपर्क के बिना सटीक वर्तमान माप, सिस्टम सुरक्षा और ऊर्जा निगरानी को सक्षम बनाता है। सुरक्षा, सटीकता और दीर्घकालिक सिस्टम विश्वसनीयता सुनिश्चित करने के लिए सही सीटी चुनना आवश्यक है।

इस गहन मार्गदर्शिका में, हम पता लगाते हैं कि वर्तमान ट्रांसफार्मर कैसे काम करते हैं, विभिन्न सीटी प्रकार, मुख्य चयन मानदंड, सटीकता वर्ग, स्थापना सर्वोत्तम अभ्यास और वास्तविक दुनिया के अनुप्रयोग। चाहे आप एक औद्योगिक बिजली प्रणाली डिजाइन कर रहे हों, ऊर्जा निगरानी को उन्नत कर रहे हों, या सुरक्षा रिले के लिए सीटी का चयन कर रहे हों, यह लेख आपको एक सूचित निर्णय लेने में मदद करेगा।

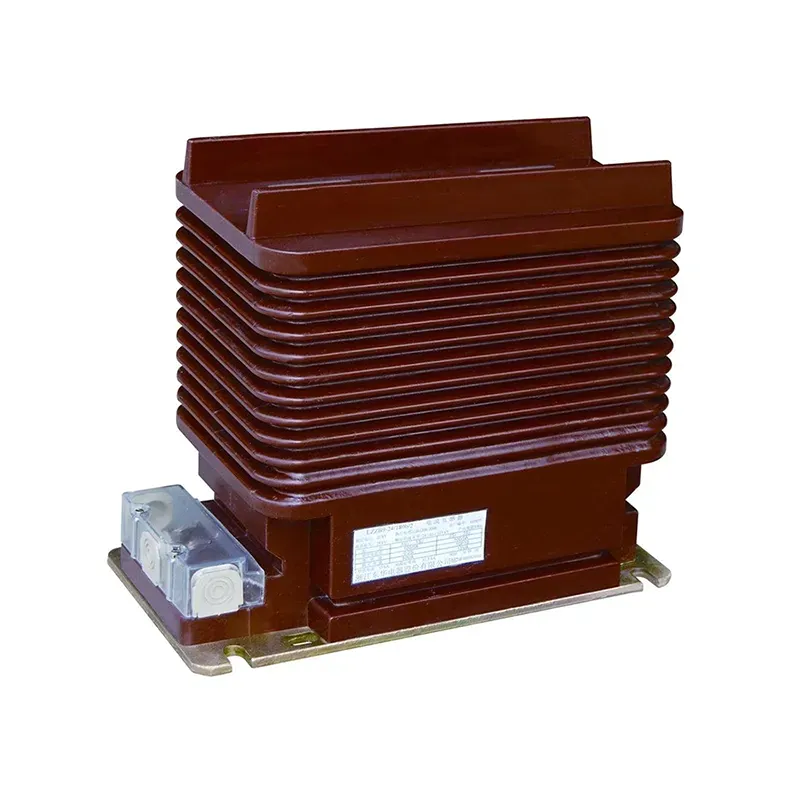

Current Transformer CT

विषयसूची


करंट ट्रांसफार्मर (सीटी) क्या है?

A वर्तमान ट्रांसफार्मर (सीटी)एक उपकरण ट्रांसफार्मर है जिसे उच्च प्रत्यावर्ती धारा (एसी) मान को निचले, मानकीकृत स्तर तक कम करने के लिए डिज़ाइन किया गया है जिसे मीटर, सुरक्षा रिले या नियंत्रण उपकरणों द्वारा सुरक्षित रूप से मापा या मॉनिटर किया जा सकता है।

सीटी का व्यापक रूप से उपयोग किया जाता है:

  • विद्युत वितरण प्रणाली
  • औद्योगिक स्वचालन
  • ऊर्जा प्रबंधन प्रणाली
  • विद्युत सुरक्षा और दोष का पता लगाना

विद्युत चुम्बकीय प्रेरण का उपयोग करके, एक सीटी उच्च-वोल्टेज सर्किट और कम-वोल्टेज माप उपकरण के बीच विद्युत अलगाव प्रदान करता है, जिससे सिस्टम सुरक्षा में काफी सुधार होता है।


करंट ट्रांसफार्मर कैसे काम करता है?

धारा ट्रांसफार्मर का संचालन सिद्धांत किस पर आधारित है?फैराडे का विद्युत चुम्बकीय प्रेरण का नियम. जब प्राथमिक कंडक्टर के माध्यम से करंट प्रवाहित होता है, तो यह कोर के चारों ओर एक चुंबकीय क्षेत्र उत्पन्न करता है। यह चुंबकीय प्रवाह द्वितीयक वाइंडिंग में आनुपातिक धारा उत्पन्न करता है।

  • प्राथमिक पक्ष में आमतौर पर एक कंडक्टर या बसबार होता है
  • द्वितीयक पक्ष में तार के कई मोड़ हैं
  • आउटपुट करंट इनपुट करंट के समानुपाती होता है

उदाहरण के लिए, एक CT पर रेट किया गया1000ए:5एमाप उपकरणों के लिए 1000 एम्पीयर प्राथमिक धारा को प्रबंधनीय 5 एम्पीयर में परिवर्तित करता है।


करंट ट्रांसफार्मर के प्रकार

1. विंडो (टोरॉयडल) करंट ट्रांसफार्मर

विंडो सीटी में एक गोलाकार उद्घाटन होता है जिसके माध्यम से प्राथमिक कंडक्टर गुजरता है। वे कॉम्पैक्ट, विश्वसनीय हैं और आमतौर पर स्विचगियर और वितरण पैनल में उपयोग किए जाते हैं।

2. स्प्लिट कोर करंट ट्रांसफार्मर

स्प्लिट कोर सीटी को प्राथमिक कंडक्टर को डिस्कनेक्ट किए बिना स्थापित किया जा सकता है, जो उन्हें मौजूदा सिस्टम और ऊर्जा ऑडिट को फिर से स्थापित करने के लिए आदर्श बनाता है।

3. बार-प्रकार के वर्तमान ट्रांसफार्मर

बार-प्रकार के सीटी एक अंतर्निहित प्राथमिक कंडक्टर का उपयोग करते हैं और उत्कृष्ट यांत्रिक शक्ति के साथ उच्च-वर्तमान अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।

4. घाव प्राथमिक वर्तमान ट्रांसफार्मर

इन सीटी में प्राथमिक वाइंडिंग पर कई मोड़ शामिल होते हैं और इनका उपयोग कम-वर्तमान, उच्च-सटीकता माप अनुप्रयोगों के लिए किया जाता है।


करंट ट्रांसफार्मर सीटी चुनते समय मुख्य कारक

सही सीटी का चयन करने के लिए प्रदर्शन, सुरक्षा और लागत में संतुलन की आवश्यकता होती है। विचार करने के लिए सबसे महत्वपूर्ण मानदंड नीचे दिए गए हैं:

रेटेड प्राथमिक धारा

प्राथमिक करंट रेटिंग वाला एक CT चुनें जो आपके सिस्टम के अधिकतम ऑपरेटिंग करंट से मेल खाता हो या उससे थोड़ा अधिक हो।

माध्यमिक वर्तमान रेटिंग

  • 1ए - लंबे केबल रन के लिए पसंदीदा
  • 5ए - औद्योगिक अनुप्रयोगों में आम

सटीकता वर्ग

सटीकता वर्ग यह निर्धारित करता है कि सीटी प्राथमिक धारा को कितनी सटीकता से पुन: उत्पन्न करती है। यह बिलिंग और सुरक्षा प्रणालियों के लिए विशेष रूप से महत्वपूर्ण है।

बोझ क्षमता

बर्डन का तात्पर्य सीटी सेकेंडरी से जुड़े कुल भार (वीए में) से है। रेटेड बोझ से अधिक होने से सटीकता कम हो जाती है और ओवरहीटिंग हो सकती है।

आवेदन का प्रकार

  • मापन सी.टी
  • सुरक्षा सीटीएस
  • संयुक्त माप और सुरक्षा सीटी

निर्माताओं को पसंद हैXiFaइष्टतम प्रदर्शन और दीर्घकालिक विश्वसनीयता सुनिश्चित करते हुए, विशिष्ट सिस्टम आवश्यकताओं से मेल खाने के लिए अनुकूलित सीटी समाधान प्रदान करें।


सीटी सटीकता कक्षाएं समझाई गईं

सटीकता वर्ग निर्दिष्ट शर्तों के तहत सीटी की अनुमेय त्रुटि को परिभाषित करते हैं।

  • कक्षा 0.1 / 0.2 / 0.5- उच्च परिशुद्धता ऊर्जा मीटरिंग
  • कक्षा 1.0- सामान्य निगरानी
  • 5पी/10पी- सुरक्षा अनुप्रयोग

सही सटीकता वर्ग का चयन सिस्टम दक्षता को बनाए रखते हुए आईईसी और आईईईई जैसे मानकों का अनुपालन सुनिश्चित करता है।


वर्तमान ट्रांसफार्मर सीटी के अनुप्रयोग

  • विद्युत उत्पादन एवं पारेषण
  • औद्योगिक मोटर सुरक्षा
  • स्मार्ट ग्रिड और ऊर्जा प्रबंधन प्रणाली
  • नवीकरणीय ऊर्जा प्रतिष्ठान
  • सबस्टेशन स्वचालन

आधुनिक बिजली बुनियादी ढांचे में, सीटी बुद्धिमान निगरानी और पूर्वानुमानित रखरखाव रणनीतियों को सक्षम करने में महत्वपूर्ण भूमिका निभाते हैं।


स्थापना और सुरक्षा संबंधी विचार

सुरक्षित और सटीक सीटी ऑपरेशन सुनिश्चित करने के लिए उचित स्थापना आवश्यक है।

  • सीटी सेकेंडरी को कभी भी खुला न छोड़ें
  • सही ध्रुवता संरेखण सुनिश्चित करें
  • उपयुक्त शॉर्टिंग टर्मिनलों का उपयोग करें
  • निर्माता स्थापना दिशानिर्देशों का पालन करें

गलत इंस्टॉलेशन से खतरनाक ओवरवॉल्टेज और गलत रीडिंग हो सकती है।


वर्तमान ट्रांसफार्मर सीटी प्रकार की तुलना

सीटी प्रकार मुख्य लाभ विशिष्ट अनुप्रयोग
विंडो सीटी कॉम्पैक्ट और किफायती स्विचगियर पैनल
स्प्लिट कोर सीटी आसान स्थापना ऊर्जा रेट्रोफिटिंग
बार-प्रकार सीटी उच्च वर्तमान क्षमता उपकेंद्रों
घाव सी.टी उच्च सटीकता कम-वर्तमान माप

अक्सर पूछे जाने वाले प्रश्न (FAQ)

यदि सीटी सेकेंडरी को खुला छोड़ दिया जाए तो क्या होगा?

एक ओपन-सर्किटेड सीटी सेकेंडरी खतरनाक रूप से उच्च वोल्टेज उत्पन्न कर सकता है, जिससे गंभीर सुरक्षा जोखिम और संभावित रूप से हानिकारक उपकरण उत्पन्न हो सकते हैं।

क्या कोई करंट ट्रांसफार्मर डीसी करंट को माप सकता है?

पारंपरिक सीटी केवल एसी करंट के लिए डिज़ाइन किए गए हैं। डीसी माप के लिए, हॉल-इफ़ेक्ट सेंसर की आवश्यकता होती है।

करंट ट्रांसफार्मर कितने समय तक चलता है?

उचित स्थापना और परिचालन स्थितियों के साथ, एक उच्च गुणवत्ता वाली सीटी 20-30 साल या उससे अधिक तक चल सकती है।

क्या उच्च सटीकता वर्ग हमेशा बेहतर होता है?

आवश्यक रूप से नहीं। उच्च सटीकता से लागत बढ़ जाती है। सटीकता वर्ग को एप्लिकेशन की वास्तविक आवश्यकताओं से मेल खाना चाहिए।


निष्कर्ष

सही का चयनवर्तमान ट्रांसफार्मर (सीटी)सुरक्षित, कुशल और विश्वसनीय विद्युत प्रणालियों को डिजाइन करने में एक महत्वपूर्ण कदम है। सीटी प्रकार, सटीकता वर्ग और एप्लिकेशन आवश्यकताओं को समझकर, इंजीनियर और सिस्टम डिजाइनर प्रदर्शन में काफी सुधार कर सकते हैं और परिचालन जोखिमों को कम कर सकते हैं।

यदि आप विश्वसनीय और अनुकूलित वर्तमान ट्रांसफार्मर समाधान की तलाश में हैं,XiFaसटीकता, स्थायित्व और अंतरराष्ट्रीय मानकों के अनुपालन के लिए इंजीनियर किए गए सीटी उत्पादों की एक विस्तृत श्रृंखला प्रदान करता है।

अपने प्रोजेक्ट के लिए आदर्श वर्तमान ट्रांसफार्मर का चयन करने या तकनीकी सहायता का अनुरोध करने के बारे में अधिक जानने के लिए,हमसे संपर्क करेंआज ही और हमारे विशेषज्ञों को आपके सिस्टम को आत्मविश्वास के साथ सशक्त बनाने में मदद करने दें।
