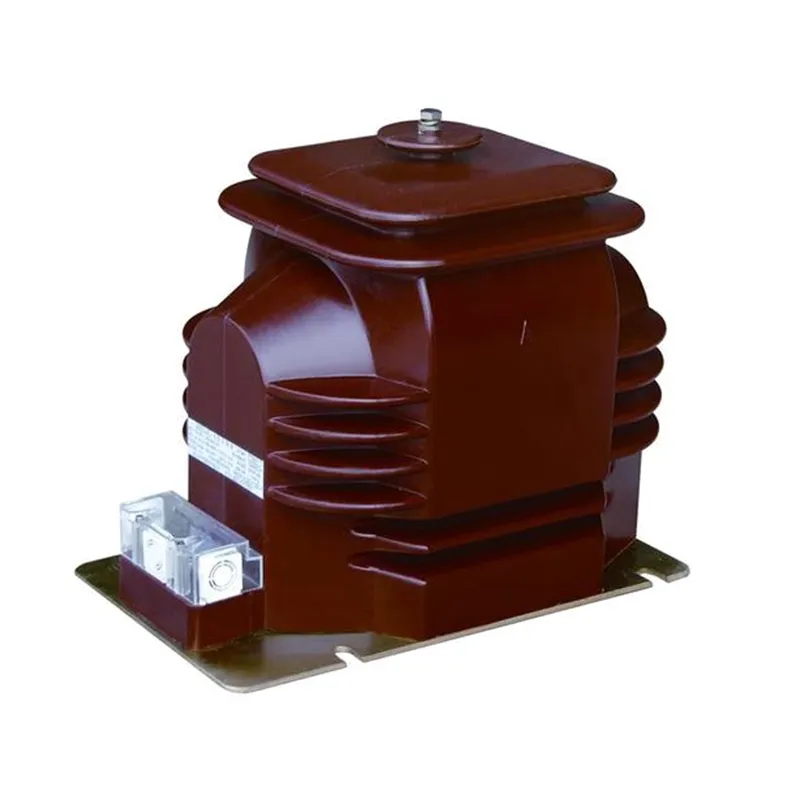

सबस्टेशन में 13.8 केवी सिंगल फेज़ पोटेंशियल ट्रांसफार्मर

उत्पाद की विशेषताएँ:

सबस्टेशन में 13.8 केवी सिंगल फेज पोटेंशियल ट्रांसफार्मर को 13.8 केवी के प्राथमिक वोल्टेज को मानक माध्यमिक वोल्टेज, जैसे 100 या 110 वोल्ट तक कम करने के लिए डिज़ाइन किया गया है। फिर कम वोल्टेज को उपकरणों और सुरक्षात्मक रिले को मापने के लिए समानांतर वाइंडिंग में आपूर्ति की जाती है, जिससे प्राथमिक वोल्टेज माप अप्रत्यक्ष रूप से कम वोल्टेज वाले उपकरणों के साथ किया जा सकता है। ऐसा दृष्टिकोण उपकरण डिज़ाइन को सरल बनाता है, लागत बचाता है, और उपकरण और संचालन कर्मियों दोनों की सुरक्षा सुनिश्चित करता है।

13.8 केवी एकल चरण संभावित ट्रांसफार्मर का कार्य सिद्धांत बिजली वितरण ट्रांसफार्मर के समान है, जिसमें परिवर्तन अनुपात प्राथमिक और माध्यमिक कॉइल में घुमावों की संख्या से निर्धारित होता है। द्वितीयक घुमावों की संख्या बढ़ाने से अनुपात कम हो जाता है, जबकि प्राथमिक घुमावों की संख्या बढ़ने से यह बढ़ जाता है। यह ध्यान रखना महत्वपूर्ण है कि किसी भी परिस्थिति में 13.8 केवी एकल चरण संभावित ट्रांसफार्मर के द्वितीयक सर्किट को ऑपरेशन के दौरान शॉर्ट सर्किट नहीं किया जाना चाहिए।

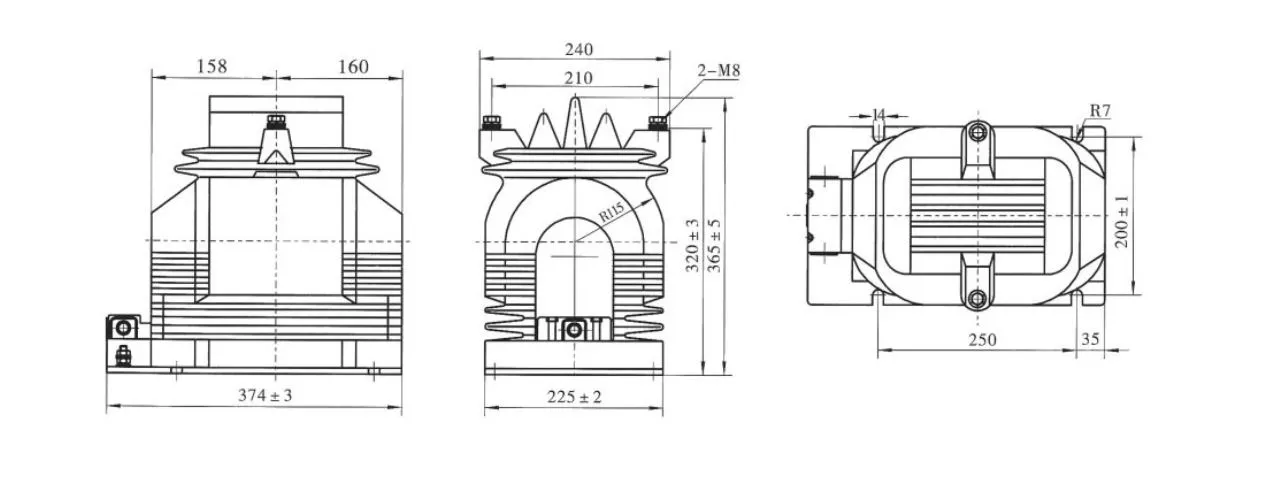

तकनीकी विशिष्टता:

उत्पाद अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: 13.8 केवी एकल चरण संभावित ट्रांसफार्मर 13.8 केवी पावर ट्रांसफार्मर से कैसे भिन्न है?

ए: जबकि दोनों वोल्टेज परिवर्तित करने वाले उपकरण हैं, 13.8 केवी एकल चरण संभावित ट्रांसफार्मर को बिजली हस्तांतरण के बजाय माप और सुरक्षा के लिए डिज़ाइन किया गया है। इसका रेटेड बोझ अपेक्षाकृत छोटा है, आमतौर पर वीए में व्यक्त किया जाता है, जबकि पावर ट्रांसफार्मर बड़े मूल्य में भार संभालते हैं जो केवीए या एमवीए में गिना जाता है।

प्रश्न: 13.8 केवी एकल चरण संभावित ट्रांसफार्मर पर कौन सी इन्सुलेशन विधियों का उपयोग किया जाता है?

उत्तर: अधिकांशसंभावित ट्रांसफार्मरइस वोल्टेज स्तर पर इनडोर सेवा के लिए एपॉक्सी राल कास्ट इन्सुलेशन या बाहरी प्रतिष्ठानों के लिए चीनी मिट्टी के बरतन/सिलिकॉन हाउसिंग का उपयोग करें। कुछ डिज़ाइन विस्तारित सेवा जीवन और उच्च तापीय क्षमता प्राप्त करने के लिए तेल में डूबे इन्सुलेशन का उपयोग करते हैं।

प्रश्न: 13.8 केवी एकल चरण संभावित ट्रांसफार्मर को सबस्टेशन में कैसे जोड़ा जाना चाहिए?

ए: चरण से जमीन माप के लिए, पीटी प्राथमिक एक चरण और जमीन के बीच जुड़ा हुआ है। तीन चरण प्रणाली में, एकल चरण पीटी का एक सेट या तीन चरण पीटी इकाई का उपयोग लाइन से लाइन और लाइन से ग्राउंड वोल्टेज को मापने के लिए किया जा सकता है।

प्रश्न: सबस्टेशनों में 13.8 केवी एकल चरण संभावित ट्रांसफार्मर के साथ क्या समस्याएं उत्पन्न हो सकती हैं?

ए: सामान्य समस्याओं में इन्सुलेशन में गिरावट, कुछ स्विचिंग स्थितियों के तहत फेरोरेसोनेंस, अधिक बोझ के कारण ओवरहीटिंग और सेकेंडरी सर्किट खुली स्थितियां शामिल हैं जो खतरनाक रूप से उच्च वोल्टेज का कारण बन सकती हैं।
