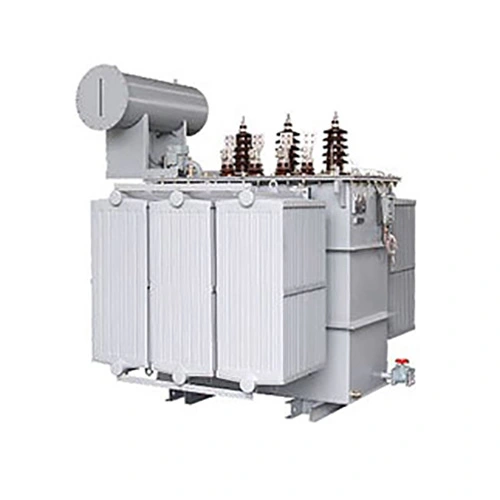

35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर

वानजाउ Xifa इलेक्ट्रिक पावर इक्विपमेंट कं, लिमिटेड 20 वर्षों से ट्रांसफार्मर के उत्पादन में लगा हुआ है और उसके पास व्यापक अनुभव है। 35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर की रेटेड क्षमता 2500 kVA है, जिसका वोल्टेज स्तर 35kV / 0.4kV है। इसका उपयोग मुख्य रूप से 35kV उच्च वोल्टेज बिजली आपूर्ति को 400V कम वोल्टेज बिजली वितरण आपूर्ति में परिवर्तित करने, परिपक्व और विश्वसनीय संरचनात्मक प्रक्रियाओं को अपनाने, बड़ी क्षमता वाले कम वोल्टेज भार की बिजली आपूर्ति आवश्यकताओं को पूरा करने के लिए किया जाता है।

जांच भेजें

उत्पाद वर्णन

35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर का कोर उच्च चुंबकीय चालकता कोल्ड रोल्ड ओरिएंटेड सिलिकॉन स्टील शीट से बना है, और संपूर्ण जुड़ने की प्रक्रिया एक पूर्ण बेवल जोड़ और नो होल बाइंडिंग विधि का उपयोग करके की जाती है, जो प्रभावी रूप से नो लोड हानि और उत्तेजना वर्तमान को कम करती है। उच्च वोल्टेज और निम्न वोल्टेज दोनों वाइंडिंग ऑक्सीजन-मुक्त तांबे के तारों (या आवश्यकतानुसार एल्यूमीनियम तारों) से बने होते हैं, उच्च वोल्टेज वाइंडिंग एक बहु-परत बेलनाकार संरचना में होती है और कम वोल्टेज वाइंडिंग फ़ॉइल वाइंडिंग या डबल सर्पिल संरचना में होती है, जो अच्छी विद्युत शक्ति और शॉर्ट सर्किट प्रतिरोध प्रदान करती है।

35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर का आवरण वैक्यूम सुखाने और वैक्यूम तेल इंजेक्शन उपचार से गुजरता है, जिससे एक स्थिर और विश्वसनीय इन्सुलेशन प्रणाली सुनिश्चित होती है। तेल टैंक एक नालीदार शीट या गर्मी अपव्यय ट्यूब संरचना को अपनाता है, जो गर्मी अपव्यय दक्षता और सीलिंग प्रदर्शन को संतुलित करता है, और दबाव राहत वाल्व, गैस रिले, तेल स्तर गेज, तापमान मापने वाले तत्व और अन्य पूर्ण सुरक्षा उपकरणों से सुसज्जित है।

हमारे कारखाने में 35kV और उससे अधिक के ट्रांसफार्मर के लिए पूर्ण प्रक्रिया उत्पादन क्षमता है, जिसमें वाइंडिंग, कोर असेंबली, केसिंग असेंबली, वैक्यूम ट्रीटमेंट और फैक्ट्री परीक्षण शामिल हैं। फैक्ट्री छोड़ने से पहले, प्रत्येक उत्पाद कई नियमित परीक्षणों से गुजरता है, जैसे कि वाइंडिंग प्रतिरोध माप, वोल्टेज अनुपात और कनेक्शन समूह पदनाम सत्यापन, आदि।

35 से 0.4 केवी 3 चरण 2500 केवीए पावर ट्रांसफार्मर में कम नुकसान, कम शोर और कम तापमान वृद्धि की सुविधा है, और यह इनडोर, आउटडोर, उच्च ऊंचाई या उच्च प्रदूषण स्तर वाले क्षेत्रों में निरंतर संचालन के लिए उपयुक्त है।

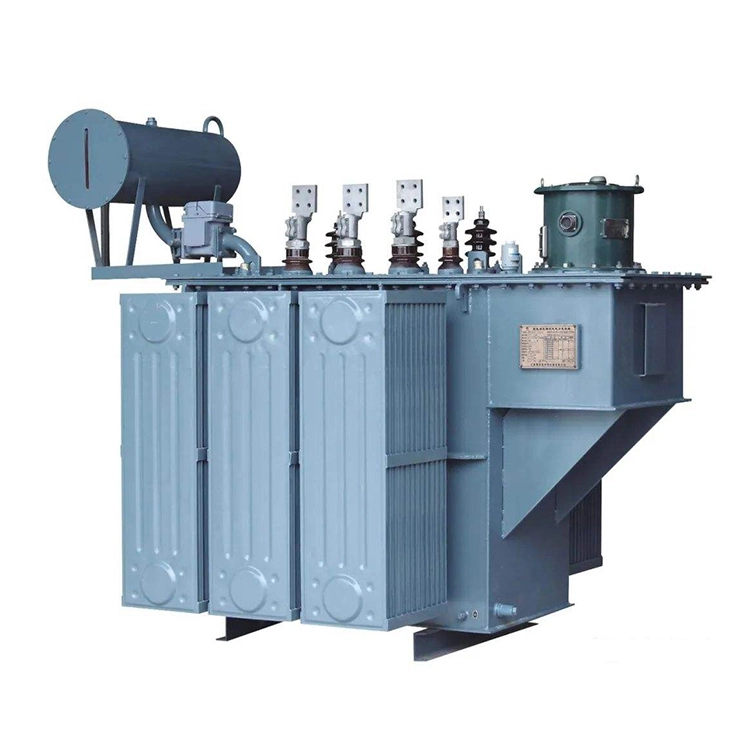

35 To 0 4kv 3 Phase 2500kva Power Transformer

तकनीकी विशिष्टता:

प्रोडक्ट का नाम	35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर
उच्च तनाव (एचटी) वोल्टेज	35 के.वी
निम्न तनाव (एलटी) वोल्टेज	0.4 के.वी
चरण विस्थापन समूह	Yd11/YNd11
उत्तेजना हानि	≈2550 डब्ल्यू
पूर्ण भार हानि	≈20640 डब्ल्यू
प्रतिबाधा वोल्टेज	6.5%
मुख्य	सीआरजीओ
रेटेड आवृत्ति	50/60 हर्ट्ज

प्रश्न: 6.5% शॉर्ट सर्किट प्रतिबाधा के साथ 35 से 0.4kv 3 चरण 2500kva बिजली ट्रांसफार्मर का मुख्य कार्य क्या है, और ट्रांसफार्मर के सुरक्षित संचालन के लिए इसका क्या महत्व है?

ए: 35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर के लिए मानक कॉन्फ़िगरेशन के रूप में निर्दिष्ट 6.5% शॉर्ट सर्किट प्रतिबाधा ट्रांसफार्मर के सुरक्षित और स्थिर संचालन को सुनिश्चित करने के लिए एक प्रमुख पैरामीटर है। यह पैरामीटर 35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर के कम-वोल्टेज पक्ष पर शॉर्ट सर्किट करंट को प्रभावी ढंग से सीमित कर सकता है, ट्रांसफार्मर वाइंडिंग की गतिशील और थर्मल स्थिरता को बढ़ा सकता है, और शॉर्ट सर्किट दोषों के कारण वाइंडिंग के विरूपण और इन्सुलेशन क्षति को रोक सकता है। साथ ही, यह प्रतिबाधा पैरामीटर ट्रांसफार्मर बॉडी की संरचना के अनुकूल होता है, जो असामान्य चुंबकीय क्षेत्र रिसाव और ओवरहीटिंग समस्याओं से बच सकता है। यह ट्रांसफार्मर रिले सुरक्षा की स्थापना के लिए एक मानक आधार भी प्रदान कर सकता है, ओवरस्टेप ट्रिपिंग से बच सकता है, और यह सुनिश्चित कर सकता है कि 35 से 0.4kv 3 चरण 2500kva पावर ट्रांसफार्मर बिना करंट प्रवाहित किए समानांतर में काम कर सकता है, जिससे ट्रांसफार्मर के सुरक्षित, आर्थिक और स्थिर संचालन की गारंटी होती है।
