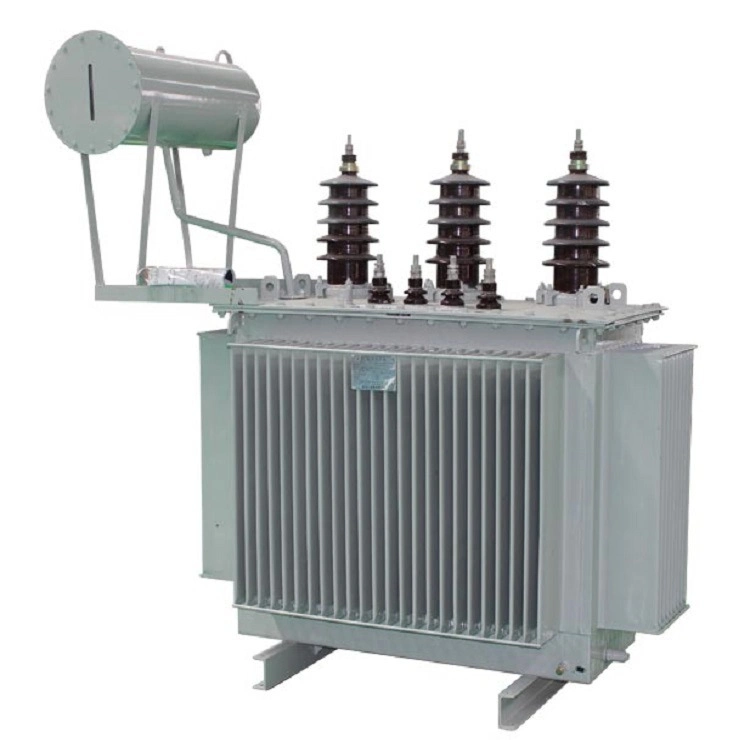

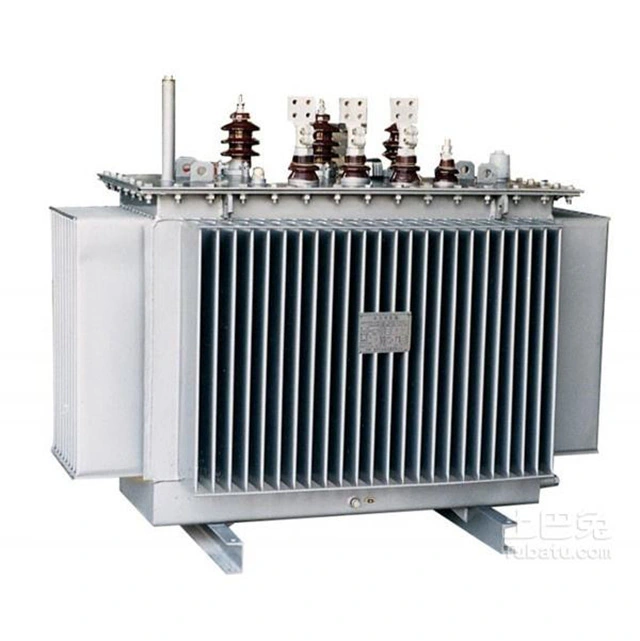

500kva वितरण इलेक्ट्रिक पावर ट्रांसफार्मर

500kva वितरण इलेक्ट्रिक पावर ट्रांसफार्मर में निम्नलिखित प्रमुख फायदे हैं: बढ़ी हुई सुरक्षा के लिए उन्नत इन्सुलेशन तकनीक। कम शोर संचालन और न्यूनतम रखरखाव आवश्यकताएँ। इसे विशेष रूप से वाणिज्यिक और औद्योगिक वातावरण में कुशल संचालन के लिए डिज़ाइन किया गया है, जिसमें 500kVA क्षमता है जो लागत प्रभावशीलता और पर्यावरणीय प्रदर्शन दोनों प्रदान करती है।

उपयोगकर्ता लागत और दक्षता के बीच संतुलन हासिल करने के लिए एल्यूमीनियम वाइंडिंग चुन सकते हैं, या बेहतर चालकता, कम नुकसान और बेहतर गर्मी प्रतिरोध के लिए तांबे की वाइंडिंग चुन सकते हैं।

तापमान वृद्धि को 150℃, 115℃ या 80℃ के रूप में चुना जा सकता है। उत्तरार्द्ध दक्षता में सुधार कर सकता है और उच्च परिवेश के तापमान या निरंतर भार के तहत इन्सुलेशन जीवन का विस्तार कर सकता है, और 220 डिग्री सेल्सियस या उच्च ग्रेड तक सामग्री का उपयोग कर सकता है।

500kva वितरण इलेक्ट्रिक पावर ट्रांसफार्मर के बाड़े के प्रकारों में इनडोर शुष्क वातावरण के लिए उपयुक्त हवादार NEMA 1 बाड़े, बाहरी/नम वातावरण के लिए उपयुक्त वर्षारोधी कवर के साथ NEMA 3R बाड़े, और धूल प्रूफ, नमी प्रूफ, संक्षारक या खतरनाक क्षेत्रों के लिए उपयुक्त पूरी तरह से संलग्न बाड़े शामिल हैं।

तकनीकी मापदण्ड:

इसे शीट में संसाधित करने के बजाय, सिलिकॉन स्टील के पूरे टुकड़े को कोर के रूप में उपयोग क्यों नहीं किया जाता?

ऐसा इसलिए है क्योंकि शीट जैसा कोर एक अन्य प्रकार के लोहे के नुकसान "एडी करंट लॉस" को कम कर सकता है। जब 500kva वितरण विद्युत ट्रांसफार्मर काम कर रहा होता है, तो कुंडल में एक प्रत्यावर्ती धारा होती है, और इससे उत्पन्न चुंबकीय प्रवाह स्वाभाविक रूप से प्रत्यावर्ती होता है। यह बदलता चुंबकीय प्रवाह लौह कोर में एक प्रेरित धारा उत्पन्न करता है। लौह कोर में उत्पन्न प्रेरित धारा चुंबकीय प्रवाह के लंबवत तल के भीतर एक गोलाकार पैटर्न में घूमती है, इसलिए इसे एड़ी धारा कहा जाता है। एड़ी धारा के नुकसान के कारण भी लौह कोर गर्म हो जाता है।

एड़ी धारा हानि को कम करने के लिए, 500kva वितरण विद्युत ट्रांसफार्मर के लौह कोर को पारस्परिक रूप से इंसुलेटेड सिलिकॉन स्टील शीटों को ढेर करके बनाया जाता है, ताकि एड़ी धारा एक छोटे क्रॉस सेक्शन के माध्यम से एक संकीर्ण, लम्बी सर्किट में प्रवाहित हो, जिससे एड़ी धारा पथ पर प्रतिरोध बढ़ जाए। इसी समय, सिलिकॉन स्टील में सिलिकॉन सामग्री की प्रतिरोधकता को बढ़ाता है, जो एड़ी धारा को कम करने में भी भूमिका निभाता है।

500kva वितरण इलेक्ट्रिक पावर ट्रांसफार्मर कोर के लिए, आम तौर पर 0.35 मिमी मोटी कोल्ड रोल्ड सिलिकॉन स्टील शीट का चयन किया जाता है। आवश्यक कोर के आकार के अनुसार इसे लंबी शीट में काटा जाता है। सिद्धांत रूप में, एड़ी धारा को कम करने के लिए, सिलिकॉन स्टील शीट जितनी पतली होगी और ओवरलैपिंग शीट स्ट्रिप्स जितनी संकीर्ण होंगी, प्रभाव उतना ही बेहतर होगा। यह न केवल भंवर धारा हानि को कम करता है, तापमान वृद्धि को कम करता है, बल्कि सिलिकॉन स्टील शीट की सामग्री को भी बचाता है।

हालाँकि, सिलिकॉन स्टील शीट ट्रांसफार्मर कोर बनाते समय, यह न केवल उपरोक्त अनुकूल कारकों पर आधारित होता है, क्योंकि इस तरह से लोहे की कोर बनाने से काम करने का समय काफी बढ़ जाएगा और लोहे के कोर के प्रभावी क्रॉस सेक्शन में कमी आएगी। इसलिए, सिलिकॉन स्टील शीट के साथ ट्रांसफार्मर कोर बनाते समय, विशिष्ट स्थिति पर विचार करना, पेशेवरों और विपक्षों का वजन करना और इष्टतम आकार चुनना आवश्यक है।
