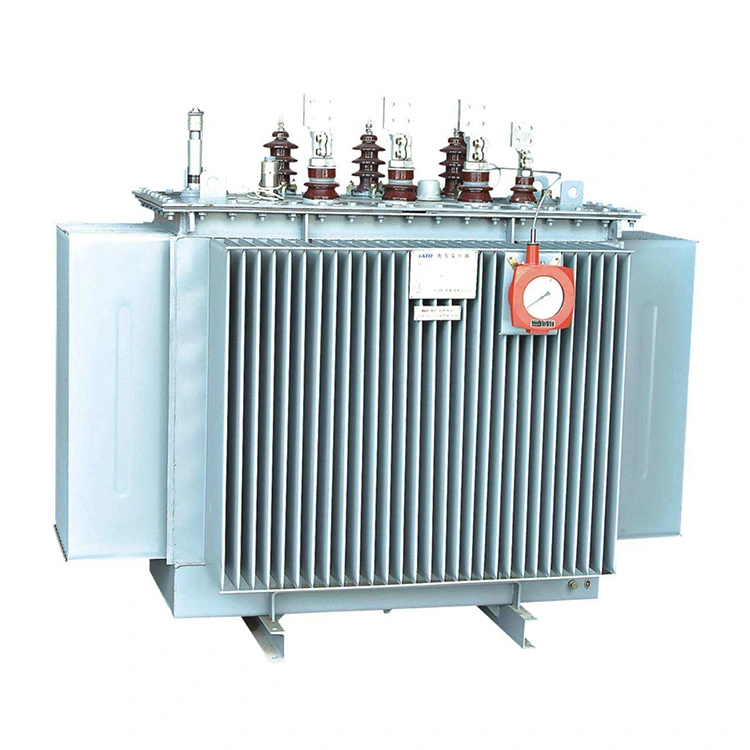

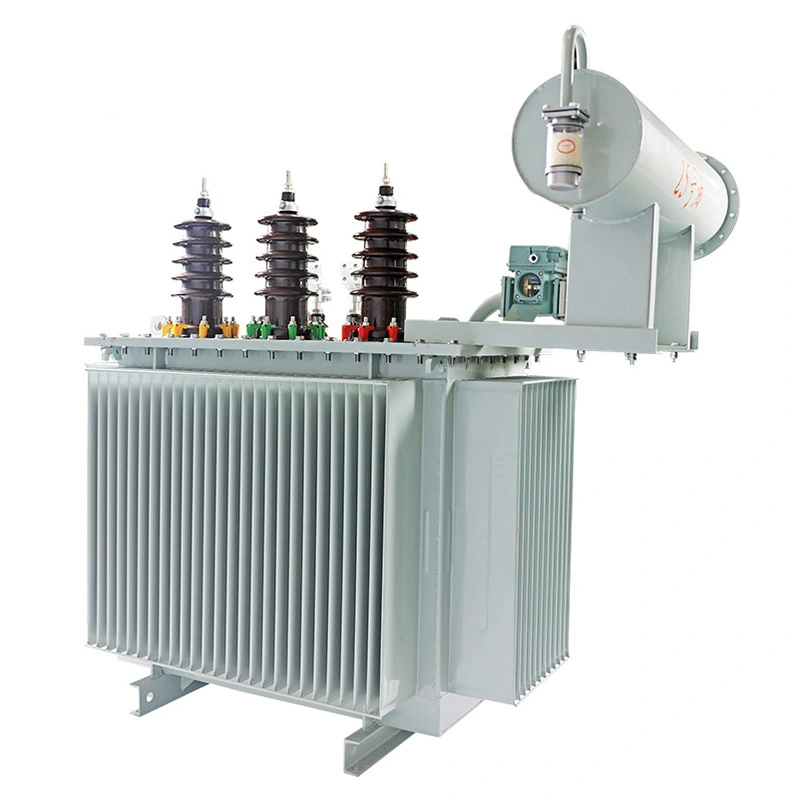

1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv

1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv एक प्रमुख मध्यम वोल्टेज विद्युत उपकरण है, जो IEC 60076 और GB 1094 मानकों के अनुरूप निर्मित है। यह 11kV इनपुट पावर को 33kV आउटपुट में परिवर्तित करता है, जिससे वोल्टेज स्तरों के बीच ऊर्जा संचरण होता है, जिसका व्यापक रूप से औद्योगिक पार्कों, बिजली स्टेशनों, ग्रामीण ग्रिड उन्नयन और बड़े औद्योगिक उद्यमों में उपयोग किया जाता है।

YNd11 वेक्टर समूह, CRGO सिलिकॉन स्टील कोर और शुद्ध तांबे की वाइंडिंग्स को अपनाने से, 1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv तक कम ऊर्जा खपत, मजबूत अधिभार क्षमता और स्थिर प्रदर्शन की सुविधा मिलती है। ±2×2.5% नो लोड वोल्टेज विनियमन के साथ, यह स्थिर आउटपुट सुनिश्चित करता है, और इसकी सीलबंद संरचना इनडोर और आउटडोर इंस्टॉलेशन के लिए उपयुक्त है, जो विभिन्न परिदृश्यों के लिए विश्वसनीय बिजली समर्थन प्रदान करती है।

1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv मुख्य रूप से मध्यम वोल्टेज पावर ग्रिड के वोल्टेज बढ़ाने वाले परिदृश्यों में उपयोग किया जाता है।

इसके विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैं:

1.औद्योगिक पार्क, बड़े औद्योगिक और खनन उद्यम: अपने स्वयं के बिजली संयंत्रों द्वारा उत्पन्न या पावर ग्रिड से प्राप्त 11 केवी बिजली को आंतरिक बिजली संचरण और बड़े उपकरणों को बिजली आपूर्ति के लिए 33 केवी उच्च वोल्टेज बिजली में परिवर्तित करें।

2.पावर प्लांट और सबस्टेशन: सेट बनाने के लिए वोल्टेज बढ़ाने वाले उपकरण के रूप में उपयोग किया जाता है, जनरेटर द्वारा उत्पन्न कम वोल्टेज बिजली को 33 केवी उच्च वोल्टेज बिजली में परिवर्तित किया जाता है और इसे मध्यम वोल्टेज पावर ग्रिड से जोड़ा जाता है।

3.ग्रामीण पावर ग्रिड उन्नयन: ग्रामीण पावर ग्रिड के वोल्टेज स्तर को बढ़ाएं, ट्रांसमिशन घाटे को कम करें और ग्रामीण बिजली आपूर्ति की स्थिरता सुनिश्चित करें।

4. बड़े निर्माण स्थल और अस्थायी बिजली आपूर्ति परियोजनाएं: बड़े निर्माण मशीनरी और अस्थायी बिजली आपूर्ति प्रणालियों के लिए स्थिर 33 केवी उच्च वोल्टेज बिजली प्रदान करें।

तकनीकी मापदण्ड:

प्रश्न: ट्रांसफार्मर तेल के लिए रखरखाव मानक क्या हैं? तेल पुनःपूर्ति या प्रतिस्थापन कब आवश्यक है?

उत्तर: यह 1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv पूरी तरह से सीलबंद संरचना को अपनाता है। तेल रिसाव के बिना सामान्य ऑपरेशन के तहत, बार-बार तेल पुनःपूर्ति की आवश्यकता नहीं होती है।

रखरखाव दिशानिर्देश: हर 1 से 2 साल में ट्रांसफार्मर तेल का परीक्षण करने के लिए नमूने लें, और ब्रेकडाउन वोल्टेज, नमी सामग्री और एसिड मान का परीक्षण करें। यदि तेल का स्तर मानक पैमाने से नीचे है, तेल का रंग गहरा और गंदला है, नमी की मात्रा मानक से अधिक है, या इन्सुलेशन शक्ति कम हो जाती है, तो समय पर तेल पुनःपूर्ति या समग्र तेल प्रतिस्थापन की आवश्यकता होती है। विभिन्न ब्रांडों या विभिन्न निर्माताओं के ट्रांसफार्मर तेल को मिलाना सख्त वर्जित है। तेल बदलने के बाद, तेल में हवा के बुलबुले के कारण होने वाले स्थानीय निर्वहन दोषों से बचने के लिए पूरी तरह से थकावट की आवश्यकता होती है।

प्रश्न: 1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv का मानक शॉर्ट सर्किट प्रतिबाधा मान सेट क्या है? इस सेटिंग का क्या महत्व है?

ए: मानक शॉर्ट सर्किट प्रतिबाधा 6.5% पर सेट है। यह मान 1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv स्तर के लिए राष्ट्रीय मानक और IEC मानक सेटिंग है। इसे मनमाने ढंग से नहीं बदला जा सकता.

कोर डिज़ाइन का महत्व इसमें निहित है: सबसे पहले, यह ग्रिड शॉर्ट सर्किट दोषों के दौरान पीक शॉर्ट सर्किट करंट को प्रभावी ढंग से सीमित करता है, ट्रांसफार्मर वाइंडिंग और कोर पर शॉर्ट सर्किट इलेक्ट्रोमोटिव बल के प्रभाव को कम करता है, और वाइंडिंग विरूपण और कोर क्षति जैसे प्रमुख दोषों से बचाता है; दूसरा, यह मध्यम वोल्टेज ग्रिड की शॉर्ट सर्किट क्षमता से मेल खाता है, अपस्ट्रीम और डाउनस्ट्रीम स्विचगियर और रिले सुरक्षा उपकरणों की सेटिंग्स का सटीक समन्वय सुनिश्चित करता है, दोषों की ओवर लेवल ट्रिपिंग को रोकता है, और संपूर्ण मध्यम वोल्टेज वितरण प्रणाली की स्थिरता की गारंटी देता है; तीसरा, यह 1000kva वितरण पावर ट्रांसफार्मर 11 से 33kv की वोल्टेज समायोजन दर को नियंत्रित करता है, लोड उतार-चढ़ाव के दौरान अत्यधिक वोल्टेज विचलन से बचाता है, और यह सुनिश्चित करता है कि बिजली आपूर्ति की गुणवत्ता मानकों को पूरा करती है।
