आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी

वानजाउ Xifa इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड एक ऐसी कंपनी है जो पूरी दुनिया को ट्रांसफार्मर की आपूर्ति कर सकती है। आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी कुशल और विश्वसनीय बिजली ट्रांसमिशन और वितरण प्रदान करता है। इसके सुरक्षित और विश्वसनीय प्रदर्शन, स्थापना और संचालन में आसानी और बिना किसी सावधानीपूर्वक रखरखाव की आवश्यकता की सुविधा के लिए धन्यवाद। यह उन उद्यमों और खदानों के लिए एक आदर्श विकल्प है जिन्हें विश्वसनीय और स्थिर बिजली आपूर्ति की आवश्यकता होती है। इस आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी का डिज़ाइन उच्च तापमान और चरम मौसम की स्थिति के लिए उपयुक्त है, जो कठोर वातावरण में भी स्थिर बिजली आपूर्ति सुनिश्चित करता है।

जांच भेजें

उत्पाद वर्णन

10 एमवीए 33 से 6.6 केवी का आउटडोर पावर ट्रांसफार्मर, 10 एमवीए की क्षमता और 33 से 6.6 केवी की वोल्टेज रेंज, एक प्रकार का आउटडोर पावर ट्रांसफार्मर है। इसका रेटेड वोल्टेज 10 एमवीए है, जिसमें उच्च वोल्टेज पक्ष 33 केवी और निम्न वोल्टेज पक्ष 6.6 केवी है। यह औद्योगिक और खनन उद्यमों के साथ-साथ औद्योगिक पार्कों के लिए एक मुख्यधारा मध्यम आकार का ट्रांसफार्मर उपकरण है, और पूरी तरह से आईईसी मानकों का अनुपालन करता है। आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी मुख्य रूप से वाइंडिंग, आयरन कोर और इंसुलेटिंग ऑयल तीन भागों को समाप्त करता है।

वाइंडिंग्स ट्रांसफार्मर का विद्युत भाग हैं। यह आम तौर पर घुमावदार सांचे पर इंसुलेटेड फ्लैट तांबे के तार या गोल तांबे के तार को लपेटकर बनाया जाता है। वाइंडिंग्स को आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी के लौह कोर कॉलम पर स्थापित किया गया है। कम वोल्टेज वाइंडिंग आंतरिक परत पर होती हैं, और उच्च-वोल्टेज वाइंडिंग कम वोल्टेज वाइंडिंग के बाहर स्थापित की जाती हैं। कम वोल्टेज वाइंडिंग और लौह कोर के बीच, और उच्च वोल्टेज वाइंडिंग और कम वोल्टेज वाइंडिंग के बीच, उन्हें अलग करने के लिए आस्तीन बनाने के लिए इन्सुलेट सामग्री का उपयोग किया जाता है, ताकि इन्सुलेशन प्राप्त किया जा सके।

आयरन कोर आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी का मुख्य चुंबकीय पथ भाग है। यह आमतौर पर 0.35 या 0.5 मिमी की मोटाई के साथ सिलिकॉन युक्त हॉट रोल्ड या कोल्ड रोल्ड सिलिकॉन स्टील शीट को स्टैक करके और इन्सुलेट पेंट के साथ लेपित करके बनाया जाता है। लौह कोर को दो भागों में विभाजित किया गया है: लौह कोर स्तंभ और योक। लौह कोर स्तंभ वाइंडिंग से सुसज्जित है, और योक का उपयोग चुंबकीय सर्किट को बंद करने के लिए किया जाता है। लौह कोर संरचना के मूल रूपों में हृदय प्रकार और शैल प्रकार शामिल हैं।

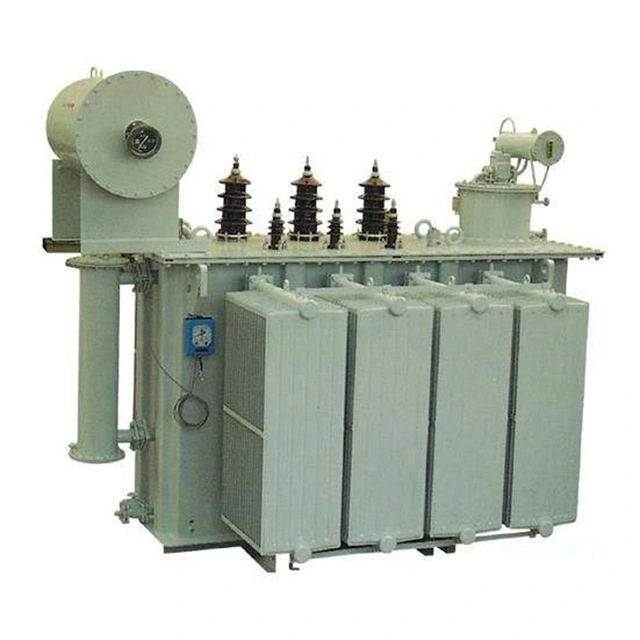

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

तकनीकी मापदण्ड:

प्रोडक्ट का नाम	आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी
चरण प्रणाली	3 चरण
प्राथमिक रेटेड वोल्टेज	33 के.वी
माध्यमिक रेटेड वोल्टेज	6.6 के.वी
वेक्टर समूह	Dyn11
शीतलन प्रकार	ओनान/ओनाफ़
घुमावदार सामग्री	ताँबा
शॉर्ट सर्किट प्रतिबाधा	8%
नो-लोड हानि	≤ 10 किलोवाट
भार हानि	≤ 52 किलोवाट
स्थापना प्रकार	बाहरी फर्श पर स्थापित
कार्यकारी मानक	आईईसी 60076

आउटडोर पावर ट्रांसफार्मर 10 एमवीए 33 से 6.6 केवी के विभिन्न इंस्टॉलेशन फॉर्म क्या हैं?

पावर इंजीनियरिंग में, आउटडोर ट्रांसफार्मर की स्थापना में मुख्य रूप से दो रूप होते हैं: पोल माउंटेड इंस्टॉलेशन और ग्राउंड माउंटेड इंस्टॉलेशन। चाहे कोई भी तरीका अपनाया जाए, सुरक्षा हमेशा पहले आती है। ट्रांसफार्मर के चारों ओर सबसे प्रमुख स्थान पर, राहगीरों को पास न आने की याद दिलाने के लिए एक विशिष्ट चेतावनी चिन्ह लटकाया जाना चाहिए।

जमीन पर स्थापित 10 एमवीए 33 से 6.6 केवी के बाहरी बिजली ट्रांसफार्मर के लिए, इसके चारों ओर कम से कम 1.7 मीटर की ऊंचाई वाली एक सुरक्षात्मक बाड़ लगाई जानी चाहिए, और बाड़ और ट्रांसफार्मर प्लेटफॉर्म के बीच पर्याप्त सुरक्षित संचालन स्थान होना चाहिए।

खंभों या टावरों पर स्थापना के लिए, यह आवश्यक है कि सभी उच्च और निम्न वोल्टेज लीडों को इंसुलेटेड कंडक्टरों का उपयोग करना चाहिए और कम वोल्टेज वाला हिस्सा नंगे बसबारों का भी उपयोग कर सकता है। जंग और संक्षारण को रोकने के लिए उपयोग किए जाने वाले सभी लोहे के हिस्सों को गैल्वेनाइज्ड किया जाना चाहिए।

यदि स्थापना जमीन पर की जाती है, तो आधार ऊंचाई आमतौर पर लगभग 500 मिमी निर्धारित की जाती है। यह आधार आमतौर पर ईंटों का उपयोग करके या कंक्रीट डालकर बनाया जाता है, और फिर सतह को 1:2 सीमेंट मोर्टार से चिकना किया जाता है। ट्रांसफार्मर के लिए रनिंग ट्रैक के रूप में काम करने के लिए सतह पर फ्लैट स्टील या चैनल स्टील बिछाने की आवश्यकता होती है।

स्थापना के दौरान, यह सुनिश्चित करना आवश्यक है कि ट्रैक समतल है और स्थिर संचालन सुनिश्चित करने के लिए ट्रैक गेज ट्रांसफार्मर के व्हील गेज से पूरी तरह मेल खाता है।
