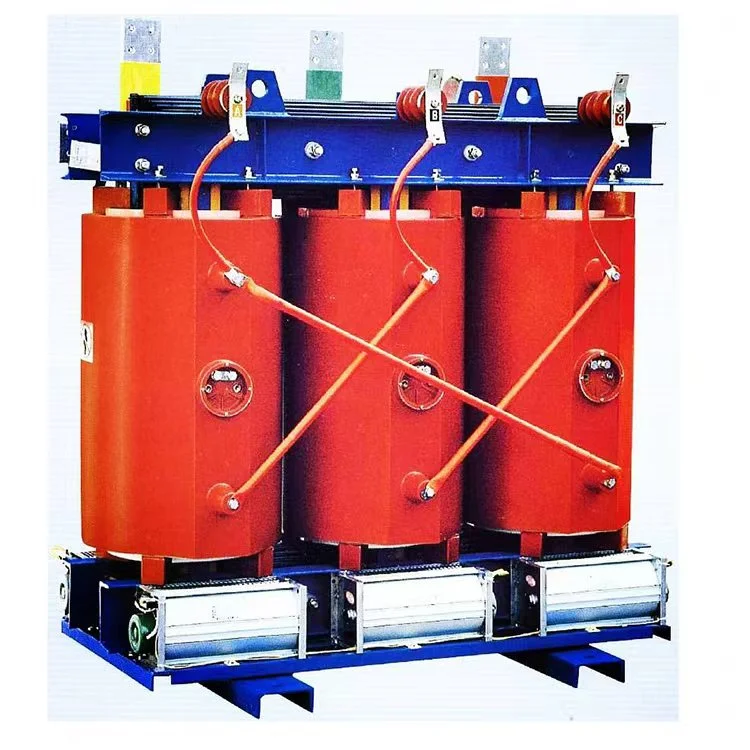

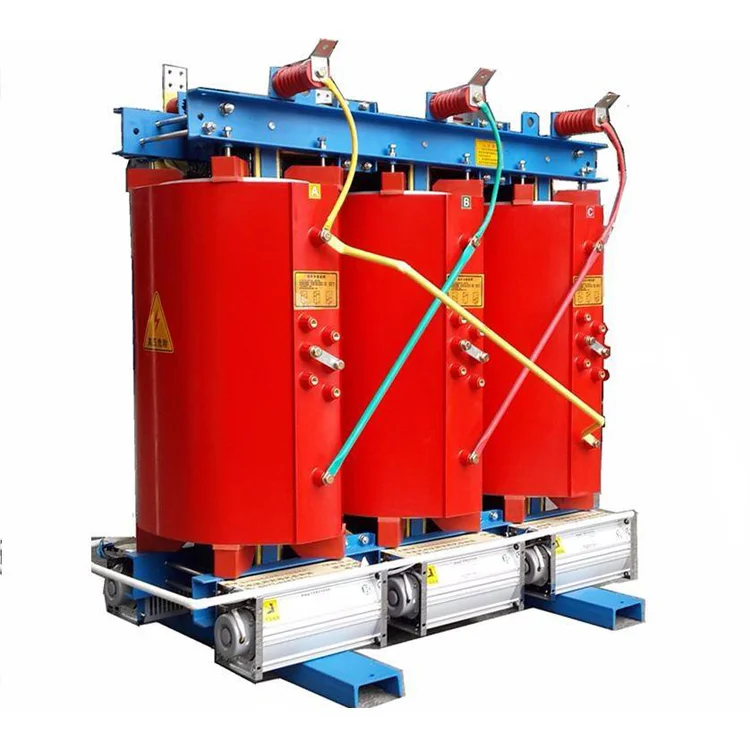

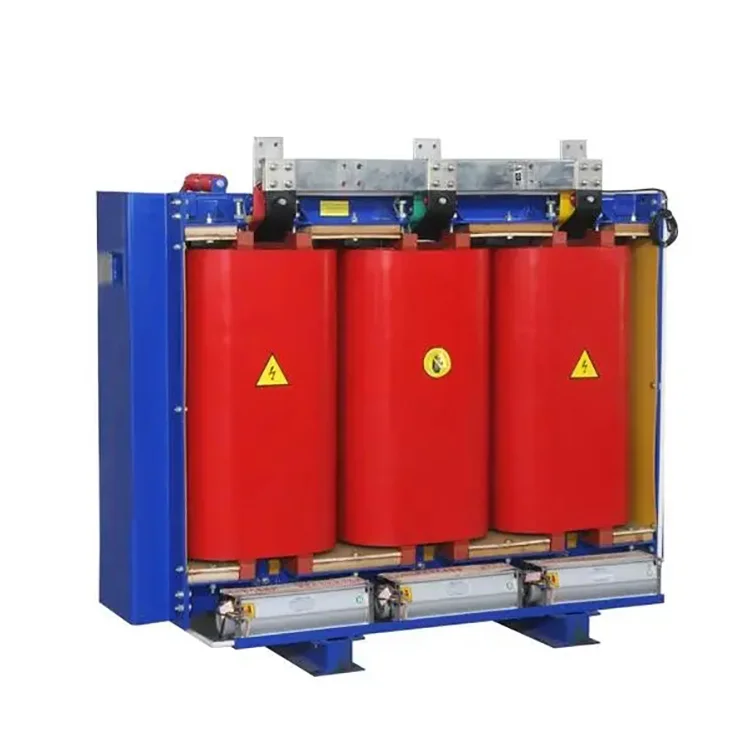

2500 केवीए 11 से 0.4 केवी ड्राई टाइप ट्रांसफार्मर

2500 केवीए 11 से 0.4 केवी ड्राई टाइप ट्रांसफार्मर में मुख्य रूप से निम्नलिखित घटक होते हैं: ट्रांसफार्मर कोर, ट्रांसफार्मर वाइंडिंग, ट्रांसफार्मर इन्सुलेशन, ट्रांसफार्मर कंडक्टर, ट्रांसफार्मर कूलिंग डिवाइस और तापमान मापने वाला उपकरण।

कॉयल

2500 केवीए 11 से 0.4 केवी शुष्क प्रकार के ट्रांसफार्मर कॉइल उच्च परिशुद्धता वाइंडिंग मशीनों पर लपेटे जाते हैं। लो वोल्टेज वाइंडिंग फ़ॉइल वाइंडिंग संरचना को अपनाती है। बड़ी क्षमता वाले ट्रांसफार्मर के लिए, वेंटिलेशन नलिकाएं आरक्षित हैं। वाइंडिंग के बाद, वैक्यूम सुखाने का कार्य किया जाता है। कास्टिंग और जमने की प्रक्रिया प्रक्रिया मानकों के अनुसार सख्ती से की जाती है, यह सुनिश्चित करते हुए कि कॉइल के अंदर कोई बुलबुले या रिक्तियां नहीं हैं, जिससे ट्रांसफार्मर को इष्टतम संचालन प्राप्त करने की अनुमति मिलती है।

मुख्य

2500 केवीए 11 से 0.4 केवी ड्राई टाइप ट्रांसफार्मर की इस श्रृंखला का कोर उच्च गुणवत्ता, उच्च पारगम्यता अनाज उन्मुख कोल्ड रोल्ड सिलिकॉन स्टील शीट से बना है। उन्नत सिलिकॉन स्टील शीट कटिंग लाइनें और 45° पूरी तरह से मिटर्ड स्टेप लैप कोर स्टैकिंग तकनीक अपनाई जाती है। कोर अंग क्लास एफ यूनिडायरेक्शनल ग्लास फाइबर टेप से बंधे हैं, और कोर योक पर छेद किए बिना पुल प्लेटों की एक नई संरचना का उपयोग फिक्सिंग के लिए किया जाता है। कोर सतह को एपॉक्सी राल के साथ लेपित किया जाता है, जो रिसाव प्रवाह के प्रभाव को कम करता है, चुंबकीय सर्किट वितरण को प्रभावी ढंग से अनुकूलित करता है, और कोर शोर, नो लोड लॉस और नो-लोड करंट को कम करता है। इससे वितरण ट्रांसफार्मर की उपस्थिति गुणवत्ता में उल्लेखनीय सुधार होता है।

हाई वोल्टेज वाइंडिंग

2500 केवीए 11 से 0.4 केवी ड्राई टाइप ट्रांसफार्मर की उच्च वोल्टेज वाइंडिंग एक खंडित परत संरचना को अपनाती है, जो वाइंडिंग की परतों के बीच वोल्टेज को काफी कम कर देती है। यह फिलर के साथ वैक्यूम कास्ट एपॉक्सी रेज़िन द्वारा बनता है, जो वाइंडिंग के आंतरिक आंशिक डिस्चार्ज स्तर को कम करता है और कॉइल के विद्युत प्रदर्शन में सुधार करता है। घुमावदार परतों के बीच इन्सुलेशन डीएमडी एपॉक्सी राल प्रीप्रेग कपड़े का उपयोग करता है, जो वोल्टेज का सामना करने की ताकत को बढ़ाता है। घुमावदार सतह को फाइबरग्लास जाल कपड़े से भर दिया जाता है, जिससे कॉइल की प्रभाव कठोरता में सुधार होता है, जिससे वितरण ट्रांसफार्मर की शॉर्ट सर्किट झेलने की क्षमता बढ़ जाती है। कुंडल कभी सूखता या टूटता नहीं है।

कम वोल्टेज वाइंडिंग:

लो वोल्टेज वाइंडिंग फ़ॉइल संरचना को अपनाती है। गर्मी अपव्यय क्षमता को बढ़ाने के लिए कॉइल में रेडियल कूलिंग नलिकाओं का उपयोग किया जाता है। 2500 केवीए 11 से 0.4 केवी शुष्क प्रकार के ट्रांसफार्मर की कम वोल्टेज वाइंडिंग की परतों के बीच इन्सुलेशन डीएमडी एपॉक्सी राल प्रीप्रेग कपड़े का उपयोग करता है। सिरों को सील कर दिया जाता है और एपॉक्सी रेज़िन से पोत दिया जाता है, जिसके परिणामस्वरूप इंटीग्रल क्योर फॉर्मिंग होती है।

उत्पाद पैरामीटर:

उत्पादन उपकरण

अर्ध-तैयार उत्पाद

सुरक्षा संलग्नक IP21

ट्रांसफार्मर कोर

ट्रांसफार्मर वाइंडिंग

परीक्षण केंद्र

घुमावदार कार्यशाला
