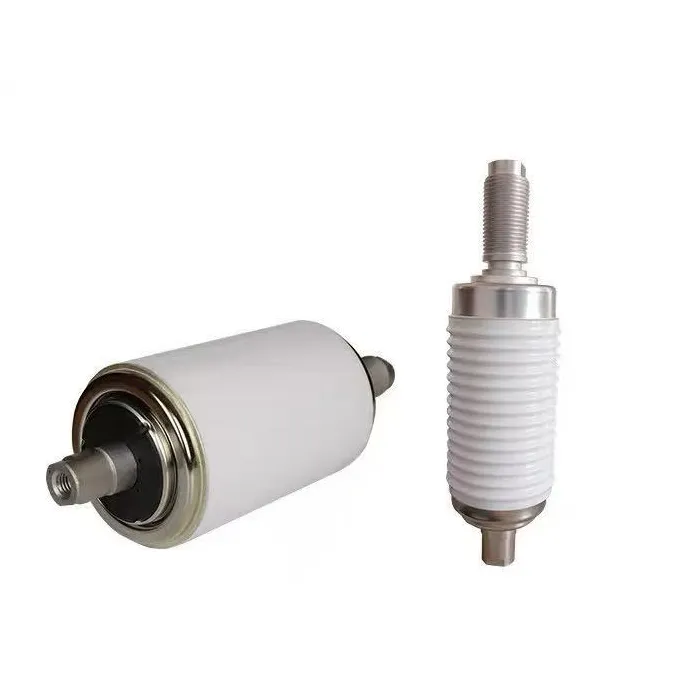

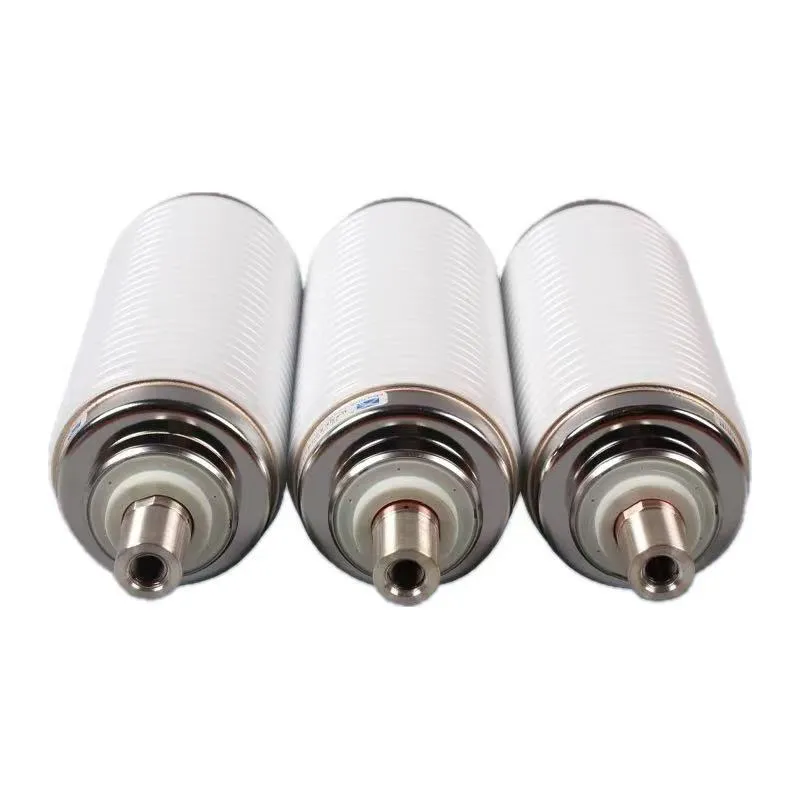

11kv 25ka vcb वैक्यूम बोतल इंटरप्रेटर मध्यम-वोल्टेज वैक्यूम सर्किट ब्रेकरों का मुख्य आर्क-बुझाने वाला घटक है, जो व्यापक रूप से 11kV बिजली वितरण प्रणालियों में उपयोग किया जाता है। यह पूरी तरह से सीलबंद सिरेमिक शेल को अपनाता है, जिसमें CuCr50 मिश्र धातु संपर्क और एक उच्च-वैक्यूम (≤5×10⁻⁴ Pa) आर्क-बुझाने वाला माध्यम होता है, जिसमें कॉम्पैक्ट संरचना, हल्के वजन और उत्कृष्ट इन्सुलेशन प्रदर्शन होता है। रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट 25kA है, रेटेड करंट 630A से 2000A तक है, और यांत्रिक जीवन 10,000 से अधिक ऑपरेशन है, जो IEC 62271-100 मानकों को पूरा करता है, जो औद्योगिक और बिजली वितरण परिदृश्यों में इनडोर स्विचगियर के लिए उपयुक्त है।
11kv 25ka vcb वैक्यूम बोतल इंटरप्रेटर का संचालन सिद्धांत वैक्यूम आर्क बुझाने पर आधारित है: बंद होने पर, गतिशील संपर्क स्थिर संपर्क से संपर्क करने के लिए ऑपरेटिंग तंत्र द्वारा संचालित होता है, जिससे एक वर्तमान पथ बनता है। खोलते समय, संपर्क एक चाप उत्पन्न करने के लिए अलग हो जाते हैं, जो वैक्यूम में कम कण घनत्व के कारण तुरंत ढांकता हुआ ताकत की वसूली के साथ जल्दी ठंडा और बुझ जाता है। ऑपरेशन के दौरान, परिरक्षण प्रणाली धातु वाष्प जमाव को रोकने के लिए चाप ऊर्जा को अवशोषित करती है, जबकि स्टेनलेस स्टील धौंकनी संपर्क आंदोलन के दौरान वायुरोधी सुनिश्चित करती है, जिससे बिजली प्रणाली का स्थिर और विश्वसनीय संचालन सुनिश्चित होता है।
| तकनीकी मापदण्ड | विनिर्देश |
| रेटेड वोल्टेज (अन) | 11kV |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (I₅n) | 25केए(4एस) |
| रेटेड वर्तमान(में) | 630ए/1250ए/1600ए/2000ए |
| रेटेड शॉर्ट-सर्किट मेकिंग करंट (इमक) | 63KA(पीक) |
| आंतरिक वैक्यूम दबाव | ≤5×10-4 पा |
| सामग्री से संपर्क करें | CuCr मिश्र धातु(CuCr50) |
| यांत्रिक जीवन | ≥10,000 संचालन |
| इन्सुलेशन स्तर | एसी 48kV/1 मिनट; बिजली आवेग 85KV |
| गैप से संपर्क करें | 9±1 मिमी |
मजबूत ब्रेकिंग क्षमता: IEC 62271-100 मानकों को पूरा करते हुए, 25kA शॉर्ट-सर्किट करंट को विश्वसनीय रूप से बाधित करता है।
तेज़ और स्थिर: आर्क मिलीसेकंड में बुझ जाता है; कोई पुन: प्रज्वलन नहीं; ढांकता हुआ पुनर्प्राप्ति गति बेजोड़ है।
लंबा जीवन और कम रखरखाव: CuCr संपर्कों में कम घिसाव होता है; यांत्रिक जीवन ≥10,000 संचालन; लगभग रखरखाव-मुक्त।
सुरक्षित और पर्यावरण-अनुकूल: कोई तेल/गैस नहीं; कोई विस्फोट/आग का जोखिम नहीं; चाप उजागर नहीं; कम शोर और शून्य प्रदूषण।
कॉम्पैक्ट और विश्वसनीय: छोटे आकार, हल्के वजन, इनडोर स्विचगियर के लिए उच्च अनुकूलनशीलता; कठोर परिस्थितियों में स्थिर प्रदर्शन।
प्रश्न: 11kv 25ka vcb वैक्यूम बोतल इंटरप्रेटर कैसे स्थापित करें और उसका रखरखाव कैसे करें?
उत्तर: सबसे पहले, वीसीबी में लंबवत स्थापित करें और ऑपरेटिंग तंत्र के साथ संकेंद्रितता सुनिश्चित करें।
दूसरे, स्थापना के दौरान यांत्रिक झटके से बचें और साफ/सूखा रखें।
अंत में, किसी आंतरिक रखरखाव की आवश्यकता नहीं है; जब संपर्क घिसाव सीमा (≤3मिमी) से अधिक हो जाए तो बदलें।
नियमित रूप से इन्सुलेशन और जकड़न की जाँच करें; निर्माता के परीक्षण चक्रों का पालन करें।
प्रश्न: क्या यह 12kV विद्युत प्रणालियों के साथ संगत है?
उत्तर: हां, यह पूरी तरह से संगत है। रेटेड वोल्टेज 11kV है, जिसे 12kV बिजली वितरण प्रणाली से मेल खाने के लिए डिज़ाइन किया गया है, जो अधिकांश मध्यम-वोल्टेज परिदृश्यों की वास्तविक अनुप्रयोग आवश्यकताओं को पूरा करता है।
प्रश्न: किस संपर्क सामग्री का उपयोग किया जाता है, और इसके क्या फायदे हैं?
ए: यह CuCr50 मिश्र धातु संपर्कों को अपनाता है, जिसमें कम घिसाव, मजबूत चाप प्रतिरोध और लंबी सेवा जीवन के फायदे हैं, जो 25kA शॉर्ट-सर्किट पाठ्यक्रम के तहत भी स्थिर ब्रेकिंग प्रदर्शन सुनिश्चित करता है।
