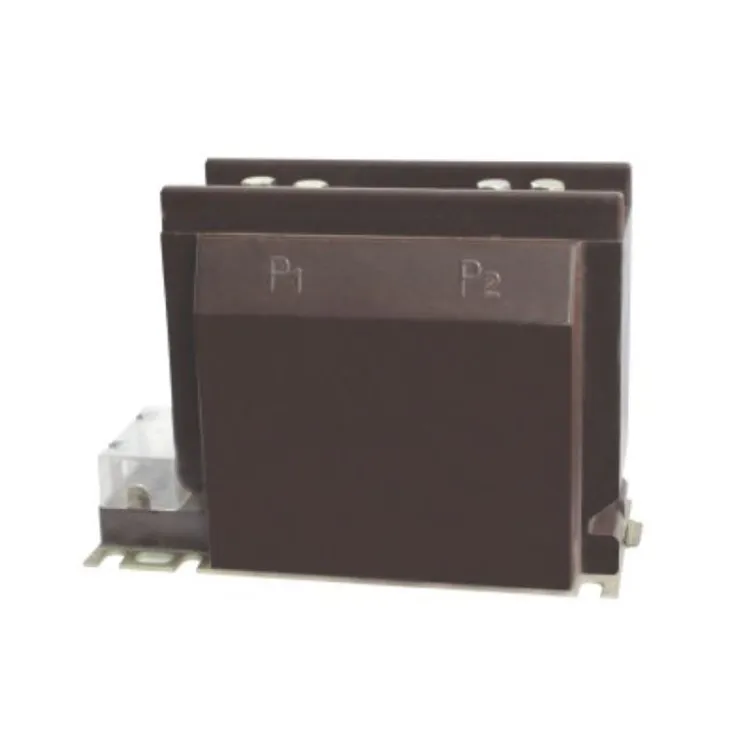

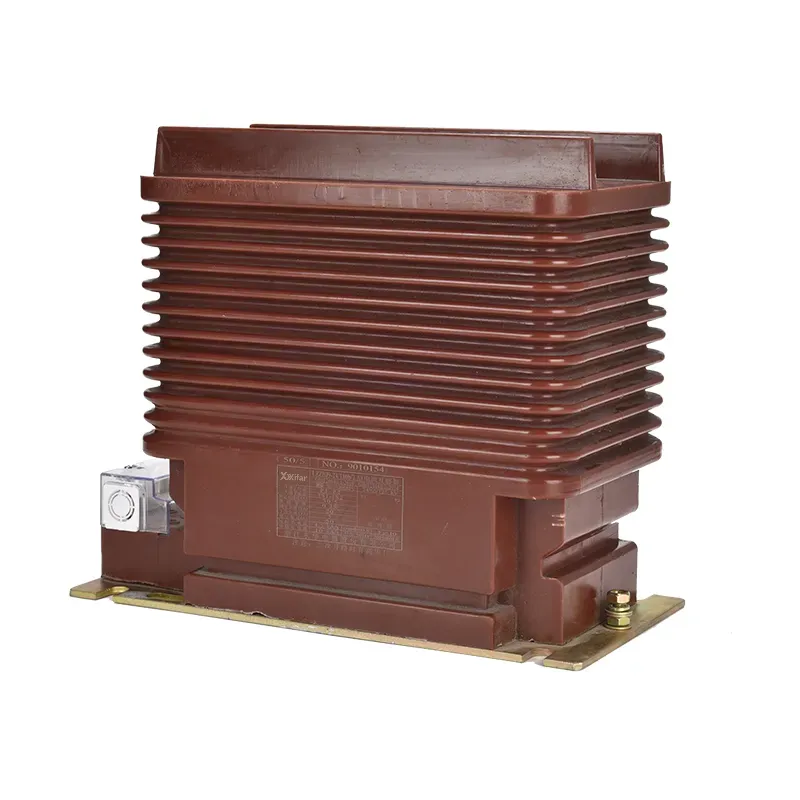

200 ए, 300 ए, 500 ए, और 800 ए की प्राथमिक रेटिंग और एक मानक 5 ए माध्यमिक आउटपुट के साथ वर्तमान ट्रांसफार्मर सीटी 10 से 35 केवी वोल्टेज स्तर बिजली प्रणालियों में विश्वसनीय वर्तमान माप और सुरक्षा अनुप्रयोगों के लिए डिज़ाइन किया गया है।
प्रत्येक वर्तमान ट्रांसफार्मर ct 200 300 500 800 5a संपूर्ण ऑपरेटिंग रेंज में सटीक अनुपात पर उत्कृष्ट प्रदर्शन बनाए रखने के लिए एक सटीक घाव वाले तांबे के कंडक्टर और एक ठोस गुणवत्ता वाले चुंबकीय कोर का उपयोग करता है। वर्तमान ट्रांसफार्मर सीटी 200 300 500 800 5ए को अलग-अलग लोड स्थितियों के तहत स्थिर माध्यमिक आउटपुट देने के लिए बनाया गया है, ताकि उन्हें मीटरिंग और सुरक्षा सर्किट दोनों के लिए उपयुक्त बनाया जा सके।
आवास टिकाऊ, ज्वाला मंदक इन्सुलेट सामग्री से निर्मित होता है जो नमी और पर्यावरणीय तनाव के लिए उत्कृष्ट प्रतिरोध प्रदान करता है। कॉम्पैक्ट डिज़ाइन स्विचगियर पैनल, नियंत्रण कैबिनेट और बिजली वितरण बोर्ड में आसान स्थापना की अनुमति देता है।
| प्रकार | प्राथमिक रेटेड वर्तमान (ए) | सटीकता वर्ग | सटीकता वर्ग और रेटेड आउटपुट cosΦ=0.8 | शोरी-टाइम थर्मल करंट (kA/S) | रेटेड गतिशील धारा (केए) | |||
| 0.2 | 0.5 (एस) | 10पी10 | 10पी15 | |||||
| LZZBJ9-12 | 20 | 0.2एस/0.5 0.2एस/10पी 0.2/10पी 0.5एस/10पी 0.5/10पी | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 से 600 | 45 | 112.5 | ||||||
| 750 से 1250 | 80 | 160 | ||||||
प्रश्न: वर्तमान ट्रांसफार्मर ct 200 300 500 800 5a में 200/5A जैसे CT अनुपात का क्या मतलब है?
ए: वर्तमान ट्रांसफार्मर सीटी 200 300 500 800 5 ए में, 200/5 ए के सीटी अनुपात का मतलब है कि जब 200 एम्पीयर प्राथमिक कंडक्टर के माध्यम से प्रवाहित होते हैं, तो द्वितीयक वाइंडिंग 5 एम्पीयर प्रदान करता है। यही सिद्धांत अन्य अनुपातों पर भी लागू होता है: 300/5ए, 500/5ए, 800/5ए, आदि। अनुपात सुनिश्चित करता है कि सुरक्षित माप और सुरक्षा के लिए बड़े प्राथमिक धाराओं को मानकीकृत माध्यमिक मूल्य तक कम किया जा सकता है।
प्रश्न: मैं सही सीटी अनुपात कैसे चुनूं?
ए: सीटी अनुपात को सिस्टम के अधिकतम लोड करंट के अनुसार चुना जाना चाहिए। उदाहरण के लिए, यदि आपका फीडर सामान्य रूप से 180 ए और कभी-कभी 220 ए तक पहुंचता है, तो 200/5 ए सीटी उपयुक्त होगा। यदि करंट 450 से 500 ए तक पहुंचने की उम्मीद है, तो 500/5 ए सीटी अधिक उपयुक्त होगा। लक्ष्य ओवर साइज़िंग दोनों से बचना है, जो कम लोड पर सटीकता को कम करता है, और अंडर साइज़िंग, जो संतृप्ति को जोखिम में डालता है।
प्रश्न: वर्तमान ट्रांसफार्मर सीटी 200 300 500 800 5ए के लिए कौन सी सटीकता कक्षाएं उपलब्ध हैं?
ए: मीटरिंग उद्देश्यों के लिए, सामान्य वर्गों में 0.2, 0.2S, 0.5 और 0.5S शामिल हैं। सुरक्षा के लिए, विशिष्ट वर्ग 5P10, 10P10, या 10P20 हैं। आवश्यक वर्ग इस बात पर निर्भर करता है कि सीटी का उपयोग राजस्व मीटरिंग, सामान्य निगरानी या सुरक्षा रिले के लिए किया जाएगा या नहीं।
