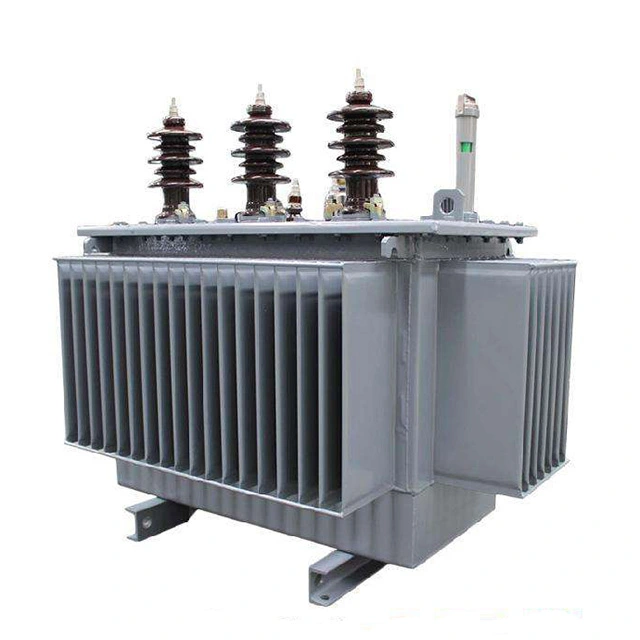

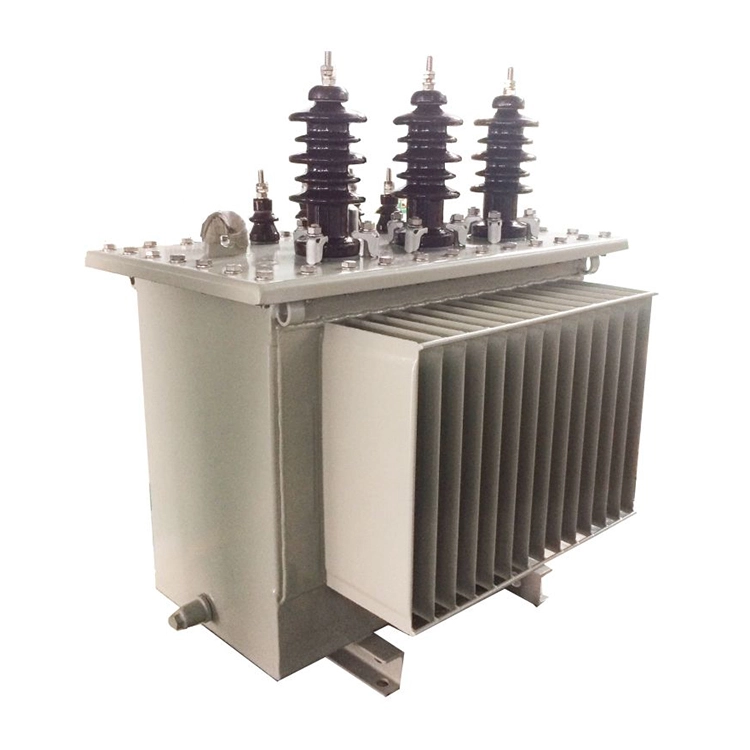

80kva 3 फेज़ स्टेप अप पावर ट्रांसफार्मर 415v से 11kv

80kva 3 चरण स्टेप अप पावर ट्रांसफार्मर 415v से 11kv प्राथमिक वाइंडिंग द्वारा 415V की कम वोल्टेज प्रत्यावर्ती धारा प्राप्त करता है। चुंबकीय क्षेत्र केंद्रित होता है और लेमिनेटेड आयरन कोर के माध्यम से प्राथमिक वाइंडिंग से द्वितीयक वाइंडिंग तक निर्देशित होता है, और 11kV का एक उच्च वोल्टेज प्रत्यावर्ती धारा अपेक्षाकृत कम नुकसान के साथ आउटपुट होता है।

80kva 3 चरण स्टेप अप पावर ट्रांसफार्मर 415v से 11kv मुख्य रूप से लंबी दूरी की बिजली ट्रांसमिशन, फोटोवोल्टिक/पवन ऊर्जा के ग्रिड कनेक्शन और औद्योगिक उच्च वोल्टेज बिजली आपूर्ति के लिए उपयोग किया जाता है। सामान्य प्रकारों में तेल डूबे हुए, तांबे की वाइंडिंग और Dyn11 कनेक्शन शामिल हैं, जो IEC 60076/GB 1094 मानकों का अनुपालन करते हैं।

तकनीकी मापदण्ड:

80kva 3 चरण स्टेप अप पावर ट्रांसफार्मर 415v से 11kv के संचालन के दौरान किस प्रकार के परीक्षण किए जाने चाहिए?

यह सुनिश्चित करने के लिए कि ट्रांसफार्मर सामान्य रूप से काम करता है, निम्नलिखित परीक्षण अक्सर किए जाने चाहिए:

(1)तापमान परीक्षण। ट्रांसफार्मर की परिचालन स्थिति सामान्य है या नहीं और तापमान का स्तर बहुत महत्वपूर्ण है। नियमों के अनुसार, ऊपरी परत के तेल का तापमान 85°C (तापमान वृद्धि 55°C से अधिक नहीं होना चाहिए) से अधिक नहीं होना चाहिए। आम तौर पर, ट्रांसफार्मर समर्पित तापमान माप उपकरणों से सुसज्जित होते हैं।

(2) लोड परीक्षण. 80kva 3 चरण स्टेप अप पावर ट्रांसफार्मर 415v से 11kv की उपयोगिता दर में सुधार करने और बिजली हानि को कम करने के लिए, वास्तविक बिजली आपूर्ति क्षमता निर्धारित करना आवश्यक है जिसे ट्रांसफार्मर ऑपरेशन के दौरान सहन कर सकता है। माप कार्य आमतौर पर प्रत्येक सीज़न की चरम बिजली खपत अवधि के दौरान किया जाता है, और इसे सीधे एमीटर पर क्लैंप का उपयोग करके मापा जाता है। वर्तमान मान ट्रांसफार्मर के रेटेड करंट का 70 से 80% होना चाहिए। यदि यह इस सीमा से अधिक है, तो यह ओवरलोडिंग को इंगित करता है और इसे तुरंत समायोजित किया जाना चाहिए।

(3)वोल्टेज परीक्षण. वोल्टेज भिन्नता सीमा रेटेड वोल्टेज के ±5% के भीतर होनी चाहिए। यदि यह इस सीमा से अधिक है, तो वोल्टेज को निर्दिष्ट सीमा के भीतर लाने के लिए समायोजन के लिए टैप चेंजर का उपयोग किया जाना चाहिए। आम तौर पर, द्वितीयक वाइंडिंग टर्मिनल वोल्टेज और अंतिम उपयोगकर्ता के टर्मिनल वोल्टेज को वोल्टमीटर का उपयोग करके मापा जाता है।

(4) इन्सुलेशन प्रतिरोध परीक्षण। 80kva 3 चरण के स्टेप अप पावर ट्रांसफार्मर 415v से 11kv को सामान्य परिचालन स्थिति में रखने के लिए, इन्सुलेशन की उम्र बढ़ने और दुर्घटनाओं को रोकने के लिए इन्सुलेशन प्रतिरोध परीक्षण आयोजित किया जाना चाहिए। परीक्षण के दौरान, ट्रांसफार्मर के संचालन को रोकने का प्रयास करें और ट्रांसफार्मर के इन्सुलेशन प्रतिरोध मान को मापने के लिए एक मेगाहोमीटर का उपयोग करें। मापा गया प्रतिरोध पिछले मापे गए मान के 70% से कम नहीं होना चाहिए। मेगाहोमीटर का चयन करते समय, निम्न वोल्टेज कॉइल 500v वोल्टेज स्तर का उपयोग कर सकता है।
