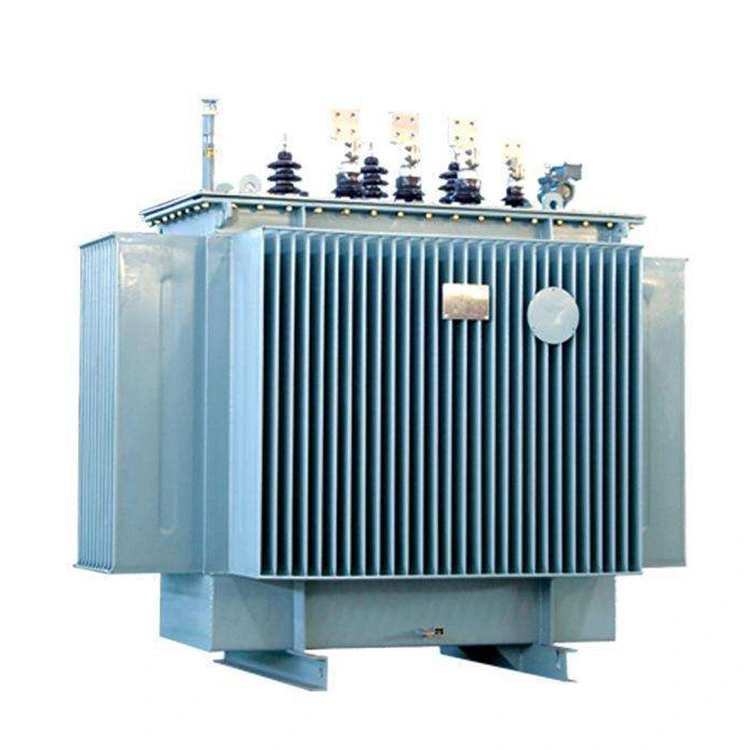

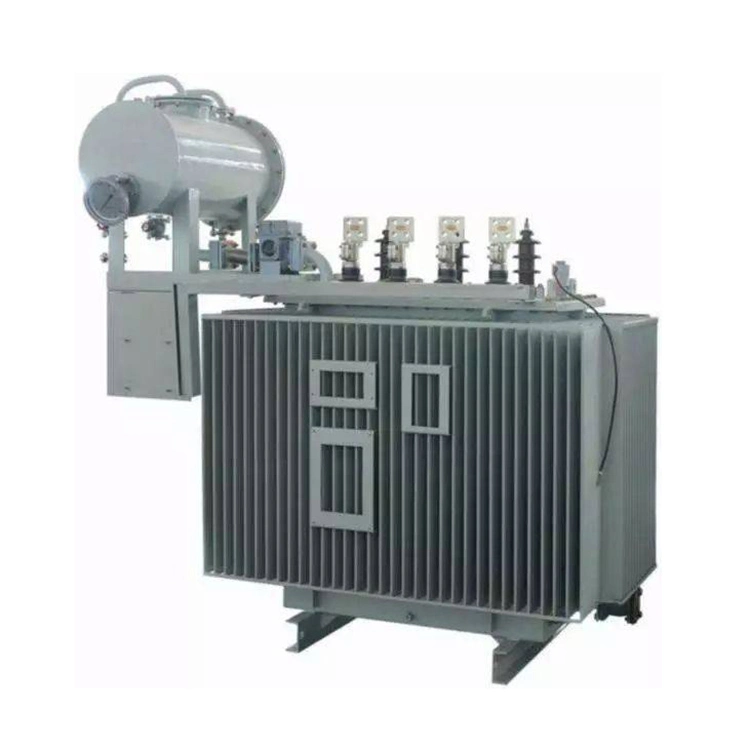

800kva 10kv स्टेप अप ऑयल फिल्ड पावर ट्रांसफार्मर

800kva 10kv स्टेप अप तेल से भरे पावर ट्रांसफार्मर का व्यापक रूप से वोल्टेज परिवर्तन और बिजली वितरण के लिए विद्युत ऊर्जा प्रणालियों में उपयोग किया जाता है। विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करके, वे विभिन्न बिजली नेटवर्क और अंतिम उपयोगकर्ताओं की आवश्यकताओं को पूरा करने के लिए वोल्टेज स्तर को ऊपर या नीचे करते हैं। उनके विश्वसनीय इन्सुलेशन और शीतलन प्रदर्शन के कारण, 800kva 10kv स्टेप अप तेल से भरे बिजली ट्रांसफार्मर आमतौर पर सबस्टेशनों, औद्योगिक सुविधाओं, वाणिज्यिक विकास और कृषि बिजली प्रणालियों में स्थापित किए जाते हैं।

1. संचालन सिद्धांत और मुख्य घटक

800kva 10kv स्टेप अप ऑयल से भरे पावर ट्रांसफार्मर के प्राथमिक घटक चुंबकीय कोर, वाइंडिंग्स, इंसुलेटिंग ऑयल और टैंक असेंबली हैं।

कोर आमतौर पर हिस्टैरिसीस और एड़ी वर्तमान नुकसान को कम करने के लिए उच्च गुणवत्ता वाले अनाज उन्मुख सिलिकॉन स्टील लेमिनेशन या घाव कोर संरचनाओं से निर्मित होता है। वाइंडिंग, जो डिज़ाइन आवश्यकताओं के आधार पर तांबे या एल्यूमीनियम कंडक्टर से बनी हो सकती है, में आवश्यक परिवर्तन अनुपात प्राप्त करने के लिए व्यवस्थित उच्च वोल्टेज और निम्न वोल्टेज कॉइल शामिल होते हैं।

ट्रांसफार्मर टैंक इंसुलेटिंग खनिज तेल से भरा होता है, जो दो आवश्यक कार्य करता है। सबसे पहले, यह ऊर्जावान भागों और ग्राउंडेड घटकों के बीच विद्युत इन्सुलेशन प्रदान करता है। दूसरा, यह प्राकृतिक तेल परिसंचरण के माध्यम से वाइंडिंग्स और कोर से गर्मी को दूर ले जाकर शीतलन माध्यम के रूप में कार्य करता है। मानक ओएनएएन शीतलन प्रणालियों में, गर्मी को तेल से टैंक की दीवारों में स्थानांतरित किया जाता है और फिर आसपास की हवा में फैलाया जाता है।

बाड़े को जीवित भागों के साथ आकस्मिक संपर्क और विदेशी वस्तुओं के प्रवेश से सुरक्षा प्रदान करने के लिए डिज़ाइन किया गया है, जो सामान्य सेवा शर्तों के तहत सुरक्षित और विश्वसनीय संचालन सुनिश्चित करता है।

2. प्रदर्शन विशेषताएँ और विशिष्ट अनुप्रयोग

800kva 10kv स्टेप अप तेल से भरे पावर ट्रांसफार्मर रेटिंग की एक विस्तृत श्रृंखला में उपलब्ध हैं, छोटी वितरण इकाइयों से लेकर ट्रांसमिशन नेटवर्क में उपयोग किए जाने वाले बड़े पावर ट्रांसफार्मर तक। सामान्य वितरण ट्रांसफार्मर रेटिंग 100 केवीए से 2500 केवीए तक होती है, जिसमें विशिष्ट वोल्टेज संयोजन जैसे 10 केवी/0.4 केवी, 11 केवी/0.415 केवी होते हैं।

मुख्य विद्युत मापदंडों में आम तौर पर शामिल हैं: रेटेड बिजली क्षमता, प्राथमिक और माध्यमिक वोल्टेज रेटिंग, प्रतिबाधा वोल्टेज, कोई लोड हानि, लोड हानि, आवृत्ति।

800kva 10kv तेल से भरे बिजली ट्रांसफार्मर को विभिन्न जलवायु परिस्थितियों के लिए उपयुक्त बनाने के लिए लगभग -25°C से +40°C तक के परिवेश के तापमान में विश्वसनीय रूप से संचालित करने के लिए डिज़ाइन किया गया है। उनके तीन चरण विन्यास को औद्योगिक और उपयोगिता बिजली प्रणालियों में व्यापक रूप से अपनाया जाता है, जबकि लागू विद्युत चुम्बकीय संगतता मानकों का अनुपालन आस-पास के उपकरणों के साथ हस्तक्षेप को कम करने में मदद करता है।

3. लाभ और सुरक्षा सुविधाएँ

800kva 10kv स्टेप अप तेल से भरे पावर ट्रांसफार्मर का एक प्रमुख लाभ उनकी उत्कृष्ट इन्सुलेशन और शीतलन क्षमता है। ट्रांसफार्मर के तेल में हवा की तुलना में बहुत अधिक ढांकता हुआ ताकत होती है, जो पर्याप्त विद्युत मंजूरी बनाए रखते हुए कॉम्पैक्ट डिजाइन की अनुमति देती है। साथ ही, तेल ऑपरेशन के दौरान उत्पन्न गर्मी को प्रभावी ढंग से अवशोषित और स्थानांतरित करता है, जो उच्च दक्षता और लंबे समय तक सेवा जीवन में योगदान देता है।

तेल नमी के खिलाफ एक सुरक्षात्मक बाधा भी प्रदान करता है, जो आर्द्र वातावरण में इन्सुलेशन खराब होने के जोखिम को कम करता है। यह 800kva 10kv स्टेप अप तेल से भरे बिजली ट्रांसफार्मर बनाता है जो विशेष रूप से बाहरी प्रतिष्ठानों और विभिन्न मौसम स्थितियों के संपर्क में आने वाले स्थानों के लिए उपयुक्त है।

परिचालन सुरक्षा बढ़ाने के लिए, 800kva 10kv स्टेप अप तेल से भरे पावर ट्रांसफार्मर दबाव राहत वाल्व जैसे सुरक्षात्मक उपकरणों से लैस हैं। किसी आंतरिक खराबी की स्थिति में, जिसके कारण टैंक के अंदर अत्यधिक दबाव बनता है, यांत्रिक क्षति को रोकने के लिए वाल्व स्वचालित रूप से दबाव छोड़ता है। ट्रांसफार्मर रेटिंग और अनुप्रयोग के आधार पर, अतिरिक्त सुरक्षा प्रणालियों में तेल स्तर संकेतक, तापमान निगरानी उपकरण, बुचोलज़ रिले और गैस डिटेक्शन सिस्टम शामिल हो सकते हैं।

वानजाउ XiFa इलेक्ट्रिकल पावर इक्विपमेंट कं, लिमिटेड विशिष्ट इंस्टॉलेशन बाधाओं या परिचालन आवश्यकताओं को समायोजित करने के लिए कोर कॉन्फ़िगरेशन, वाइंडिंग सामग्री और यांत्रिक व्यवस्था को भी अनुकूलित कर सकता है।

तकनीकी विशिष्टता:
