1. परिवहन और स्थापना के दौरान होने वाले किसी भी कंपन या हलचल को रोकने के लिए 10kv 500kva स्टेप डाउन तेल में डूबे ट्रांसफार्मर को उचित रूप से सुरक्षित और समर्थित किया जाएगा।
2. 10kv 500kva स्टेप डाउन ऑयल डूबे हुए ट्रांसफार्मर को एक ठोस नींव पर लंबवत रूप से स्थापित किया जाएगा और स्थिर संचालन सुनिश्चित करने के लिए सावधानीपूर्वक समतल किया जाएगा।
3. 10kv 500kva स्टेप डाउन ऑयल डूबे हुए ट्रांसफार्मर की सहायक संरचनाएं ऊर्ध्वाधर और क्षैतिज संरेखण में स्थापित की जाएंगी और जमीन से उचित रूप से इन्सुलेट की जाएंगी। स्थापना की ऊंचाई क्षैतिज रूप से 2.5 मीटर और लंबवत रूप से 4 मीटर से अधिक नहीं होनी चाहिए। 10kv 500kva स्टेप डाउन ऑयल डूबे ट्रांसफार्मर के सभी घटक और कनेक्शन मजबूती से और विश्वसनीय रूप से बंधे होंगे।
4. 10kv 500kva स्टेप डाउन ऑयल डूबे ट्रांसफार्मर की बुशिंग और लीड को यथासंभव पास-पास व्यवस्थित किया जाना चाहिए। जहां स्थितियाँ अनुमति देती हैं, लीड को इंसुलेटिंग स्लीव्स या निर्दिष्ट लीड होल के माध्यम से 10kv 500kva स्टेप डाउन ऑयल डूबे ट्रांसफार्मर बॉडी से जोड़ा जा सकता है।
5. 10kv 500kva स्टेप डाउन ऑयल डूबे ट्रांसफार्मर के सभी सहायक फ्रेम मजबूत और विश्वसनीय होने चाहिए। सभी कनेक्टिंग हिस्से और फास्टनर रेटेड परिचालन स्थितियों के तहत लोड परीक्षण का सामना करने में सक्षम होंगे।
6. 10kv 500kva स्टेप डाउन ऑयल डूबे ट्रांसफार्मर की शीतलन प्रणाली और सभी सहायक उपकरण पूर्ण, अक्षुण्ण और ठीक से स्थापित होने चाहिए।
7. 10kv 500kva स्टेप डाउन ऑयल डूबे हुए ट्रांसफार्मर की स्थापना साइट साफ और सूखी होगी, किसी भी ज्वलनशील, विस्फोटक या संक्षारक पदार्थ से मुक्त होगी। आसपास के क्षेत्र में धूम्रपान और खुली लपटें सख्त वर्जित हैं।
8. स्थापना के बाद, टैंक में तेल रिसाव, हवा या नमी के प्रवेश को रोकने के लिए उचित सीलिंग उपाय किए जाएंगे, जो अन्यथा परिचालन दोष या दुर्घटनाओं का कारण बन सकते हैं।
|
प्रोडक्ट का नाम |

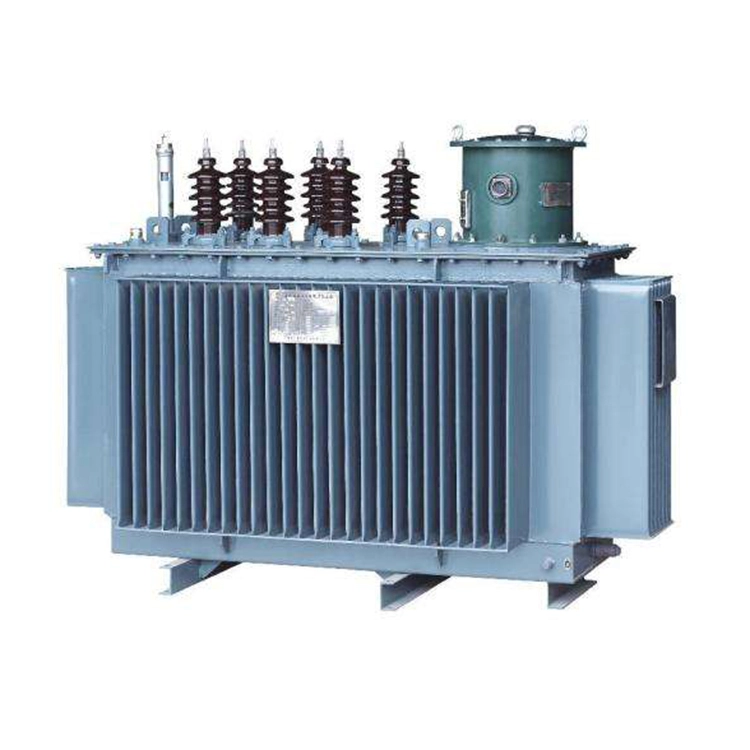

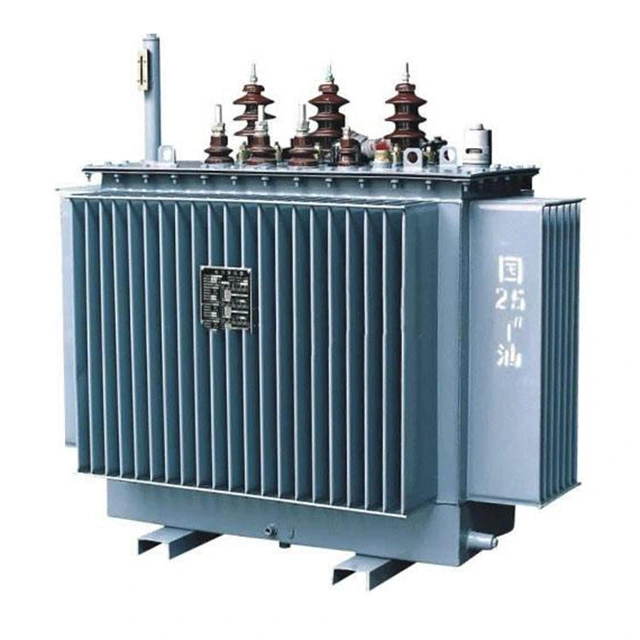

10kv 500kva स्टेप डाउन तेल में डूबा ट्रांसफार्मर |
|
|
वोल्टेज अनुपात |
10/0.4 के.वी |
|
|
वेक्टर समूह |
Dyn11 या Yyn0 |
|
|
शीतलन प्रणाली |
ओनान |
|
|
परिवर्तक टैप करें |
प्रकार |
डी-एनर्जेटिक टैप चेंजर या ऑन-लोड टैप चेंजर |
|
श्रेणी |
2.5% प्रति स्तर, कुल पाँच चरण |
|
|
मुक़ाबला |
4.5%±10% |
|
|
तापमान वृद्धि |
तेल शीर्ष: ≤55 K; घुमावदार औसत: ≤65 K |
|
|
परिवेश का तापमान |
-25°C से +40°C |
|
|
ऊंचाई |
≤ 1000 मीटर (उच्च ऊंचाई पर ऑपरेशन के लिए व्युत्पन्न आवश्यक) |
|
|
सापेक्षिक आर्द्रता |
≤ 95% |
|
चूंकि 10kv 500kva स्टेप डाउन तेल में डूबे ट्रांसफार्मर तेल को इन्सुलेट माध्यम के रूप में उपयोग करते हैं, इसलिए सभी विद्युत संचालन के दौरान उचित सुरक्षा सावधानियों का सख्ती से पालन किया जाना चाहिए। इन्सुलेशन विफलता के जोखिम को कम करने और सुरक्षित संचालन सुनिश्चित करने के लिए, निम्नलिखित उपाय लागू किए जाएंगे:
1. 500kva ONAN ट्रांसफार्मर के नियमित निरीक्षण को मजबूत किया जाएगा। किसी भी संभावित सुरक्षा खतरे की पहचान की जाएगी और उसे समय पर समाप्त किया जाएगा।
2. ऑपरेशन के दौरान शॉर्ट सर्किट दोषों को सख्ती से रोका जाएगा, क्योंकि परिणामस्वरूप शॉर्ट सर्किट करंट गंभीर आंतरिक दबाव का कारण बन सकता है जिससे टैंक टूट सकता है या आग लगने का खतरा हो सकता है।
3. आंतरिक दोषों के कारण होने वाले विस्फोट के जोखिम को कम करने के लिए, 10kv 500kva स्टेप डाउन तेल में डूबे ट्रांसफार्मर के टैंक को आवश्यक होने पर अत्यधिक आंतरिक दबाव जारी करने के लिए उचित दबाव राहत उपकरणों से सुसज्जित किया जाएगा।
4. वानजाउ XiFa इलेक्ट्रिकल से प्रत्येक 10kv 500kva स्टेप डाउन ऑयल डूबे ट्रांसफार्मर को 2 घंटे के भीतर 120% पर लोड किया जा सकता है। हालाँकि, 10kv 500kva स्टेप डाउन ऑयल डूबे ट्रांसफार्मर के लंबे समय तक ओवरलोडिंग ऑपरेशन से बचना चाहिए, क्योंकि इसके परिणामस्वरूप अत्यधिक तापमान में वृद्धि हो सकती है, इन्सुलेशन की उम्र बढ़ने में तेजी आ सकती है और सेवा जीवन कम हो सकता है।
