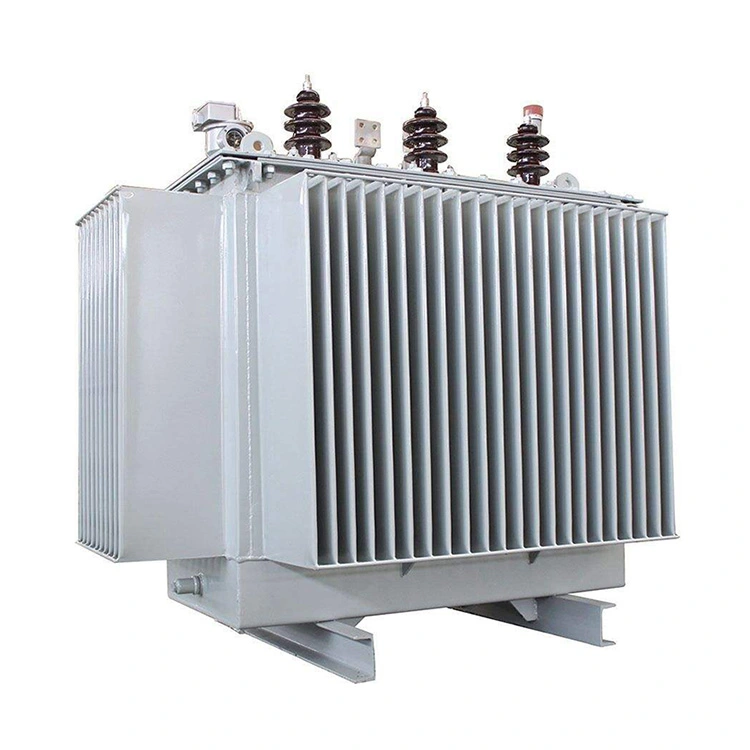

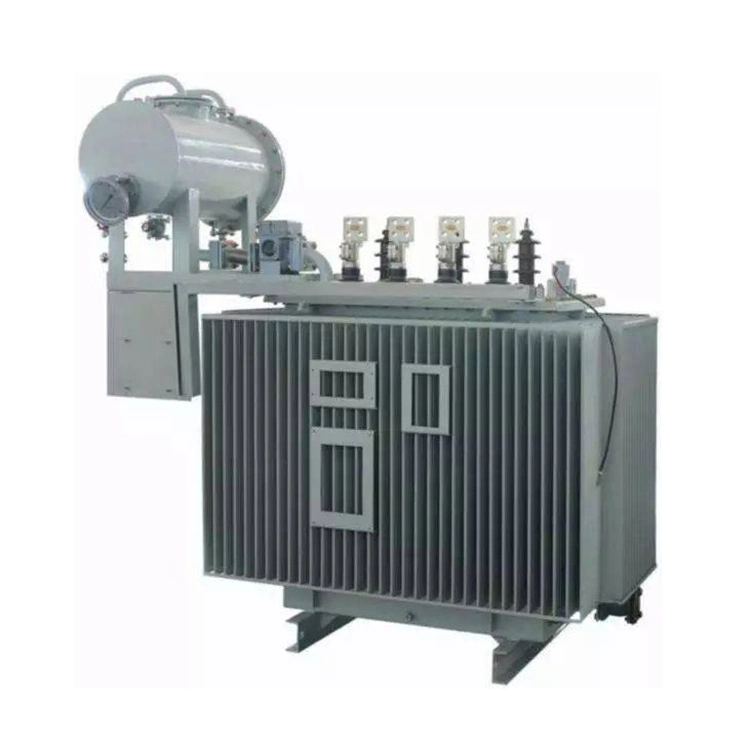

35 केवी 1250 केवीए आयरन कोर तेल में डूबा हुआ ट्रांसफार्मर

उत्पाद की ताकत:

1) 35kv 1250 kva लौह कोर तेल डूबे हुए ट्रांसफार्मर की विशेषताएं

एपॉक्सी रेजिन ड्राई टाइप ट्रांसफार्मर की तुलना में, 35kv 1250kva आयरन कोर तेल में डूबे ट्रांसफार्मर अधिक प्रभावी गर्मी लंपटता प्रदान करते हैं। ट्रांसफार्मर का तेल टैंक के अंदर प्राकृतिक रूप से घूमता है, जो गर्मी को पूरे वाइंडिंग और कोर संरचना में समान रूप से स्थानांतरित करने की अनुमति देता है। इसके विपरीत, 1250kva शुष्क प्रकार के ट्रांसफार्मर मुख्य रूप से वायु शीतलन और ठोस इन्सुलेशन सामग्री पर निर्भर करते हैं, जिनमें आम तौर पर कम तापीय चालकता और कम कुशल गर्मी हस्तांतरण क्षमता होती है।

35kv 1250kva शुष्क प्रकार के ट्रांसफार्मर के लिए, तापमान की निगरानी ट्रांसफार्मर बॉडी के भीतर निश्चित स्थानों पर लगे सेंसर पर निर्भर करती है। चूंकि मापने के बिंदु सीमित हैं, इसलिए मॉनिटर किया गया तापमान समग्र औसत ऑपरेटिंग तापमान के बजाय केवल विशिष्ट स्थानों पर स्थिति को दर्शाता है। ऐसे मामलों में जहां स्थानीयकृत ओवरहीटिंग होती है, प्रदर्शित मूल्य 35kv 1250kva ड्राई टाइप ट्रांसफार्मर की वास्तविक थर्मल स्थिति का सटीक प्रतिनिधित्व नहीं कर सकता है। हालाँकि, 35kv 1250kva आयरन कोर तेल में डूबे ट्रांसफार्मर, इंसुलेटिंग तेल के संचलन से लाभान्वित होते हैं, जो गर्मी को अधिक समान रूप से वितरित करता है। परिणामस्वरूप, मॉनिटर किया गया तापमान आम तौर पर 35kv 1250kva आयरन कोर तेल में डूबे ट्रांसफार्मर के औसत आंतरिक तापमान के करीब होता है।

35kv 1250kva आयरन कोर तेल में डूबे ट्रांसफार्मर का एक अन्य महत्वपूर्ण लाभ इन्सुलेशन प्रणाली की पुनर्प्राप्ति से लाभ होता है जहां ट्रांसफार्मर तेल को फ़िल्टर किया जा सकता है, शुद्ध किया जा सकता है और खराब होने के बाद पुनर्जीवित किया जा सकता है, जो सेवा जीवन को बढ़ाने और इन्सुलेशन प्रदर्शन को बनाए रखने में मदद करता है। तुलनात्मक रूप से, 35kv 1250kva शुष्क प्रकार के ट्रांसफार्मर, जो एपॉक्सी राल कास्ट इन्सुलेशन को अपनाते हैं, में एक ठोस इनकैप्सुलेटेड संरचना होती है। एक बार जब इन्सुलेशन सामग्री उम्र बढ़ने, टूटने या थर्मल क्षति का अनुभव करती है, तो गिरावट अपरिवर्तनीय होती है। इन्सुलेशन सिस्टम में होने वाली खराबी के कारण अक्सर पूरे ट्रांसफार्मर को स्थायी क्षति होती है।

विनिर्माण दृष्टिकोण से, 35kv 1250kva शुष्क प्रकार के ट्रांसफार्मर में अपेक्षाकृत जटिल उत्पादन प्रक्रियाएं शामिल होती हैं और आमतौर पर 35kv 1250kva लौह कोर तेल में डूबे हुए ट्रांसफार्मर की तुलना में कुल लागत अधिक होती है। इसके अलावा, जब 35kv 1250kva आयरन कोर तेल में डूबे ट्रांसफार्मर अपने सेवा जीवन के अंत तक पहुंचते हैं, तो उनकी कई सामग्रियां जैसे तांबा, स्टील और ट्रांसफार्मर तेल को पुनर्नवीनीकरण और पुन: उपयोग किया जा सकता है। 35kv 1250kva शुष्क प्रकार के ट्रांसफार्मर, विशेष रूप से एपॉक्सी राल कास्ट प्रकार, में रीसाइक्लिंग क्षमता अधिक सीमित होती है क्योंकि राल इन्सुलेशन को अलग करना और संसाधित करना मुश्किल होता है।

2) 35kv 1250kva ड्राई टाइप ट्रांसफार्मर की विशेषताएं

35kv 1250kva शुष्क प्रकार के ट्रांसफार्मर व्यापक रूप से उपयोग किए जाते हैं क्योंकि वे तेल को इन्सुलेट किए बिना काम करते हैं, जो आग के जोखिम को काफी कम कर देता है और अग्नि सुरक्षा आवश्यकताओं को कम करता है। कुछ विशेष वातावरणों में, जैसे ऊंची इमारतें, भूमिगत सुविधाएं, वाणिज्यिक परिसर, अस्पताल और सख्त अग्नि सुरक्षा नियमों वाले अन्य स्थान, 35kv 1250kva शुष्क प्रकार के ट्रांसफार्मर अक्सर पसंदीदा या अनिवार्य विकल्प होते हैं।

35kv 1250kva एपॉक्सी रेज़िन कास्ट ड्राई टाइप ट्रांसफार्मर ने पहले की इन्सुलेशन सामग्री से जुड़ी कई सीमाओं को पार कर लिया है, जिनमें कम थर्मल प्रतिरोध और उम्र बढ़ने या टूटने की संवेदनशीलता शामिल है। इन्सुलेशन तकनीक के निरंतर विकास के साथ, कुछ 35kv 1250kva एपॉक्सी रेजिन कास्ट ड्राई टाइप ट्रांसफार्मर अब क्लास एच गर्मी प्रतिरोध स्तर प्राप्त कर सकते हैं, जो मांग वाली परिचालन स्थितियों के तहत उत्कृष्ट थर्मल प्रदर्शन प्रदान करता है।

पारंपरिक 35kv 1250kva आयरन कोर तेल डूबे ट्रांसफार्मर की तुलना में, शुष्क प्रकार के ट्रांसफार्मर भी कई परिचालन लाभ प्रदान करते हैं, जिसमें तेल रिसाव के प्रतिरोध, बेहतर अग्नि प्रदर्शन, कम रखरखाव आवश्यकताओं, बेहतर धूल प्रतिरोध और अच्छी नमी सहनशीलता शामिल हैं। इसके अलावा, 35kv 1250kva ड्राई टाइप ट्रांसफार्मर आमतौर पर ऑपरेशन के दौरान अपेक्षाकृत कम आंशिक डिस्चार्ज स्तर प्रदर्शित करते हैं।

संरचनात्मक रूप से, 35kv 1250kva एपॉक्सी रेज़िन कास्ट ड्राई टाइप ट्रांसफार्मर में मुख्य रूप से एक लेमिनेटेड सिलिकॉन स्टील कोर और एपॉक्सी रेज़िन कास्ट वाइंडिंग शामिल होते हैं। विद्युत इन्सुलेशन को मजबूत करने के लिए उच्च वोल्टेज और कम वोल्टेज वाइंडिंग के बीच इंसुलेटिंग सिलेंडर स्थापित किए जाते हैं। वाइंडिंग असेंबली यांत्रिक रूप से समर्थित है और एंटी लूज़िंग सुविधाओं के साथ डिज़ाइन किए गए स्पेसर और फास्टनिंग घटकों द्वारा सुरक्षित है, जो कंपन और थर्मल साइक्लिंग स्थितियों के तहत विश्वसनीय दीर्घकालिक संचालन सुनिश्चित करती है।

तकनीकी विशिष्टता:
