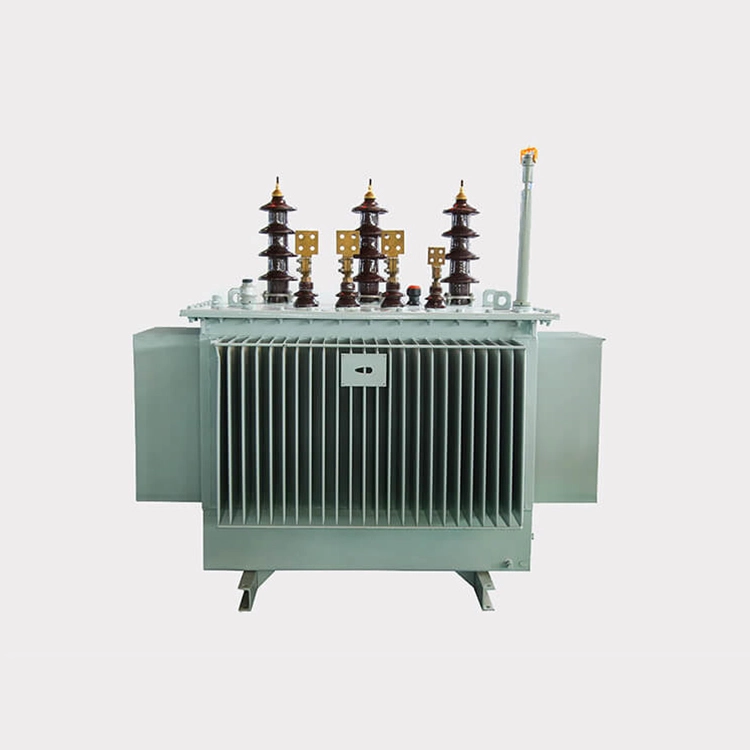

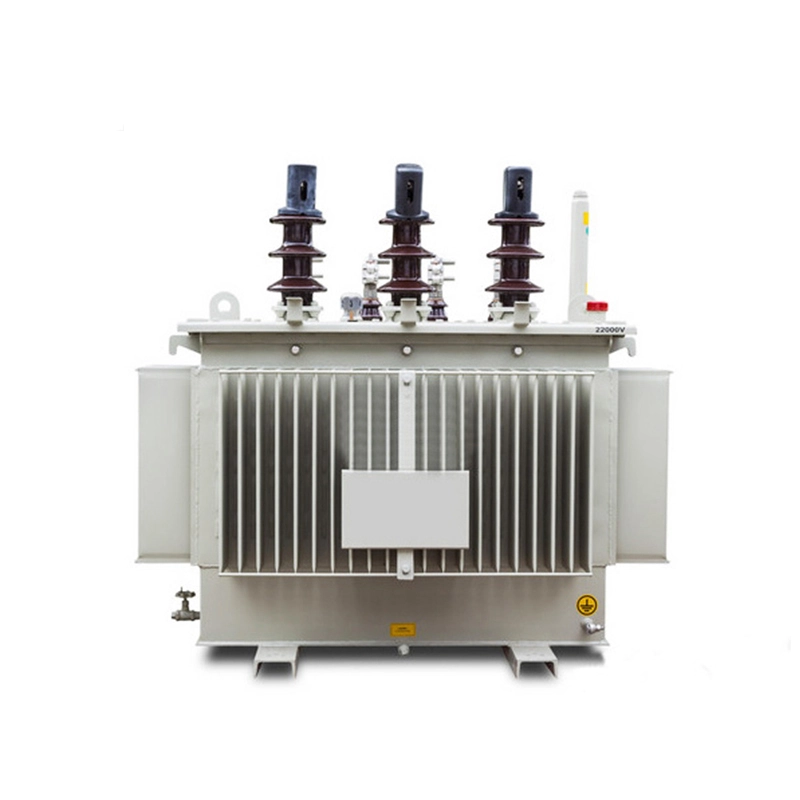

22kv से 400v 200kva पावर ट्रांसफार्मर

22kv से 400v 200kva पावर ट्रांसफार्मर विद्युत पारेषण और वितरण के क्षेत्र में एक अनिवार्य प्रमुख विद्युत उपकरण है। यह विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर वोल्टेज परिवर्तन और विद्युत पारेषण प्राप्त करता है। उपकरण मुख्य रूप से एक स्थिर संरचना और विश्वसनीय संचालन के साथ कोर, वाइंडिंग्स, गर्मी अपव्यय संरचना और सुरक्षा सुरक्षा घटकों से बना है।

22kv से 400v 200kva पावर ट्रांसफार्मर सामग्री के रूप में उच्च गुणवत्ता वाले कोल्ड रोल्ड ओरिएंटेड उच्च चुंबकीय पारगम्यता सिलिकॉन स्टील शीट का उपयोग करता है और 45° पूर्ण ढलान मल्टी स्टेज प्रगतिशील लैमिनेटिंग प्रक्रिया को अपनाता है, जो यह सुनिश्चित करता है कि कोई लोड हानि न हो और कोई लोड करंट काफी कम न हो, और शोर का स्तर कम हो।

22kv से 400v 200kva पावर ट्रांसफार्मर की कम वोल्टेज वाइंडिंग के लिए, तांबे के तारों का उपयोग करने वाली छोटी क्षमता वाले ट्रांसफार्मर को छोड़कर, सामान्य संरचना तांबे की पन्नी के साथ एक बेलनाकार घाव है; उच्च वोल्टेज वाइंडिंग कागज से ढके फ्लैट तारों या एनामेल्ड तारों का उपयोग करके एक बहु परत बेलनाकार संरचना को अपनाती है।

समान वाइंडिंग तकनीक को अपनाने और उच्च गति वाइंडिंग मशीन का उपयोग करके, यह सुनिश्चित किया जाता है कि वाइंडिंग का तनाव स्थिर रहता है और तार बंडल को बारीकी से व्यवस्थित किया जाता है, जिससे संतुलित एम्पीयर टर्न वितरण, कम रिसाव चुंबकीय क्षेत्र, उच्च यांत्रिक शक्ति और मजबूत शॉर्ट-सर्किट क्षमता प्राप्त होती है।

तकनीकी मापदण्ड:

विशेषताएँ:

1.उच्च दक्षता और ऊर्जा संरक्षण

GB/T6451 मानक की तुलना में 22kv से 400v 200kva पावर ट्रांसफार्मर की औसत नो लोड हानि 30% कम हो जाती है, औसत लोड हानि 25% कम हो जाती है, और परिचालन लागत औसतन 20% कम हो जाती है।

2. उच्च विश्वसनीयता

22kv से 400v 200kva पावर ट्रांसफार्मर में मजबूत शॉर्ट-सर्किट रोधी क्षमता होती है और पूरी तरह से सीलबंद संरचना डिजाइन ऑक्सीजन और नमी को प्रवेश करने से रोक सकता है, इन्सुलेशन की उम्र बढ़ने को धीमा कर सकता है और सेवा जीवन को बढ़ा सकता है।

3.दीर्घायु और रखरखाव मुक्त संचालन

सामान्य उपयोग अवधि के दौरान, ट्रांसफार्मर तेल को बदलने की कोई आवश्यकता नहीं है। रखरखाव की लागत कम है और डिज़ाइन का जीवनकाल 20 वर्ष से अधिक हो सकता है।

प्रश्न: 22kv से 400v 200kva पावर ट्रांसफार्मर के तेल टैंक की संरचना और सीलिंग विधि क्या है? ईंधन टैंक की सतह का उपचार कैसे किया जाता है?

ए: पूरी तरह से सीलबंद संरचना (टैंक के किनारे को वेल्डेड या बोल्ट किया जा सकता है) के साथ एक नालीदार तेल टैंक अपनाया जाता है। नालीदार प्लेटें कोल्ड रोल्ड स्टील प्लेटों को मोड़कर बनाई जाती हैं, जिनमें गर्मी अपव्यय और लोचदार विरूपण के माध्यम से तेल की मात्रा को समायोजित करने का कार्य होता है, और तेल भंडार को प्रतिस्थापित कर सकते हैं। और सीलिंग तकनीक के बारे में, आयातित अर्ध तरल सिलिकॉन का उपयोग 22kv से 400v 200kva पावर ट्रांसफार्मर की सीलिंग सामग्री के रूप में किया जाता है, जो उच्च तापमान के लिए प्रतिरोधी है और आसानी से पुराना नहीं होता है, और इसका सीलिंग प्रदर्शन अच्छा है। सभी फास्टनरों में सेल्फ लॉकिंग एंटी लूज़िंग नट्स का उपयोग किया जाता है।

इसके अलावा, तेल टैंक को सैंडब्लास्टिंग जंग हटाने और इलेक्ट्रोस्टैटिक पाउडर छिड़काव (जैसे एपॉक्सी राल या ऐक्रेलिक राल कोटिंग्स) के साथ इलाज किया जाता है, जिसमें पेंट फिल्म की मोटाई 150μm से अधिक होती है, जो संक्षारण प्रतिरोध, मौसम प्रतिरोध और एंटी एजिंग गुण प्रदान करती है।
