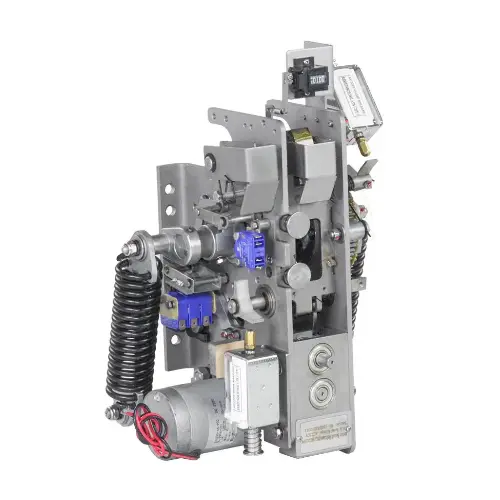

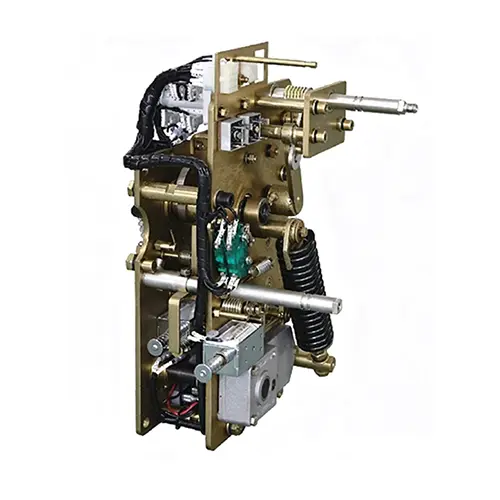

वैक्यूम सर्किट ब्रेकर स्प्रिंग चार्ज ऑपरेटिंग तंत्र का मुख्य सिद्धांत स्प्रिंग ऊर्जा भंडारण, प्रतिधारण और तेज, विश्वसनीय स्विचिंग को चलाने के लिए रिलीज में निहित है।
ऊर्जा भंडारण: मोटर गियर और कैम के माध्यम से समापन स्प्रिंग को संपीड़ित/खींचती है, जिससे बिजली को लोचदार क्षमता में परिवर्तित किया जाता है; एक बार पूरी तरह चार्ज हो जाने पर लिमिट स्विच मोटर को बंद कर देते हैं।
ऊर्जा प्रतिधारण: पावल्स/रैचेट्स स्प्रिंग को स्टैंडबाय में लॉक कर देते हैं, सक्रियण के लिए तैयार होते हैं।
ऊर्जा रिलीज: आदेश पर, लॉक रिलीज होता है, और स्प्रिंग ऊर्जा संपर्कों को बंद करने (सर्किट कनेक्ट करने) या खोलने (आर्क को बुझाने और बिजली काटने) के लिए प्रेरित करती है।
| पैरामीटर | इकाइयों | तकनीकी मापदंड |
| समापन आउटपुट ऊर्जा | J | 85-120 |
| आउटपुट कोण को बंद करने और खोलने का तंत्र | o | 42-46 |
| सहायक स्विच संपर्क लघुगणक | 一 | 6K6B |
| यात्रा स्विच संपर्क लघुगणक | 一 | 2K2B |
| मोटर चार्ज होने का समय | S | <10 |
| आवेशित क्षण को संभाला | एन·एम | <20 |
| मोटर शक्ति | W | 40(एसी/डीसी 220वी/110वी) |
| समापन विद्युत चुंबक प्रतिरोध (डीसी) | Ω | 130(220वी)/33(110वी) |
| समापन विद्युत चुंबक प्रतिरोध (एसी) | Ω | 56(220वी)/10.3(110वी) |
| उद्घाटन विद्युत चुंबक प्रतिरोध (डीसी) | Ω | 105(220वी)/33(110वी) |
| उद्घाटन विद्युत चुंबक प्रतिरोध (एसी) | Ω | 39(220V)/10.3(110V) |
| तंत्र सहनशक्ति | टी | 10000 |
1. तेज़ और विश्वसनीय: मोटर-चालित ऊर्जा भंडारण <10s में पूरा होता है, तत्काल ऊर्जा रिलीज के साथ सटीक, तेज़ स्विचिंग (खुलने का समय <30ms) सुनिश्चित होता है।
2.दोहरा संचालन: बिजली और मैनुअल ऊर्जा भंडारण/एक्चुएशन दोनों का समर्थन करता है, बिजली कटौती के तहत भी संचालन की गारंटी देता है।
3. लंबी सेवा जीवन: मजबूत यांत्रिक संरचना शॉर्ट-सर्किट बलों के तहत स्थिर प्रदर्शन के साथ 10,000+ ऑपरेशन तक प्रदान करती है।
4. सुरक्षित और स्थिर: लॉकिंग तंत्र आकस्मिक रिहाई को रोकता है, जबकि समन्वित यांत्रिक-विद्युत नियंत्रण शून्य गलत संचालन सुनिश्चित करता है।
5. कम रखरखाव: मॉड्यूलर डिज़ाइन पार्ट प्रतिस्थापन को सरल बनाता है, डाउनटाइम और परिचालन लागत को कम करता है।
● स्थापना से पहले, क्षति के लिए उपस्थिति और भागों की जांच करें, और पुष्टि करें कि मॉडल और पैरामीटर सुसंगत हैं।
● असेंबली ड्राइंग के अनुसार ब्रेकर बॉडी पर तंत्र को मजबूती से स्थापित करें, जिससे संकेंद्रितता और मजबूत कनेक्शन सुनिश्चित हो सके।
● स्थिर और लचीली कार्रवाई की गारंटी के लिए कनेक्टिंग रॉड, स्ट्रोक और सीमा स्थिति को सही ढंग से समायोजित करें।
● नियंत्रण सर्किट को ठीक से कनेक्ट करें, और मैन्युअल ऊर्जा भंडारण, विद्युत ऊर्जा भंडारण, बंद करने और खोलने के कार्यों का एक-एक करके परीक्षण करें।
● ढीलापन रोकने के लिए नियमित रूप से फास्टनरों का निरीक्षण करें, और तंत्र को साफ और सूखा रखें।
● सुचारू संचालन सुनिश्चित करने के लिए घूमने वाले और घर्षण वाले हिस्सों को अंतराल पर चिकनाई दें।
● असामान्य हीटिंग या क्षति के लिए स्प्रिंग्स, कॉइल्स, सहायक स्विच और वायरिंग की स्थिति की जांच करें।
● विश्वसनीय उद्घाटन और समापन सुनिश्चित करने के लिए समय-समय पर कार्रवाई प्रदर्शन का परीक्षण करें।
● घिसे हुए हिस्सों को समय पर बदलें और रखरखाव का पूरा रिकॉर्ड रखें।
● नि:शुल्क ऑनलाइन/ऑन-साइट प्रशिक्षण प्रदान किया जाता है, जिसमें इंस्टॉलेशन और कमीशनिंग, दैनिक रखरखाव और दोष निदान जैसे पहलुओं को शामिल किया जाता है, जिससे ग्राहक की संचालन और रखरखाव टीम को शीघ्र परिचालन कौशल हासिल करने में मदद मिलती है।
● ऑन-साइट उपकरण स्वीकृति और योग्यता की तारीख से 12 महीने के भीतर। वारंटी अवधि के दौरान, मुख्य घटक जो मानव कारकों (जैसे ऊर्जा भंडारण मोटर, बंद करने और खोलने वाले कॉइल, स्प्रिंग, सहायक स्विच इत्यादि) से क्षतिग्रस्त नहीं होते हैं, प्रतिस्थापन और मरम्मत के लिए प्रदान किए जाएंगे।
