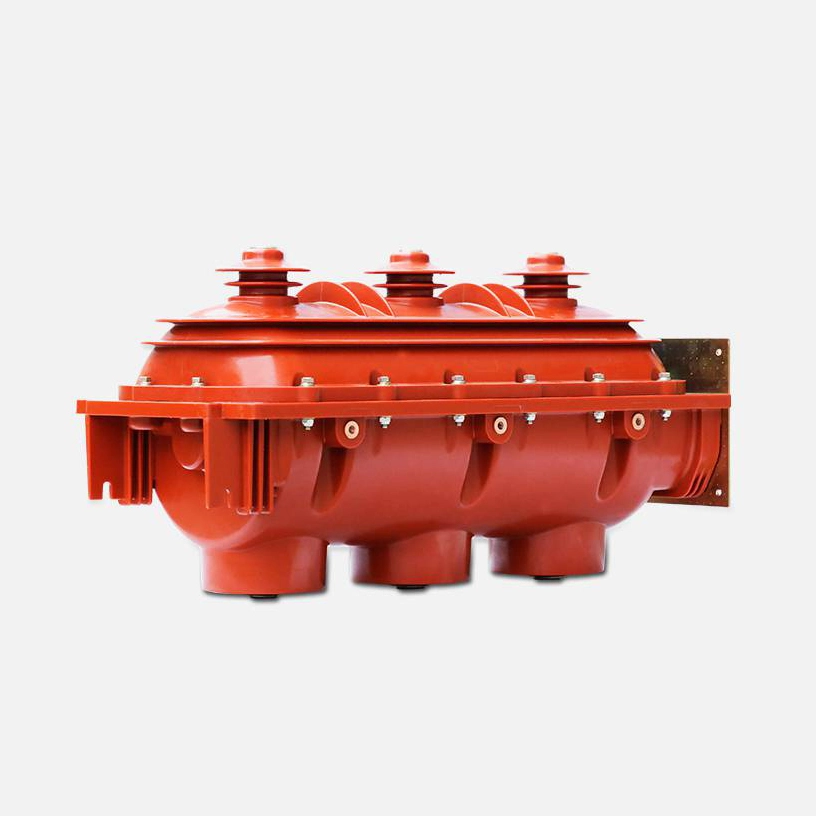

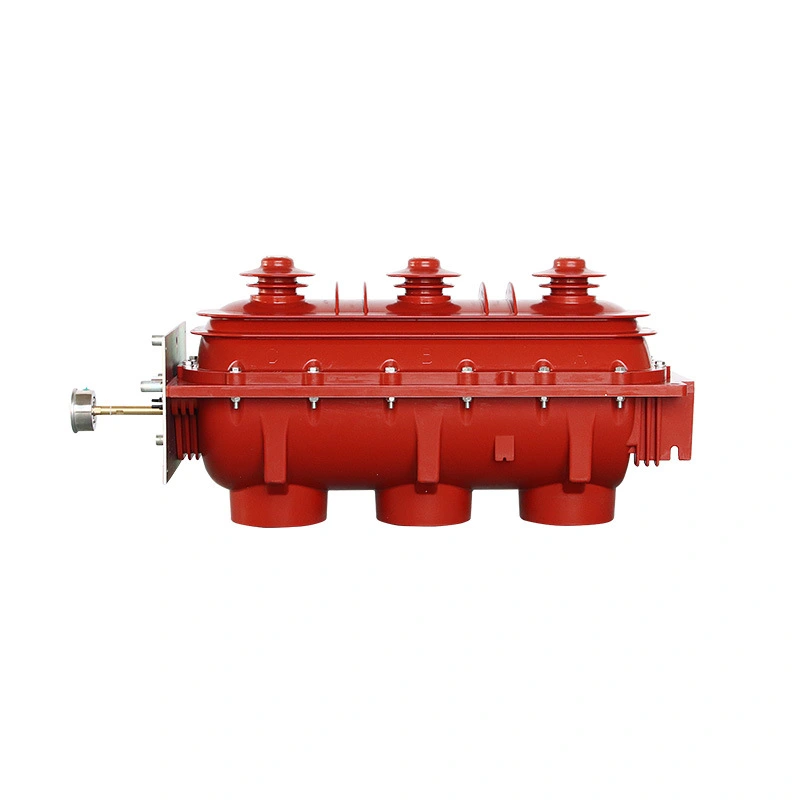

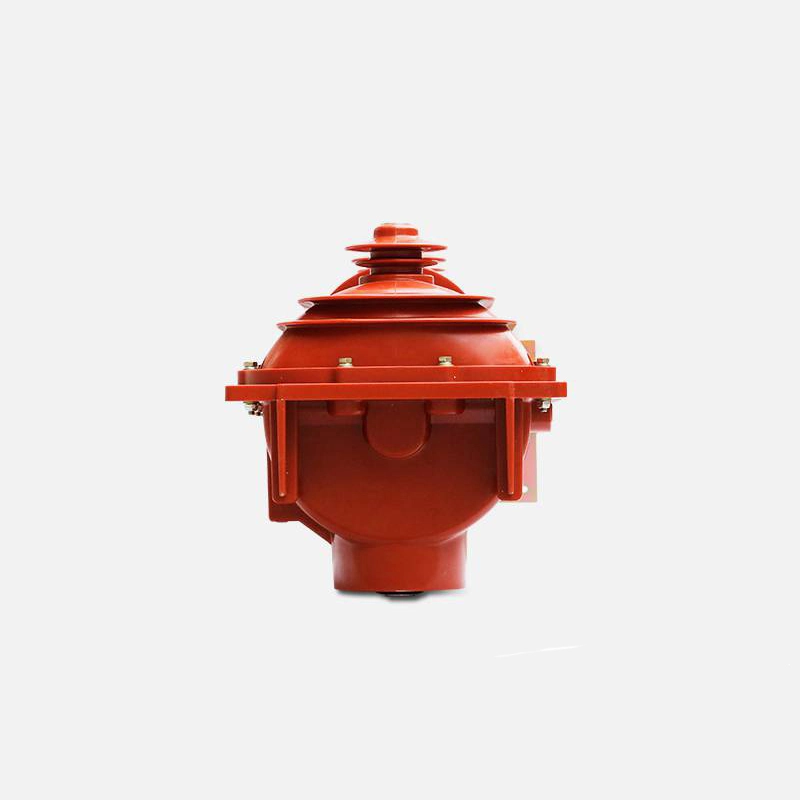

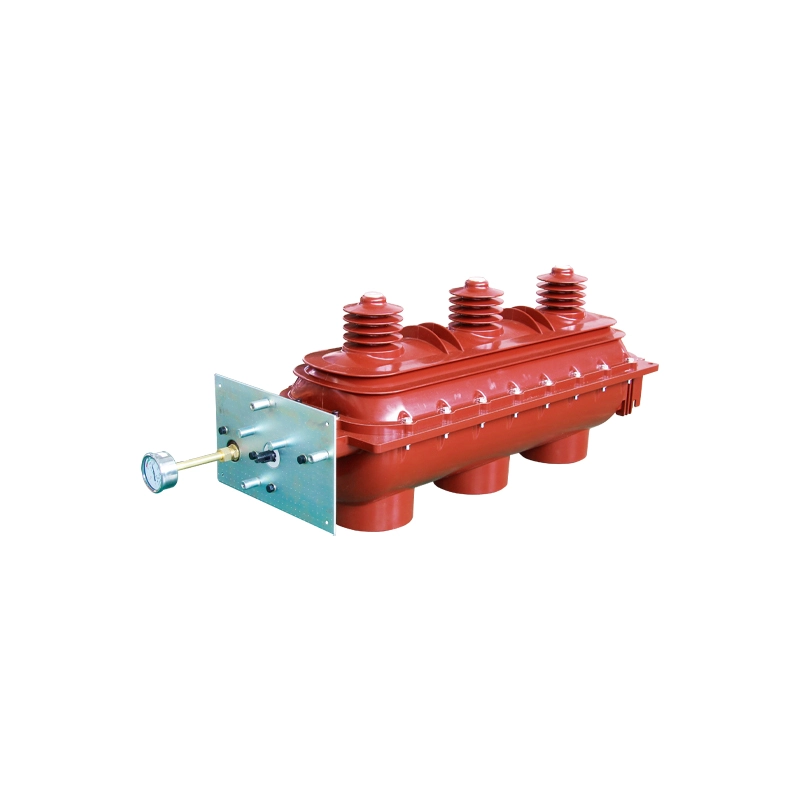

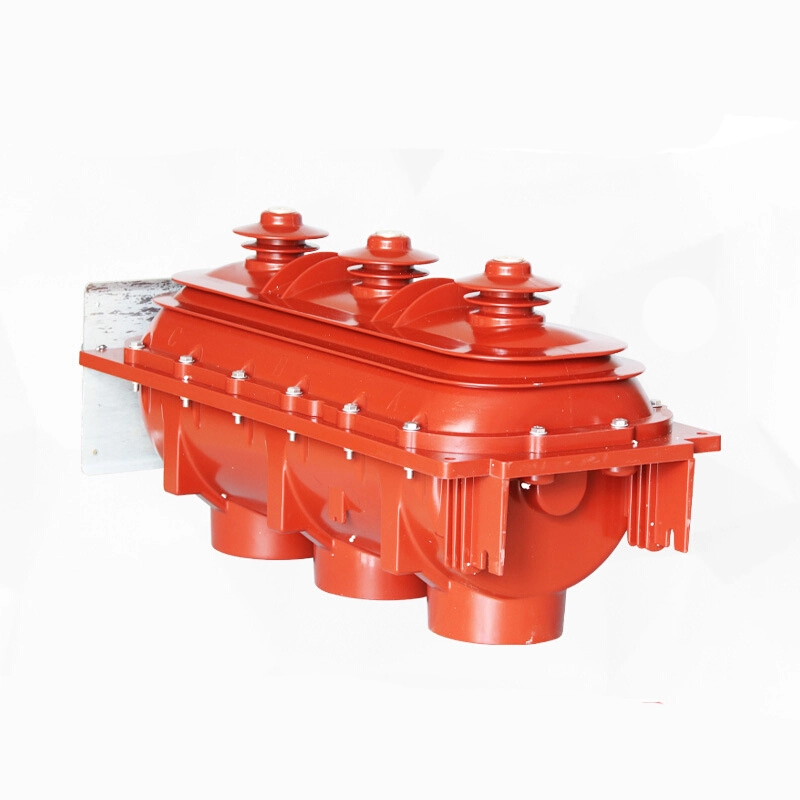

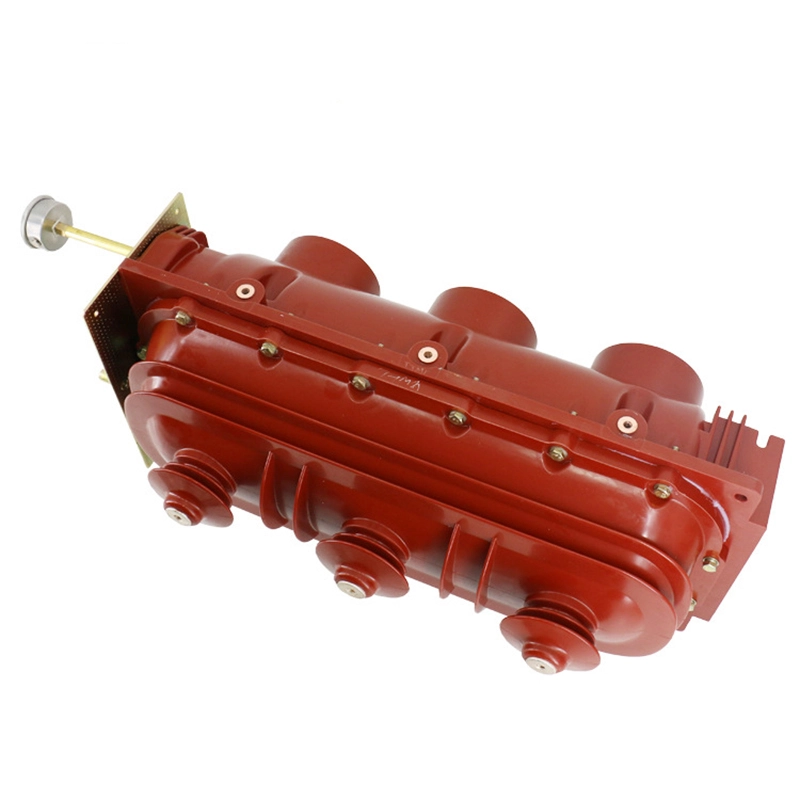

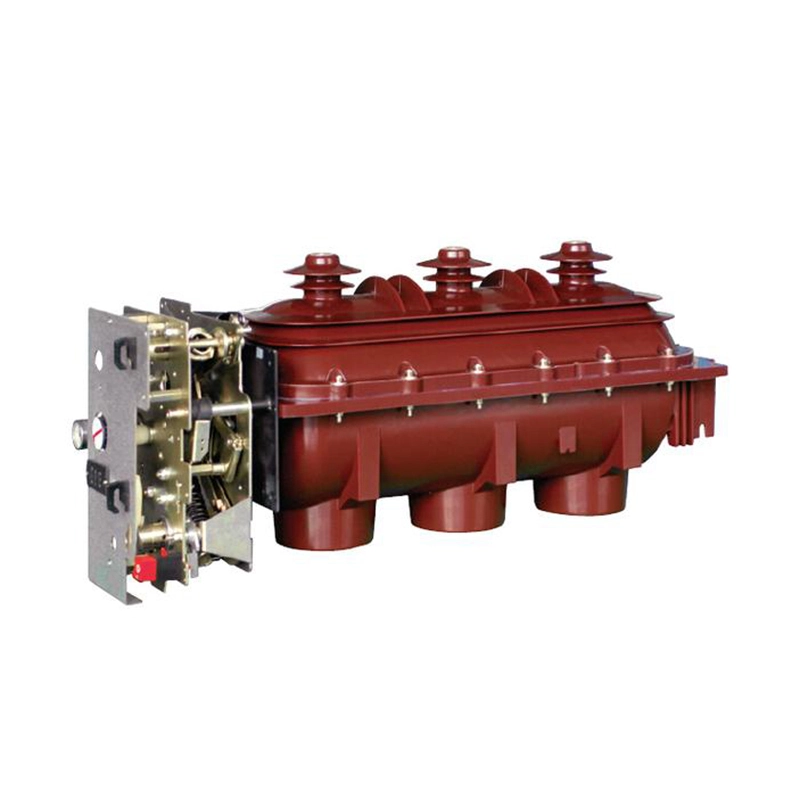

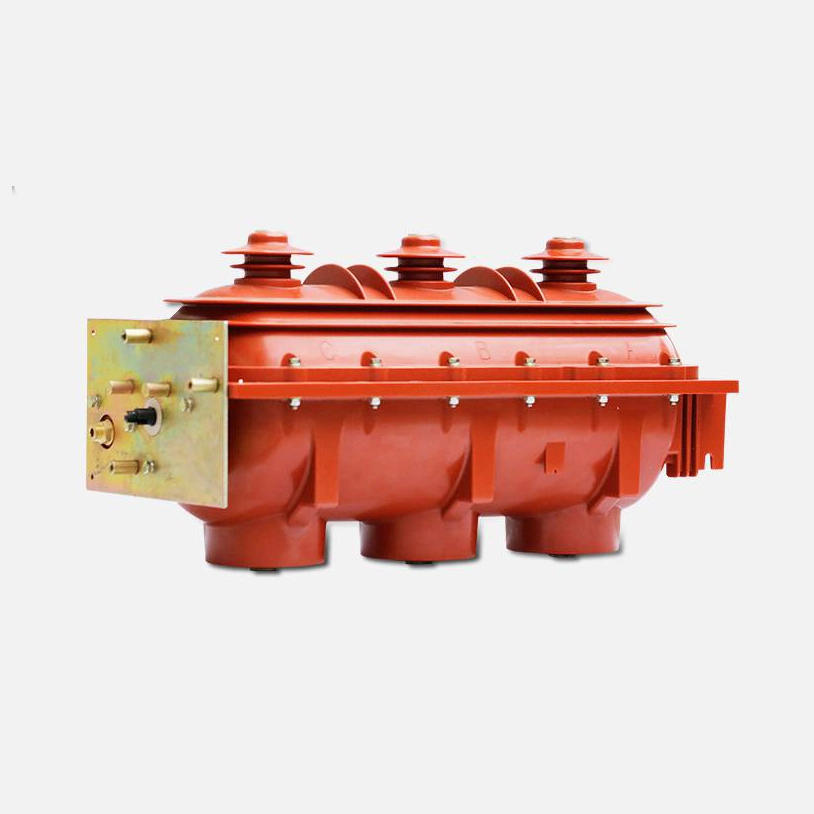

11kv Sf6 गैस लोड ब्रेक स्विच एलबीएस

11kv sf6 गैस लोड ब्रेक स्विच lbs को 50 हर्ट्ज और अधिकतम की आवृत्ति के साथ तीन चरण एसी पावर वितरण नेटवर्क के लिए डिज़ाइन किया गया है। 12 केवी का कार्यशील वोल्टेज। यह रिंग मुख्य इकाइयों और डबल रेडियल बिजली आपूर्ति नेटवर्क में उपयोग के लिए उपयुक्त है, जहां इसे लोड धाराओं के साथ-साथ ओवरलोड धाराओं को बनाने और तोड़ने के लिए लागू किया जाता है। इसके अलावा, इसका उपयोग नो लोड ओवरहेड लाइनों, अनलोडेड ट्रांसफार्मर और कैपेसिटर बैंकों को स्विच करने के लिए किया जा सकता है। मुख्य विशेषताएं नीचे दी गई हैं:

उत्कृष्ट इन्सुलेशन प्रदर्शन

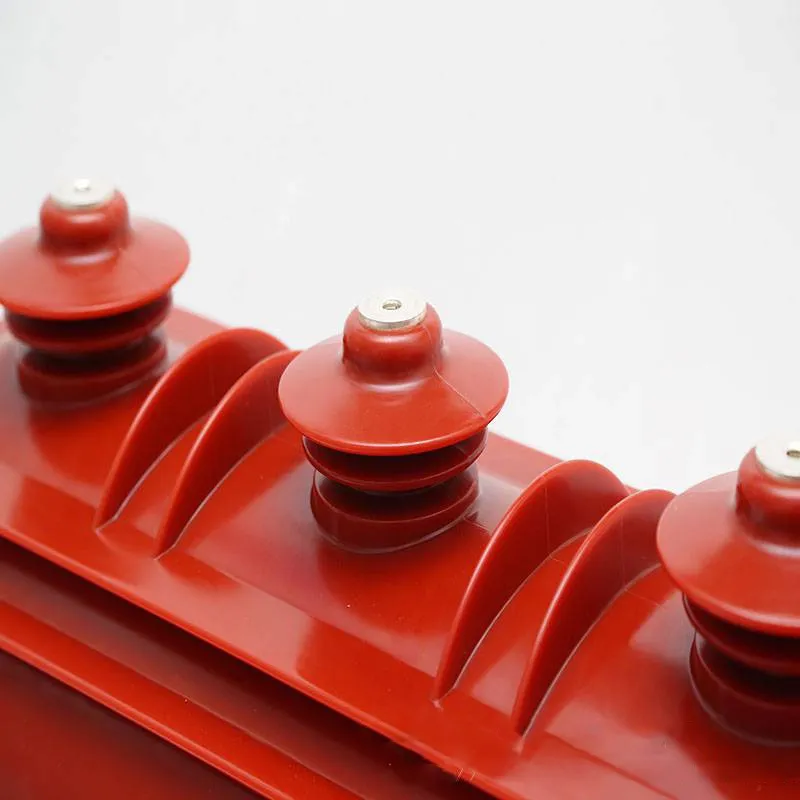

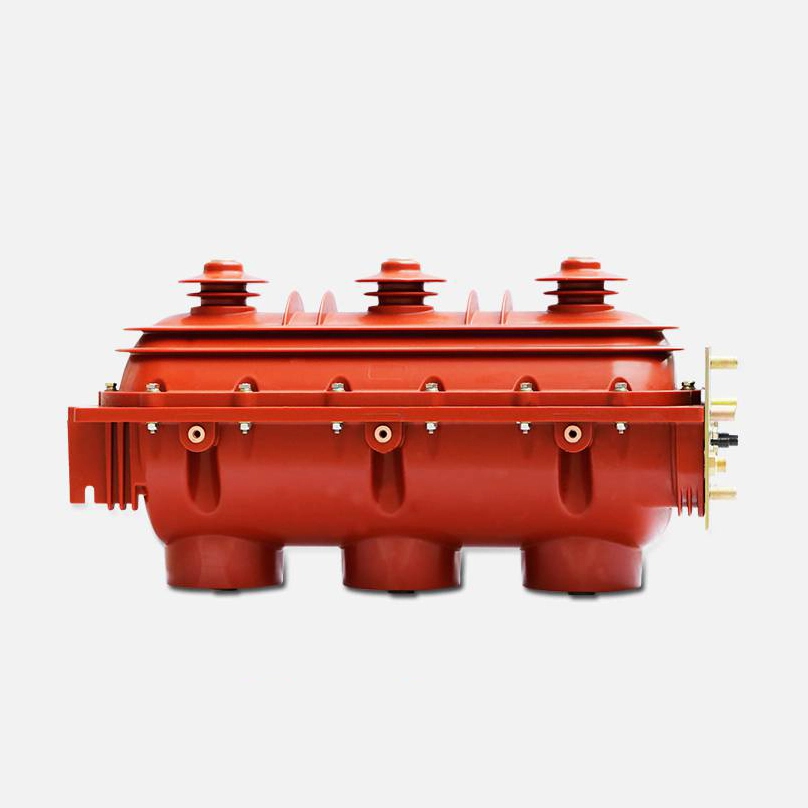

11kv sf6 गैस लोड ब्रेक स्विच lbs का घेरा कास्ट एपॉक्सी राल से बना है और SF6 गैस से भरा है, जो सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए मजबूत इन्सुलेशन और आंतरिक आर्क का सामना करने की क्षमता प्रदान करता है।

कम स्विचिंग ओवरवोल्टेज

चूँकि चाप में SF₆ गैस के शमन गुण होते हैं, इसलिए चाप स्तंभ वर्तमान शून्य तक संकीर्ण और स्थिर रहता है, जिससे रिस्ट्राइक का जोखिम कम हो जाता है और चॉपिंग ओवरवॉल्टेज कम हो जाता है।

मुफ़्त रखरखाव डिज़ाइन

अधिकांश मॉडलों में पूरी तरह से सीलबंद संरचना होती है जिसके लिए नियमित सर्विसिंग की बहुत कम या कोई आवश्यकता नहीं होती है। कुछ प्रमुख घटकों को बिना रखरखाव के 20 वर्षों तक संचालित करने के लिए डिज़ाइन किया गया है।

सुरक्षित और आसान संचालन

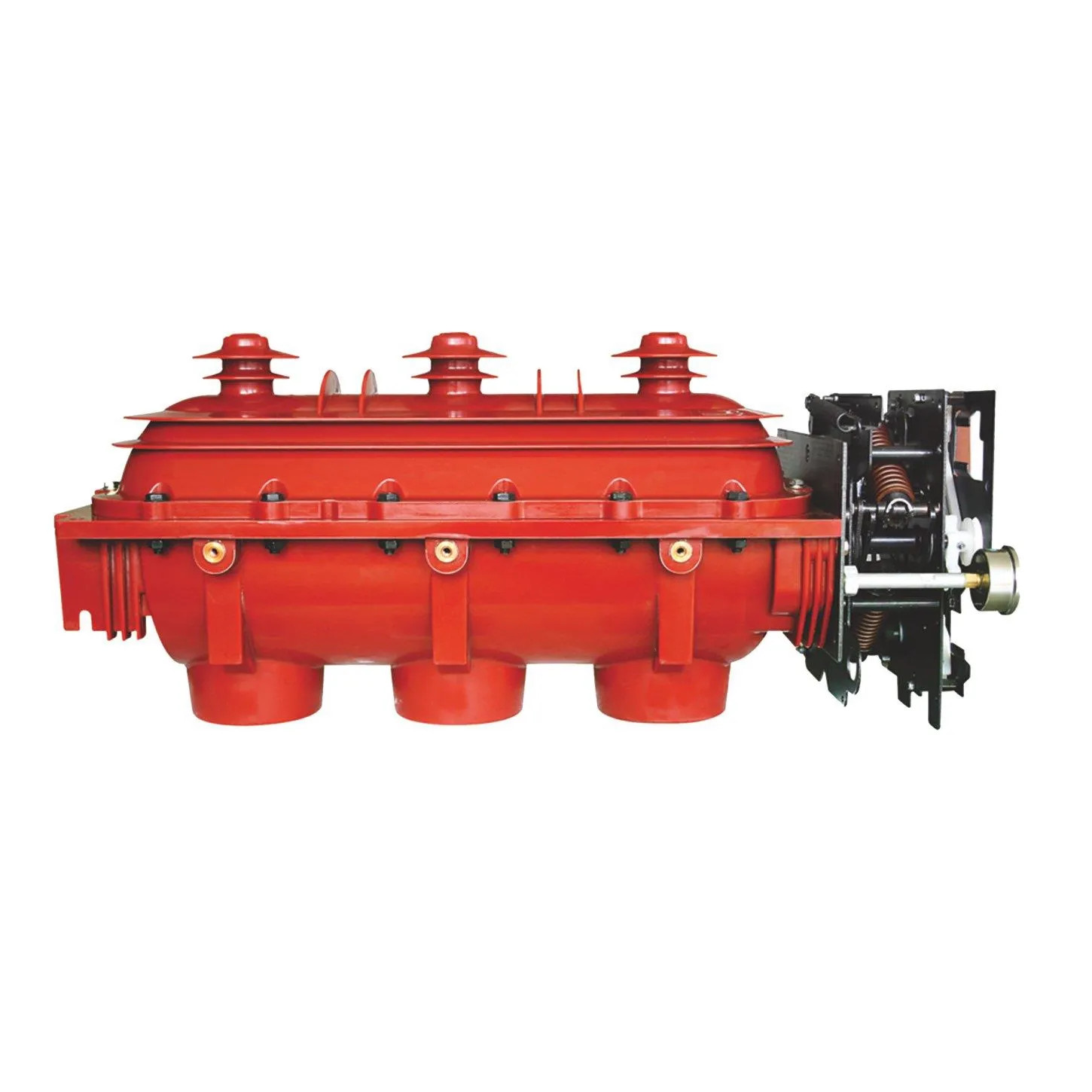

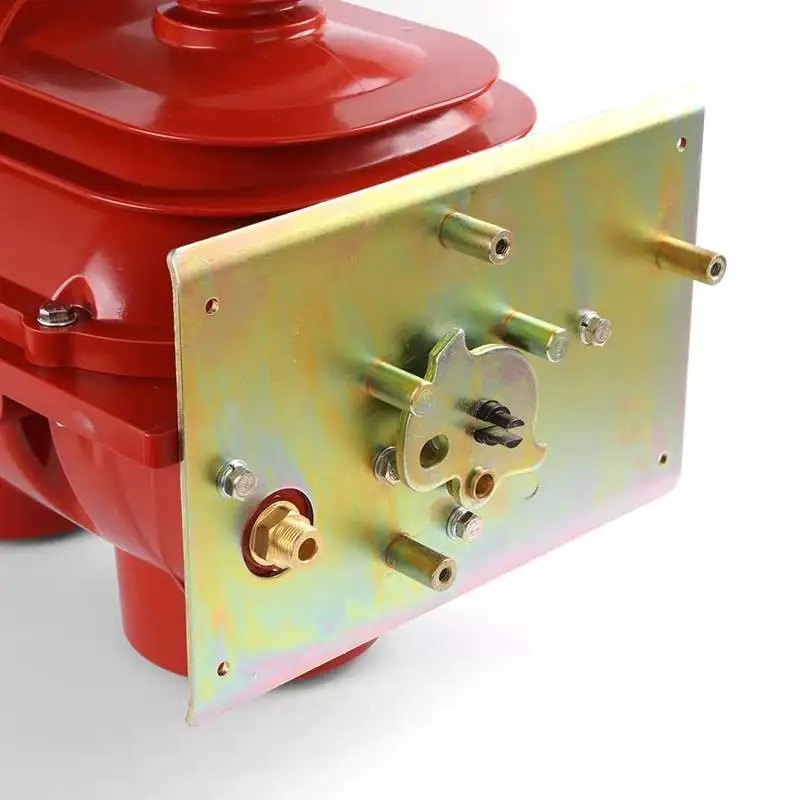

11kv sf6 गैस लोड ब्रेक स्विच lbs के लिए मैनुअल और मोटर चालित दोनों ऑपरेटिंग विकल्प उपलब्ध हैं। एक यांत्रिक इंटरलॉक प्रणाली सुरक्षित स्थिति परिवर्तन सुनिश्चित करती है और गलत संचालन को रोकती है।

अनुप्रयोगों की विस्तृत श्रृंखला

12 केवी वितरण प्रणालियों के लिए डिज़ाइन किया गया, 11kv sf6 गैस लोड ब्रेक स्विच एलबीएस का उपयोग लाइन अलगाव, लोड करंट और ओवरलोड करंट रुकावट के लिए किया जा सकता है, और जब फ़्यूज़ के साथ जोड़ा जाता है, तो यह शॉर्ट सर्किट दोषों से सुरक्षा प्रदान करता है।

उत्पाद पैरामीटर:

उत्पाद अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: 11kv sf6 गैस लोड ब्रेक स्विच lbs क्या है?

ए: 11 केवी एसएफ6 गैस लोड ब्रेक स्विच एलबीएस एक मध्यम वोल्टेज स्विचिंग डिवाइस है जिसका उपयोग 11 केवी वितरण नेटवर्क में किया जाता है। इसे लोड करंट, ओवरलोड करंट और बिना लोड लाइन या ट्रांसफार्मर स्विचिंग कर्तव्यों को बनाने और तोड़ने के लिए डिज़ाइन किया गया है। सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के लिए स्विच इन्सुलेटिंग और आर्क शमन माध्यम के रूप में एसएफ 6 गैस का उपयोग करता है।

प्रश्न: 11kv sf6 गैस लोड ब्रेक स्विच lbs, sf6 गैस सर्किट ब्रेकर से किस प्रकार भिन्न है?

उत्तर: 11kv sf6 गैस लोड ब्रेक स्विच lbs मुख्य रूप से लोड करंट रुकावट के लिए है, न कि उच्च शॉर्ट सर्किट दोषों को स्वयं दूर करने के लिए। जब वर्तमान सीमित फ़्यूज़ के साथ जोड़ा जाता है, तो 11kv sf6 गैस लोड ब्रेक स्विच एलबीएस सर्किट ब्रेकर के लिए एक कार्यात्मक विकल्प के रूप में कार्य कर सकता है। इस व्यवस्था में, sf6 गैस लोड ब्रेक स्विच सामान्य लोड स्विचिंग को संभालता है, जबकि फ़्यूज़ भारी गलती धाराओं को साफ़ करता है।

प्रश्न: 11kv sf6 गैस लोड ब्रेक स्विच lbs पर किस रखरखाव की आवश्यकता है?

उत्तर: अधिकांश 11kv sf6 गैस लोड ब्रेक स्विच एलबीएस एक गैस डिब्बे के साथ डिज़ाइन किए गए हैं जिनकी रिसाव दर प्रति वर्ष 0.5% से कम है। इसमें 20 से 30 वर्षों तक नियमित गैस रिफिलिंग की आवश्यकता नहीं होती है। तंत्र, इंटरलॉक और सहायक सर्किट की आवधिक कार्यात्मक जांच आम तौर पर पर्याप्त होती है।
