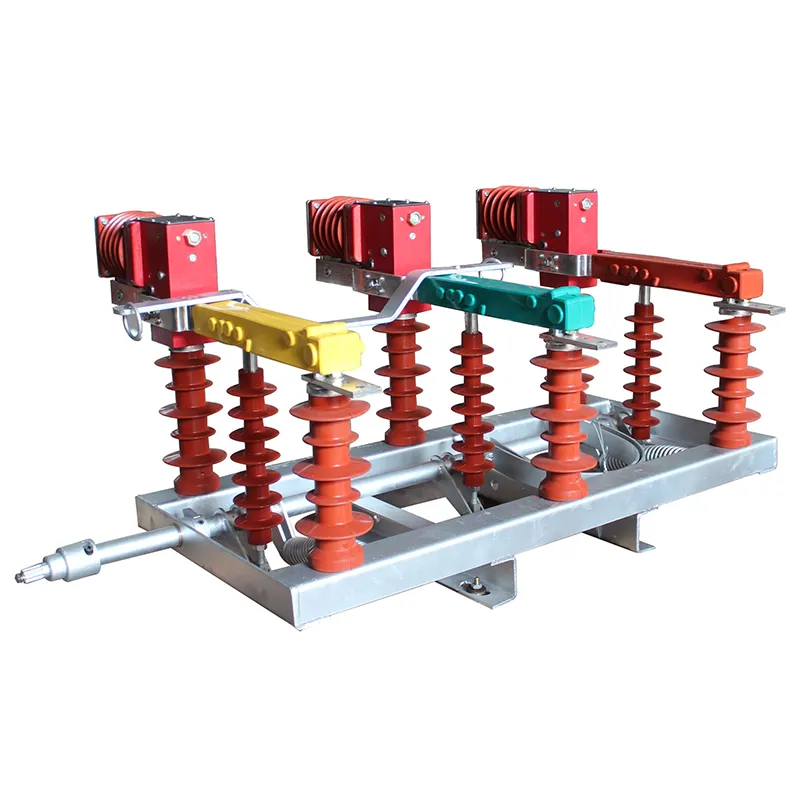

11 केवी ओवरहेड एयर लोड ब्रेक स्विच एक ट्रांसफार्मर सुरक्षा उपकरण है जो लोड करंट, ट्रांसफार्मर नो लोडिंग करंट और केबल चार्जिंग करंट को तोड़ने के साथ-साथ लोड करंट को बंद करने के लिए डिज़ाइन किया गया है। यह तोड़ने, अलग करने, जोड़ने और स्विच करने के कार्य प्रदान करता है। जब वर्तमान सीमित फ़्यूज़ के साथ संयोजन में उपयोग किया जाता है, तो 11 केवी ओवरहेड एयर लोड ब्रेक स्विच को ट्रांसफार्मर सुरक्षा के लिए सर्किट ब्रेकर के विकल्प के रूप में अपनाया जा सकता है, विशेष रूप से अप्राप्य सबस्टेशनों के लिए उपयुक्त। 11 केवी ओवरहेड एयर लोड ब्रेक स्विच की विशेषताएं नीचे दी गई हैं:
1. कॉम्पैक्ट डिजाइन, हल्के वजन, आकर्षक उपस्थिति, सरल संचालन, उच्च तकनीकी पैरामीटर, मजबूत ब्रेकिंग क्षमता, सुरक्षित और विश्वसनीय प्रदर्शन, लंबी विद्युत सेवा जीवन, लगातार संचालन के लिए उपयुक्त और कम रखरखाव की आवश्यकताएं।
2. उपलब्ध ऑपरेटिंग मोड: मैनुअल, मोटर चालित, या रिमोट कंट्रोल।
3. स्थापना विधि: डबल पोल माउंटिंग।
|
अधिकतम. कार्यशील वोल्टेज |
के.वी |
12 |
|
रेटेड आवृत्ति |
हर्ट्ज |
50 या 60 |
|
वर्तमान मूल्यांकित |
A |
630 |
|
रेटेड कम समय में करंट झेलने में |
के.ए |
20 (थर्मल स्थिरता) |
|
रेटेड कम समय में करंट झेलने में |
के.ए |
50 (गतिशील स्थिरता) |
|
पीक झेलने वाला करंट |
के.ए |
25 |
|
पावर फ़्रीक्वेंसी वोल्टेज का सामना करती है |
केवी/1 मिनट |
42 |
|
बिजली का आवेग वोल्टेज का सामना करता है |
के.वी |
75 |
|
रेटेड शॉर्ट सर्किट अवधि |
सेकंड |
4 |
|
यांत्रिक जीवन |
टाइम्स |
10000 |
प्रश्न: 11 केवी ओवरहेड एयर लोड ब्रेक स्विच क्या है?
ए: ओवरहेड एयर लोड ब्रेक स्विच एक मैन्युअल या मोटर संचालित विद्युत उपकरण है जिसे 11 केवी वितरण लाइनों के लिए डिज़ाइन किया गया है। यह खंभों पर स्थापित किया गया है और अलगाव का एक दृश्य बिंदु प्रदान करता है। 11 केवी ओवरहेड एयर लोड ब्रेक स्विच सामान्य परिचालन स्थितियों के तहत लोड करंट को बाधित करता है और इसका उपयोग मुख्य रूप से लाइनों को विभाजित करने, उपकरणों को अलग करने और सिस्टम लचीलेपन में सुधार के लिए किया जाता है।
प्रश्न: 11 केवी ओवरहेड एयर लोड ब्रेक स्विच किस प्रकार के इन्सुलेशन और आर्क शमन माध्यम का उपयोग करता है?
ए: 11 केवी ओवरहेड टाइप लोड ब्रेक स्विच आम तौर पर वायु इन्सुलेशन पर निर्भर करता है और एसएफ₆ गैस की आवश्यकता के बिना बाहरी सेवा में विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए आर्क को सुरक्षित रूप से बुझाने के लिए आर्क च्यूट के साथ एक त्वरित मेक, त्वरित ब्रेक तंत्र का उपयोग करता है।
प्रश्न: 11 केवी ओवरहेड एयर लोड ब्रेक स्विच के मुख्य घटक क्या हैं?
ए: एयर लोड ब्रेक स्विच में सामान्यतः निम्न शामिल होते हैं:
1. ब्लेड संपर्क और आर्क शूट;
2. चीनी मिट्टी के बरतन या पॉलिमर इंसुलेटर;
3. संचालन तंत्र;
4. बढ़ते फ्रेम और टर्मिनल।
