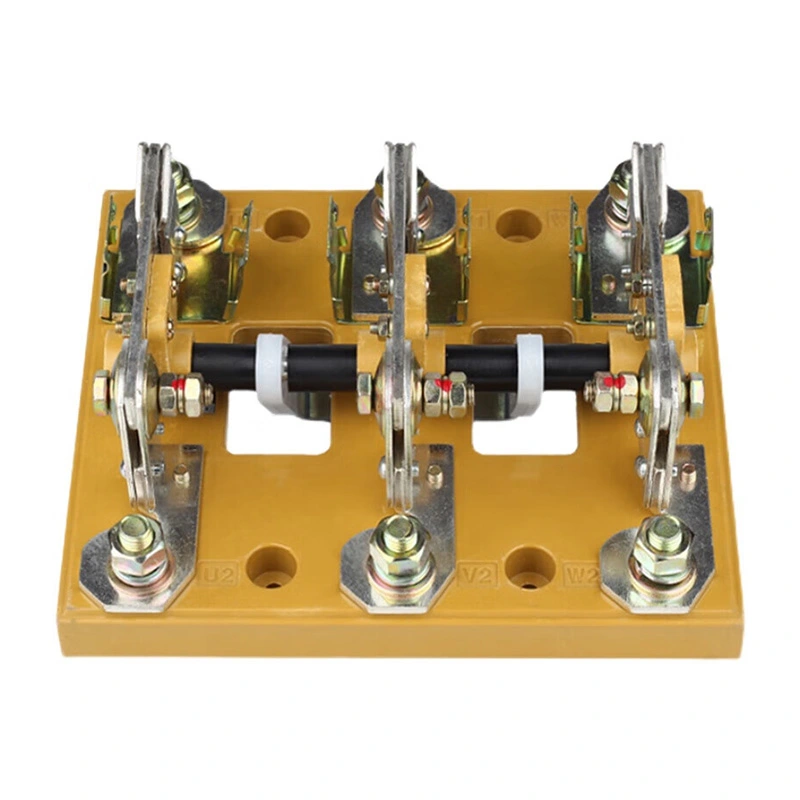

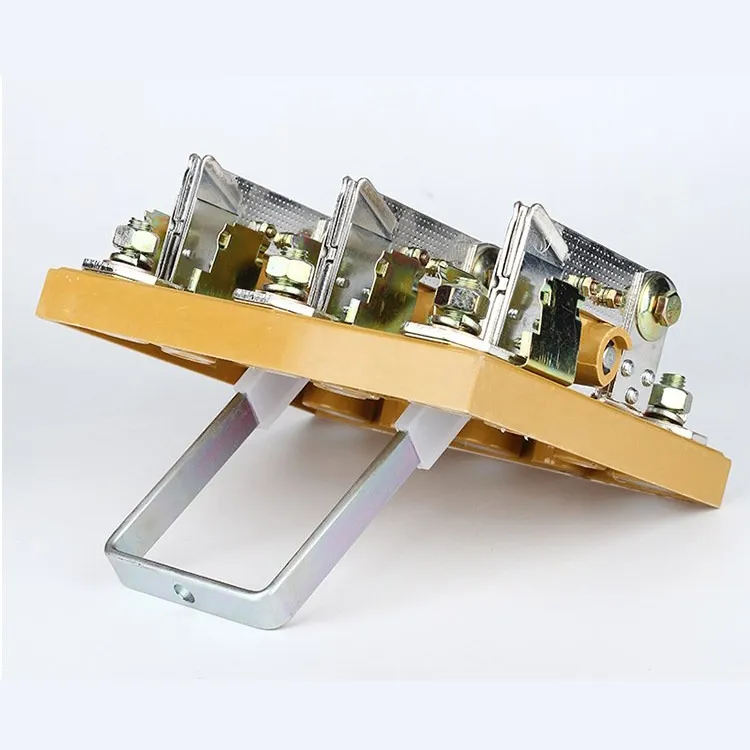

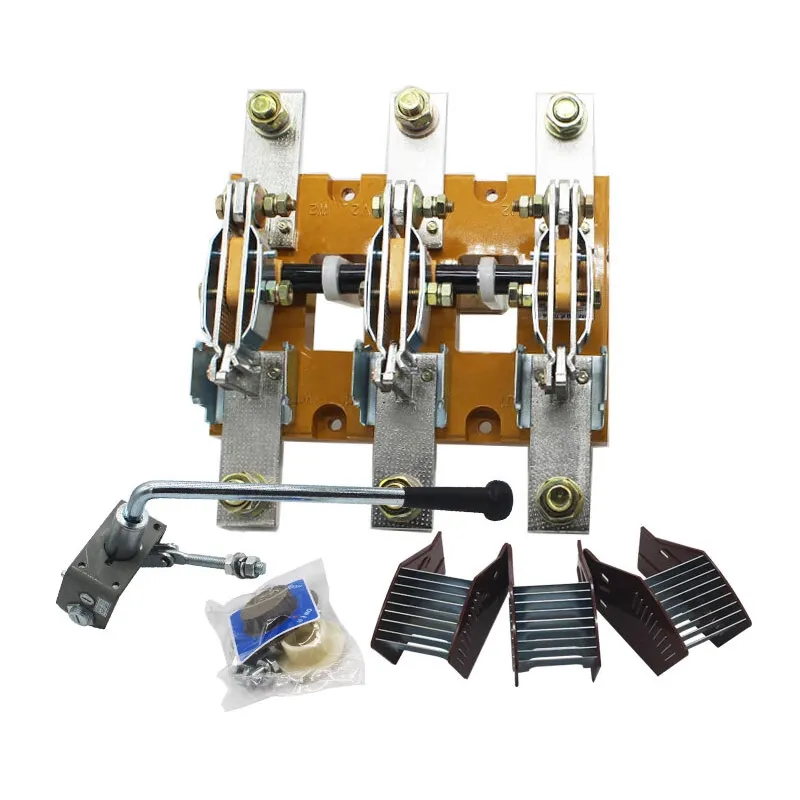

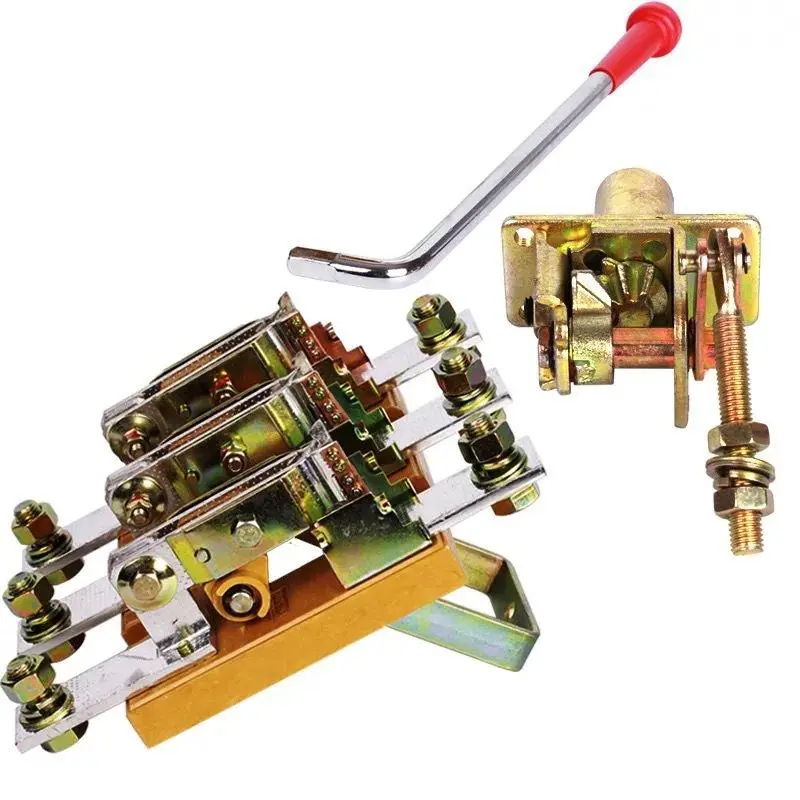

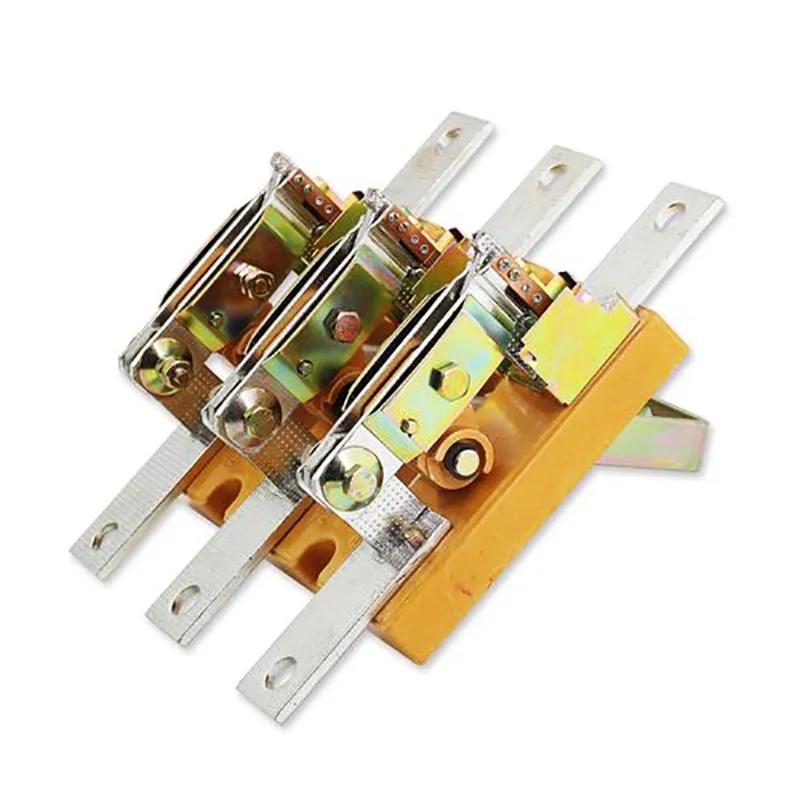

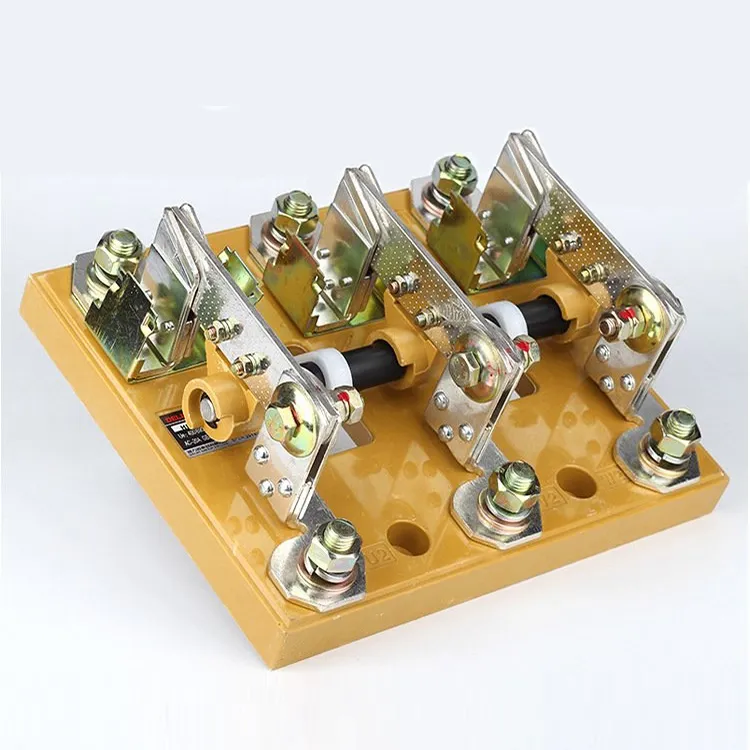

विद्युत कैबिनेट 800 एम्प 3 फेज़ डिस्कनेक्ट स्विच

एक विश्वसनीय विद्युत कैबिनेट 800 amp 3 चरण डिस्कनेक्ट स्विच का उत्पादन करने के लिए, वानजाउ XiFa इलेक्ट्रिक पावर इक्विपमेंट कं, लिमिटेड लंबी सेवा जीवन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले तांबे के संपर्क और मजबूत आवास को अपनाता है। इस बीच, प्रत्येक विद्युत कैबिनेट 800 amp 3 चरण डिस्कनेक्ट स्विच में एक कॉम्पैक्ट और सरल डिज़ाइन होता है जो न केवल दृश्य पर एक स्पष्ट डिस्कनेक्टिंग बिंदु प्रदान करता है बल्कि पैनल या दीवार माउंटिंग के लिए भी उपयुक्त होता है। इस बीच, प्रत्येक विद्युत कैबिनेट 800 amp 3 चरण डिस्कनेक्ट स्विच को तेजी से शिपिंग से पहले फ़ैक्टरी परीक्षणों से गुजरना आवश्यक है।

जांच भेजें

उत्पाद वर्णन

800 amp 3 चरण डिस्कनेक्ट स्विच एक उपकरण है जिसका उपयोग मुख्य रूप से बिजली स्रोतों को अलग करने, स्विचिंग संचालन करने और कम वर्तमान सर्किट को जोड़ने या डिस्कनेक्ट करने के लिए किया जाता है। इसमें चाप बुझाने की क्षमता नहीं है। खुली स्थिति में, संपर्क स्पष्ट रूप से दिखाई देने वाले ब्रेक के साथ एक निर्दिष्ट इन्सुलेशन दूरी बनाए रखते हैं; बंद स्थिति में, स्विच सामान्य ऑपरेटिंग करंट ले जाने के साथ-साथ एक निर्धारित अवधि के लिए शॉर्ट सर्किट करंट जैसी असामान्य स्थितियों का सामना करने में सक्षम होता है।

ज्यादातर मामलों में, 800 amp 3 चरण डिस्कनेक्ट स्विच को कम वोल्टेज आइसोलेटर के रूप में लागू किया जाता है, जिसका अर्थ है कि उन्हें 1 kV से नीचे के वोल्टेज के लिए रेट किया गया है। यद्यपि उनका संचालन सिद्धांत और निर्माण अपेक्षाकृत सरल है, वे बड़ी मात्रा में उत्पादित होते हैं, और उनकी विश्वसनीयता महत्वपूर्ण है। परिणामस्वरूप, वे सबस्टेशनों और बिजली संयंत्रों के डिजाइन, निर्माण और सुरक्षित संचालन में महत्वपूर्ण भूमिका निभाते हैं।

800 amp 3 चरण डिस्कनेक्ट स्विच की परिभाषित विशेषता यह है कि यह लोड करंट को बाधित नहीं कर सकता है; इसे केवल तभी खोला या बंद किया जा सकता है जब सर्किट करंट से मुक्त हो। 800 amp 3 चरण डिस्कनेक्ट स्विच के विशिष्ट संदर्भ उनके कार्यों, सुविधाओं, वर्गीकरणों, अनुप्रयोगों, गलत संचालन-रोधी सुधारों, रखरखाव प्रथाओं और सामान्य मुद्दों को कवर करते हैं।

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

उत्पादन पैरामीटर:

1वें (ए)	125ए	160ए	200ए	250ए	315ए	400ए	500ए	630ए	1000ए	1250ए	1600ए	2000ए	2500ए	3150ए	4000ए
यूआई(वी)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ढांकता हुआ ताकत (वी)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
यूआईएमपी (केवी)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
कार्यशील धारा ले(ए)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
मोटर पावर(किलोवाट)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
एलसीडब्ल्यू (केए आरएमएस,0.1एस/1.0एस)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
बनाने और तोड़ने की क्षमता
एलसीएन(ए आरएमएस) एसी23बी 400वी	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
एलसीएम(ए आरएमएस) एसी23बी 400वी	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
एलसीएम(केए पीक वैल्यू)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
यांत्रिक जीवन (समय)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
विद्युत जीवन (समय)
Ue=660V रेटेड करंट ले
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
वजन (किलो)
3 डंडे	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 डंडे	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
ऑपरेटिंग टॉर्क (एनएम)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

प्रकार		फ़्रेम का आकार (मिमी)						स्थापना आकार (मिमी)
प्रकार		A	B	C	सी 1	D	G	a	b	Φसी	H	K	M
एचडी13-100	3पी	210	190	80	160	80	250	80	160	Φ7	90	82	एम8
एचडी13-100	4पी	290	190	80	160	80	250	160	160	Φ7	90	82	एम8
एचडी13-200	3पी	210	190	80	160	80	250	80	160	Φ7	90	82	एम8
एचडी13-200	4पी	290	190	80	160	80	250	160	160	Φ7	90	82	एम8
एचडी13-400	3पी	240	205	92	180	90	250	90	160	Φ7	88	82	एम12
एचडी13-400	4पी	330	205	92	180	90	250	180	160	Φ7	88	82	एम12
एचडी13-600	3पी	270	300	100	188	100	250	100	160	Φ9	88	82	एम16
एचडी13-600	4पी	370	300	100	188	100	250	200	160	Φ9	88	82	एम16
एचडी13-1000	3पी	325	315	116	226	120	250	120	160	Φ9	85	78	2-एम12
एचडी13-1000	4पी	450	315	116	226	120	250	240	160	Φ9	85	78	2-एम12
एचडी13-1500	3पी	360	355	125	238	130	250	130	160	Φ11	85	78	4-एम12
एचडी13-1500	4पी	490	355	125	238	130	250	260	160	Φ11	85	78	4-एम12
एचडी13-2000	3पी	360	355	125	238	130	250	130	160	Φ11	85	78	4-एम12
एचडी13-2000	4पी	490	355	125	238	130	250	260	160	Φ11	85	78	4-एम12

प्रकार	A	B	C	D	E	F	H	Φa	Φबी	G
एचडी13-2000	520	350	170	180	48	36	277.5	12	9	250
एचडी13-3000	600	390	200	180	60	40	233	16	11	250

उत्पादन अक्सर पूछे जाने वाले प्रश्न:

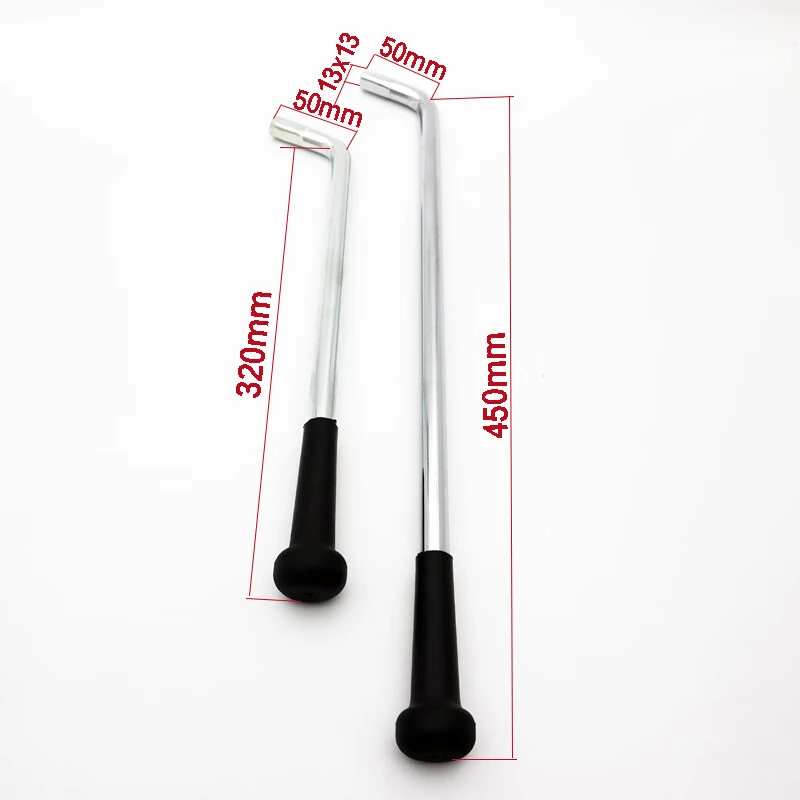

प्रश्न: मैं विभिन्न हैंडल प्रकारों (रोटरी बनाम लीवर) के बीच चयन कैसे करूं?

ए: रोटरी हैंडल: कॉम्पैक्ट, अक्सर मोटर नियंत्रण केंद्रों या तंग स्थानों में उपयोग किया जाता है।

लीवर हैंडल: बड़े और अधिक दृश्यमान, चालू/बंद के स्पष्ट संकेत की आवश्यकता होने पर पसंदीदा।

चुनाव स्थान, सुरक्षा दृश्यता और ऑपरेटर की प्राथमिकता पर निर्भर करता है।

प्रश्न: क्या 800 एम्प 3 फेज़ डिस्कनेक्ट स्विच को किसी भी ओरिएंटेशन में लगाया जा सकता है?

उत्तर: आम तौर पर, सुरक्षा और कोड आवश्यकताओं को पूरा करने के लिए 800 amp 3 चरण डिस्कनेक्ट स्विच को लंबवत रूप से लगाया जाना चाहिए। कुछ डिज़ाइन लचीलेपन की अनुमति देते हैं, लेकिन हमेशा निर्माता के निर्देशों और स्थानीय विद्युत कोड का पालन करें।

प्रश्न: क्या 800 amp 3 चरण डिस्कनेक्ट स्विच लॉकआउट/टैगआउट (LOTO) प्रक्रियाओं का समर्थन करता है?

उत्तर: हां, इसमें 800 amp 3 चरण डिस्कनेक्ट स्विच शामिल है, अधिकांश मॉडल OSHA लॉकआउट/टैगआउट सुरक्षा आवश्यकताओं का अनुपालन सुनिश्चित करने के लिए पैडलॉक करने योग्य हैंडल से लैस हैं। यह तकनीशियनों को आकस्मिक पुन: सक्रियण के जोखिम के बिना उपकरणों की सुरक्षित रूप से सेवा करने की अनुमति देता है।
