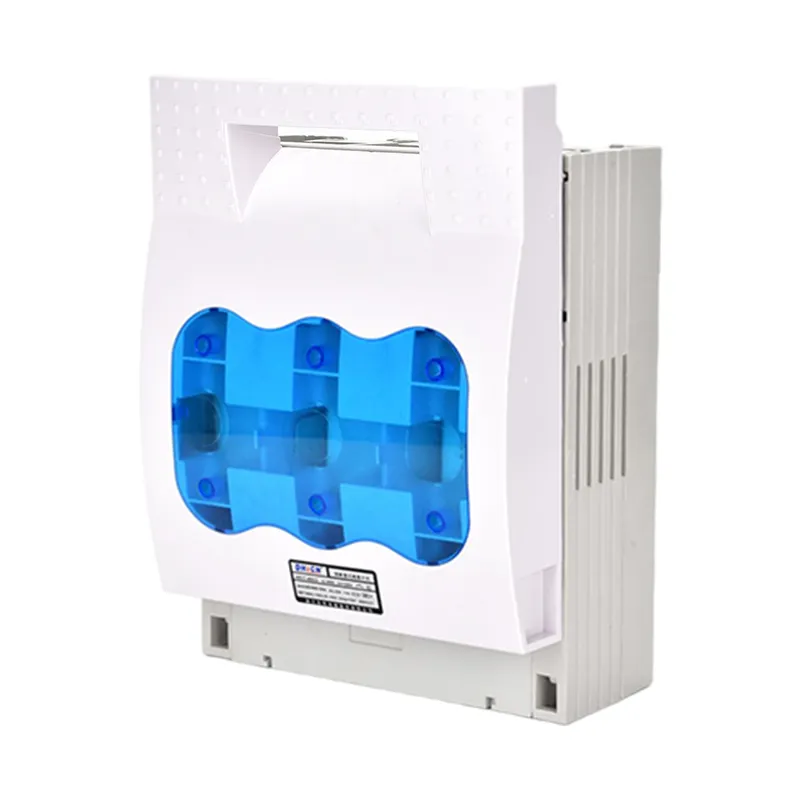

इलेक्ट्रिक लो वोल्टेज फ्यूज डिस्कनेक्टर स्विचिंग, जिसे फ्यूज टाइप आइसोलेटर के रूप में भी जाना जाता है, बड़ी चतुराई से डिस्कनेक्ट स्विच और फ्यूज के कार्यों को जोड़ता है, जिससे यह कम वोल्टेज बिजली वितरण पैनलों में एक महत्वपूर्ण घटक बन जाता है। इसके फ्यूज तत्व को सर्किट की सुरक्षा सुनिश्चित करते हुए गलती धाराओं को जल्दी से बाधित करने के लिए डिज़ाइन किया गया है, जबकि चाकू स्विच विशेष रूप से बिना लोड स्थितियों के स्विचिंग संचालन के लिए है और सामान्य ऑपरेशन के दौरान लाइव धाराओं को बाधित नहीं कर सकता है। यह अनूठा संयोजन फ़्यूज्ड डिस्कनेक्ट स्विच को सर्किट सुरक्षा के विश्वसनीय संरक्षक के रूप में रखता है।

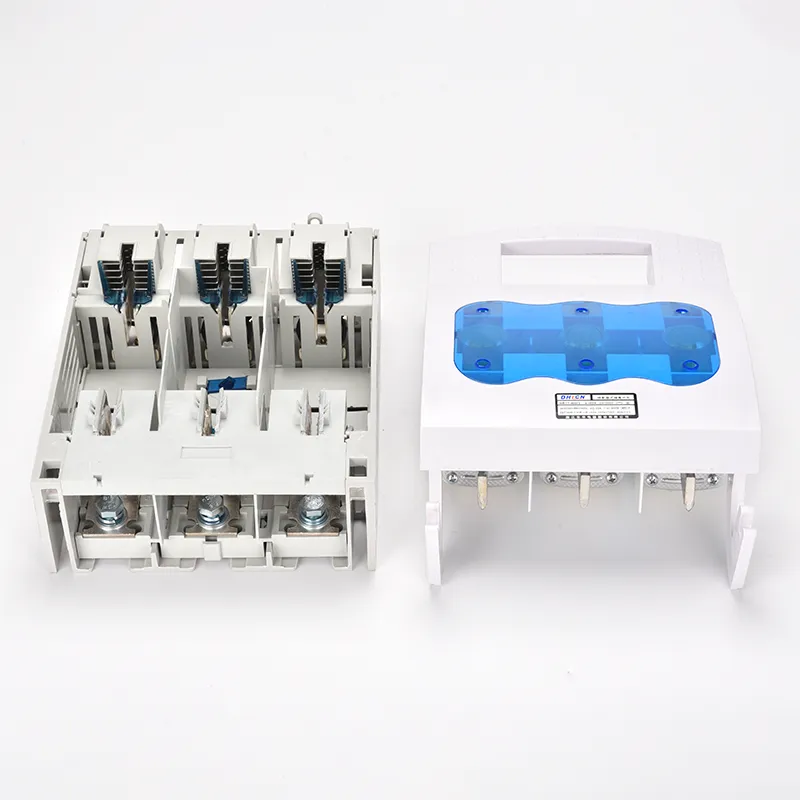

जब स्विच बंद हो जाता है, तो चाकू तंत्र, एक अच्छी तरह से डिजाइन किए गए लिंकेज सिस्टम के माध्यम से, फ्यूज और बसबार के बीच मजबूत संपर्क सुनिश्चित करता है, जिससे निर्बाध वर्तमान प्रवाह की अनुमति मिलती है। इसके विपरीत, जब डिस्कनेक्शन की आवश्यकता होती है, तो वही सरल तंत्र फ्यूज को सक्रिय बसबार से सुरक्षित रूप से अलग कर देता है, जिससे तेजी से सर्किट रुकावट संभव हो जाती है। यह सटीक यांत्रिक डिज़ाइन सर्किट स्थितियों को बदलते समय फ़्यूज्ड डिस्कनेक्ट स्विच को सुचारू रूप से और विश्वसनीय रूप से संचालित करने की अनुमति देता है।
| फ़्यूज़ का प्रकार | 0 | 1 | 2 | 3 | ||||||||
| आवृत्ति | 50 हर्ट्ज | 50 हर्ट्ज | 50 हर्ट्ज | 50 हर्ट्ज | ||||||||
| उए (वी) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| यूआई (वी) | 800 | 800 | 800 | 800 | ||||||||
| में एक) | 160 | 250 | 400 | 630 | ||||||||
| यह हा) | 160 | 250 | 400 | 630 | ||||||||
| उपयोग | एसी-21बी(690वी) | एसी-21बी(690वी) | एसी-21बी(690वी) | एसी-21बी(690वी) | ||||||||
| एसी-22बी(500वी) | एसी-22बी(500वी) | एसी-22बी(500वी) | एसी-22बी(500वी) | |||||||||
| एसी-23बी(400वी) | एसी-23बी(400वी) | एसी-23बी(400वी) | एसी-23बी(400वी) | |||||||||
| बनाने की क्षमता | 725V、240A | 725V、375A | 725V、600A | 725V、945A | ||||||||
| 525V、480A | 525V、750A | 525V、1200A | 525V、1890A | |||||||||
| 420V、160A | 420V、250A | 420V、400A | 420V、6300A | |||||||||
| तोड़ने की क्षमता | 725V、240A | 725V、375A | 725V、600A | 725V、945A | ||||||||
| 525V、480A | 525V、750A | 525V、1200A | 525V、1890A | |||||||||
| 420V、1280A | 420V、2000A | 420V、3200A | 420V、5040A | |||||||||
| आईसीएस (केए) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| फ़्यूज़ की हानि शक्ति (डब्ल्यू) | 12 | 23 | 34 | 48 | ||||||||
| यह हा) | फ़्यूज़ का प्रकार | फ़्यूज़ में (ए) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| प्रकार | A | B | C | D | E | F |
| एचआर17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| एचआर17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| एचआर17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| एचआर17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| एचआर17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| मोड संख्या | आउटलुकिंग आयाम (मिमी) | स्थापना आयाम (मिमी) | ||||||
| A | B | C | D | a | b | टीसी | ||
| एचआर17-40 | 2पी | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3पी | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| एचआर17-63 | 2पी | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3पी | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| एचआर17-160 | 2पी | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3पी | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4पी | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| एचआर17-250 | 2पी | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3पी | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4पी | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| एचआर17-400 | 2पी | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3पी | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4पी | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2पी | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3पी | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4पी | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
प्रश्न: इलेक्ट्रिक लो वोल्टेज फ्यूज डिस्कनेक्टर स्विचिंग क्या है?
ए: इलेक्ट्रिक लो वोल्टेज फ़्यूज़ डिस्कनेक्टर स्विचिंग एक विद्युत उपकरण है जो फ़्यूज़ के सुरक्षात्मक कार्य को डिस्कनेक्ट स्विच की स्विचिंग क्षमता के साथ जोड़ता है। यह रखरखाव के लिए सुरक्षित अलगाव प्रदान करता है और सर्किट और उपकरणों की सुरक्षा के लिए गलती धाराओं को बाधित करता है।
प्रश्न: क्या कोई इलेक्ट्रिक लो वोल्टेज फ्यूज डिस्कनेक्टर स्विचिंग लाइव करंट को डिस्कनेक्ट कर सकता है?
उ: नहीं। फ़्यूज्ड डिस्कनेक्ट स्विच में चाकू स्विच को केवल तभी संचालित करने के लिए डिज़ाइन किया गया है जब सर्किट लोड करंट से मुक्त हो। इसका उपयोग सामान्य परिचालन धाराओं को बाधित करने के लिए कभी नहीं किया जाना चाहिए। हालाँकि, फ़्यूज़ तत्व गलती की स्थिति में स्वचालित रूप से काम करेगा।
प्रश्न: इलेक्ट्रिक लो वोल्टेज फ्यूज डिस्कनेक्टर स्विचिंग के मुख्य अनुप्रयोग क्या हैं?
ए: एक इलेक्ट्रिक लो वोल्टेज फ्यूज डिस्कनेक्टर स्विचिंग का उपयोग आमतौर पर कम वोल्टेज बिजली वितरण पैनल, मोटर नियंत्रण केंद्र, एचवीएसी सिस्टम और औद्योगिक मशीनरी में किया जाता है। वे इन प्रणालियों में सुरक्षा अलगाव और ओवरकरंट सुरक्षा दोनों प्रदान करते हैं।
