480v 400 एम्प 3 फेज़ डिस्कनेक्ट स्विच

वानजाउ XiFa इलेक्ट्रिक पावर इक्विपमेंट कं, लिमिटेड 480v 400 amp 3 चरण डिस्कनेक्ट स्विच का उत्पादन करने के लिए एक विशेषज्ञ कारखाना है। बिना किसी देरी के कम समय की गारंटी के लिए, वानजाउ XiFa इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड के पास स्टोरेज में 400 amp 3 चरण डिस्कनेक्ट स्विच की सूची है। बड़ी मात्रा में ऑर्डर देने के लिए ऑर्डर देने के 7 से 15 कार्य दिवसों के भीतर तैयारी करनी होगी। इस बीच, वानजाउ XiFa इलेक्ट्रिक पावर इक्विपमेंट कं, लिमिटेड ग्राहकों की मांगों जैसे वोल्टेज स्तर, उपयोग पर्यावरण इत्यादि के अनुसार 400 amp 3 चरण डिस्कनेक्ट स्विच को अनुकूलित कर सकता है।

जांच भेजें

उत्पाद वर्णन

480v 400 amp 3 चरण डिस्कनेक्ट स्विच बंद होने की स्थिति में तीन चरण AC 400 amp रेटेड करंट ले जाएगा। इसकी संरचना पर एक सरल और कॉम्पैक्ट डिज़ाइन है जो व्यापक रूप से कॉम्पैक्ट सबस्टेशन और इलेक्ट्रिकल पैनल में लागू होता है। 480v 400 amp 3 चरण डिस्कनेक्ट स्विच की मुख्य विशेषता कोई चाप बुझाने की क्षमता और कोई लोड ऑपरेशन नहीं है।

480v 400 amp 3 चरण डिस्कनेक्ट स्विच रखरखाव के दौरान ऑपरेटर सुरक्षा सुनिश्चित करने के लिए दृश्यमान और विश्वसनीय डिस्कनेक्शन प्रदान करता है। 480v 400 amp 3 चरण डिस्कनेक्ट स्विच का कार्य बिना लोड वाले वातावरण में करंट को डिस्कनेक्ट करना है। कहने का तात्पर्य यह है कि, 480v 400 amp 3 चरण डिस्कनेक्ट स्विच सर्किट ब्रेकर से पहले बंद हो जाएगा, और बिजली वितरण प्रणाली में सर्किट ब्रेकर के बाद ट्रिपिंग हो जाएगा।

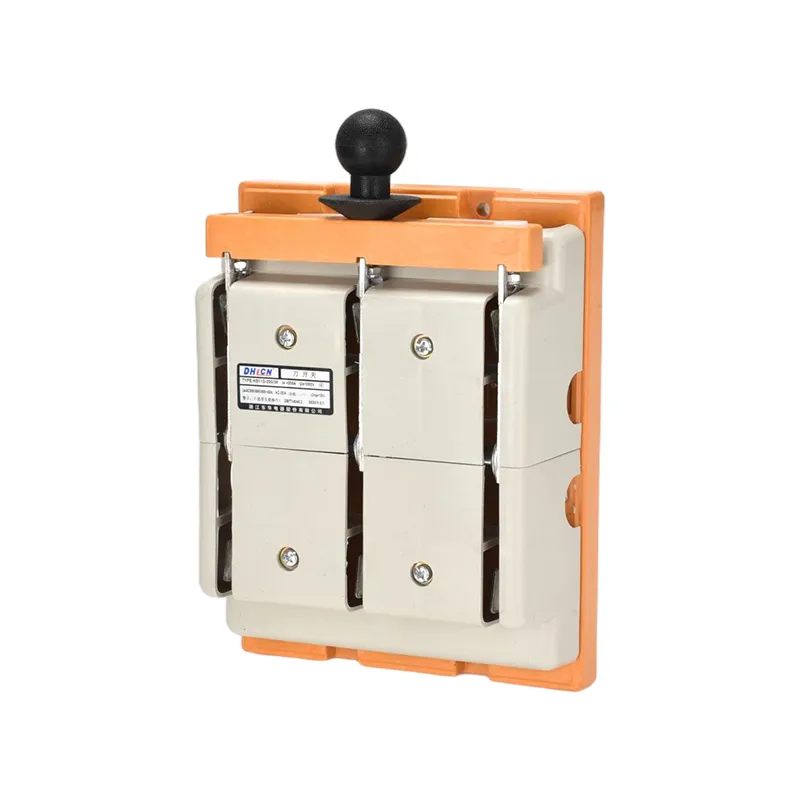

480v 400 Amp 3 Phase Disconnect Switch

उत्पादन पैरामीटर:

1वें (ए)	125ए	160ए	200ए	250ए	315ए	400ए	500ए	630ए	1000ए	1250ए	1600ए	2000ए	2500ए	3150ए	4000ए
यूआई(वी)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
ढांकता हुआ ताकत (वी)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
यूआईएमपी (केवी)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
कार्यशील धारा ले(ए)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
मोटर पावर(किलोवाट)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
एलसीडब्ल्यू (केए आरएमएस,0.1एस/1.0एस)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
बनाने और तोड़ने की क्षमता
एलसीएन(ए आरएमएस) एसी23बी 400वी	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
एलसीएम(ए आरएमएस) एसी23बी 400वी	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
एलसीएम(केए पीक वैल्यू)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
यांत्रिक जीवन (समय)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
विद्युत जीवन (समय)
Ue=660V रेटेड करंट ले
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
वजन (किलो)
3 डंडे	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 डंडे	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
ऑपरेटिंग टॉर्क (एनएम)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

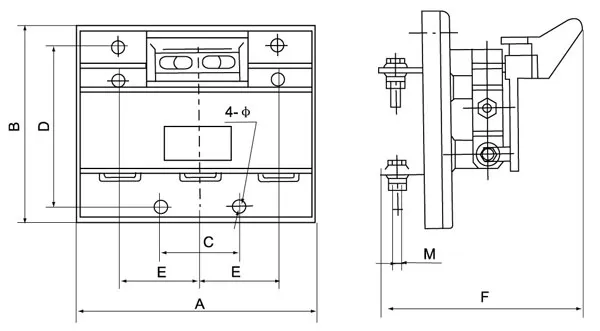

फ्रंट रिंग प्रकार

रेटेड वर्तमान (ए)	फ़्रेम का आकार (मिमी)					इन्टलेशन आकार (मिमी)
रेटेड वर्तमान (ए)	A	B	E	F	M	C	D	φ
200	190	170	70	155	एम8	70	140	φ7
400	220	220	80	170	एम12	80	190	φ7
630	270	300	100	170	एम16	100	140	φ9
1000	320	320	120	195	2-एम12	120	140	φ10
1600	360	360	130	215	4-एम12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

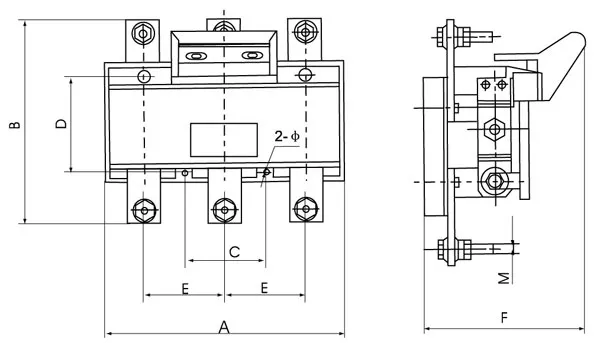

दुर्लभ रिंग प्रकार

रेटेड वर्तमान (ए)	फ़्रेम का आकार (मिमी)					इन्टलेशन आकार (मिमी)
रेटेड वर्तमान (ए)	A	B	E	F	M	C	D	φ
200	190	170	70	205	एम8	70	160	φ7
400	220	220	80	220	एम12	80	190	φ7
630	270	300	100	220	एम16	100	220	φ9
1000	340	310	120	300	2-एम12	120	260	φ10
1600	380	340	130	300	4-एम12	130	300	φ11

उत्पादन अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: 480v 400 amp 3 चरण डिस्कनेक्ट स्विच का मुख्य उद्देश्य क्या है?

उत्तर: एक 480v 400 amp 3 चरण डिस्कनेक्ट स्विच विद्युत उपकरण की सर्विसिंग से पहले बिजली को अलग करने का एक सुरक्षित तरीका प्रदान करता है। 480 वोल्ट और 400 एम्पीयर पर, इस प्रकार के स्विच का उपयोग आमतौर पर मोटर, एचवीएसी सिस्टम, मशीनरी या वितरण पैनलों को बिजली काटने के लिए वाणिज्यिक और औद्योगिक अनुप्रयोगों में किया जाता है।

प्रश्न: मुझे कैसे पता चलेगा कि 400 एम्पीयर मेरे एप्लिकेशन के लिए सही रेटिंग है?

उत्तर: आपको अपने सिस्टम के लिए आवश्यक अधिकतम करंट के आधार पर स्विच का आकार तय करना चाहिए। 400A स्विच तब उपयुक्त होता है जब कनेक्टेड लोड या पैनल को 400 एम्पियर तक की धाराओं को संभालने के लिए डिज़ाइन किया गया हो। चयन करने से पहले हमेशा निरंतर परिचालन चालू और शॉर्ट-सर्किट रेटिंग दोनों आवश्यकताओं की जांच करें।

प्रश्न: फ़्यूज़िबल और नॉन-फ़्यूज़िबल डिस्कनेक्ट स्विच के बीच क्या अंतर है?

ए: फ़्यूज़िबल: इसमें ओवरकरंट सुरक्षा के लिए फ़्यूज़ शामिल हैं। यह डिस्कनेक्टिंग साधन और सर्किट सुरक्षा दोनों प्रदान करता है।

गैर-फ्यूजिबल: केवल बिजली को अलग करता है लेकिन सुरक्षा प्रदान नहीं करता है। यदि आपको अंतर्निहित सुरक्षा की आवश्यकता है तो फ़्यूज़िबल चुनें; गैर-फ़्यूज़िबल यदि सुरक्षा पहले से ही अपस्ट्रीम ब्रेकरों द्वारा नियंत्रित की जाती है।
