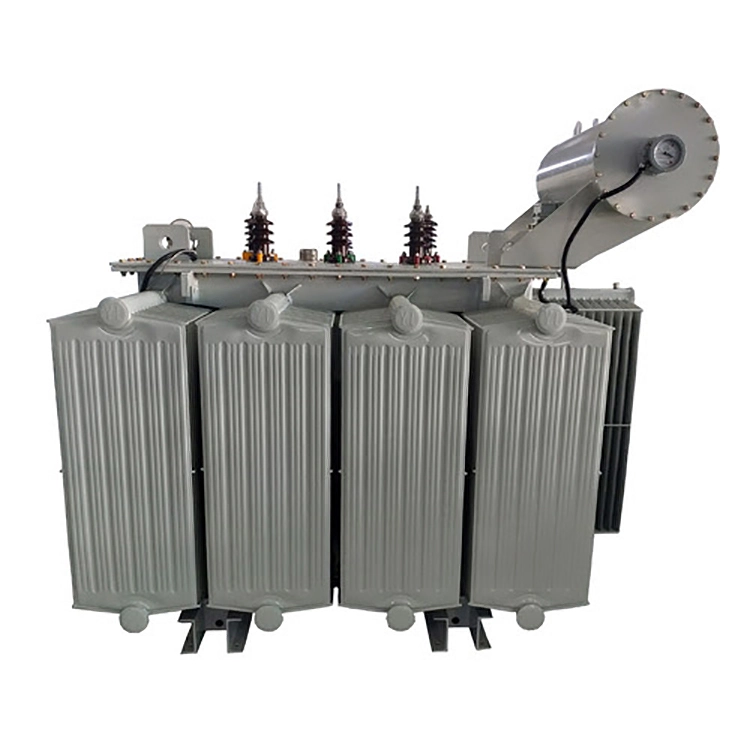

33kv 2.5 Mva तेल डूबे अनाकार मिश्र धातु कोर ट्रांसफार्मर

उच्च गुणवत्ता और कम नुकसान वाली बिजली के लिए उपयोगकर्ताओं की मांग को पूरा करने के लिए, वानजाउ XiFa इलेक्ट्रिक पावर इक्विपमेंट कंपनी लिमिटेड ने 33kv 2.5 mva तेल में डूबे अनाकार मिश्र धातु कोर ट्रांसफार्मर का उत्पादन और निर्माण किया है। यह हरे और ऊर्जा बचाने वाले अनाकार मिश्र धातु सामग्री से बना है। जब लंबे समय तक हल्के भार या बिना भार वाली स्थिति में काम किया जाता है, तो बिजली की लागत में वार्षिक बचत काफी होती है। आमतौर पर, उच्च प्रारंभिक खरीद लागत को 3 से 5 वर्षों के भीतर बिजली की बचत के माध्यम से पुनर्प्राप्त किया जा सकता है।

जांच भेजें

उत्पाद वर्णन

33kv 2.5 mva तेल में डूबे अनाकार मिश्र धातु कोर ट्रांसफार्मर का कोर लौह आधारित अनाकार मिश्र धातु स्ट्रिप्स की बंद लूप वाइंडिंग द्वारा बनाया गया है। लेमिनेटेड वायु अंतराल के बिना एकीकृत संरचना हिस्टैरिसीस और एड़ी वर्तमान नुकसान को काफी कम कर देती है। पारंपरिक सिलिकॉन स्टील कोर की तुलना में, नो लोड हानि बहुत कम हो जाती है। कोर कॉलम और योक को एपॉक्सी ग्लास चिपकने से एक साथ बांधा जाता है, जिससे समग्र कठोरता मजबूत हो जाती है और ऑपरेटिंग कंपन और शोर को प्रभावी ढंग से दबा दिया जाता है।

33kv 2.5 mva तेल में डूबे अनाकार मिश्र धातु कोर ट्रांसफार्मर की वाइंडिंग उच्च शुद्धता वाले तांबे के कंडक्टर का उपयोग करती है और उच्च वोल्टेज स्थितियों के लिए उपयुक्त मल्टी लेयर इन्सुलेशन कोटिंग प्रक्रिया के साथ संयुक्त होती है। बेहतर सर्पिल और निरंतर इंटरलीव्ड वाइंडिंग संरचना के साथ मिलकर, यह घुमावदार विद्युत क्षेत्र को समान रूप से वितरित करता है, जो इन्सुलेशन सहनशीलता और विरूपण के प्रतिरोध में सुधार करता है। 33kv 2.5 mva तेल में डूबे अनाकार मिश्र धातु कोर ट्रांसफार्मर का उच्च वोल्टेज पक्ष ±2×2.5% नो-उत्तेजना वोल्टेज विनियमन गियर से सुसज्जित है, जो ग्रिड वोल्टेज उतार-चढ़ाव की विनियमन आवश्यकताओं को सटीक रूप से अनुकूलित कर सकता है।

बॉक्स बॉडी नालीदार स्टील प्लेटों की इंटीग्रल वेल्डिंग द्वारा बनाई गई है। नालीदार खोल की अनुकूली ताप विनिमय संरचना पर भरोसा करते हुए, यह बाहरी ताप अपव्यय उपकरण की आवश्यकता के बिना इन्सुलेट तेल के कुशल प्राकृतिक परिसंचरण शीतलन को प्राप्त कर सकता है, जो दीर्घकालिक निरंतर संचालन के लिए उपयुक्त है। 33kv 2.5 mva तेल में डूबा अनाकार मिश्र धातु कोर ट्रांसफार्मर IEC 296 मानकों के अनुसार पर्यावरण के अनुकूल खनिज इन्सुलेट तेल से भरा है, जो उत्कृष्ट तापीय चालकता और इन्सुलेशन प्रदर्शन को जोड़ता है, आंतरिक जीवित घटकों को प्रभावी ढंग से अलग करता है और इन्सुलेशन टूटने के जोखिम से बचाता है।

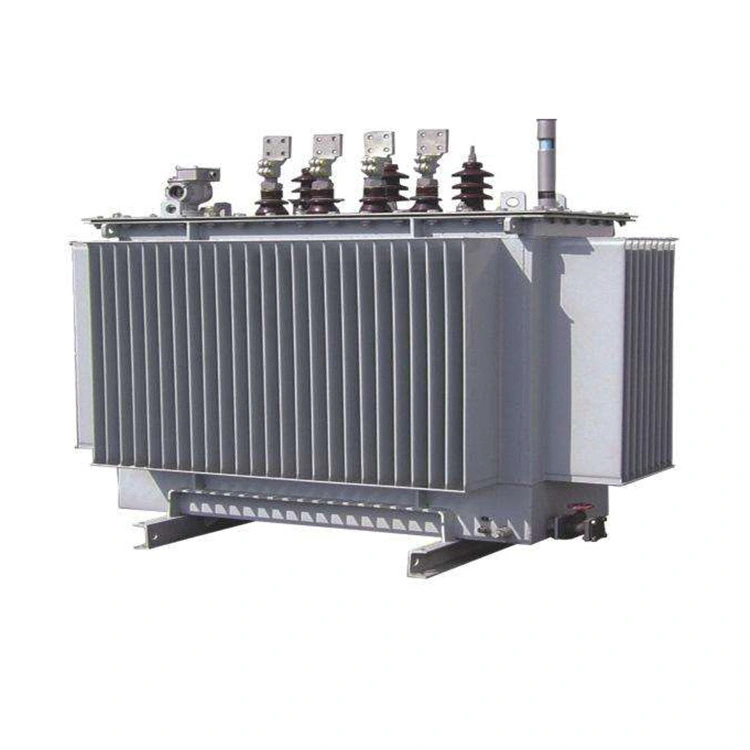

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

तकनीकी मापदण्ड:

प्रोडक्ट का नाम	33kv 2.5 mva तेल में डूबा अनाकार मिश्र धातु कोर ट्रांसफार्मर
रेटेड आवृत्ति	50 हर्ट्ज / 60 हर्ट्ज (अनुकूलन योग्य)
उच्च वोल्टेज (एचवी)	33 के.वी
एचवी टैप रेंज	±2×2.5% या ±5%
कम वोल्टेज (एलवी)	0.4 केवी (400वी); कस्टम: 415V, 433V, 480V
कनेक्शन समूह	Dyn11 (मानक); Yyn0 वैकल्पिक
शीतलन प्रकार	ओनान
इन्सुलेशन वर्ग	एक कक्षा
इन्सुलेशन स्तर	एचवी: LI170AC70 / LV: LI10AC3
प0	≤ 1080 डब्ल्यू
Pk@75℃	≤ 16800 डब्ल्यू
शॉर्ट सर्किट प्रतिबाधा	6.5 % ; वैकल्पिक: 6% / 7% / 8%
कोई लोड करंट नहीं	≤ 0.45 %

प्रमुख विशेषताऐं:

1. अल्ट्रा ऊर्जा बचत: अनाकार मिश्र धातु कोर का उपयोग करके, पारंपरिक S9/S11 प्रकार के सिलिकॉन स्टील शीट ट्रांसफार्मर की तुलना में नो लोड हानि लगभग 70% से 80% तक कम हो जाती है। 33kv 2.5 mva तेल में डूबा अनाकार मिश्र धातु कोर ट्रांसफार्मर विशेष रूप से ग्रामीण बिजली ग्रिड और उद्योगों में दीर्घकालिक संचालन के लिए उपयुक्त है जहां लोड हमेशा पूरी क्षमता पर नहीं होता है।

2. पूरी तरह से सीलबंद रखरखाव मुक्त: तेल टैंक हवा के संपर्क से तेल को रोकने के लिए पूरी तरह से सीलबंद संरचना अपनाता है, इन्सुलेशन तेल को नमी और पुराना होने से बचाता है। 33kv 2.5 mva तेल में डूबा अनाकार मिश्र धातु कोर ट्रांसफार्मर 50 साल का रखरखाव मुक्त जीवनकाल प्राप्त कर सकता है और कठोर बाहरी वातावरण के लिए उपयुक्त है।

3. उच्च विश्वसनीयता: कम वोल्टेज वाइंडिंग को तांबे की पन्नी से लपेटा जाता है, जबकि उच्च वोल्टेज वाइंडिंग को तांबे के तार से लपेटा जाता है। मजबूत शॉर्ट सर्किट प्रतिरोध और बिजली के हमलों के प्रतिरोध के साथ, संरचना कॉम्पैक्ट है,
