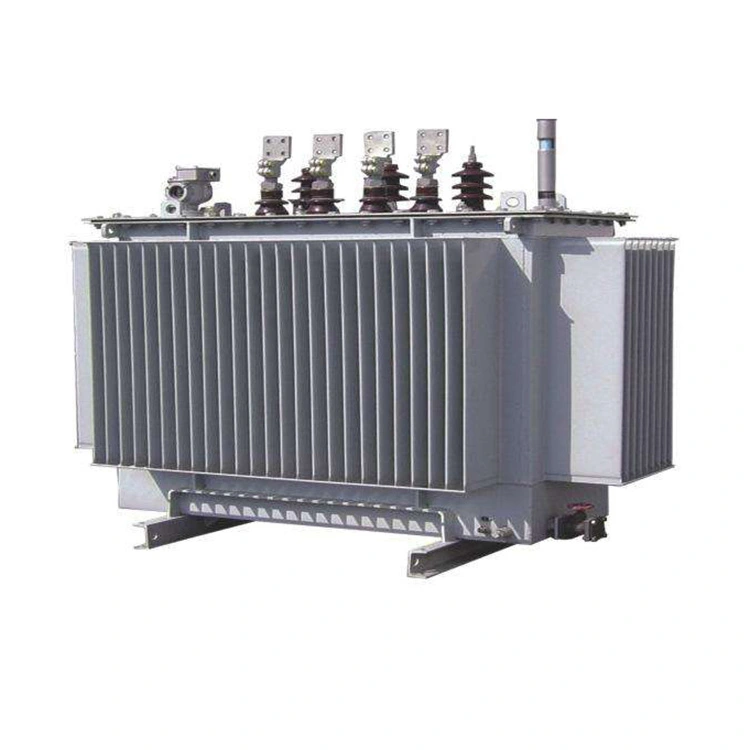

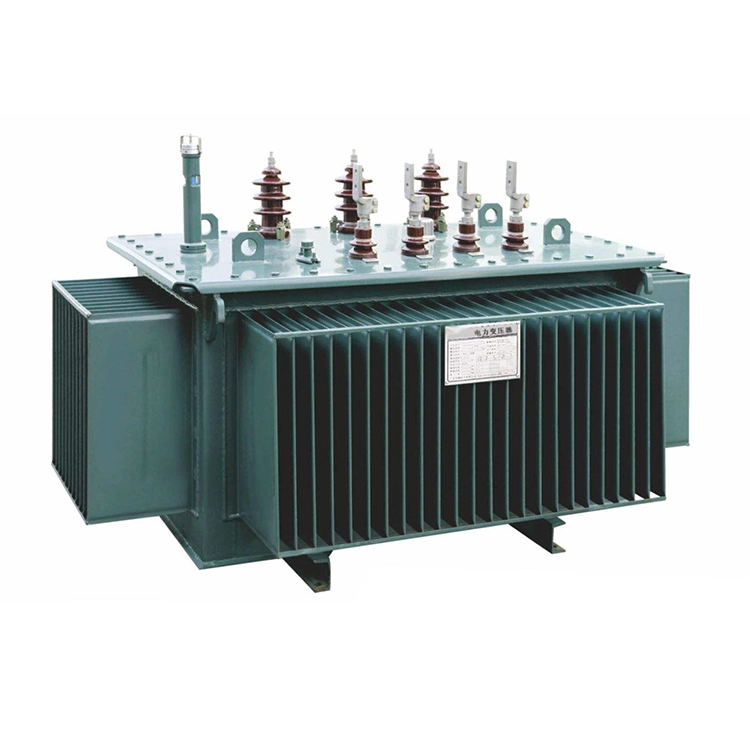

800kva अनाकार मिश्र धातु तेल डूबे ट्रांसफार्मर

800kva अनाकार मिश्र धातु तेल में डूबा हुआ ट्रांसफार्मर एक नई प्रकार की ऊर्जा बचत सामग्री से बना है। इसकी मुख्य सामग्री अनाकार मिश्र धातु से बनी है, जिसमें उच्च चुंबकीय पारगम्यता और बेहद कम हिस्टैरिसीस हानि होती है, जो नो लोड ऊर्जा दक्षता को महत्वपूर्ण रूप से बढ़ा सकती है और जीबी/टी 20052 या आईईसी 60076 मानकों का अनुपालन करती है। और इसकी शीतलन विधि तेल में डूबी हुई है।

800kva अनाकार मिश्र धातु तेल डूबे हुए ट्रांसफार्मर की सीलबंद संरचना नमी प्रतिरोधी और संक्षारण प्रतिरोधी के लिए अनुकूल है, जो ≤1000 मीटर की ऊंचाई और ≤55K के पर्यावरणीय तापमान वृद्धि के साथ बाहरी या इनडोर सबस्टेशनों के लिए उपयुक्त है।

इस 800kva अनाकार मिश्र धातु तेल डूबे हुए ट्रांसफार्मर का सबसे बड़ा लाभ बेहद कम नो लोड हानि है। यह ट्रांसफार्मर लगभग 300-450W (सिलिकॉन स्टील शीट की तुलना में जो लगभग 1000-1500W है) है, जो पारंपरिक सिलिकॉन स्टील शीट ट्रांसफार्मर की तुलना में 60 से 75% कम है। साथ ही, इसमें कम शोर (≤55 से 60 डीबी), मजबूत अधिभार क्षमता, लंबी उम्र है, और आमतौर पर इसका उपयोग 25 से 30 वर्षों तक किया जा सकता है। हालाँकि, लागत अधिक है (सिलिकॉन स्टील शीट वाले समान विनिर्देश के ट्रांसफार्मर की तुलना में लगभग 20% से 40% अधिक महंगा)।

इसलिए, 800kva अनाकार मिश्र धातु तेल डूबे हुए ट्रांसफार्मर उच्च ऊर्जा दक्षता आवश्यकताओं वाले औद्योगिक, वाणिज्यिक या बिजली वितरण परिदृश्यों के लिए उपयुक्त है।

तकनीकी मापदण्ड:

प्रश्न: 800kva अनाकार मिश्र धातु तेल में डूबे ट्रांसफार्मर का नो लोड लॉस सिलिकॉन स्टील शीट से बने समान क्षमता वाले ट्रांसफार्मर की तुलना में काफी कम क्यों है?

ए: सबसे पहले, अनाकार मिश्र धातु पट्टी की मोटाई केवल 20 से 30 µm है, जो पारंपरिक सिलिकॉन स्टील शीट (230 से 350 µm) की मोटाई का लगभग दसवां हिस्सा है। इस संबंध के अनुसार कि एड़ी धारा हानि मोटाई के वर्ग के समानुपाती होती है, 800 केवीए कोर में एड़ी धारा हानि काफी कम हो जाती है। साथ ही, अनाकार मिश्र धातु की प्रतिरोधकता सिलिकॉन स्टील शीट की तुलना में लगभग 2.5 गुना अधिक है, जो चुंबकीय प्रवाह में परिवर्तन होने पर परतों के बीच प्रेरित परिसंचारी वर्तमान हानि को और कमजोर कर देती है।

दूसरे, हिस्टैरिसीस लूप संकीर्ण है और जबरदस्ती कम है। अनाकार मिश्र धातु में अनाज सीमा दोषों के बिना एक अनाकार संरचना होती है, और चुंबकीय डोमेन फ़्लिपिंग का प्रतिरोध छोटा होता है। ज़बरदस्ती सिलिकॉन स्टील शीट की तुलना में केवल 1/3 से 1/5 है। यह चुम्बकत्व के प्रत्येक चक्र के लिए आवश्यक ऊर्जा को काफी कम कर देता है और हिस्टैरिसीस हानि को काफी कम कर देता है।

तीसरा, कार्यशील चुंबकीय प्रवाह घनत्व का डिज़ाइन अपेक्षाकृत कम है। 800kva अनाकार मिश्र धातु तेल में डूबे ट्रांसफार्मर के लिए, रेटेड चुंबकीय प्रवाह घनत्व आमतौर पर 1.35 से 1.45T पर सेट किया जाता है, जो सिलिकॉन स्टील शीट के 1.65 से 1.75T से कम है। चूंकि लोहे का नुकसान चुंबकीय प्रवाह घनत्व के वर्ग या उच्च शक्ति के समानुपाती होता है, इसलिए चुंबकीय प्रवाह घनत्व को उचित रूप से कम करने से इकाई द्रव्यमान हानि में महत्वपूर्ण कमी आ सकती है।

उपरोक्त तंत्र के आधार पर, 800kva अनाकार मिश्र धातु तेल में डूबे हुए ट्रांसफार्मर का नो लोड लॉस आम तौर पर S13 या S14 ग्रेड सिलिकॉन स्टील शीट के साथ समान क्षमता के ट्रांसफार्मर का केवल 30% से 40% होता है। यह बिजली वितरण परिदृश्यों के लिए विशेष रूप से उपयुक्त है जहां उपकरण अक्सर हल्के लोड या स्टैंडबाय स्थितियों में होता है।
