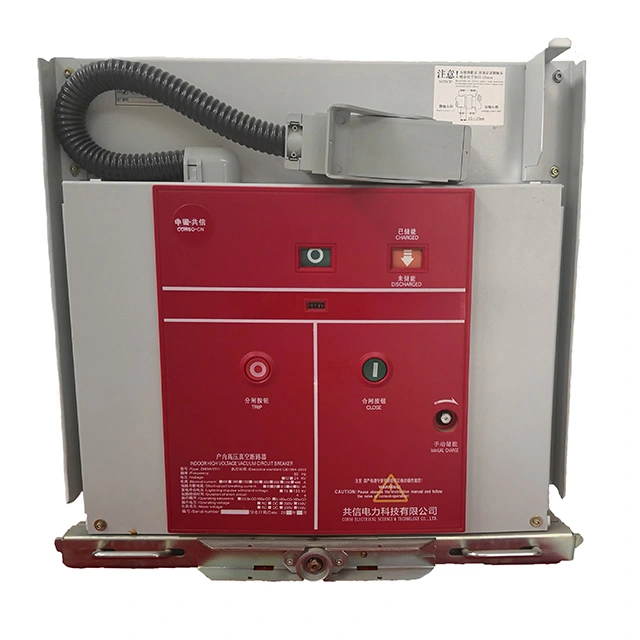

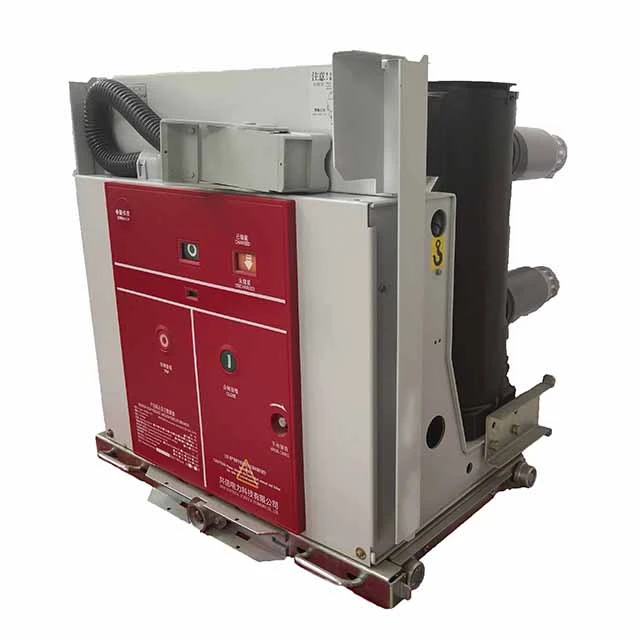

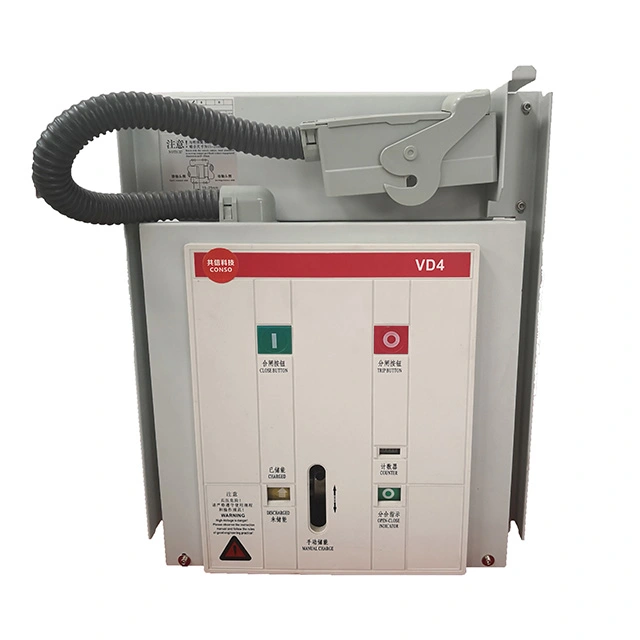

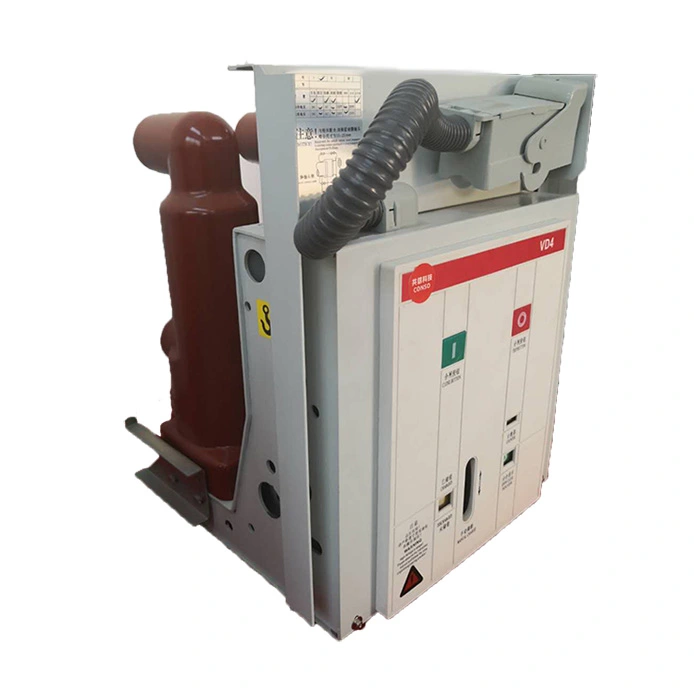

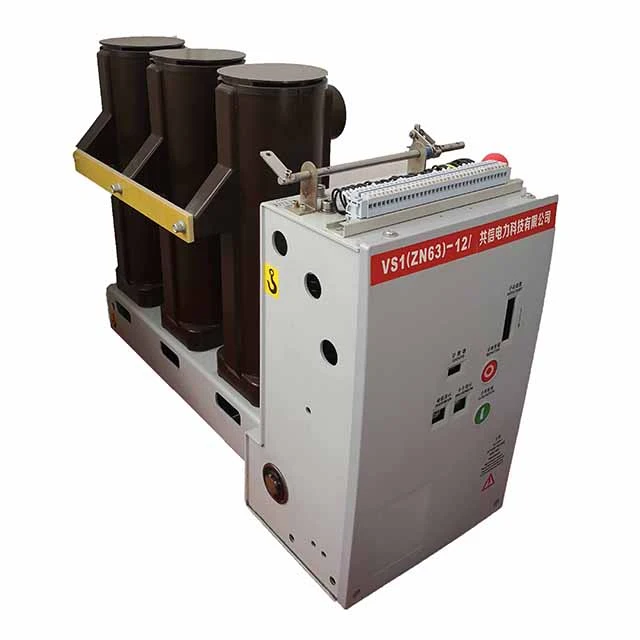

11kv Vcb इलेक्ट्रिकल वैक्यूम CCT ब्रेकर

11kv वीसीबी इलेक्ट्रिकल वैक्यूम सीकेटी ब्रेकर को 12kV पावर सिस्टम में पावर ग्रिड उपकरण के साथ-साथ औद्योगिक और खनन बिजली सुविधाओं के लिए सुरक्षा और नियंत्रण उपकरण के रूप में उपयोग के लिए डिज़ाइन किया गया है। इसे KYN28, HXGN, और GG-1A श्रृंखला विद्युत पैनल जैसे स्विचगियर में स्थापित किया जा सकता है, और यह लगातार संचालन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

11kv वीसीबी इलेक्ट्रिकल वैक्यूम सीकेटी ब्रेकर के उपलब्ध इंस्टॉलेशन प्रकारों में ट्रॉली प्रकार (हैंडकार्ट), स्थिर प्रकार, साइड माउंटेड प्रकार और स्थायी चुंबक प्रकार शामिल हैं। इन्सुलेशन संरचना के अनुसार, यह मानक प्रकार, इंसुलेटेड सिलेंडर प्रकार और कास्ट रेज़िन पोल प्रकार में पेश किया जाता है। 11kv वीसीबी इलेक्ट्रिकल वैक्यूम सीटीटी ब्रेकर की संगत सहायक इकाइयों में आइसोलेशन ट्रक, फ्यूज ट्रॉली ट्रक और वोल्टेज ट्रांसफार्मर ट्रॉली ट्रक शामिल हैं।

मुख्य विशेषता को नीचे दिखाया जा सकता है:

संरचना: वैक्यूम इंटरप्रेटर और मुख्य प्रवाहकीय सर्किट एपॉक्सी राल में समाहित होते हैं, जो कंपन, धूल, नमी और प्रदूषण के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं। यह डिज़ाइन महत्वपूर्ण रूप से विश्वसनीयता बढ़ाता है और कठोर वातावरण में सेवा जीवन का विस्तार करता है।

वैक्यूम इंटरप्रेटर: मजबूत आर्क-शमन प्रदर्शन और रुकावट क्षमता प्रदान करता है, उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता (40kA तक) और स्थिर विद्युत सहनशक्ति सुनिश्चित करता है।

ऑपरेटिंग तंत्र: सर्किट ब्रेकर बॉडी के साथ एक एकीकृत इकाई के रूप में डिज़ाइन किया गया, इसे विभिन्न स्विचगियर सिस्टम की आवश्यकताओं को पूरा करने के लिए फिक्स्ड, ट्रॉली (हैंडकार्ट), या साइड माउंटेड इंस्टॉलेशन के लिए लचीले ढंग से कॉन्फ़िगर किया जा सकता है।

सुरक्षा कार्य: ओवरलोड, शॉर्ट सर्किट और अंडरवोल्टेज के खिलाफ एकीकृत सुरक्षा, बिजली प्रणाली के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करना।

यांत्रिक सहनशक्ति: 10,000 से अधिक ऑपरेशन।

तकनीकी मापदण्ड
