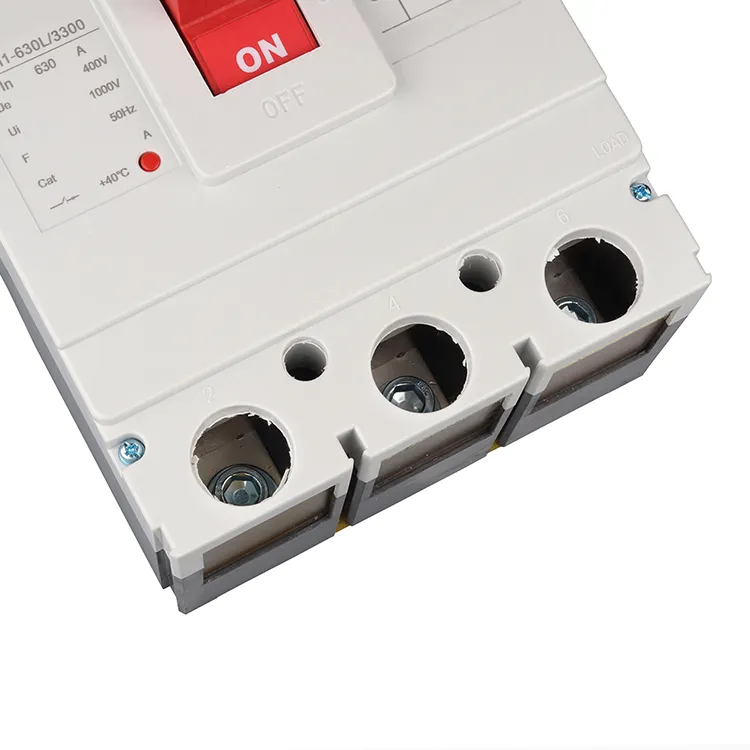

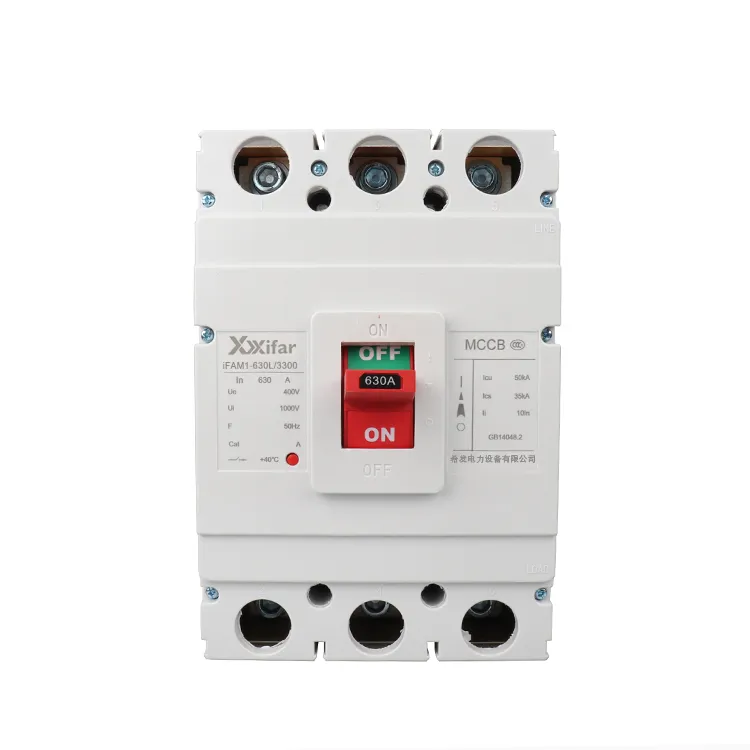

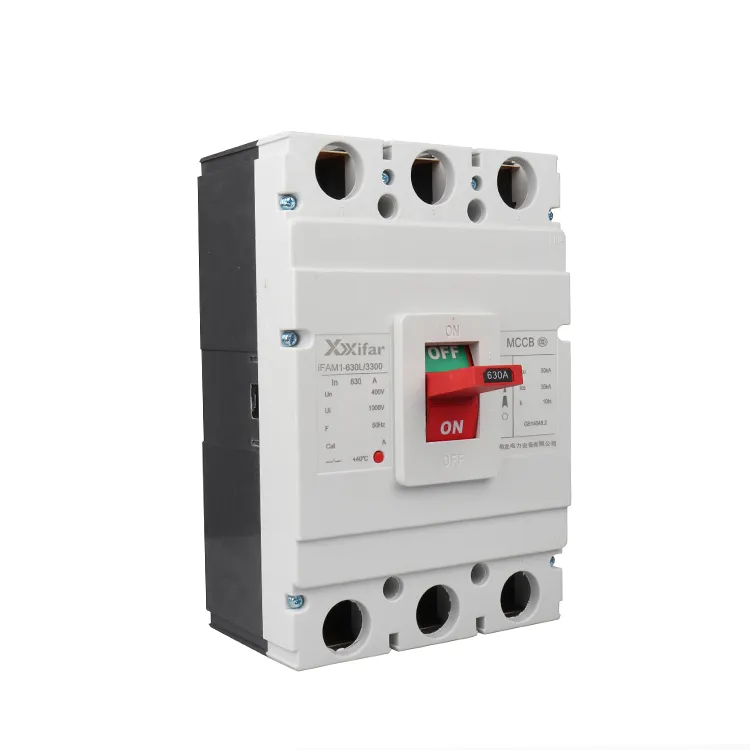

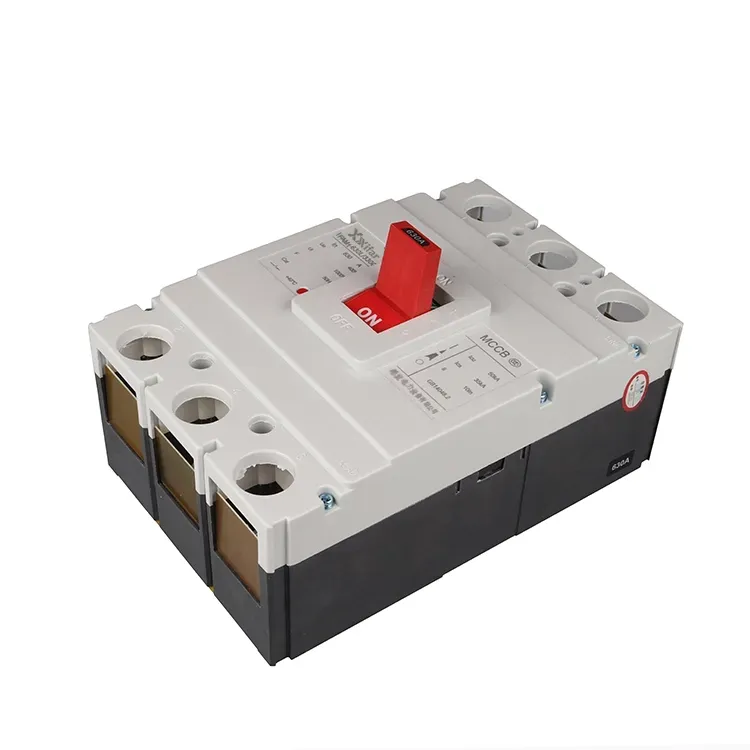

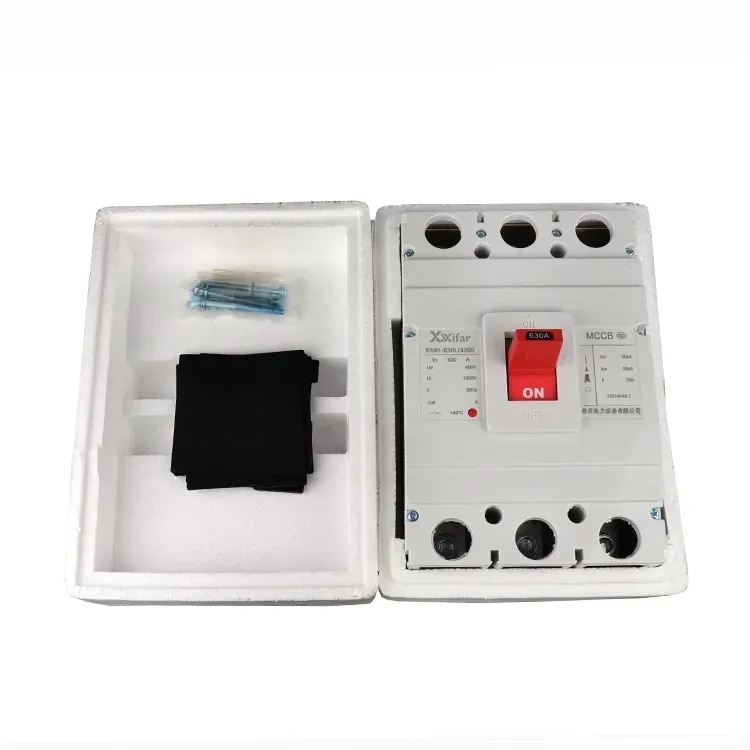

630a 3p थर्मल मैग्नेटिक मोल्डेड केस सर्किट ब्रेकर एक आवश्यक और महत्वपूर्ण सुरक्षात्मक उपकरण है जिसका उपयोग कम वोल्टेज बिजली वितरण प्रणाली में किया जाता है। यह पूरी तरह से संलग्न इंसुलेटिंग हाउसिंग को अपनाता है, जिसमें से एमसीसीबी संपर्क प्रणाली, आर्क बुझाने वाली इकाई और ट्रिपिंग तंत्र सहित आवश्यक घटकों को एक कॉम्पैक्ट संरचना में एकीकृत करता है।
एक सीलबंद इकाई के रूप में डिज़ाइन किए जाने के कारण, A 630a 3p थर्मल मैग्नेटिक मोल्डेड केस सर्किट ब्रेकर आमतौर पर डिससेम्बली या मरम्मत के लिए नहीं होता है। मध्यम और छोटी क्षमता वाले सर्किटों में सुरक्षा प्रदान करने के लिए इसे औद्योगिक और वाणिज्यिक प्रतिष्ठानों में व्यापक रूप से लागू किया जाता है, जो आमतौर पर लाइन सुरक्षा उपकरणों की शाखा या अंत के रूप में कार्य करता है।
सर्किट ब्रेकर की श्रेणी के भीतर, मोल्डेड केस सर्किट ब्रेकर को एयर सर्किट ब्रेकर के बीच स्थित किया जाता है, जिसका उपयोग आमतौर पर वितरण प्रणालियों में मुख्य इनकमर के रूप में किया जाता है, और लघु सर्किट ब्रेकर, जिसका उपयोग आमतौर पर आवासीय और लाइट ड्यूटी अनुप्रयोगों में किया जाता है।
630a 3p थर्मल मैग्नेटिक मोल्डेड केस सर्किट ब्रेकर के विशिष्ट अनुप्रयोग मामलों में मध्यम आकार के उपकरणों के लिए मोटर सुरक्षा सर्किट, वितरण बोर्ड और बिजली आपूर्ति लाइनें शामिल हैं।
|
रेटेड फ़्रेम करंट |
800 ए |
|
रेटेड वर्किंग करंट |
400ए/ 630ए/800ए |
|
रेटेड सेवा शॉर्ट सर्किट ब्रेकिंग क्षमता |
35/50/70 के.ए |
|
खम्भों की संख्या |
3 चरण; 3 पोल; टी.पी |
|
आवृत्ति |
50/60 हर्ट्ज |
|
रेटेड कार्यशील वोल्टेज |
400 वी; 690V; 800V |
|
रेटेड इन्सुलेशन वोल्टेज |
800V; 1000V; |
|
यांत्रिक जीवन |
20000 बार |
| उत्पाद मोड | पोल | आयाम | |||||||
| L | एल1 | एल2 | W | W1 | डब्ल्यू 2 | H | एच 1 | ||
| एम1-63एल | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 |
| एम1-63एम | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| एम1-125एल | 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 |
| एम1-125एम | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| एम1-250एल | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 |
| एम1-250एम | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| एम1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| एम1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| एम1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| एम1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| एम1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
630a 3p थर्मल मैग्नेटिक मोल्डेड केस सर्किट ब्रेकर में, ओवरलोड सुरक्षा को लंबे समय तक सुरक्षा भी कहा जाता है। अधिभार संरक्षण एक द्विधातु पट्टी के थर्मल विरूपण पर आधारित है। ट्रिपिंग समय व्युत्क्रम समय विशेषता का अनुसरण करता है: उच्च धारा के परिणामस्वरूप तेज़ ट्रिपिंग होती है। यह कंडक्टरों और उपकरणों को निरंतर अधिभार स्थितियों के तहत अत्यधिक गरम होने से बचाता है।
सामान्यतया, 630a 3p थर्मल मैग्नेटिक मोल्डेड केस सर्किट ब्रेकर में तात्कालिक सुरक्षा का उपयोग करके शॉर्ट सर्किट सुरक्षा लागू की जाती है। चुंबकीय यात्रा इकाई तत्काल सुरक्षा प्रदान करती है। जब करंट रेटेड मूल्य से लगभग 8 से 12 गुना तक पहुंच जाता है, तो थर्मल मैग्नेटिक मोल्डेड केस सर्किट ब्रेकर आधे बिजली आवृत्ति चक्र के भीतर ट्रिप हो जाता है, जो लगभग 10 एमएस है। यह सुनिश्चित करता है कि शॉर्ट सर्किट करंट अपने चरम पर पहुंचने से पहले रुकावट हो।
अंडर वोल्टेज रिलीज स्थापित होने पर, यदि वोल्टेज 1 सेकंड से अधिक के लिए रेटेड मूल्य के 70% से नीचे चला जाता है तो ट्रिपिंग होती है। यदि वोल्टेज रेटेड मूल्य के 35% से कम हो जाता है तो तत्काल ट्रिपिंग होती है। यह फ़ंक्शन कम वोल्टेज ऑपरेशन के कारण मोटरों को होने वाली क्षति को रोकने में मदद करता है।
एकीकृत इलेक्ट्रॉनिक सुरक्षा मॉड्यूल के साथ 630a 3p थर्मल मैग्नेटिक मोल्डेड केस सर्किट ब्रेकर शून्य अनुक्रम वर्तमान ट्रांसफार्मर के माध्यम से अवशिष्ट वर्तमान का पता लगा सकते हैं। ट्रिपिंग तब होती है जब रिसाव मॉड्यूल व्यक्तिगत सुरक्षा के लिए 30 एमए और अग्नि सुरक्षा के लिए 300 एमए से अधिक का पता चलता है। ट्रिपिंग का समय आम तौर पर 0.1 सेकंड के भीतर होता है।
