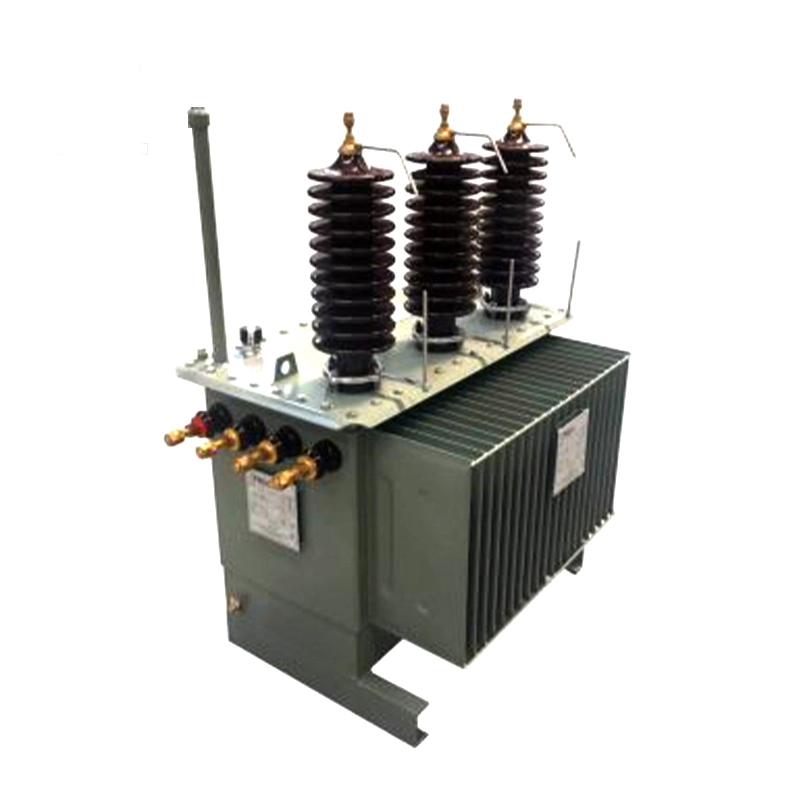

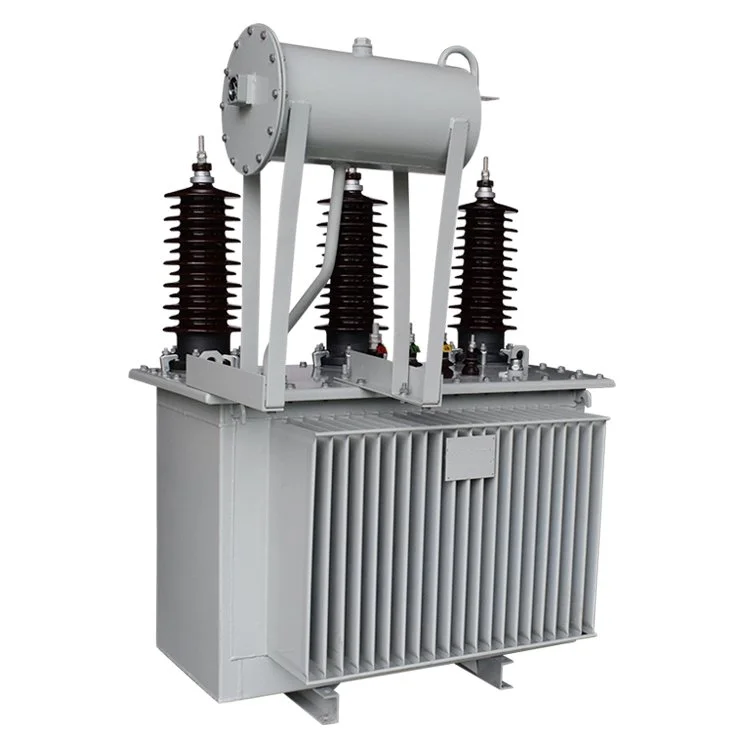

33kv 50kva दो घुमावदार तेल डूबे ट्रांसफार्मर

33kv 50kva तेल डूबे ट्रांसफार्मर का पूर्व कमीशनिंग निरीक्षण और परीक्षण

1. उपस्थिति और संरचना का दृश्य निरीक्षण

यह सुनिश्चित करने के लिए एक व्यापक दृश्य निरीक्षण किया जाएगा कि 33kv 50kva दो वाइंडिंग तेल में डूबा ट्रांसफार्मर किसी भी दृश्य क्षति, विरूपण या तेल रिसाव से मुक्त है। टैंक, रेडिएटर, बुशिंग और दबाव राहत उपकरण सहित सभी बाहरी घटकों की जांच यह पुष्टि करने के लिए की जाएगी कि वे अच्छी स्थिति में हैं और ठीक से स्थापित हैं। सभी यांत्रिक कनेक्शनों को मजबूती के लिए सत्यापित किया जाएगा। इसके अलावा, यह सुनिश्चित करने के लिए ग्राउंडिंग सिस्टम का निरीक्षण किया जाएगा कि यह सही ढंग से स्थापित है और विश्वसनीय अर्थिंग प्रदान करता है, जो परिचालन सुरक्षा के लिए आवश्यक है।

2. इन्सुलेशन प्रतिरोध परीक्षण

इन्सुलेशन प्रतिरोध परीक्षण 33kv 50kva दो वाइंडिंग तेल डूबे हुए ट्रांसफार्मर इन्सुलेशन सिस्टम की स्थिति का मूल्यांकन करने के लिए एक महत्वपूर्ण तरीका है। चरण दर चरण और पृथ्वी से प्रत्येक चरण के बीच इन्सुलेशन प्रतिरोध को मापने के लिए एक मेगाहोमीटर का उपयोग किया जाएगा। प्राप्त मूल्यों की तुलना निर्माता के निर्दिष्ट संदर्भ डेटा से की जाएगी ताकि यह पुष्टि हो सके कि इन्सुलेशन प्रदर्शन आवश्यक मानकों को पूरा करता है।

3. ढांकता हुआ अपव्यय कारक परीक्षण

ढांकता हुआ हानि परीक्षण, जिसे टैन δ परीक्षण भी कहा जाता है, का उपयोग 33kv 50kva दो वाइंडिंग तेल डूबे ट्रांसफार्मर के भीतर नमी के प्रवेश, इन्सुलेशन उम्र बढ़ने, या संभावित आंशिक निर्वहन का आकलन करने के लिए किया जाता है। ढांकता हुआ अपव्यय कारक को मापकर, इन्सुलेशन सामग्री की स्थिति का अधिक व्यापक रूप से मूल्यांकन किया जा सकता है। इन्सुलेशन स्वास्थ्य का अधिक संपूर्ण मूल्यांकन प्राप्त करने के लिए यह परीक्षण आम तौर पर इन्सुलेशन प्रतिरोध परीक्षण के साथ किया जाता है।

4. अनुपात और वेक्टर समूह सत्यापन बदलता है

डिज़ाइन विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए ट्रांसफार्मर टर्न अनुपात को सत्यापित किया जाएगा, जिसमें 33kv 50kva दो वाइंडिंग तेल डूबे हुए ट्रांसफार्मर के प्राथमिक वोल्टेज और माध्यमिक वोल्टेज वाइंडिंग के बीच सही अनुपात की पुष्टि करना शामिल है। साथ ही, बिजली प्रणाली की आवश्यकताओं के अनुसार उचित चरण विस्थापन और तीन चरण वाइंडिंग के सही कनेक्शन को सुनिश्चित करने के लिए वेक्टर समूह की जांच की जाएगी।

5. नो लोड टेस्ट

नो लोड परीक्षण 33kv 50kva दो वाइंडिंग तेल में डूबे ट्रांसफार्मर के साथ किया जाता है जो प्राथमिक तरफ सक्रिय होता है जबकि द्वितीयक पक्ष खुला रहता है। इसका उद्देश्य नो लोड करंट और नो लोड लॉस को मापना है। यह परीक्षण कोर की गुणवत्ता, चुंबकीय प्रवाह वितरण और घुमावदार समरूपता के संबंध में महत्वपूर्ण जानकारी प्रदान करता है। यह चुंबकीय सर्किट में संभावित असामान्यताओं की पहचान करने में भी मदद करता है।

6. शॉर्ट सर्किट टेस्ट

शॉर्ट सर्किट परीक्षण के दौरान, प्राथमिक वोल्टेज वाइंडिंग पर एक कम वोल्टेज लागू किया जाता है जबकि द्वितीयक वोल्टेज वाइंडिंग को शॉर्ट सर्किट किया जाता है, जो शॉर्ट सर्किट प्रतिबाधा और लोड हानि को मापने की अनुमति देता है। परीक्षण लोड परिस्थितियों में 33kv 50kva दो वाइंडिंग तेल में डूबे ट्रांसफार्मर के प्रदर्शन पर मूल्यवान डेटा प्रदान करता है, जिसमें थर्मल व्यवहार, शॉर्ट सर्किट झेलने की क्षमता और वाइंडिंग की यांत्रिक शक्ति शामिल है।

7. तेल गुणवत्ता विश्लेषण और तेल स्तर निरीक्षण

33kv 50kva दो वाइंडिंग तेल डूबे ट्रांसफार्मर के लिए, इंसुलेटिंग तेल की स्थिति सीधे परिचालन प्रदर्शन और सेवा जीवन को प्रभावित करती है। कमीशनिंग से पहले, नमी की मात्रा, अम्लता और अशुद्धता के स्तर जैसे मापदंडों की जांच के लिए प्रयोगशाला विश्लेषण के लिए तेल के नमूने लिए जाएंगे। सभी परिणाम लागू मानकों का अनुपालन करेंगे। इसके अलावा, टैंक के अंदर तेल के स्तर को यह सुनिश्चित करने के लिए सत्यापित किया जाएगा कि यह आवश्यक सीमा के भीतर है, ऑपरेशन के दौरान प्रभावी शीतलन और इन्सुलेशन की गारंटी देता है।

संक्षेप में, 33kv 50kva दो वाइंडिंग तेल डूबे ट्रांसफार्मर को सेवा में लगाने से पहले सख्त निरीक्षण और परीक्षणों की एक श्रृंखला पूरी की जानी चाहिए। ये प्रक्रियाएं स्थिर प्रदर्शन, परिचालन सुरक्षा और दीर्घकालिक विश्वसनीयता सुनिश्चित करती हैं। उचित प्री-कमीशनिंग परीक्षण न केवल संभावित विफलताओं के जोखिम को कम करता है बल्कि 33kv 50kva दो वाइंडिंग तेल डूबे ट्रांसफार्मर के सुरक्षित और कुशल दीर्घकालिक संचालन के लिए एक ठोस आधार भी प्रदान करता है।

तकनीकी विशिष्टता:
